- 选型 STM32G4 系列MCU,具有 ADC 和 PWM 输出,满足数据采集和波形输出要求。
- 采用 LDO 降压产生3.3V,使用电阻分压产生直流偏置电压。
- 加滤波和放大电路完成模拟链路。
- 用LTSpice仿真验证电源和模拟电路,确保稳定性和满足性能指标。
一、选型 STM32G4 系列MCU,具有 ADC 和 PWM 输出,满足数据采集和波形输出要求。
这里为了实现方便,直接使用了 STM32G4A1CETx 芯片。STM32G4A1CETx是STMicroelectronics推出的一款高性能32位微控制器(MCU),具有以下主要特性:
-
高性能核心:
- ARM Cortex-M4内核:STM32G4A1CETx采用了ARM Cortex-M4内核,具有高性能和低功耗的特点。
- 最高主频170 MHz:该MCU可以运行在高达170 MHz的主频下,提供强大的计算能力。
-
多种存储器选项:
- Flash存储器:STM32G4A1CETx可提供不同容量的Flash存储器,以满足应用的需求。
- SRAM:具有多个SRAM区域,包括Tightly Coupled Memory(TCM)和普通SRAM。
-
多个外设和接口:
- ADC:多个12位ADC通道,可用于模拟信号的采样和转换。
- DAC:具有多个12位DAC通道,可用于数字到模拟信号的转换。
- 定时器:包括通用定时器,高级定时器和低功耗定时器,提供了丰富的定时和计数功能。
- 通信接口:包括SPI、I2C、USART、CAN等多种通信接口,用于与外部设备进行数据交换和通信。
- USB:支持USB 2.0接口,可用于连接计算机和外部设备。
- DMA控制器:内置DMA控制器,可实现高效的数据传输和处理。
-
低功耗特性:
- 动态功耗管理:支持多种低功耗模式,包括Sleep、Stop、Standby等,以降低功耗并延长电池寿命。
- 电源管理单元(PMU):集成了电源管理单元,可以优化和监控系统的电源供应。
-
安全性和可靠性:
- 安全功能:具备硬件加密和安全引导功能,以保护应用程序和数据的安全。
- 故障检测和保护:支持多种故障检测和保护机制,以提高系统的可靠性和稳定性。
总的来说,STM32G4A1CETx是一款高性能的32位微控制器,具有强大的计算能力、丰富的外设和接口、低功耗特性以及安全性和可靠性保障。这使得它适用于各种应用领域,如工业控制、物联网、汽车电子等。
二、采用 LDO 降压产生3.3V,使用电阻分压产生直流偏置电压。

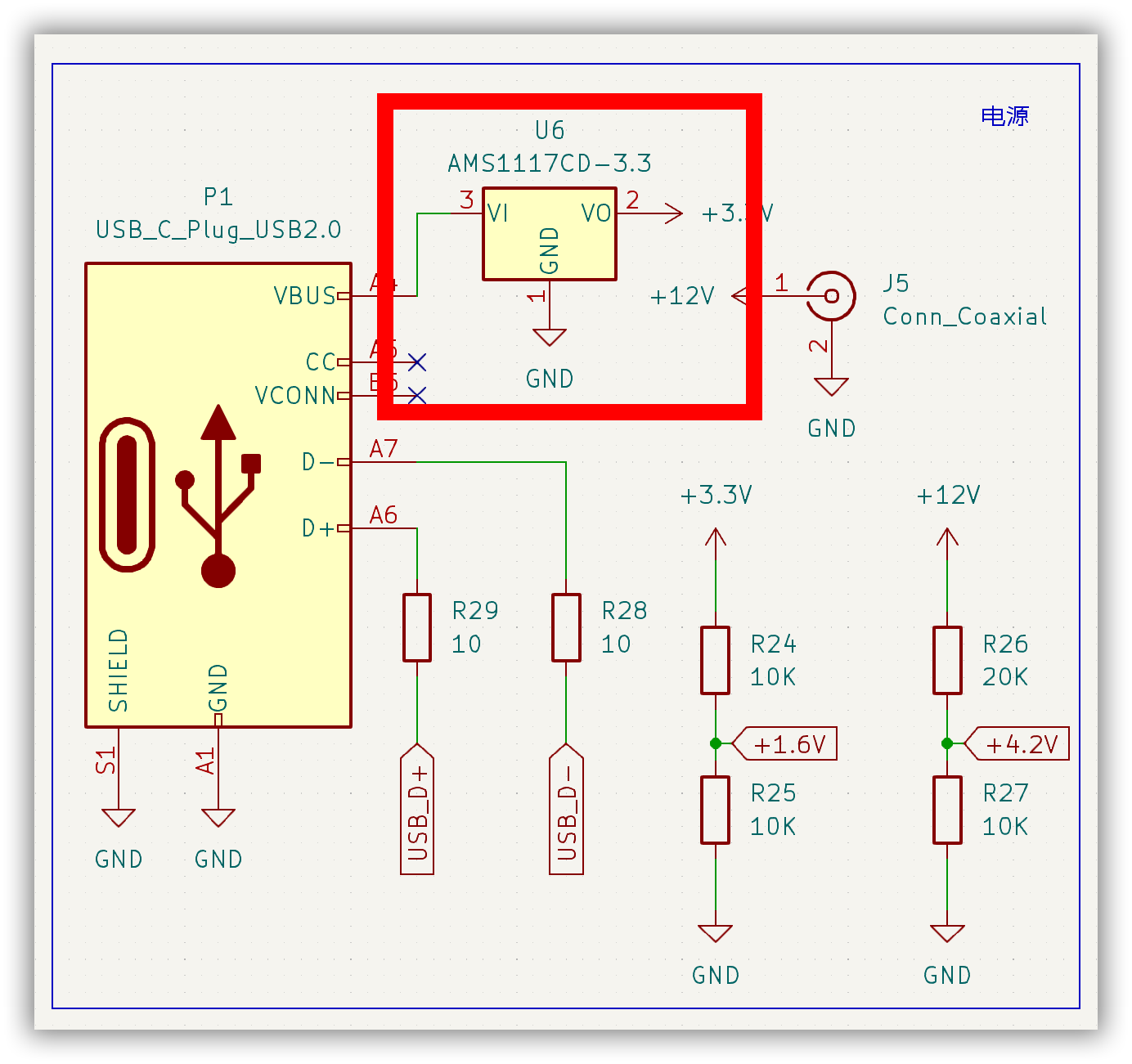

因为电压差较小,而且电流也较小,这里就直接使用 LDO(低压差线性稳压器)进行降压。相比于使用 BUCK(降压型)电路,LDO有一些独特的优势。
首先, LDO具有简单的电路结构,只需要一个NPN或PNP晶体管以及几个被动元件,使得设计和实现更加简单。相比之下,BUCK电路需要使用开关管、电感和电容等组件,电路复杂度更高。
其次, LDO输出电压稳定性更高,因为它的输出电压与输入电压之间的差距较小,这意味着在稳态和瞬态过程中,输出电压的波动性更低。这对于一些对输出电压稳定性要求较高的应用非常重要,尤其是本项目中的 STM32G4xx。
此外, LDO具有更低的输出纹波和噪声,因为它不使用高频开关,所以不会产生电磁干扰。这对于一些对输出信号干净度要求较高的应用,例如 ADC 采样调理等,非常重要。

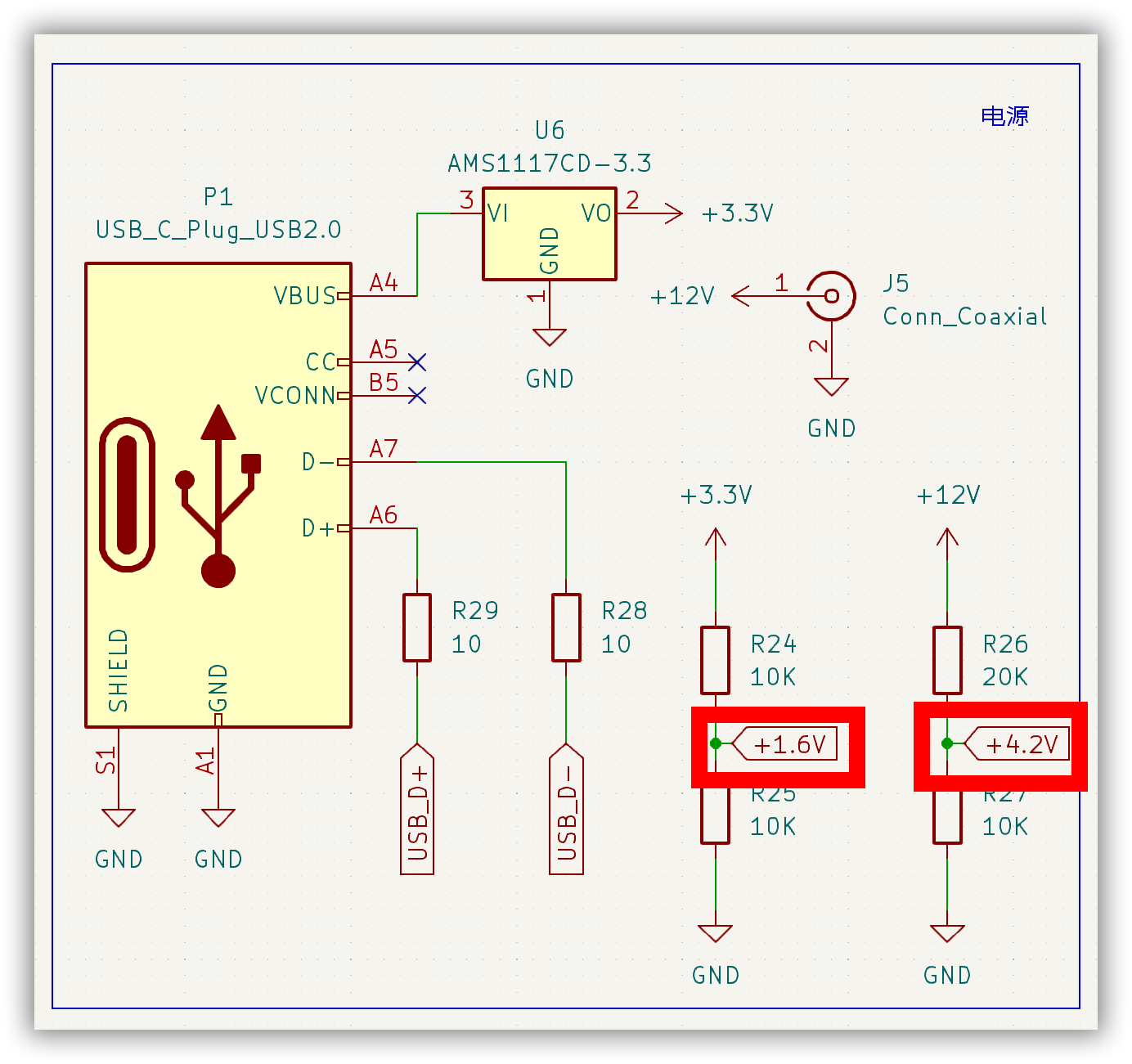

直流偏置是指在电路中为了实现特定功能而需要添加的直流电压。在某些电路设计中,为了使信号在工作范围内保持在正确的工作点上,需要添加一个恒定的直流偏置电压。而直流偏置电压的产生方法之一就是通过电阻分压来实现。
电阻分压是一种常见的电路技术,可以将电压分成不同的比例。它是通过将两个电阻串联连接到电源上,然后从两个电阻之间提取中间节点的电压来实现的。根据欧姆定律,电流会根据电阻的阻值分配到不同的电阻上,从而导致电压的分压。
在直流偏置的情况下,可以将一个电阻串联连接到电源上,并将另一个电阻连接到地。通过选择适当的电阻比例,可以得到所需的直流偏置电压。例如,如果需要将电压分为一半,则可以选择两个阻值相等的电阻。如果需要更高的直流偏置电压,则可以通过选择不同的阻值比例来实现。
另外,通过连接直流偏置到PWM输出,可以实现分压的可调性。PWM(脉冲宽度调制)是一种通过改变脉冲宽度来调节电压或功率的技术。通过将直流偏置连接到PWM输出,可以实现对分压电压的调节。通过调节PWM的占空比,可以改变脉冲的宽度,从而改变输出电压的分压比例。这种方法可以在一定范围内实现分压的可调性,使得直流偏置电压可以根据实际需求进行调节。
三、加滤波和放大电路完成模拟链路。

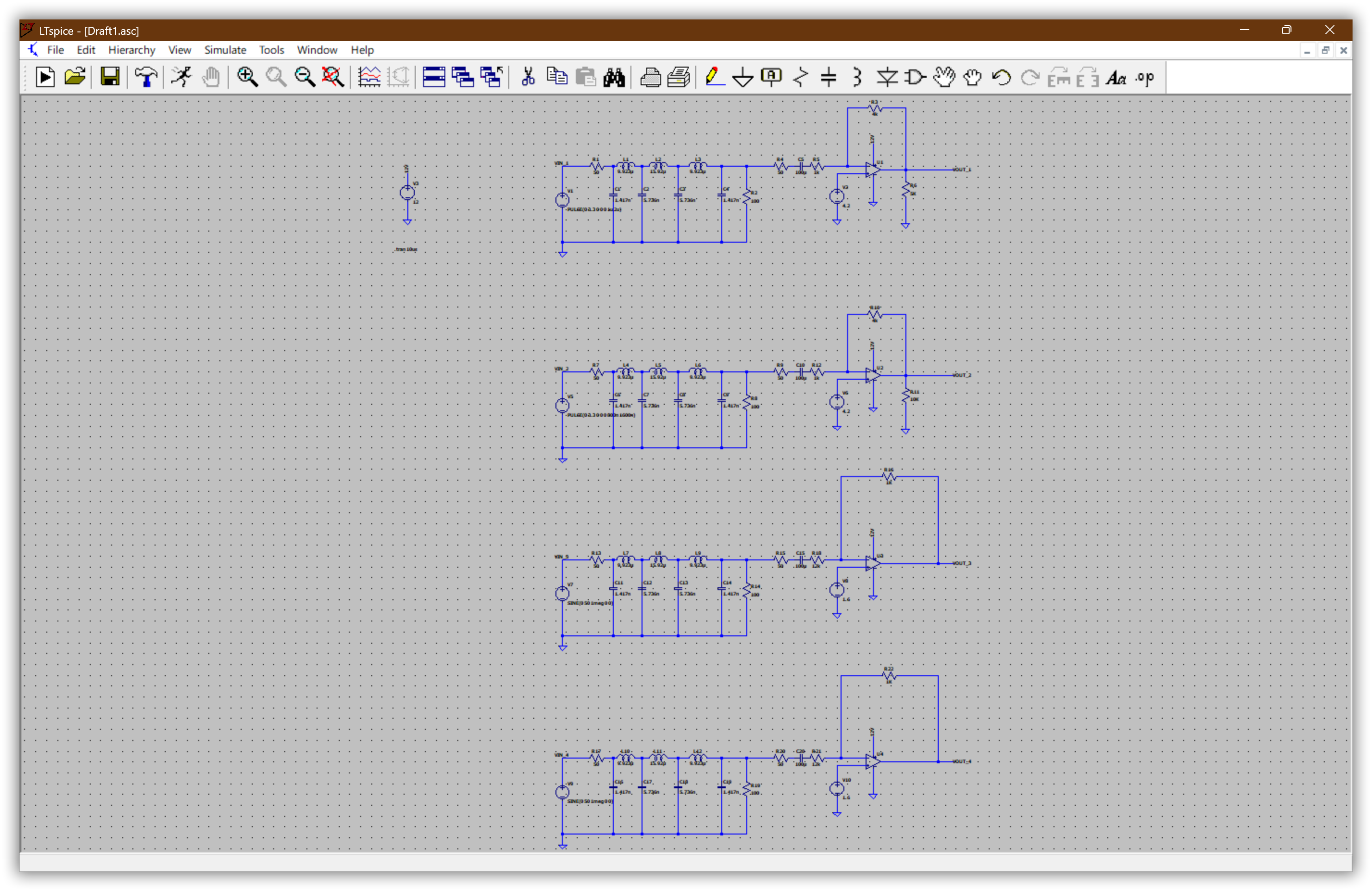

这里直接使用 FilterSolution 生成滤波电路,既可以保证减少输出锯齿,又可以避免输入混叠的情况。

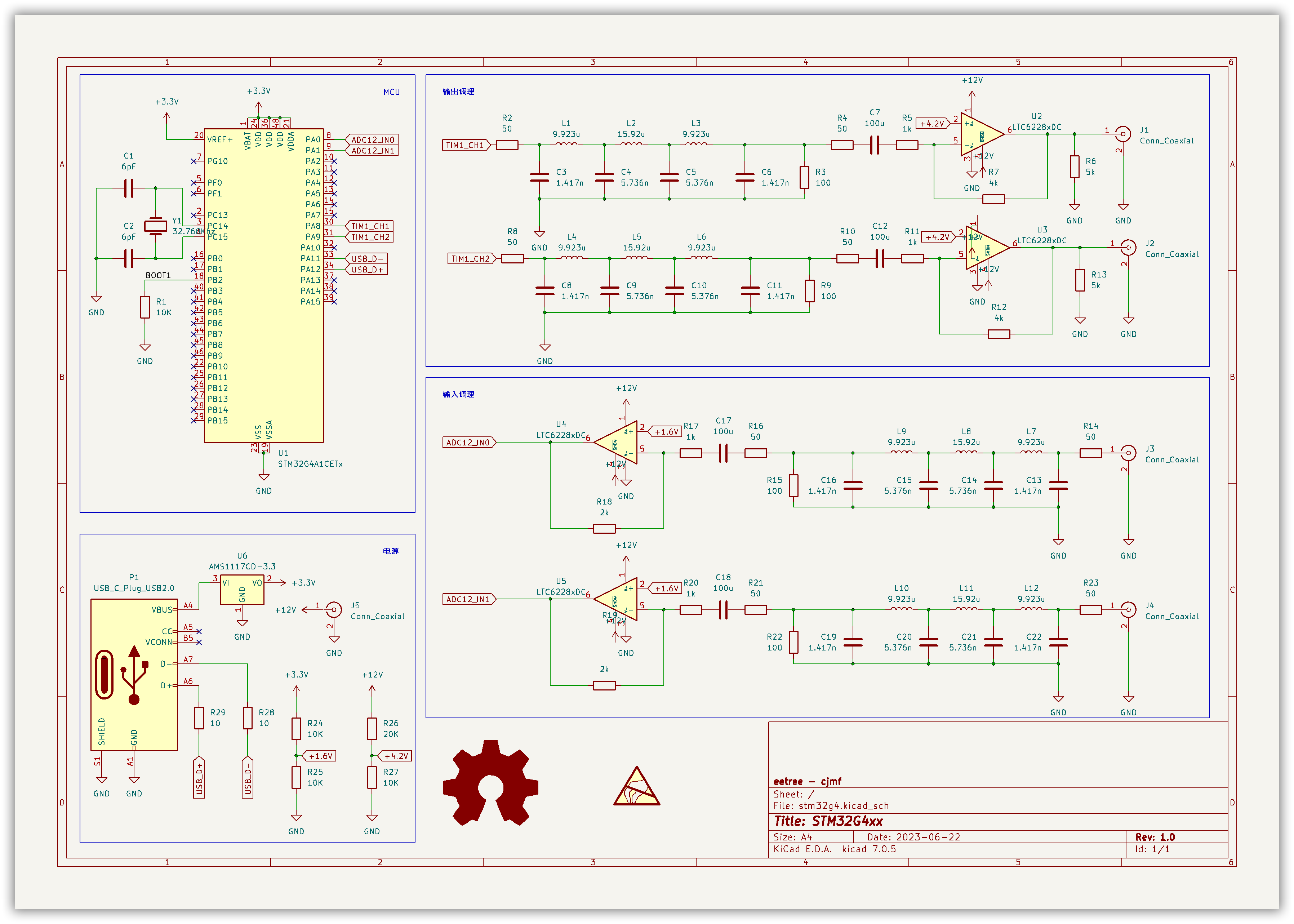

在 STM32G4xx 中,还接了 USB、晶振等外设,可以保证芯片正常工作和正常烧录。
四、用LTSpice仿真验证电源和模拟电路,确保稳定性和满足性能指标。

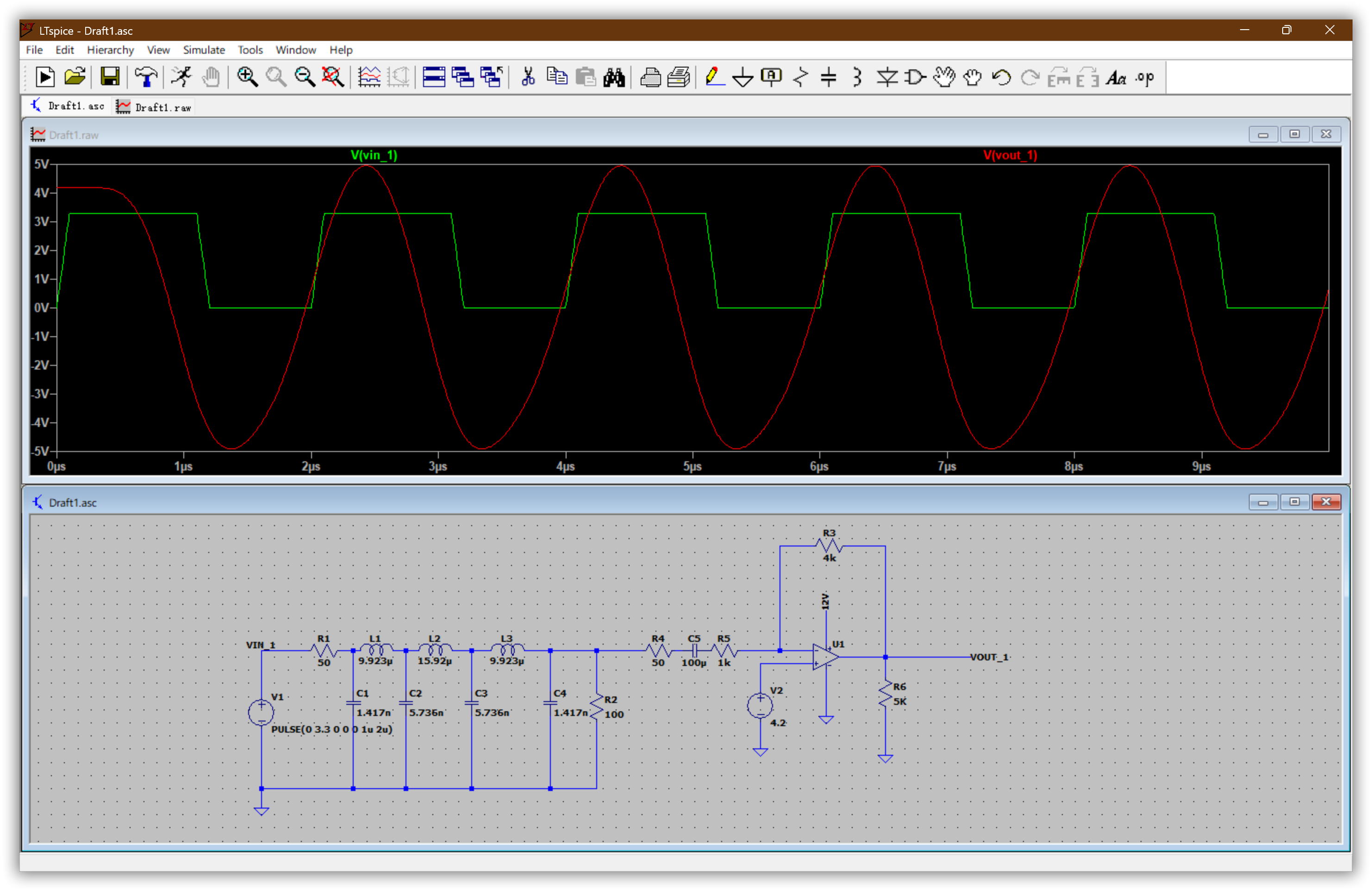

支持双通道任意波形输出,频率最高为1MHz、幅度能够达到10Vpp。通过LTSpice测试可以发现满足要求的方法有多种。首先,我们可以使用放大器来缩小电压。放大器是一种电子设备,可以将输入信号放大到所需的幅度。对于我们的要求,我们可以选择使用操作放大器(Op-Amp)作为放大器。
在LTSpice中,我们可以使用理想的操作放大器模型来模拟放大器的行为。首先,我们需要确定放大器的放大倍数,以便将输入信号放大到期望的幅度。然后,我们可以将放大器的输出连接到一个电压分压电路,通过调整分压电路的比例,可以将放大器的输出电压缩小到所需的幅度。最后,将分压电路的输出连接到我们所需的电路中,就可以实现满足要求的双通道任意波形输出。

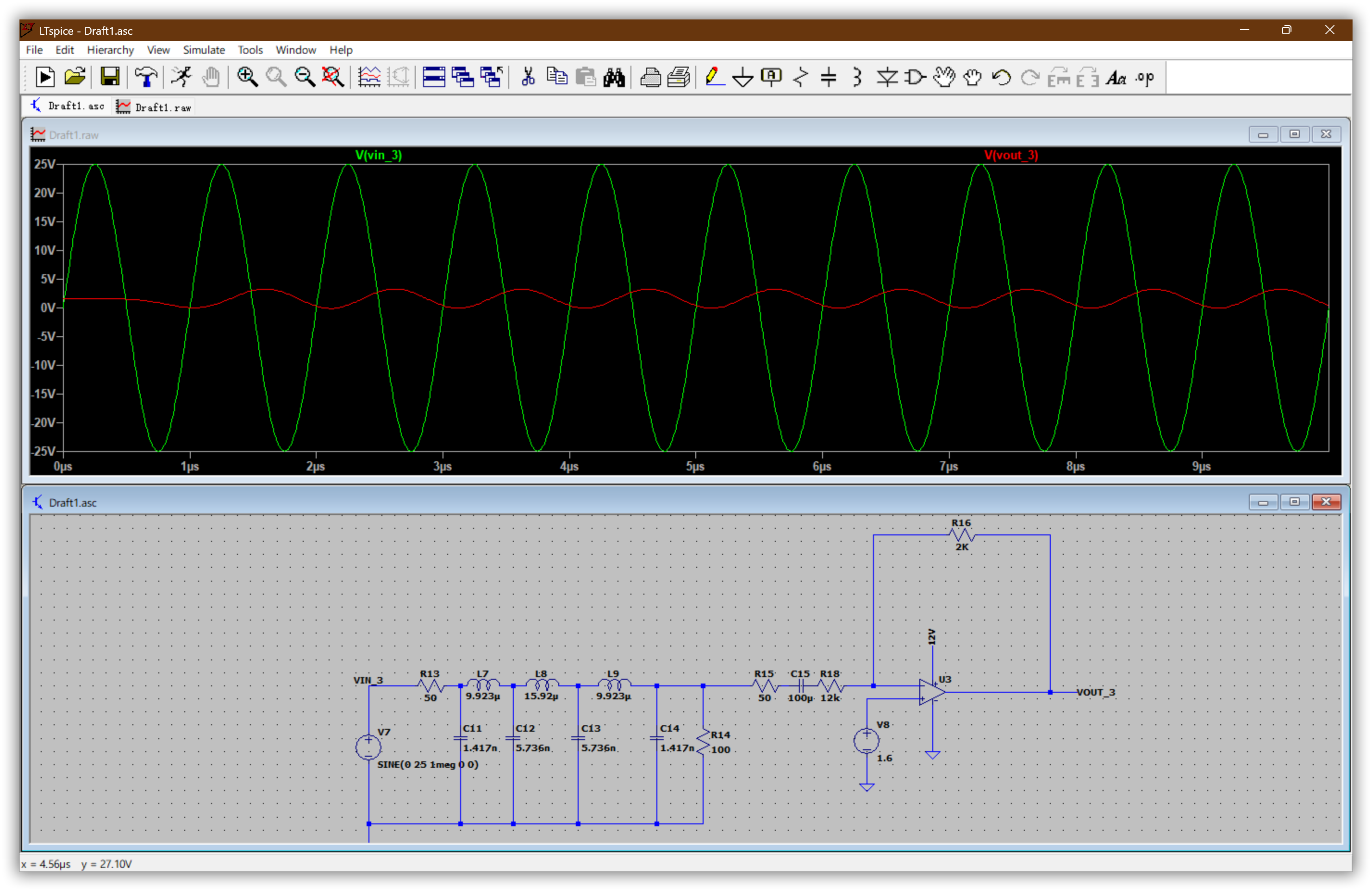

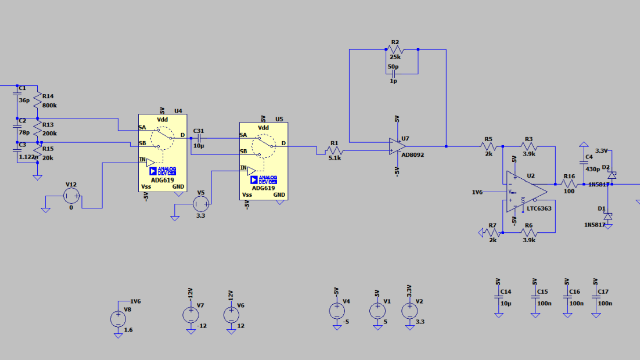

支持双通道数据采集,频率最高为1MHz,幅度范围为5mVpp到50Vpp,需要将信号缩小到3.3V以适应系统的输入要求。通过LTSpice测试可以发现满足要求的方法有多种,这里使用放大器和电阻分压器:首先,我们可以使用操作放大器(Op-Amp)作为放大器来放大信号。根据信号的幅度范围,我们可以选择一个适当的放大倍数,使得放大后的信号能够达到3.3V的幅度。然后,通过连接一个电阻分压器来将放大后的信号缩小到3.3V。电阻分压器的比例可以根据需要进行调整,以获得所需的缩小比例。可以看到输出部分也满足要求。
通过这次模拟电路信号处理的实验课程,我学习到了许多关于信号处理方面的知识。首先,我学习到了信号处理的基本原理,以及如何运用这些原理来处理信号。其次,我学习到了信号处理中不同滤波器的作用,比如低通滤波器、带通滤波器、高通滤波器和抗混叠滤波器等。总之,通过这次模拟电路信号处理的实验课程,我学习到了信号处理的基本原理,不同滤波器的作用,ADC的作用,以及SPI通信协议的使用。
这里非常感谢硬禾学堂提供的实验机会。
