内容介绍
内容介绍

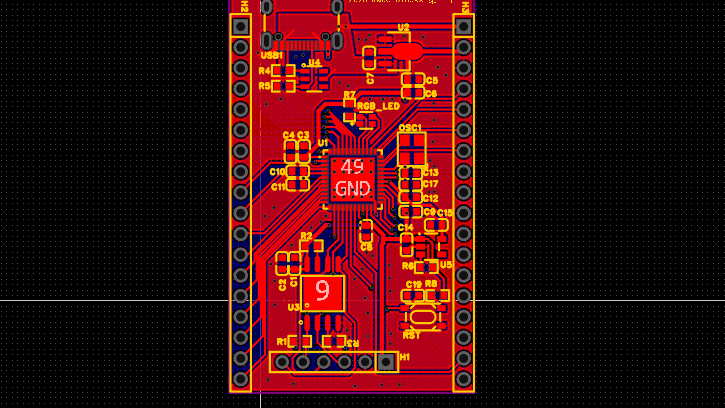

项目链接：iCE40UP5K in an Adafruit Feather form factor
基于Lattice的ICE40UP5K FPGA，使用Feature板卡规格，通过FT2232下载和UART通信。
主要规格：
- Lattice iCE40UP5K FPGA.
- 20 IO in the standard Feather pinout.
- 6 extra IO on AREF and extra pads on back of board.
- FT2232 enables both programming and communications over UART through a Type-C USB connector.
- QSPI flash.
- Onboard RX/TX, user, and RGB LEDs.
软硬件
元器件
93LC46BT-I/OT
1Kb Microwire (3-wire) Serial EEPROM with 16-Bit Organization
MCP73831T-2ATI/OT
Single Cell, Li-Ion/Li-Polymer Charge Management Controller
FT2232HL-REEL
USB Hi-Speed to Dual Channel Serial UART/FIFO/JTAG/SPI/I2C IC, LQFP-64
AP2112K-3.3TRG1
600MA CMOS LDO Regulator with ENABLE
AP2127K-1.2TRG1
300MA High Speed, Extremely Low Noise CMOS LDO Regulator
AP2112K-1.2TRG1
600MA CMOS LDO Regulator with ENABLE
W25Q32JVZPIQ
32M-bit Serial Flash Memory with uniform 4KB sectors and Dual/Quad SPI
电路图
物料清单
附件下载
iCE40-fpga.pdf
使用KiCad设计的原理图
ICE40Feature_HW.zip
KiCad设计的板卡工程文件
