Funpack第二季第四期：AVR64DD32 Curiosity Nano开发板

      这次购买的是【AVR64DD32核心板+扩展板】套餐，因此选择任务2 - 实现一个恒温自动控制系统：

      IO扩展板上有一处加温电阻，将加热区域用物体(纸巾等)包裹起来，通过电流给电阻加热，并通过温度传感器感知板上温度的变化，测温以及在LCD屏上的温度显示。

一、产品介绍

1.AVR64DD32

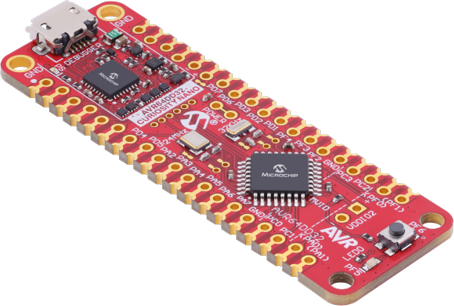

      Microchip Technology AVR64DD32 Curiosity Nano评估套件设计用于评估AVR® DD微控制器。

      AVR64DD32 将提供 TQFP 和 VQFN 封装选项，运行速度最高 至 24 MHz，并具有 64 KB 闪存、8 KB SRAM 和 256B EEPROM。
      AVR64DD32 产品支持四个多电压 I/O 通道，能够双向 与在高于或低于以下电压下运行的外部设备的通信 MCU 本身。MVIO 系统使 AVR® DD 成为电路板的完美器件 控制、传感器应用、物联网终端节点和其他尺寸受限 应用，以及大型系统中的传感器融合。

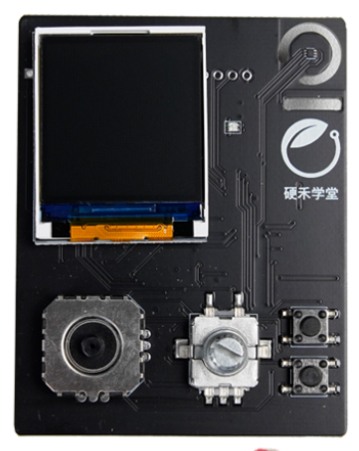

2.板卡特点：

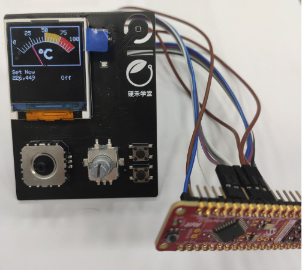

但由于该扩展板并未设计与AVR64DD32板的接口，故使用杜邦线进行两者之间的连接。



AVR64      扩展板            说明

 VBUS——5V                  5v电源，用于加热部分供电

  VTG——3.3V               3.3v电源，用于显示屏及温度传感器等部分供电

 GND——GND               电源地

  PA2—— I2C_SDA          IIC数据线，接温度传感器

  PA3——I2C_SCL            IIC时钟线，接温度传感器

  PA4——LCD_SDA          SPI数据线，接显示屏

  PA6——LCD_SCL           SPI时钟线，接显示屏

  PA7——LCD_CSn           SPI片段线，接显示屏

  PC2——LCD_DCx           SPI数据/命令选择线，接显示屏

  PC3——LCD_RESn          SPI复位线，接显示屏

  PD1——A_OUT               ADC通道，接电阻网络分压按键、编码器

  PD6——LED3                  控制红灯的状态

  PD7——V_HEAT               PWM输出控制加热部分



二、设计思路

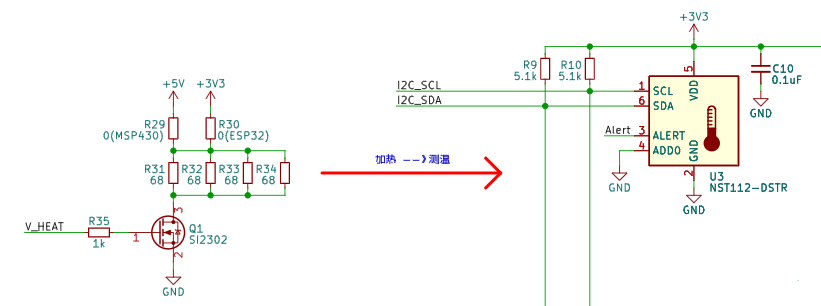

    正如扩展板的原理图所示的加热-->控温：首先控制MOS管导通，使得电阻流过电流产生热量，进而使电路板升温，再使用温度传感器将温度值读出，根据当前的温度值不断地进行反馈控制MOS管通断，使电路板温度保持在设定值范围。

     在扩展板上，加热部分为4个68Ω电阻并联，其最大加热功率P=U²/R = 5*5/(68//68//68//68) ≈ 1.47W。

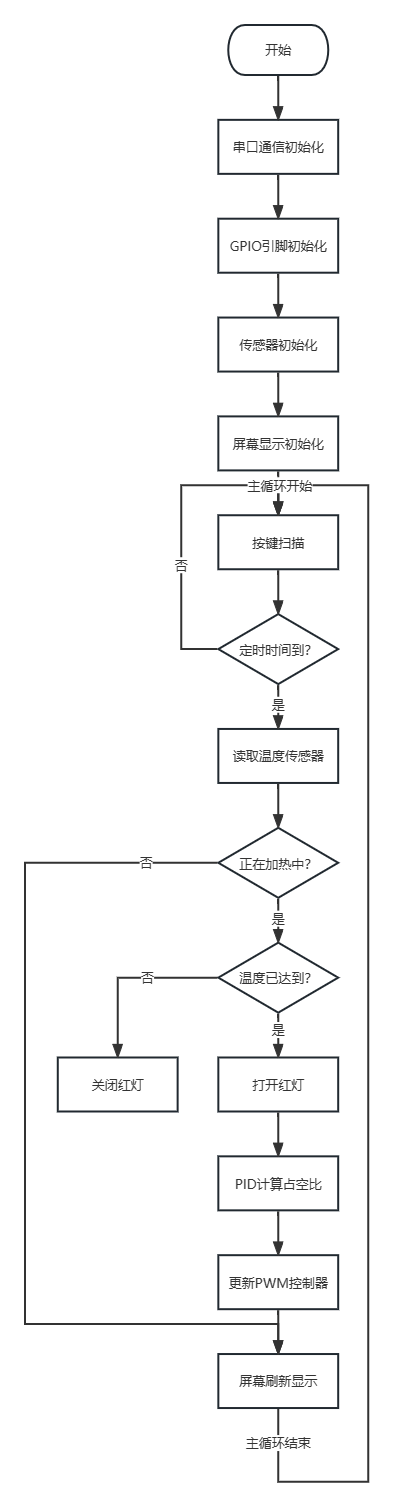

根据如上所示的分析，计划出软件流程框架：

三、开发环境准备

1.Platform IO with Visual Studio Code，用于编写代码及下载程序。

2.ComAssistant，用于串口调试



四、项目任务的代码实现

      本次项目使用Arduino框架开发，Arduino上手容易，简单快捷。

     综合项目的要求，首先确定项目的具体实现需求：

      1.读取温度传感器

      2.驱动屏幕进行显示

      3.产生PWM波形驱动MOS管导通，通过电流给电阻加热

      4.解析编码器/按键，进行相应的设置



         首先是温度传感器，型号为NST112-DSTR，这是一款超小封装的高精度低功耗温度传感器，通过I2C接口数字进行访问以获取温度。该传感器的用法也较为简单，只需配置两个寄存器即可。

#ifndef NST112_H
#define NST112_H

#include "Arduino.h"
#include "Wire.h"//IIC库


#define NST112_ADDRESS 0x48     //温度传感器地址
#define GET_ADDR 0X00//读寄存器
#define SET_ADDR 0X01//写寄存器
#define VAL_BASE 0.0625//基准读数
#define NUM_BIT 12//数据位数
// #define CFG_CMD_0 0b01100000//数据高
// #define CFG_CMD_1 0b10100000//数据低
#define CFG_CMD_0 0b01100000//数据高
#define CFG_CMD_1 0b11100000//数据低//8HZ


void NST112_Init()
{
    Wire.begin();//默认引脚加入

    Wire.beginTransmission(NST112_ADDRESS);
    Wire.write(SET_ADDR);//进入设置寄存器
    Wire.write(CFG_CMD_0);//写寄存器1
    Wire.write(CFG_CMD_1 | (NUM_BIT==13?(1<<4):0));//写寄存器2
    Wire.endTransmission();//结束
}

float NST112_Read()
{
    byte MSB;
    byte LSB;
    uint16_t value;
    float temp;

        Wire.beginTransmission(NST112_ADDRESS);
    Wire.write(GET_ADDR);//进入温度寄存器
    Wire.endTransmission();//结束
    Wire.requestFrom(NST112_ADDRESS,2);
    while(Wire.available())
    {
        MSB = Wire.read();
        LSB = Wire.read();

        value = ((MSB<<8)|LSB) >>(NUM_BIT==13?3:4);
        temp = ((float)value)*VAL_BASE;
    }
    return temp ;
}


#endif

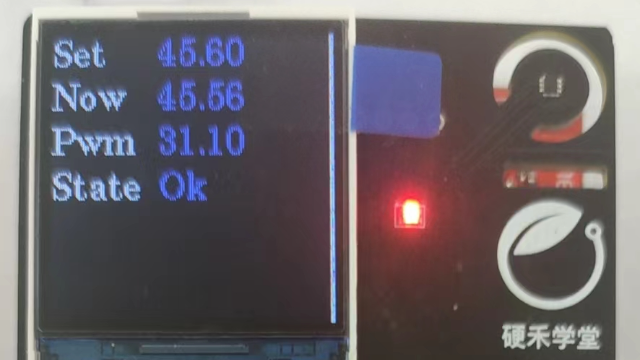

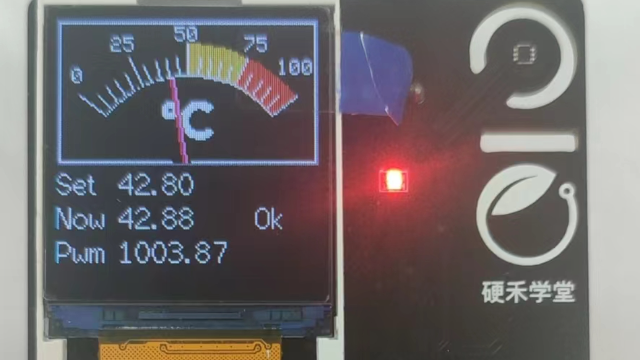

      屏幕的驱动IC是ST7735，1.44寸128*128分辨率 ，使用SPI接口驱动屏幕进行显示，为了方便，选用了Adafruit_GFX驱动库，在屏幕上显示出设定温度、当前温度、PWM占空比及加热状态。还绘制了一个模拟仪表盘，这样可以更为直观的看到温度的变化。

      由于Adafruit_GFX驱动库对于Float数据显示有问题，故让其扩大10倍，以消除小数点的存在，在屏幕显示时，为了方便观察，再将小数点添加到数字下方。

    sprintf(Serial_buff, "%3d,%3d", (int)(Temp_now*10),(int)(Temp_target*10));
    tft.setCursor(0, 85);
    tft.print(Serial_buff);

      产生PWM波形则使用的是AVR64DD32微控制器芯片的定时器功能，产生 PWM 信号用于其他设备的控制。在Arduino使用起来也是非常方便的。只需要确定输出引脚及占空比数值，使用analogWrite()函数即可。

  pinMode(PWM_Pin, OUTPUT);
  analogWrite(PWM_Pin, (uint16_t)Temp_OUT_PWM);

      当PWM波形为高电平时，驱动MOS管开启，此时电阻流过电流开始发热，当PWM波形为低电平时，驱动MOS管关闭，此时电阻没有电流不发热。这样，通过控制PWM波形的占空比，就可以控制电阻的平均功率，进而控制发热温度。

      在这个过程中，使用经久不衰的PID算法，计算出在设定温度下，相应的PWM波形占空比，并且随着实际温度自动进行调整，最终使其达到设定的温度。

      在PID算法中，还采用了积分分离的方式，防止温度超调，但是在最终的测试中，由于温控系统惯性环节较大，仅使用PD两项的系数就能达到较好的目标。

//单闭环位置PID//pid结构—目标-实际
float SinglePID_Position(Position_PID *pid, float Target, float Measure)
{
    float Err; //误差
    if (pid == NULL)
    {
        return 0.0;
    }

    Err = Target - Measure; //目标值减实际值

    /* 积分分离 */
    if (abs(Err) > (pid->Integraldead_zone)) //积分绝对值大于 积分盲区
    {
        pid->index = 0; //积分指数赋值0
    }
    else
    {
        pid->index = 1; //积分指数赋值1
    }
    pid->Output = pid->Kp * Err + pid->Kd * (Err - pid->Last_Err); //pd输出

    pid->Integral += pid->Ki * Err * pid->index; //积分累加

    constrain(pid->Output, pid->OutputMin, pid->OutputMax);

    pid->Integral = constrain(pid->Integral, pid->I_outputMin, pid->I_outputMax); ////积分限幅

    pid->Output += pid->Integral;                                         //pid完整的输出
    pid->Output = constrain(pid->Output, pid->OutputMin, pid->OutputMax); ////输出限幅

    pid->Last_Err = Err; //保存上一次控制量
    return pid->Output;  //返回pid控制量
}

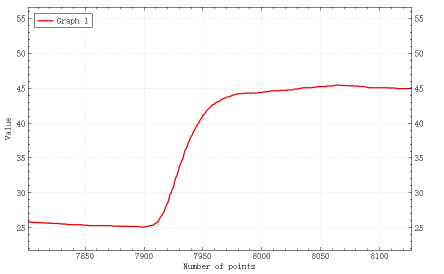

       在该套控制系统中，由于温度传感器自动更新的最大频率为8Hz，为保证系统的一致性，所以PID程序的执行频率也应为8Hz，因此编写一个简易的定时任务，每隔125ms运行一次即可，包含温度读取，PID计算，更新占空比，刷新屏幕显示。

if ((millis() > Time_timeout) || (Time_timeout < 125))
  {
    Time_tick++;
    Temp_now = NST112_Read();

    Temp_OUT_PWM += SinglePID_Position(&Position_PID_Temp, Temp_target, Temp_now);
    Temp_OUT_PWM = constrain(Temp_OUT_PWM, 0, 255);
    tft.setCursor(0, 0);

    if (Heating == 0)
    {
      Temp_OUT_PWM = 0;
      digitalWrite(LED_R_Pin, 1);
      tft.setCursor(90, 86);
      tft.print("Off");
    }
    else
    {
      if (abs(Temp_now - Temp_target) < 1.0F)
      {
        digitalWrite(LED_R_Pin, 0);
        tft.setCursor(90, 86);
        tft.print(" Ok ");
      }
      else
      {
        digitalWrite(LED_R_Pin, 1);
        tft.setCursor(90, 86);
        tft.print(" On");
      }
    }

    analogWrite(PWM_Pin, (uint16_t)Temp_OUT_PWM);

    Time_timeout = millis() + Temp_Timeout; //加上下一次的刷新毫秒输
    mySerial.print("{T}");                  //当前温度
    mySerial.println(Temp_now);
    mySerial.print("{Tt}"); //目标温度
    mySerial.println(Temp_target);
    mySerial.print("{PWM}"); //当前PWM值
    mySerial.println(Temp_OUT_PWM);
  }

      最后是编码器、按键的部分，由于扩展板电路设计比较特殊，按键和编码器使用的是R-2R电阻网络分压的方案，因此使用ADC读取相应引脚的数值，即可判断出是某个按键按下，但是编码器比较特殊，硬件电路将编码器的AB相及中央按键均接入了该电阻网络，单次的读取并不能体现是否旋转，需要高频率地进行ADC采样，根据结果进行判断正/反转

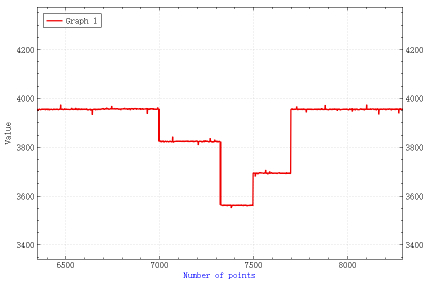

      下图为ADC采集高频采样得到的数据。

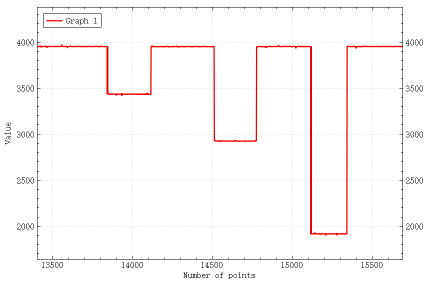

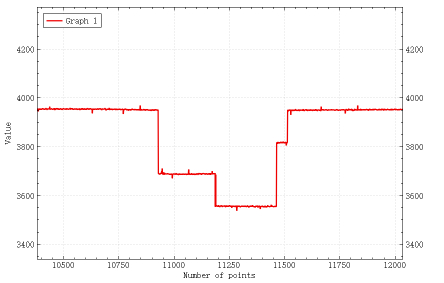

      图1为顺时针旋转，图2为逆时针旋转，图三分别为编码器中央按键、普通按键上、普通按键下

可以看出来编码器在进行不同方向的旋转时，ADC检测到的电压台阶顺序是不一样的，因此根据这个顺序，在符合电压最低处时判断上一台阶的电压值，即可分析出是哪个方向的旋转。

      事先使用手动方式测量出各个操作ADC的测量值，再根据此值判断即可

uint16_t ADC_Val[7] = {3961,3832 , 3700, 3573, 3446, 2935, 1923};
#define ADC_error 50 //ADC的上下范围

//编码器变量
int8_t Encoder_Direction = (-1);
int8_t KEY_Encoder = true; //编码器按键
int8_t KEY_Key1 = true;     //上按键
int8_t KEY_Key2 = true;     //下按键

uint8_t Encoder_Val_last = 0;

float Temp_OUT_PWM = 0.0f;


//设定温度变量
float Temp_target = 45.0f;
float Temp_now = 0.0f;

float Add_Val = 0.1; ///温度一次变更的值
int8_t Heating = 0;  //是否在加热

//按键变量
typedef struct
{
    bool val;
    bool last_val;
} KEY;
KEY key[6] = {false};

//按键信息
typedef struct
{
    int8_t id;    //按键的号码
    bool pressed; //是否按下
} KEY_MSG;
KEY_MSG key_msg = {0};

//得到按键的值
void key_scan()
{
  ADC_Val0 = analogRead(ADC_Pin);
  // mySerial.print(millis());
  mySerial.print("{A}");
  mySerial.println(ADC_Val0);
  //     mySerial.print("{K}");
  // mySerial.println(key_msg.id);
  if ((ADC_Val0 > (ADC_Val[0] - ADC_error)) && (ADC_Val0 < (ADC_Val[0] + ADC_error))) //未按下
  {
    for (uint8_t i = 0; i < (sizeof(key) / sizeof(KEY)); ++i)
    {
      key[i].val = 1;
    }
  }
  else if ((ADC_Val0 > (ADC_Val[1] - ADC_error)) && (ADC_Val0 < (ADC_Val[1] + ADC_error))) //旋转1
  {
    key[0].val = 0;
  }
  else if ((ADC_Val0 > (ADC_Val[2] - ADC_error)) && (ADC_Val0 < (ADC_Val[2] + ADC_error))) //旋转2
  {
    key[1].val = 0;
  }
  else if ((ADC_Val0 > (ADC_Val[3] - ADC_error)) && (ADC_Val0 < (ADC_Val[3] + ADC_error))) //旋转3
  {
    key[2].val = 0;
  }
  else if ((ADC_Val0 > (ADC_Val[4] - ADC_error)) && (ADC_Val0 < (ADC_Val[4] + ADC_error))) //编码器按键
  {
    key[3].val = 0;
  }
  else if ((ADC_Val0 > (ADC_Val[5] - ADC_error)) && (ADC_Val0 < (ADC_Val[5] + ADC_error))) //普通按键1
  {
    key[4].val = 0;
  }
  else if ((ADC_Val0 > (ADC_Val[6] - ADC_error)) && (ADC_Val0 < (ADC_Val[6] + ADC_error))) //普通按键1
  {
    key[5].val = 0;
  }
  else
  {
  }
  for (uint8_t i = 0; i < (sizeof(key) / sizeof(KEY)); ++i) //变更状态
  {
    if (key[i].last_val != key[i].val) //发生改变
    {
      key[i].last_val = key[i].val; //更新状态
      if (key[i].val == LOW)
      {
        key_msg.id = i;
        // key_msg.pressed = true;
      }
    }
  }
  if ((key_msg.id == 0) || (key_msg.id == 1) || (key_msg.id == 2))
  {
    if ((key_msg.id == 1)) //转到中间1的时候,判断上一次的值
    {
      switch (Encoder_Val_last)
      {
      case 2: //右转
        Encoder_Direction = 1;
        Temp_target += Add_Val;
        break;
      case 0: //左转
        Encoder_Direction = 0;
        Temp_target -= Add_Val;

        break;
      default:
        break;
      }
    }
    Encoder_Val_last = key_msg.id;
    key_msg.id = (-1);
  }
}

void KEY_update()
{
    if (key_msg.id != (-1))
    {
        if ((key_msg.id == 0) || (key_msg.id == 1) || (key_msg.id == 2))
        {
            if ((key_msg.id == 1)) //转到中间1的时候,判断上一次的值
            {
                switch (Encoder_Val_last)
                {
                case 0: //右转
                    Encoder_Direction = 1;
                    // Temp_target += Add_Val;
                    break;
                case 2: //左转
                    Encoder_Direction = -1;
                    // Temp_target -= Add_Val;

                    break;
                default:
                    break;
                }
            }
        }
        else if (key_msg.id == 3) //编码器按键
        {
            KEY_Encoder = false;
        }
        else if (key_msg.id == 4) //上按键
        {
            KEY_Key1 = false; //被按下为0
        }
        else if (key_msg.id == 5) //下按键
        {
            KEY_Key2 = false; //被按下为0
        }
        Encoder_Val_last = key_msg.id;
        key_msg.id = (-1);
    }
}

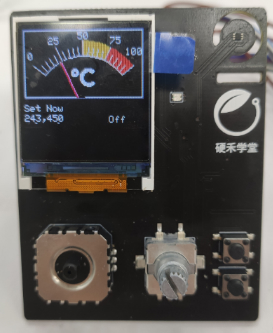

五、功能展示

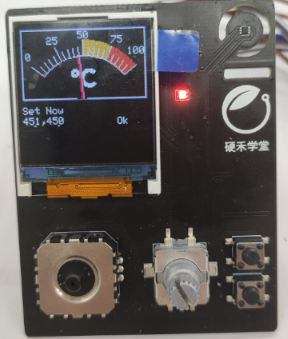

      按下编码器中央按键时，切换开启/关闭加热，按下普通按键上时，切换需要设置的温度位数（10、1、0.1），顺时针旋转编码器增加设定值，逆时针旋转编码器减少设定值。

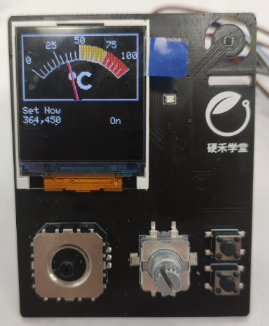

      当温度达到设定温度的±1℃时（原先要求的是±3℃，这里稍微提高了一下控制精度），亮起红灯，并在屏幕上显示“OK”字样。



六、遇到的主要难题及解决方法

      感觉该项目的主要难点就在编码器/按键方面，通过ADC读值的方式确定按键的状态，这样的好处也很明显，就是只用一个GPIO的端口即可完成多个按键的读取；，但是缺点就是需要高频率地使用ADC去读取模拟电压值，消耗时间，再加上AVR64DD32微控制器本身频率就不高，还要进行彩屏的驱动。在寻找屏幕可用的驱动库时发现，由于Arduino库太久未更新，也存在一些问题。再有就是关于PID调节的部分，由于温控系统的大惯性环节，当PWM占空比升高后，温度上升并没有那么迅速，因此PID中的微分系数需要比较大，才能使得系统稳定，且使用analogWrite()函数，占空比只能为8位（0-255），对温控的精确度方面有着不小的阻碍。



七、后续完善计划

      作为一个基本能够使用的恒温自动控制系统，已基本满足要求，但是还是有许多不足之处可以完善，比如在界面不够精美，按键交互不太完善，抗干扰性能不强等，由于时间关系暂未解决，后续的话有时间再抽空完善一下，这样总体的感觉也会提升。



八、参考资料

1.Arduino https://www.arduino.cc/

2.使用入门https://blog.csdn.net/honestqiao/article/details/129635075

3.PlatformIO https://platformio.org/

4.AVR64DD32https://www.microchip.com/en-us/product/AVR64DD32

5.高精度、低功耗数字温度传感器NST112 https://www.novosns.com/news-center-57

6.积分分离PID控制算法https://blog.csdn.net/songyulong8888/article/details/117389191
