基于 Sipeed M1s Dock 的网络相机

内容介绍

功能介绍

本项目使用 M1s Dock 开发板和上位机 Python GUI程序实现了一个网络相机，包含实时网络流图像传输显示、视频录制功能。M1s Dock 开发板是基于博流智能科技的 BL808 芯片设计的一款 AIOT 模组，主控芯片包含三个 RISC-V 核心，具有 WiFi/BT/BLE/Zigbee 等无线互联单元，包含多个 CPU 以及音频编码译码器、视频编码译码器和 AI 硬件加速器（BLAI-100），适用于各种高性能和低功耗应用领域。

本项目利用 M1s Dock 开发板上的 MIPI 摄像头采集图像，并通过 socket 协议将图像数据转发到其他网络设备。上位机使用 python GUI 程序接收图像数据，并进行实时显示。上位机也可以通过 GUI 界面控制视频录制功能，并通过 opencv 将实时图像数据写入到视频文件中。

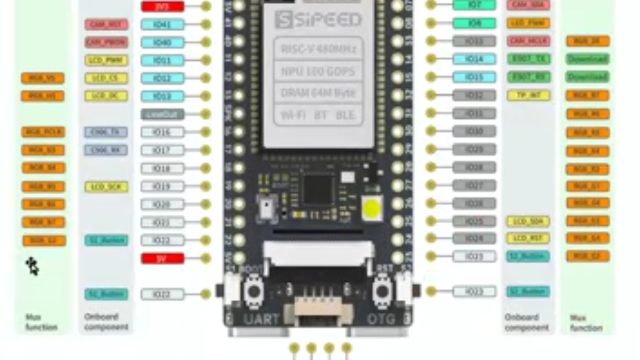

硬件介绍

主芯片 BL808 RISC-V 480Mhz + NPU BLAI-100
板载 USB 转 UART 调试器（可实现一键点击烧录，无需按实体按键）
1.69 寸 240x280 电容触摸屏
200W 像素摄像头
支持 2.4G WIFI / BT / BLE
板载 1 个模拟麦克风、1 个 LED、1 个 TF 卡座
引出一路 USB-OTG 到 USB Type-C 接口

M1s dock 开发板有两个核心，分别是 BL808 芯片的 C906 核心和 E907 核心。

C906 核心是一个 RV64GCV 架构的 RISC-V 处理器，运行在 480MHz 的频率，支持 AI NN 通用硬件加速器 BLAI-100，用于视频/音频检测/识别等任务。
E907 核心是一个 RV32GCP 架构的 RISC-V 处理器，运行在 320MHz 的频率，支持 Wi-Fi 802.11 b/g/n 和 Bluetooth 5.x Dual-mode (BT+BLE) 等无线功能。

一般情况下对于 C906 进行编程。

整体架构

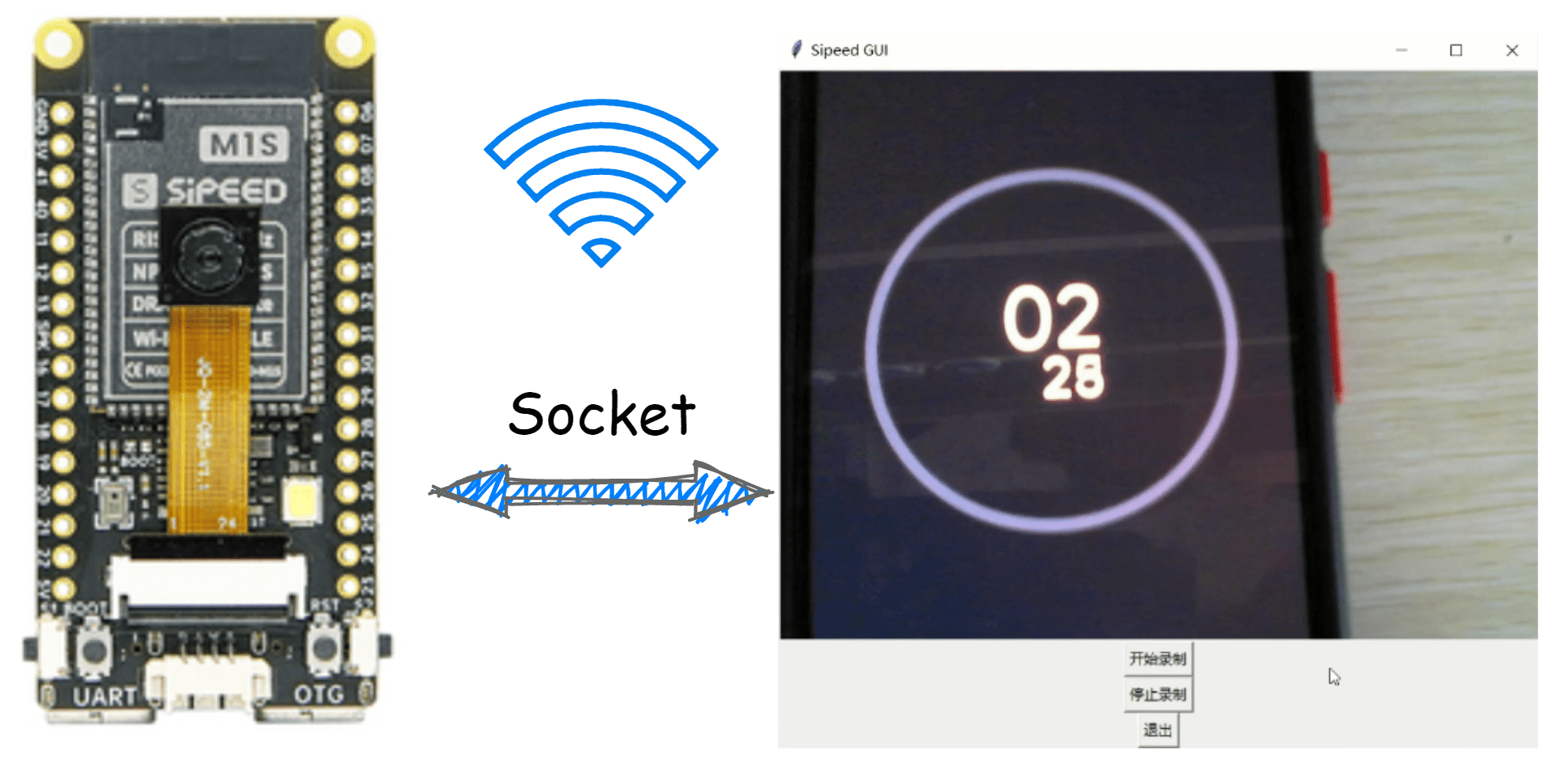

项目整体分成两个部分，嵌入式端和上位机：

嵌入式端：通过 WIFI 接入网络，使用 socket 协议将捕获的图片传输到指定的地址
上位机：建立 socket 服务，接收来自 MCU 的图片，并通过 GUI 进行显示，支持通过 opencv 将图片写入到视频文件

FvXv6HZRY1zKRHJ9bGEeFlToJm79

实现细节

在嵌入式端，Sipeed 官方已经提供了图像传输相关的函数。刚拿到开发板时，SDK 中的 socket 推流函数不能够正确传参，但官方在后续的更新中解决了这个问题，新版 SDK 可以正常工作。

在实现代码时，我遇到了一个困难，开发板出厂自带的 firmware 不能运行 camera_stream_through_wifi 例程，需要更新 firmware 才能正常工作。这是因为开发板上的 BL808 芯片有两个 RISC-V 核心，分别是 E907 和 C906，分别运行不同的 firmware。出厂自带的 firmware 可能不支持某些功能或者有 bug，所以需要更新到最新的 firmware 才能保证正常运行。

更新 firmware 的方法有两种，一种是通过 U 盘烧录，一种是通过串口烧录。U 盘烧录只能更新 C906 核心的 firmware，串口烧录可以同时更新 E907 和 C906 核心的 firmware。我选择了串口烧录的方法，具体步骤如下：

使用 TypeC 数据线将电脑与开发板的 UART 口连接起来，在电脑上会显示两个串口设备。
下载博流官方烧录工具 BLDevCube，并在软件中选择 BL808 芯片。
选择分区表文件 partition_cfg_16M_m1sdock.toml，以及 boot2、firmware 和 d0fw 三个固件文件。boot2 是固定的，位于 BLDevCube\chips\bl808\builtin_imgs\boot2_isp_bl808_xxxx_xxx 目录下；firmware 是 E907 核心运行的固件；d0fw 是 C906 核心运行的固件。
在窗口右侧点击 Refresh 来刷新串口，并选择串口号较大的那个串口。
按住开发板上的 BOOT 键和 RST 键，然后先松开 RST 键再松开 BOOT 键来使开发板进入串口烧录模式。
点击 Create & Download 后会开始烧录过程。如果握手失败或者超时，请重新操作第 5 步和第 6 步。
烧录完成后，开发板会自动重启，并运行最新的 firmware。

FmCR_3nPUDKKm-LdJ78fva_ud6k9

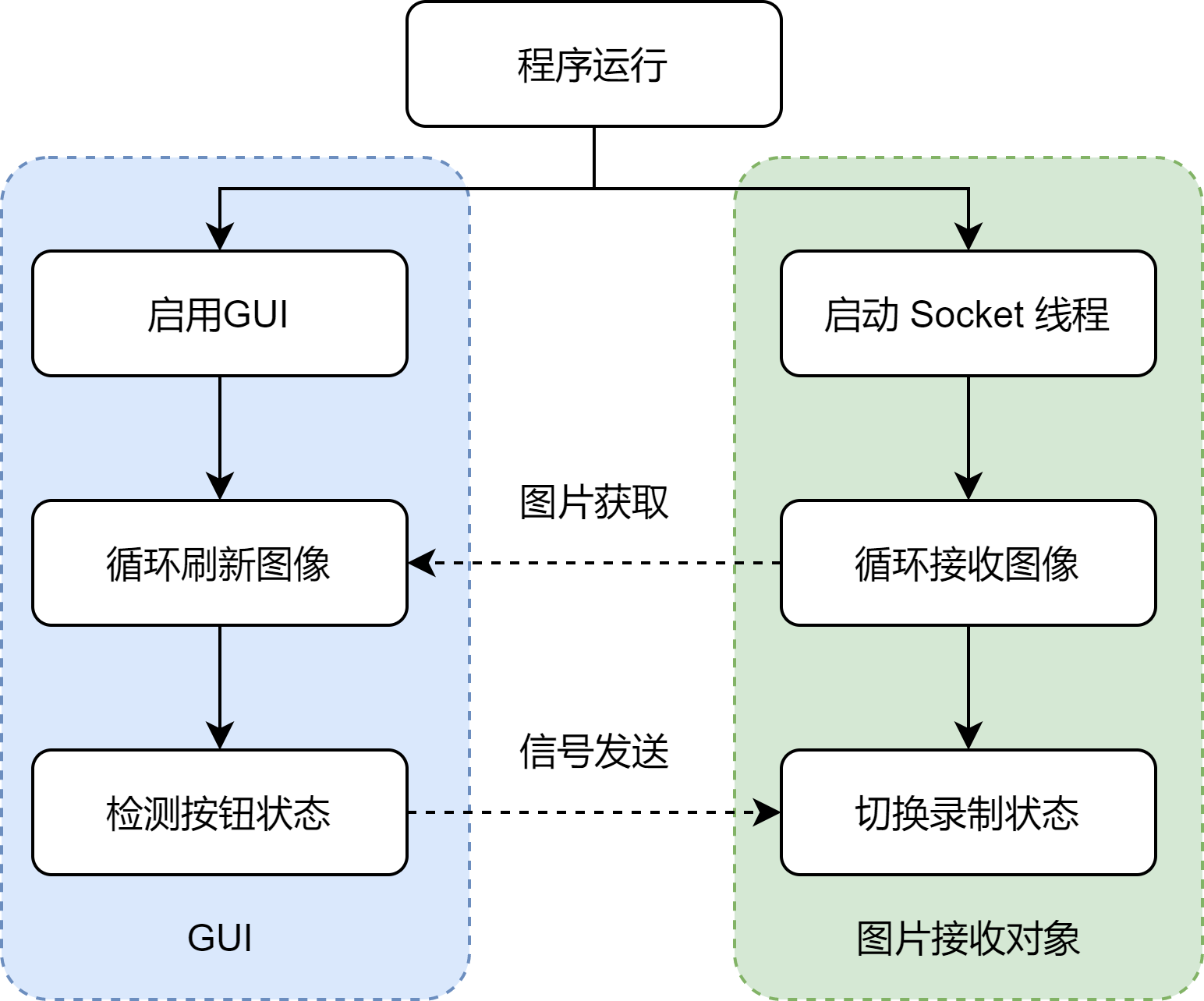

程序整体流程如图所示，可以分为 GUI 和图像接受线程两部分，线程被启动之后开启服务器循环接收来图片，并存储到成员变量当中，GUI 需要刷新时通过成员变量获取具体的图像数据。

# 封装 socket 接收图片类
# 类内会为接收图片创建一个线程，线程内会不断接收图片数据
# 接收到图片数据后，会将图片数据保存到类的成员变量中
# 类的成员变量可以通过 get_image_data() 方法获取
# 包含录制视频功能
class SocketImageReceiver:
    def __init__(self, ip, port):
        self._ip = ip
        self._port = port
        self._image_data = None
        self._thread = None
        self._is_running = False
        self._is_recording = False
        self._video_writer = None


    def start(self):
        self._thread = threading.Thread(target=self._run)
        self._thread.setDaemon(True)
        self._thread.start()

    def stop(self):
        # 如果正在录制视频，则停止录制视频
        if self._is_recording:
            self.stop_record()

        self._is_running = False
        self._thread.join()

    def start_record(self):
        # 创建视频写入对象
        # 参数1：文件名
        # 参数2：编码器，这里使用 DIVX 编码器
        # 参数3：帧率
        # 参数4：图像大小

        # 图像大小从类的成员变量中获取
        # 文件以时间戳命名，避免文件名重复
        fname = time.strftime("%Y%m%d%H%M%S", time.localtime()) + ".avi"
        self._video_writer = cv.VideoWriter(fname, cv.VideoWriter_fourcc(*'DIVX'), 15, self._image_data.shape[1::-1])
        self._is_recording = True
        print("开始录制视频")


    def stop_record(self):
        self._is_recording = False
        self._video_writer.release()
        print("停止录制视频")

    def _run(self):
        # 创建tcp服务端套接字
        tcp_server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
        # 设置端口号复用，让程序退出端口号立即释放，否则的话在30秒-2分钟之内这个端口是不会被释放的，这是TCP的为了保证传输可靠性的机制。
        tcp_server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, True)
        # 给客户端绑定端口号，客户端需要知道服务器的端口号才能进行建立连接。IP地址不用设置，默认就为本机的IP地址。
        tcp_server.bind((self._ip, self._port))
        # 设置监听，把主动套接字变为被动套接字，被动套接字只负责接收客户端的连接请求，accept方法会等待客户端的连接请求，如果有客户端连接过来，就会返回一个新的套接字专门为这个客户端服务。
        tcp_server.listen(128)
        # 等待客户端的连接请求
        print("等待客户端的连接请求...")
        self._is_running = True

        tcp_client, client_addr = tcp_server.accept()
        print("客户端已连接，客户端的ip地址为：", client_addr)
        while self._is_running:
            # 接收客户端发送的数据, 这次接收数据的最大字节数是4
            recv_data = tcp_client.recv(4)
            mjpeg_len = int.from_bytes(recv_data, 'little')
            # print("recv len: ", mjpeg_len)
            tcp_client.send(recv_data)
            recv_data_mjpeg = b''
            remained_bytes = mjpeg_len
            while remained_bytes > 0:
                recv_data_mjpeg += tcp_client.recv(remained_bytes)
                remained_bytes = mjpeg_len - len(recv_data_mjpeg)
            # print("recv stream success")
            if recv_data_mjpeg[:2] != b'\xff\xd8' \
                    or recv_data_mjpeg[-2:] != b'\xff\xd9':
                continue
            mjpeg_data = np.frombuffer(recv_data_mjpeg, 'uint8')
            img = cv.imdecode(mjpeg_data, cv.IMREAD_COLOR)

            self._image_data = img

            # 如果当前正在录制 则将图像数据写入视频文件
            if self._is_recording:
                self._video_writer.write(img)


        tcp_client.close()
        tcp_server.close()

    def get_image_data(self):
        return self._image_data

总结
本项目展示了 M1s 开发板的强大功能和灵活性，可以实现多种网络相机的应用场景，如视频监控、智能门铃、远程会议等。同时也体现了 RISC-V 架构的优势，可以支持多种操作系统和开发方式。
