基于Sipeed M1s Dock实现的网络相机

内容介绍

一、项目描述

（一）项目介绍

该项目目标是完成一个基于Sipeed M1s Dock 的网络相机，相机端定时完成拍摄，将拍摄图片通过wifi传到电脑或服务器中，并在电脑或服务器上编写上位机程序，实现接收图片并合成一个视频。

（二）设计思路

M1S端设计思路

以例程camera_streaming_through_wifi和camera_bypass_lcd为基础，实现通过网络传输摄像头拍摄的图片。设计思路为：在c906芯片上编写初始化相机和WiFi的程序（之后又增加了屏幕显示功能，需初始化屏幕串口），将wifi名称、密码等信息使用IPC功能通过xram传递给e907芯片；e907芯片连接wifi，向指定ip和端口定时发送实时拍摄图片，同时可以接收电脑端程序发送的定时时间，做为下一次图片发送的间隔。

2. 电脑端上位机设计思路

电脑端程序基于python语言开发，使用socket库创建tcp服务端连接，监听发来的信息；使用cv2库解析mjpeg图片、展示图片、合成视频并保存；使用thread库创建多线程，使程序能够同时维持openCV的运行和接收信息，也为之后拓展连接多个设备的开发做准备；使用time库获取时间，作为图片接收时间记录的依据和计算图片间隔时间的依据，用于辅助调试。

（三）软件流程

M1S开发流程图

BL808网络摄像机流程图

电脑上位机接收软件开发流程图

BL808电脑端流程图

二、硬件介绍

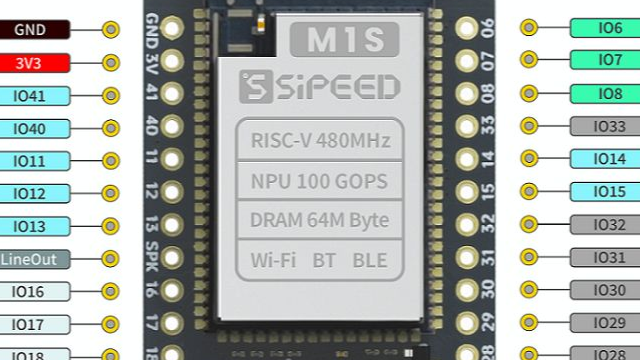

Sipeed M1s Dock模块包含BL808主芯片、触摸屏、摄像头、wifi蓝牙芯片等硬件设施。BL808主芯片包含M0，D0，LP三个处理器，M0是32位处理器，主要负责处理网络数据流和外设访问功能；D0是64位处理器，主要负责多媒体数据的计算和处理；LP负责低功耗模式下的相关功能。

本项目使用M0处理器（e907）进行WiFi连接和图片推流；使用D0处理器（c906）进行图片实时拍摄和屏幕显示。

三、功能展示

（一）实物

微信图片_20230314152523

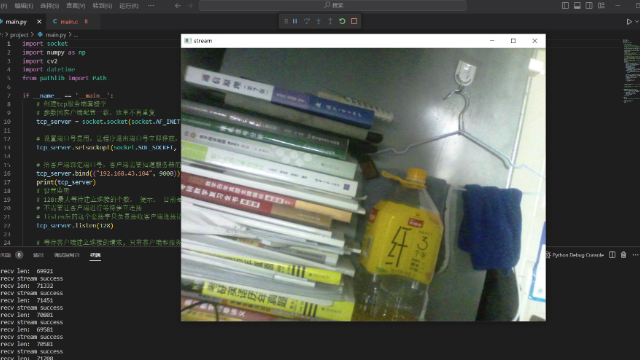

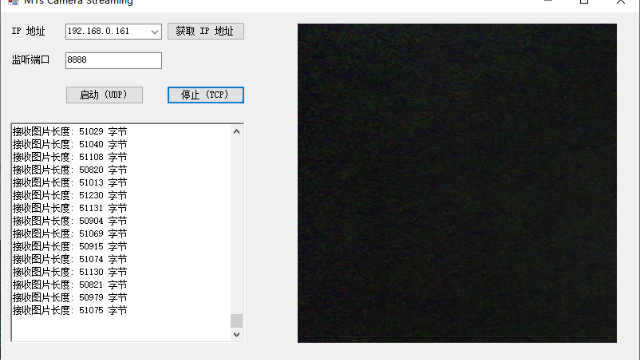

（二）电脑端

（三）最终输出视频

微信截图_20230314152212 微信截图_20230314153158

四、代码片段说明

（一）相机读取、屏幕输出

//读取相机缓存内容
    while(1){
        while (0 != bl_cam_mjpeg_get(&pic, &len)) {
            vTaskDelay(1);
        }
        while (0 != bl_cam_mipi_rgb565_frame_get((uint8_t **)&picture, &length)) {
            vTaskDelay(1);
        }
        printf("[%8u]get mipi rgb565 frame 0x%08x size %ubytes cost %fms ", loop_cnt, (uint32_t)picture, length, (float)(CPU_Get_MTimer_US() - curr_cnt) / 1000);
        BilinearInterpolation_RGB565(picture, 400, 300, draw_buf, 280, 240);    //改变尺寸
        curr_cnt = CPU_Get_MTimer_US();
        //写入屏幕
        for (int i = 0; i < 280 * 240; i++) {
            draw_buf[i] = __builtin_bswap16(draw_buf[i]);
        }
        st7789v_spi_draw_picture_nonblocking(0, 0, 279, 239, draw_buf);
        printf("and lcd_flush cost %fms\r\n", (float)(CPU_Get_MTimer_US() - curr_cnt) / 1000);
        //更新相机缓存
        bl_cam_mipi_rgb565_frame_pop();
        bl_cam_mjpeg_pop();
        loop_cnt++;
        vTaskDelay(100);
    }

循环运行，分别读取mjpeg和rgb565两种图片，mjpeg格式用于输出800*600大小图片推流到电脑端，rgb565用于屏幕显示，之后使用对应pop函数清除缓存。

（二）Wifi推流（components\sipeed\e907\m1s_e907_xram\src\m1s_e907_xram_wifi.c）

while (1) {
            if((CPU_Get_MTimer_MS()>time_delay)&&flush){
                ret = bl_cam_mjpeg_get(&pic, &len);
                csi_dcache_invalid_range((void *)pic, len);
                if (ret == 0) {
                    if (((uint32_t)(uintptr_t)pic + len) > (mjpeg_start_addr + mjpeg_buffer_size)) {
                        /* if mjpeg store edge loop to start*/
                        first_len = mjpeg_start_addr + mjpeg_buffer_size - (uint32_t)(uintptr_t)pic;
                        second_len = len - first_len;
                        csi_dcache_invalid_range((void *)pic, first_len);
                        memcpy(private.stream_buff, pic, first_len);
                        csi_dcache_invalid_range((void *)mjpeg_start_addr, second_len);
                        memcpy(private.stream_buff + first_len, (void *)mjpeg_start_addr, second_len);
                        usb_ptr = private.stream_buff;
                    } else {
                        /*mjpeg data not cut*/
                        usb_ptr = pic;
                        csi_dcache_invalid_range((void *)usb_ptr, len);
                    }

                    uint32_t recv;
_retry2:
                    printf("send jpg len(%d):%ld\r\n", sizeof(len), len);
                    if (write(sock, &len, sizeof(len)) < 0) break;
                    if (read(sock, &recv, sizeof(recv)) < 0) {
                        vTaskDelay(50);
                        goto _retry2;
                    }
                    delay=recv;
                    #define PACK_LEN    (1000)
                    int remain_len = len;
                    if (write(sock, usb_ptr, remain_len) < 0) break;
                    if (read(sock, &recv, sizeof(recv)) < 0) break;
                    if (recv==0) continue;
                    if(delay<1000){
                        if(recv>200)vTaskDelay(recv-300);
                        flush=true;
                    }else{
                        flush=false;
                        if((uint32_t)err>delay) err=0;
                        time_delay=time+(uint64_t)((int)delay-err);
                        //printf("%lld\n",time);
                        //printf("%lld\n",time_delay);
                    }
                    if(flush){
                        bl_cam_mjpeg_pop();
                    }
                }
            }else{
                uint64_t now=CPU_Get_MTimer_MS();
                if(time_delay>(now+2000)) {
                        vTaskDelay(2000);
                        uint32_t send=1;
                    if (write(sock, &send, sizeof(send)) < 0) break;
                }else{
                    now=CPU_Get_MTimer_MS();
                    if(time_delay>now){
                        vTaskDelay(time_delay-now);
                        continue;
                    }
                    int temp=(int)((now-time)-delay);
                    if(temp<500) err+=temp;
                    printf("delay:%lld;+/-:%i\n\n",now-time,err);
                    time=now;
                    flush=true;
                }
            }
        }

图片推流程序代码，循环处理。当达到发送间隔时间，且未发送成功时，持续读取相机图片，发送图片，发送成功后收到电脑端回应发送间隔，根据发送间隔计算下一次发送时间，未到时间持续循环等待，不发送。

五、主要难题与解决方案

（一）无法连接到WiFi

库文件中components\sipeed\e907\m1s_e907_xram\src\m1s_e907_xram_wifi.c文件存在问题，wifi的ip和端口被写死，无法与C906主函数中填写的wifi配置一致，更改后即可。

（二）图片推流问题

无法确定推流图片电脑端是否完整接收，导致有时解码不出来，程序出现问题，同时BL808部分不会重传。

解决办法为接收到信息后验证信息，回复是否接收完整。BL808接收到回复信息后完成下一步操作，接收到的代码为不成功时进行重传。后又增加了更改间隔时间功能，若接收成功，电脑端回复间隔时间，BL808根据新的间隔时间发送图片。

（三）无法同时推流和屏幕显示

屏幕显示rgb565格式，推流mjpeg格式，且图片尺寸不同。mjpeg对图片进行压缩，适合网络传输，rgb565有合适的尺寸大小转换函数且可以直接写入屏幕的缓存，适合各自用途，最好的解决办法为分别生成两种图片。

经过实验发现，直接初始化两种格式后，只保留最后一次的设置，之前的初始化被覆盖，所以显示有问题。解决方法为，在components\platform\hosal\bl808_hal\bl_cam.c文件中，修改其中初始化函数，在当中修改DSP2_MISC_Scaler_Input_Select (DSP2_MISC_SCALER_1_ID, DSP2_MISC_SCALER_DSP2_INPUT);和DSP2_Scaler_Set_Input (DSP2_MISC_SCALER_B, DSP2_MISC_SCALER_DSP2_INPUT);

/*change DSP2_MISC_SCALER_2_ID to DSP2_MISC_SCALER_1_ID by myself --YuHao*/
DSP2_MISC_Scaler_Input_Select(DSP2_MISC_SCALER_1_ID, DSP2_MISC_SCALER_DSP2_INPUT);
DSP2_MISC_Scaler_Init(DSP2_MISC_SCALER_1_ID, &scaler_cfg);
DSP2_MISC_Scaler_Enable(DSP2_MISC_SCALER_1_ID);
 /*change DSP2_MISC_SCALER_C to DSP2_MISC_SCALER_B by myself --YuHao*/
DSP2_Scaler_Set_Input(DSP2_MISC_SCALER_B, DSP2_MISC_SCALER_DSP2_INPUT);
DSP2_YUV2RGB_Init(DSP2_YUV2RGB_PARAM_8BIT_BT601);
DSP2_YUV2RGB_Set_Input(DSP2_YUV2RGB_A, DSP2_YUV2RGB_INPUT_SCALER_B);

六、未来计划

可以在该模块上加入AI模型，拍摄图片的同时对图片进行一些识别。例如结合项目3、4的人脸识别模块，对识别到的人脸进行拍摄上传，同时发送识别结果。也可以通过连接舵机等设备，达到人脸跟踪和人形跟踪的效果。同时调用屏幕的触摸功能，设计人机交互，可以通过此功能设置wifi、选择工作模式、增删人脸识别结果等。通过这样的一个模块，未来可以实现很多功能。

七、附件（源码）

链接：https://pan.baidu.com/s/1sr7bc4wBUzB1GqaAmvXiFQ?pwd=5po8
提取码：5po8
