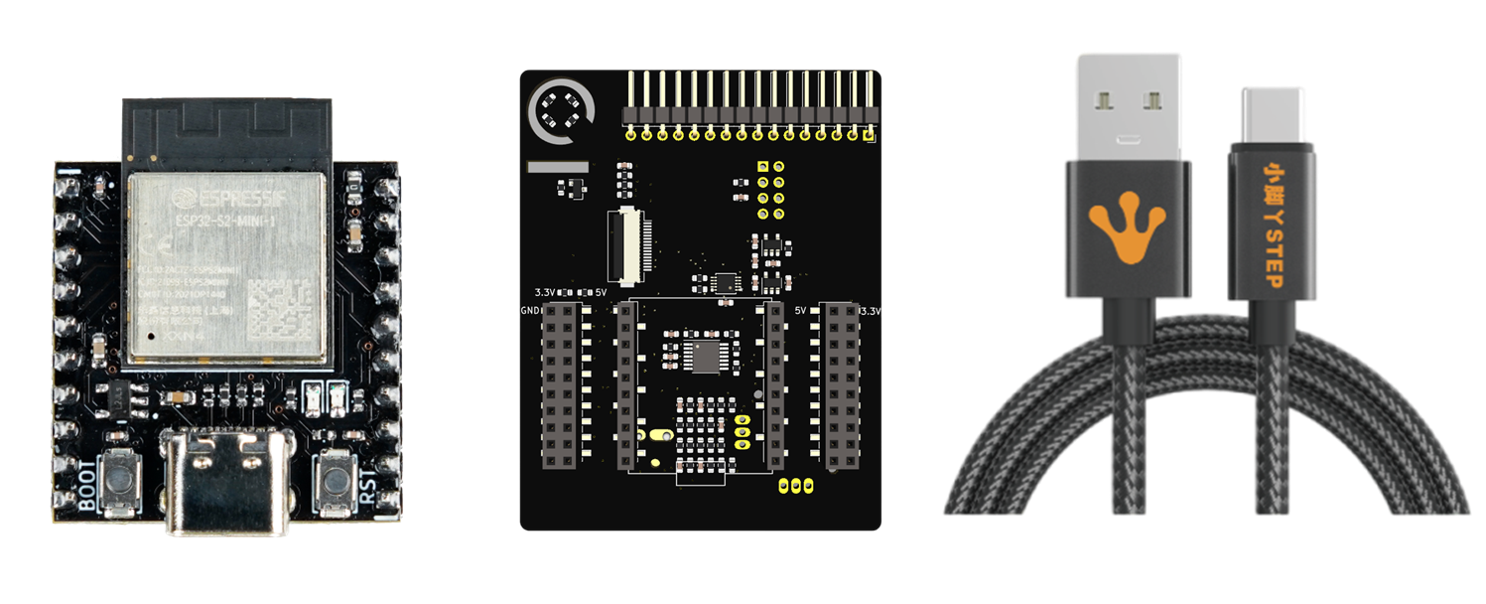

本项目基于ESP32-S2模块制作USB键盘鼠标设备，实现鼠标移动、点击、滚动以及键盘输入字符的功能。

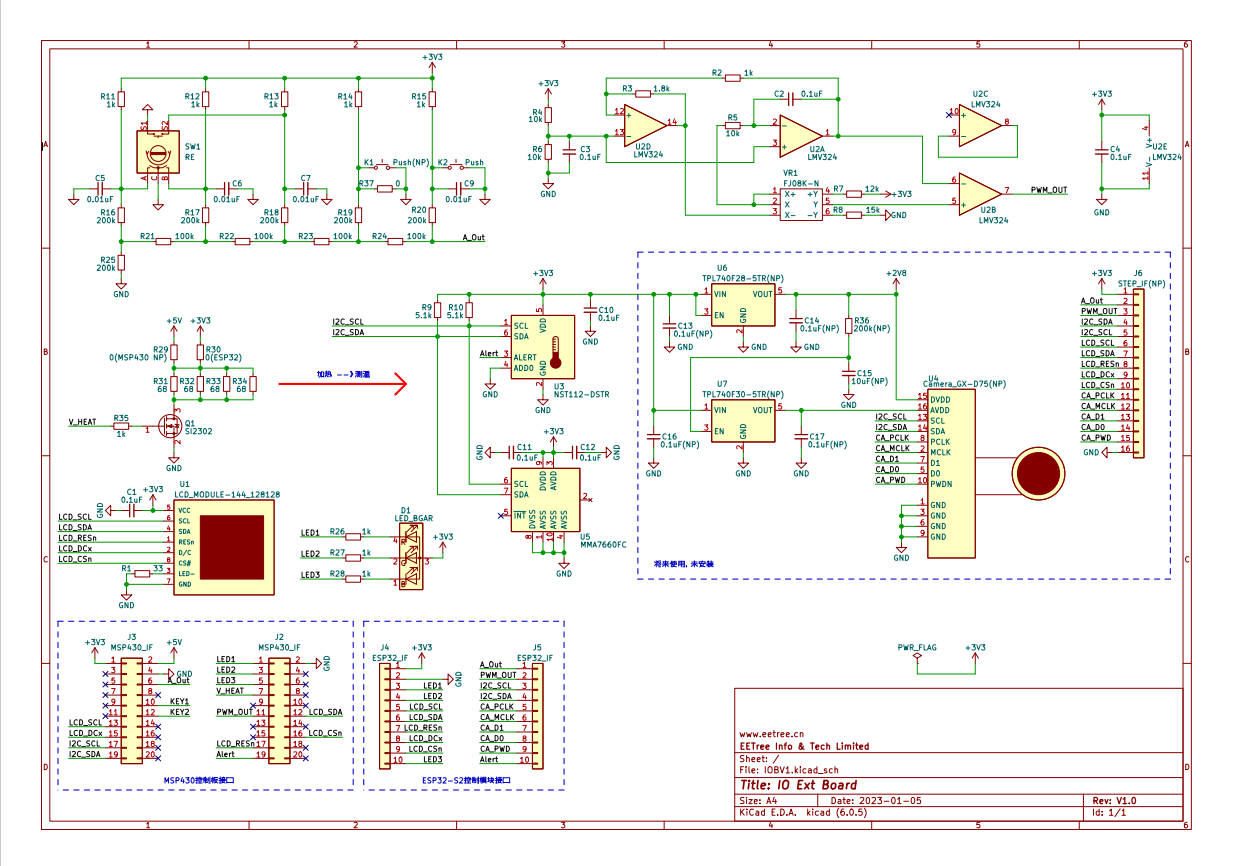

本项目使用扩展板如下功能：

• 按键、旋转编码器输入 - 以模拟信号的方式
• 双电位计控制输入 - 以数字信号的方式

• Arduino IDE：用于代码编写、调试及上传

• 手柄位置读取：手柄的x、y方向分别为一个电位器，通过改变手柄的位置可改变输出PWM的频率和占空比。程序中，利用外部中断进行捕获，同时判断是上升沿还是下降沿，并记录时间，两上升沿间的时间间隔为PWM周期，上升沿与下降沿间的时间间隔为一个PWM周期中的高电平时间。

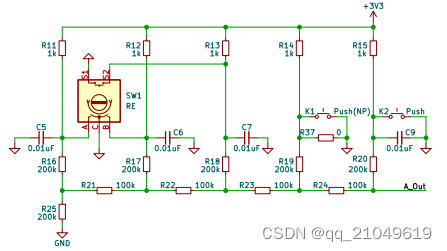

• 编码器及按键读取：IO扩展板上的1个按键和旋转编码器的3个输入端口通过R-2R电阻网络的方式连接在一起，生成一个模拟电压量，按下任何一个按键或转动编码器都会改变这个模拟电压量的值。

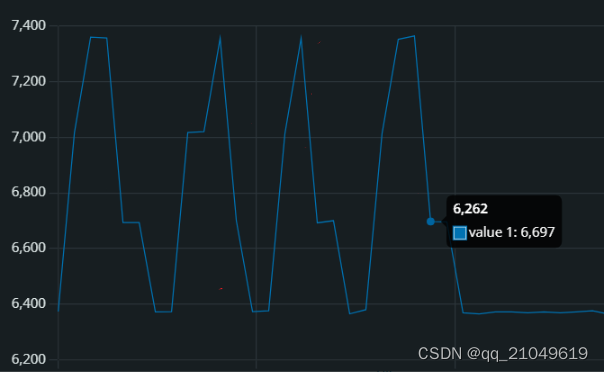

  编码器转动方向会决定AC先导通还是BC先导通，由此可以判断编码器转动的方向及圈数。

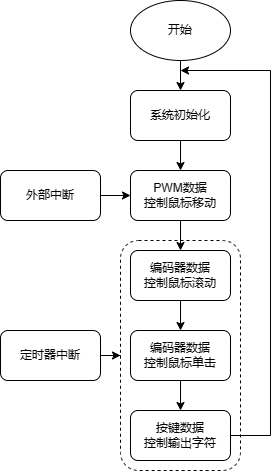

• 鼠标控制：通过调用USB.h和USBHIDMouse.h实现鼠标的移动、点击和滚动。
• 键盘控制：通过调用USB.h和USBHIDKeyboard.h实现输入字符功能。

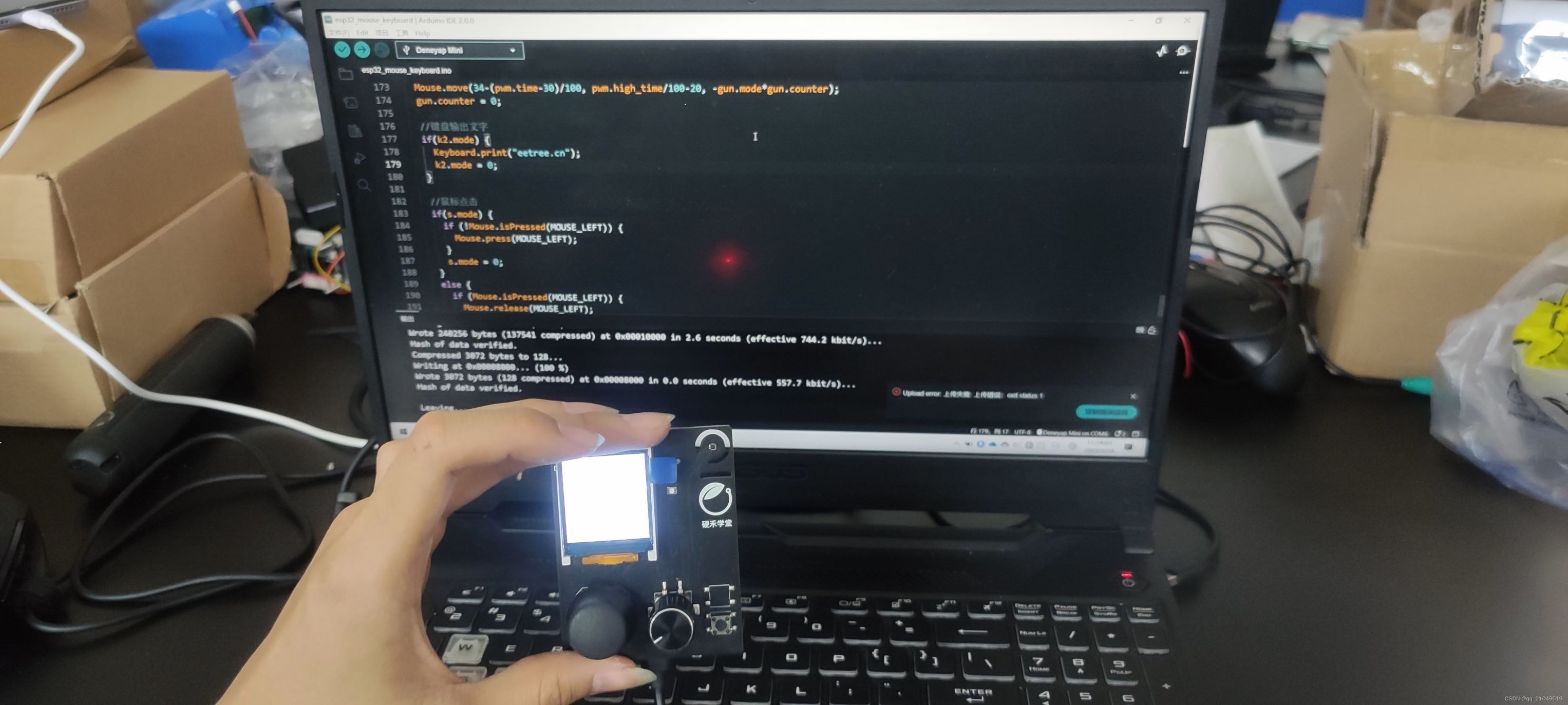

• 鼠标移动：通过手柄摇杆移动鼠标
• 鼠标点击和滚动：通过转动及按下编码器，实现鼠标滚动和点击
• 输入字符：通过按下按键，实现模拟键盘输入一串字符


利用外部中断对上升沿及下降沿进行捕获，同时根据电平状态判断是上升沿还是下降沿，并记录时间，两上升沿间的时间间隔为PWM周期，上升沿与下降沿间的时间间隔为一个PWM周期中的高电平时间。

#define PWM_OUT 2

pinMode(PWM_OUT, INPUT);

//启用外部中断
attachInterrupt(PWM_OUT, pwm_interrupt, CHANGE);

//PWM捕获
void pwm_interrupt() {
  if (digitalRead(PWM_OUT)) {  //上升沿
    pwm.time = micros() - pwm.prev_time;
    pwm.prev_time = micros();
  }
  else {  //下降沿
    pwm.high_time = micros() - pwm.prev_time;
  }
}

在定时器中断（1ms）中，利用ADC采集引脚上的模拟电压，因为扩展板上的按键和编码器通过R-2R电阻网络连接在一起，产生一个模拟电压量，按下任何一个按键或转动编码器都会改变这个模拟电压量的值，所以利用该电压值便可以反推出按键及编码器的状态。
读取到按键状态改变时，会判断改变的时间间隔，实现消抖的目的。
编码器转动方向会决定AC先导通还是BC先导通，由此可以判断编码器转动的方向及圈数。

#define A_OUT 1

hw_timer_t* timer = NULL;  //声明一个定时器

/定义一个判断按钮的结构体
typedef struct {
  unsigned long counter = 0;  //计时器
  int prev_value = 0;         //前一状态
  int now_value;              //当前状态
  int mode = 0;
} Button;

struct {
  int mode = 0;                 //一个周期总时间
  int counter = 0;              //一个周期高电平时间
} gun;

struct {
  unsigned long prev_time;    //前一计时时间
  int time;                   //一个周期总时间
  int high_time;              //一个周期高电平时间
} pwm;

Button k2, s, ac, bc;

//定时器中断函数
void IRAM_ATTR onTimer() {
  int k2_now = k2.now_value;
  int s_now = s.now_value;
  int ac_now = 0;
  int bc_now = 0;
  switch (analogRead(A_OUT)) {
    case 1112 ... 1368:
      ac_now = 1;
      bc_now = 1;
    case 2176 ... 2328:  //k2
      k2_now = 1;
      break;

    case 4952 ... 5208:
      ac_now = 1;
      bc_now = 1;
    case 5942 ... 6210:  //s 5942 ... 6198
      s_now = 1;
      k2_now = 0;
      break;

    case 6550 ... 6850:  //6580 ... 6836
      ac_now = 1;
      break;
    case 6870 ... 7180:  //6902 ... 7158
      bc_now = 1;
      break;
    case 6220 ... 6530:  //6257 ... 6513
      ac_now = 1;
      bc_now = 1;
    case 7220 ... 7520:  //7252 ... 7508
      k2_now = 0;
      s_now = 0;
      break;
  }

  k2.prev_value = k2.now_value;
  k2.now_value = k2_now;
  s.prev_value = s.now_value;
  s.now_value = s_now;
  ac.prev_value = ac.now_value;
  ac.now_value = ac_now;
  bc.prev_value = bc.now_value;
  bc.now_value = bc_now;

  if (s.now_value != s.prev_value) {
    if (s.now_value) {
      s.counter = millis();
    }
    else if (millis()-s.counter > 50) {
      s.mode = 1;
    }
  }

  if (k2.now_value != k2.prev_value) {
    if (k2.now_value) {
      k2.counter = millis();
    }
    else {
      if (millis()-k2.counter > 50) {
        k2.mode = 1;
      }
      else {
        k2.mode = 0;
      }
    }
  }

  //判断编码器方向并计数
  if (ac.now_value && bc.now_value) {
    if (ac.prev_value && !bc.prev_value) {
      gun.mode = -1;
      gun.counter++;
    }
    else if (!ac.prev_value && bc.prev_value) {
      gun.mode = 1;
      gun.counter++;
    }
  }
  else if (!ac.now_value && !bc.now_value) {
    if (ac.prev_value && !bc.prev_value) {
      gun.mode = 1;
      gun.counter++;
    }
    else if (!ac.prev_value && bc.prev_value) {
      gun.mode = -1;
      gun.counter++;
    }
  }
}

//启用定时器中断（每1ms触发）
timer = timerBegin(0, 80, true);  //定时器0，80MHz
timerAttachInterrupt(timer, &onTimer, true);
timerAlarmWrite(timer, 1000, true);  //us
timerAlarmEnable(timer);

PWM的频率和占空比分别反映了手柄X和Y方向上的移动。根据捕获到的PWM频率及占空比与其在原点处的偏差，传入Mouse.move函数中对鼠标进行移动操作。
根据中断中记录到的编码器转动方向及转动圈数，传入Mouse.move函数中对鼠标进行滚动操作。
根据中断中记录到的单击标志位，使用Mouse.press及Mouse.release函数中对鼠标进行单击操作。

#include "USB.h"
#include "USBHIDMouse.h"

USBHIDMouse Mouse;  //声明一个鼠标对象

Mouse.begin();
USB.begin();

//鼠标移动及滚动
Mouse.move(34-(pwm.time-30)/100, pwm.high_time/100-20, -gun.mode*gun.counter);
gun.counter = 0;

//鼠标点击
if(s.mode) {
  if (!Mouse.isPressed(MOUSE_LEFT)) {
    Mouse.press(MOUSE_LEFT);
  }
  s.mode = 0;
}
else {
  if (Mouse.isPressed(MOUSE_LEFT)) {
    Mouse.release(MOUSE_LEFT);
  }
}

根据中断中记录到的键盘输入标志位，使用Keyboard.print函数中进行字符输入操作。

#include "USB.h"
#include "USBHIDKeyboard.h"

USBHIDKeyboard Keyboard;  //声明一个键盘对象

Keyboard.begin();
USB.begin();

//键盘输出文字
if(k2.mode) {
  Keyboard.print("eetree.cn");
  k2.mode = 0;
}

打印串口信息过程中，有时会导致板子卡死，使用其他软件无法读取串口信息。
在串口打印过程中增加延时，外接RX1、TX1。有群友说使用CDC时串口初始化函数Serial.begin()中无需添加波特率，暂时还未尝试。

1. 使用串口软件vofa，无法读取到串口发送回来的消息，可能是与该板子使用CDC传输串口信息有关。
2. 打印串口信息，有时会导致板子卡死。
3. 有时候会误触到背面的模拟引脚，导致误操作。

1. 为模块增加外壳，避免手触碰到模拟引脚，导致误操作。
2. 尝试使用ESP32C3实现蓝牙鼠标键盘功能。
3. 增加简单的左键长按、右键点击的功能。
4. 学习LVGL库,实现简单UI界面。
