基于ESP32+IO扩展板实现的USB键盘鼠标设备

内容介绍

项目介绍

本项目是基于2023寒假一起练平台（5）- 基于ESP32 WiFi 的综合应用完成的项目5- 实现一个USB键盘鼠标设备，使用IO扩展板上的一个用X、Y二轴电位计制作的游戏手柄，并且此芯片支持USB通信。实现一个USB鼠标&键盘复合设备，摇动游戏手柄实现鼠标的移动，一个按键实现左键点击，另一个按键按下实现键盘敲入一串字符"eetree.cn"

简单的硬件介绍板卡详情

ESP32-S2-MINI-1模块：ESP32 S2 开发板除了ESP32wifi模组之外还集成了USB TYPE -C接口，两个按键，一个电源指示灯，一个用户LED灯，2排10pin的排针，将重要IO引出。使用USB供电或通过排针3.3V供电。ESP32-S2 是一款高度集成、高性价比、低功耗、主打安全的单核 Wi-Fi SoC，具备强大的功能和丰富的 IO 接口。
输入、输出扩展板：由于本次做的项目只需要使用旋转编码器/按键、摇杆两处IO扩展板外设，所以简单列一下这里的外设：
1. 按键、旋转编码器输入 - 以模拟信号的方式
2. 双电位计控制输入/摇杆 - 以数字信号的方式

功能分析

由于本次做的项目只需要使用旋转编码器/按键、摇杆两处IO扩展板外设，所以简单分析一下这两处的电路：

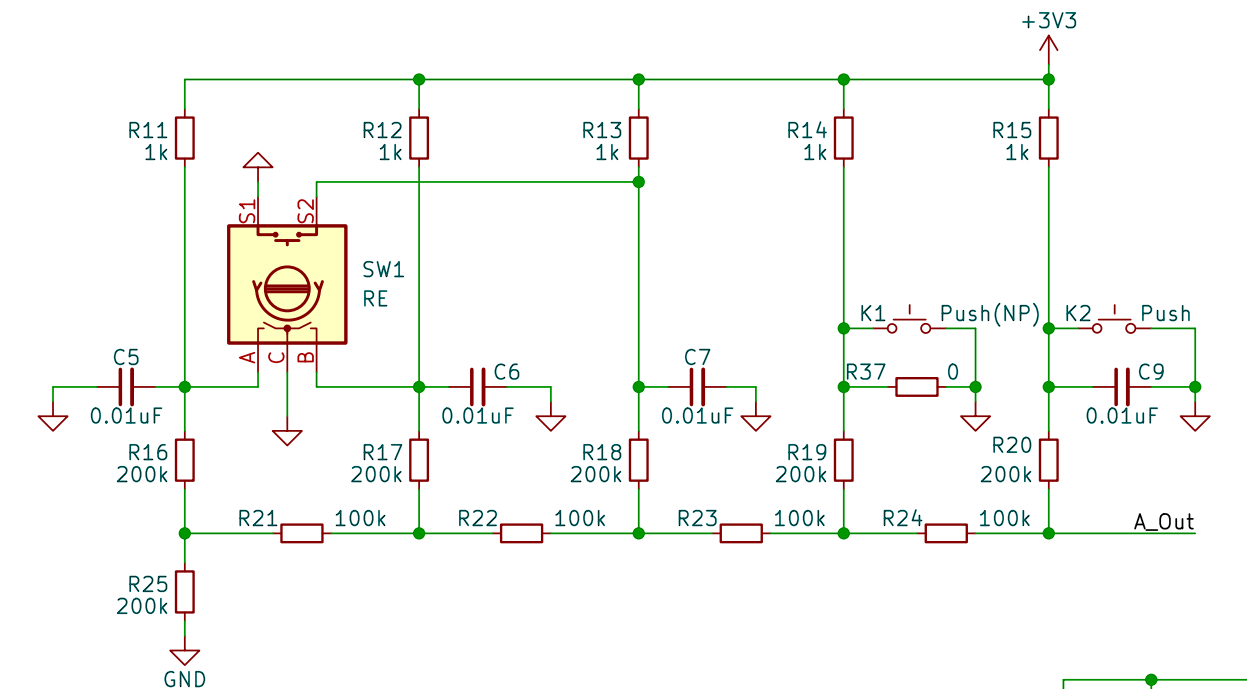

IO扩展板卡上的旋转编码器和按键被接入了一组电阻网络：
1. 在这部分电阻网络当中，将旋转编码器顺时针和逆时针转动时，A、B脚产生的相位不同脉冲信号引入到电阻网络当中，通过电阻分压，实现了将PWN信号转换为模拟信号的功能。
2. 当转动旋转编码器时，可以将A、B两脚发出的PWM波，视为加载R16和R17电阻上的电压在不同时刻交替变化，产生的A_Out使用ESP32采样之后，可以看到电平锯齿状变化，其中下降后保持的电平不同，此时使用状态机可以进行判断。
3. 同理，按下旋转编码器后，S2产生低电平，被加载到C7附近，A_Out被降低至一个更低的值。此时，A_Out为一个稳定的，较低的电压值。
4. 同样，当K1被按下时，电压被降低至最低值。

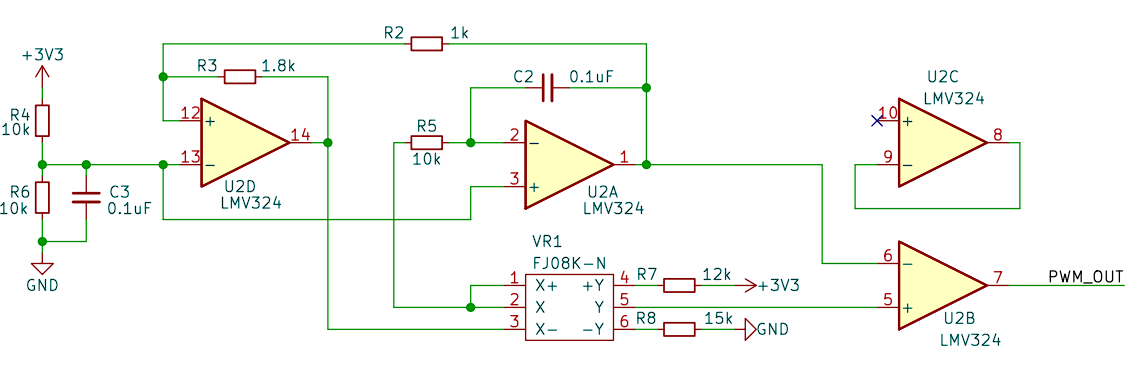

IO扩展板卡上的摇杆器件FJ08K与一个四运放LMV324的网络相连如图所示：
1. 此时，将4运放分开来看：（这部分看的不是很细，可能说错了一些）
  1. U2D的作用为将电压分压之后，实现为X+的输出提供积分(借助C2)，以及为U2A的V+以及X-进行电压传递的任务。——总体来说起一个提供电压基准的工作
  2. U2A的作用为实现一个R-C迟滞-震荡电路。U2A的输出端会产生一个震荡信号。
  3. U2B的V+与Y的输出相连，Y的输出为一个在Vcc_GND之间的分压；U2B的V-与震荡信号相连。可以看出，V2B被当做一个比较器使用，产生的信号为VCC-GND的PWM信号。
  4. U2C没有被使用。
  5. 总结一下： 在该电路当中，将2组分压信号输入转化为一个PWM信号。

设计思路

在前文已经分析过了两处重要的外设电路，所以在这里不再分析电路，直接说代码思路。

1. 总体思路：

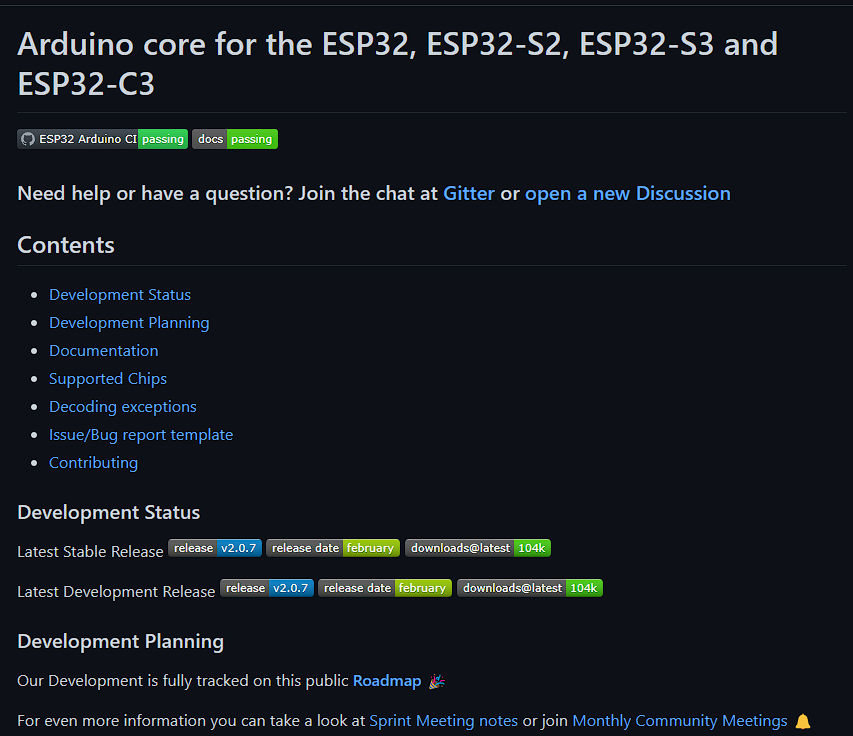

  1. 使用ARDUINO-IDE进行开发：在ESP-IDF当中，下载/调试使用的USB-CDC和键盘外设存在一定冲突（堆栈问题），而ARDUINO-IDE对于USB处理有着另外的方法，因此这里使用ARDUINO-IDE进行项目的开发，以方便调试值的打印和USB外设功能能够两全其美。
  2. 使用定时器完成外设扫描、更新任务：由于本次项目需要频繁采集模拟值、PWM占空比等值，因此在获取信号时，如果全部加入loop当中，对于模拟量和数字量的采集也不用那么频繁，必然添加延时语句，会造成处理逻辑的阻塞等不良情况，因此采用ESP32S2的硬件定时器完成轮询功能。
```
hw_timer_t* timer_analog = NULL;
hw_timer_t* timer_joystick = NULL;
hw_timer_t* timer_led_fade = NULL;
```
  3. 使用USB库： ARDUINO的ESP库提供了良好的硬件外设支持，键盘、鼠标等只需要导入HID库即可：
```
#include "USB.h"
#include "USBHIDKeyboard.h"
#include "USBHIDMouse.h"
```
  4. 使用状态机判断模拟按键状态： 由于模拟电压不一定保持稳定，读取时有出现噪声和毛刺的可能，因此在轮询模拟电压时，采用状态机的方式再三确认按键被按下，同时也避免了枯燥的count。
```
typedef enum key_status {
    IDLE,
    PrePressed,
    OnPressed,
    Pressed,
    AfterPressed,
    Released
}key_status;
```
  5. 在主程序中才进行一些外设的调用： 可能是ARDUINO外设支持的问题，extern的变量可能不会在定时任务中被正确更新（比如TFT屏幕），因此在外设支持当中，只传递值，而较少直接调用第三方外设防止出现意外问题。主循环例子如下:
```
  if (akeys.key == EncoderPressed && akeys.status == Pressed) {
    if (!Mouse.isPressed(MOUSE_LEFT)) {
      Mouse.press(MOUSE_LEFT);
      digitalWrite(LED1_PIN,HIGH);
    }
  } else {
    Mouse.release(MOUSE_LEFT);
  }
  if (x_dis != 0 || y_dis != 0) {
    digitalWrite(LED2_PIN,HIGH);
    Mouse.move(x_dis, y_dis, 0);
  }
```

所有模拟值和PWM的值都是在特定环境下测试的，如果需要迁移代码，请自行重新打表！！！！

旋转编码器和按钮部分：由于这里主要使用模拟采样，因此使用结构体保存每次采样的结果，同时加入按键状态机和判断函数，对于获取的电压值进行处理、判断按键状态。
1. 因为需要获取模拟量，因此直接使用ARDUINO的内置函数实现：akeys.analogValue = analogRead(1);其中，akeys是所有按键的结构体，analogRead为获取一个0-4095之间的模拟值（此时的模拟方案设置为：analogReadResolution(12);，1为连接IO扩展板的引脚编号）
2. 在定时器中，每次判断按键是否合理后，即进入更新状态的阶段，只有当按键被确认为是Pressed的状态之后，才在主程序当中进行更新。（实例程序如上）
3. 为了防止模拟电压的噪声，在状态机中采用冗余设计，通过反复采集模拟量再更新状态，代码实现如：
```
/**
 *@brief 更新传入的状态
 *
 * @param status_old 上一次的状态
 * @return key_status 本次的状态
 */
key_status ModifyKey(key_status status_old) {
    switch (status_old) {
    case PrePressed:
        return OnPressed;
        break;
    //省略一些状态判定，作为冗余设计，最后才判定为Pressed
        case Released:  //Release不单独更新
        return Released;
        break;
    default:
        return IDLE;
        break;
    }
}
```
4. 为保证每次状态更新的正确性，在“打表”算出每个按键的模拟量之余，采用宏来设置一个合理的阈值，防止采入其他量，打表和阈值（ACCURACY宏）如图：
```
#define CLOCKWISE_V 3400
#define ANTICLOCKWISE_V 3300
#define ENCODER_PRESSED_V 2800
#define KEY_V 1000
#define ACCURACY 1000
```
5. 由于两种旋转当中的“电压台阶”过于相近，因此最后的代码当中，我选择放宽电压阈值，忽略这两种状态——并未使用正转和反转这两种行为，而是仅仅将：
  1. 旋转编码器按下： 设置为左键
  2. 按钮按下： 设置为打印项目要求的“eetree.cn”字符串。

摇杆部分：

使用Arduino的内置函数pulseIN(<pin>,<level>)进行采集，采集到的信号为电平为<level>时在<pin>引脚上产生的脉冲计数。因为摇杆位置不同时，X-Y之间产生的脉冲高电平时长不同，这里暂且使用这个高电平的值作为判断摇杆方向的依据。打表如下，被封装为一个枚举类型：
```
typedef enum joyStickDest {
  Up = 1178,
  Up_Right = 1111,
  Right = 1384,
  Down_Right = 1815,
  Down = 2850,
  Down_Left = 3000,
  Left = 2640,
  Up_Left = 1650,
  CENTER = 2000
} joyStickDest;
```

但是其实相当难按出对应打表的值，因此添加一个容差，让我们更方便按出这些值，同时，斜上方的值更难按出，因此，添加一个容差系数，代码如下：

// 定义容差和容差系数OBLIQUE
#define RANGE 1 //每次鼠标的运动范围
#define ACCURACY 40
#define OBLIQUE 4

//省略调试和过程代码，进入扫描函数

//pulsein被保存为duration变量
  if (duration > Up_Left - ACCURACY * OBLIQUE && duration < Up_Left + ACCURACY * OBLIQUE) {
    return Up_Left;
  } else if (duration > Up - ACCURACY && duration < Up + ACCURACY) {
    return Up;
  } else if
      //之后的代码省略

此时再对方向进行值更新的封装（多层封装是因为为了测试能否在.h之中就操作外设，结果是不行，但是保留了这个利于解耦合的分层结构）：

//解耦函数
void MoveMouse(joyStickDest joystick, int *x_dis, int *y_dis) {
  switch (joystick) {
    case Up:
      *x_dis = 0;
      *y_dis = -RANGE;
      break;
    case Up_Right:
      *x_dis = RANGE;
      *y_dis = -RANGE;
      break;
  //省略其他case

//主程序业务代码
if (x_dis != 0 || y_dis != 0) {
    digitalWrite(LED2_PIN,HIGH);
    Mouse.move(x_dis, y_dis, 0);
  }

屏幕显示和其他杂项：
1. 屏幕显示一开始想做的，也引入了#include <Adafruit_ST7735.h>这个库，但是发现，由于没有连接ESP32S2的SPI外设，而采用软件SPI的刷新速度特别慢，因此这个方案被放弃了。本来预期的显示效果如下：
  1. 将屏幕取而代之的是使用指示灯来表示是否有操作，同时在程序开开始将屏幕刷新为黑屏来判断是否正确进入主程序（部分时候，电脑并不会识别外设，因此屏幕默认是白色的）。

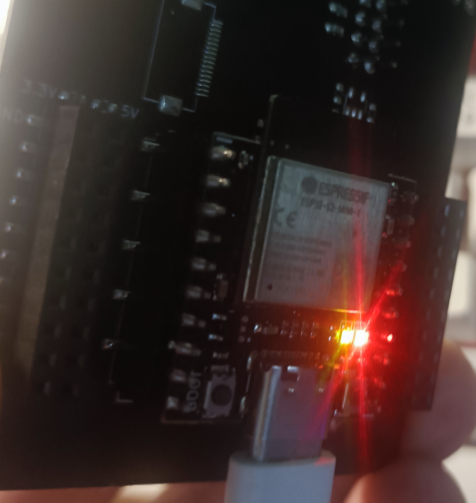

2. 指示灯：使用定时器操作ESP32S2模组上的指示灯（即LED_GREEN，被分配在40脚），定时器更新时关闭指示灯，有操作时开启指示灯。（本来预计用扩展板上的灯，结果发现被硬件串口占了，就没使用）
```
void IRAM_ATTR led_fade_callback(){
  digitalWrite(LED1_PIN,LOW);
  digitalWrite(LED2_PIN,LOW);   //后来未使用串口灯，两个灯的宏被定义为同一个
}
```
  1. 具体效果为：有按键操作时，指示灯轻微亮一下；当操作摇杆时，灯常亮
  2. 引入DEBUG宏： 串口发送是相当占时间的，同时由于在Linux下开发，缺乏良好的串口绘图软件，因此希望一次只检测一个串口值，使用DEBUG宏控制各个文件当中监测量的输出，如：
```
#define DEBUG_JOYSTICK

//在功能函数当中
#ifdef DEBUG_JOYSTICK
  Serial.printf("%ld\n", duration); //打印当前获取的脉冲数
#endif
```

框图和软件流程图框图

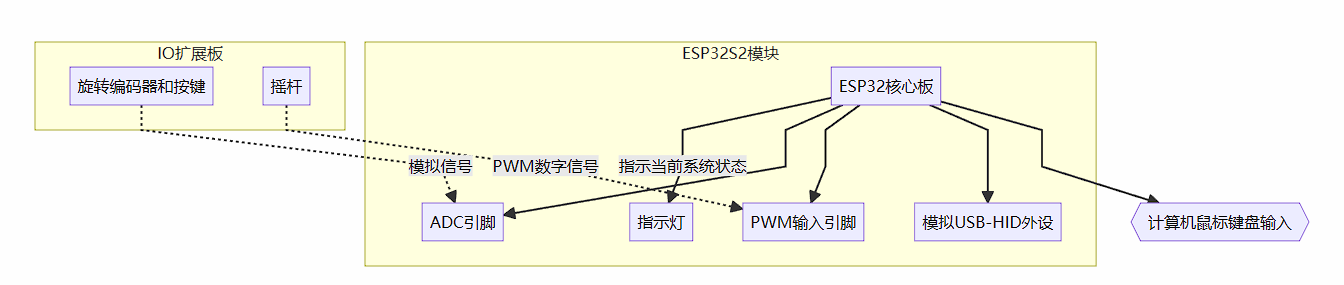

ForUvha01uMsP0QArHicO1dngoBB

软件流程图

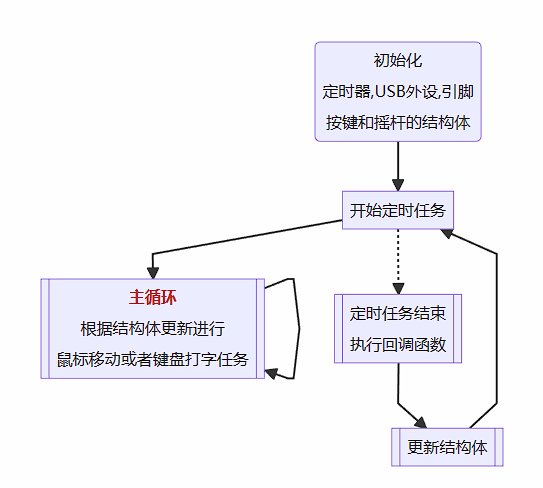

FuQuXpIdSuNUdlhvOuDP5uij8Kr3

实现的功能及图片展示实现功能

可以根据摇杆输入实现鼠标的8相移动（斜上方和斜下方可能比较难按，但是正方向绝对没问题）。
旋转编码器按下与鼠标左键的功能等同，每次按下只持续一次点击。
按键按下可以在光标选定区域打印：eetree.cn

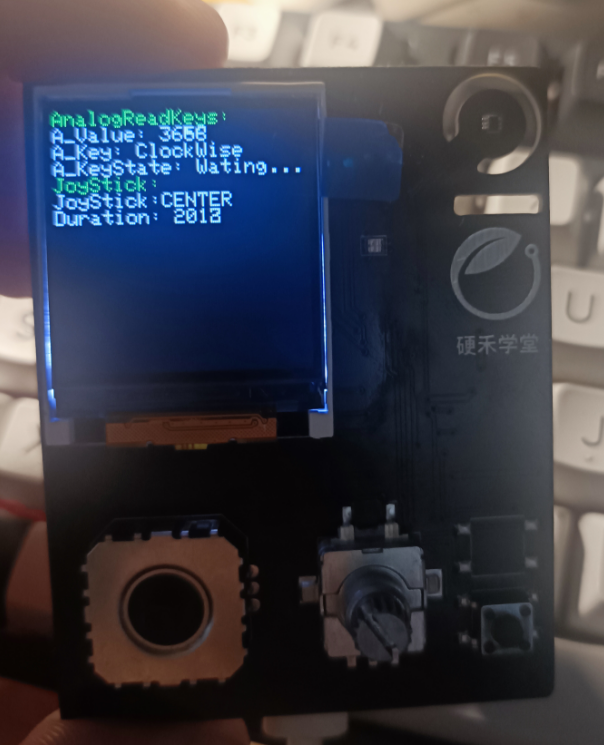

图片展示

详情请看视频，图片静态效果比较差

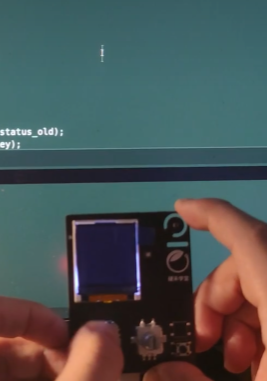

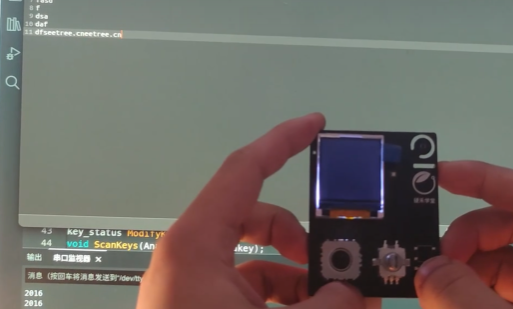

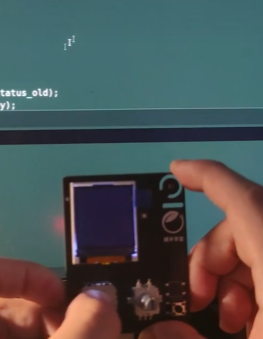

Ft_t60rVrHXOiWDFpmgammHU63h6 FvPLNINZ6AaB05kFeZO4g4toMzHV Fmg-m7KGZCDS3LlZ_TbYqV0--mtH

鼠标残影拍的比较差，抱歉抱歉

打印EETREE

主要代码片段及说明

项目主程序：

#include "AnalogKeys.h"
#include "JoyStick.h"
#include "displayStatus.h"

#include "USB.h"
#include "USBHIDKeyboard.h"
#include "USBHIDMouse.h"

#include <Adafruit_GFX.h>     // Core graphics library
#include <Adafruit_ST7735.h>  // Hardware-specific library for ST7735

#define ARDUINO_FEATHER_ESP32

#define TFT_CS 13
#define TFT_RST 18
#define TFT_DC 17
#define TFT_MOSI 21  // Data out
#define TFT_SCLK 41  // Clock out

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);


#define LED1_PIN 40
#define LED2_PIN 40
void IRAM_ATTR led_fade_callback();

USBHIDMouse Mouse;

#define DEBUG_MAIN

USBHIDKeyboard Keyboard;
hw_timer_t* timer_analog = NULL;
hw_timer_t* timer_joystick = NULL;
hw_timer_t* timer_led_fade = NULL;

int count = 0;

AnalogReadKeys akeys;
void IRAM_ATTR analog_key_read();

int x_dis, y_dis;
void ARDUINO_ISR_ATTR joystick_read();
extern unsigned long duration;
joyStickDest joystickdst;

void setup() {
#ifdef DEBUG_MAIN
  Serial.begin(115200);
#endif
  //set the resolution to 12 bits (0-4096)
  analogReadResolution(12);
  Mouse.begin();
  Keyboard.begin();
  USB.begin();

  pinMode(JOY_STICK_PIN, INPUT);
  //调试灯
  pinMode(LED1_PIN,OUTPUT);
  pinMode(LED2_PIN,OUTPUT);

  tft.initR(INITR_144GREENTAB);  // Init ST7735R chip, green tab
  tft.fillScreen(ST77XX_BLACK);

  timer_analog = timerBegin(0, 80, true);                      //设置定时器0，80分频，定时器是否上下计数
  timerAttachInterrupt(timer_analog, &analog_key_read, true);  //定时器地址指针，中断函数名称，中断边沿触发类型
  timerAlarmWrite(timer_analog, 4000, true);                   //操作那个定时器，定时时长单位us，是否自动重装载
  timerAlarmEnable(timer_analog);                              //打开那个定时器

  //摇杆控制函数

  timer_joystick = timerBegin(1, 80, true);
  timerAttachInterrupt(timer_joystick, &joystick_read, true);
  timerAlarmWrite(timer_joystick, 7000, true);
  timerAlarmEnable(timer_joystick);

  timer_led_fade = timerBegin(2,80,true);
  timerAttachInterrupt(timer_led_fade,&led_fade_callback,true);
  timerAlarmWrite(timer_led_fade,10000,true);
  timerAlarmEnable(timer_led_fade);


}

void loop() {



  if (akeys.key == KEY && akeys.status == Pressed) {
    count++;
    // type out a message
    digitalWrite(LED1_PIN,HIGH);
    Keyboard.print("eetree.cn");
  }
  if (akeys.key == EncoderPressed && akeys.status == Pressed) {
    if (!Mouse.isPressed(MOUSE_LEFT)) {
      Mouse.press(MOUSE_LEFT);
      digitalWrite(LED1_PIN,HIGH);
    }
  } else {
    Mouse.release(MOUSE_LEFT);
  }
  if (x_dis != 0 || y_dis != 0) {
    digitalWrite(LED2_PIN,HIGH);
    Mouse.move(x_dis, y_dis, 0);
  }
}

void IRAM_ATTR analog_key_read() {
  akeys.analogValue = analogRead(1);
  ScanKeys(&akeys);
}

void IRAM_ATTR joystick_read() {
  joystickdst = scanJoyStick();
  MoveMouse(joystickdst, &x_dis, &y_dis);
}

void IRAM_ATTR led_fade_callback(){
  digitalWrite(LED1_PIN,LOW);
  digitalWrite(LED2_PIN,LOW);
}

按键输入控制：

/*
 * @Description:
 * @Author: MALossov
 * @Date: 2023-03-10 23:04:41
 * @LastEditTime: 2023-03-12 19:58:18
 * @LastEditors: MALossov
 * @Reference:
 */
#ifndef _ANALOGKEYS_H_
#define _ANALOGKEYS_H_

// #define DEBUG_ANALOGKEYS


#define CLOCKWISE_V 3400
#define ANTICLOCKWISE_V 3300
#define ENCODER_PRESSED_V 2800
#define KEY_V 1000
#define ACCURACY 1000

typedef enum keys {
    ClockWise,
    AntiClockWise,
    EncoderPressed,
    KEY
}keys;

typedef enum key_status {
    IDLE,
    PrePressed,
    OnPressed,
    Pressed,
    AfterPressed,
    Released
}key_status;

typedef struct AnalogReadKeys {
    int analogValue;
    keys key;
    key_status status;
}AnalogReadKeys;

key_status ModifyKey(key_status status_old);
void ScanKeys(AnalogReadKeys* akey);

/**
 *@brief 更新传入的状态
 *
 * @param status_old 上一次的状态
 * @return key_status 本次的状态
 */
key_status ModifyKey(key_status status_old) {
    switch (status_old) {
    case PrePressed:
        return OnPressed;
        break;
    case OnPressed:
        return Pressed;
        break;
    case Pressed:
        return AfterPressed;
        break;
    case AfterPressed:
        return AfterPressed;
        break;
    case Released:
        return Released;
        break;
    default:
        return IDLE;
        break;
    }
}

void ScanKeys(AnalogReadKeys* akey) {
    if (akey->analogValue > 3600 && (akey->status == AfterPressed || akey->status == Pressed))
    {
        akey->status = Released;
    }

    if (akey->analogValue > CLOCKWISE_V && akey->analogValue < CLOCKWISE_V + ACCURACY) {
        if (akey->key == ClockWise)
            akey->status = ModifyKey(akey->status);
        else
        {
            akey->key = ClockWise;
            akey->status = PrePressed;
        }
    }
    else if (akey->analogValue > ANTICLOCKWISE_V && akey->analogValue < ANTICLOCKWISE_V + ACCURACY) {
        if (akey->key == AntiClockWise)
            akey->status = ModifyKey(akey->status);
        else
        {
            akey->key = AntiClockWise;
            akey->status = PrePressed;
        }
    }
    else if (akey->analogValue > ENCODER_PRESSED_V && akey->analogValue < ENCODER_PRESSED_V + ACCURACY) {
        if (akey->key == EncoderPressed)
            akey->status = ModifyKey(akey->status);
        else
        {
            akey->key = EncoderPressed;
            akey->status = PrePressed;
        }
    }
    else if (akey->analogValue > KEY_V && akey->analogValue < KEY_V + ACCURACY) {
        if (akey->key == KEY)
            akey->status = ModifyKey(akey->status);
        else
        {
            akey->key = KEY;
            akey->status = PrePressed;
        }
    }
#ifdef DEBUG_ANALOGKEYS
    Serial.println(akey->analogValue);
    // if (akey->status == Pressed) {
    //     Serial.println(akey->key);
    // }
#endif // DEBUG
}


#endif

摇杆输入控制：

#include <Arduino.h>

#ifndef _JOYSTICK_H_
#define _JOYSTICK_H_

#define JOY_STICK_PIN 2

#define RANGE 1

#define ACCURACY 40
#define OBLIQUE 4
#define DEBUG_JOYSTICK

typedef enum joyStickDest {
  Up = 1178,
  Up_Right = 1111,
  Right = 1384,
  Down_Right = 1815,
  Down = 2850,
  Down_Left = 3000,
  Left = 2640,
  Up_Left = 1650,
  CENTER = 2000
} joyStickDest;

static unsigned long duration;

joyStickDest scanJoyStick() {

  duration = pulseIn(JOY_STICK_PIN, HIGH);
#ifdef DEBUG_JOYSTICK
  // if (joystick != CENTER) {
  // Serial.print("joystick: ");
  Serial.printf("%ld\n", duration);
  // }
#endif
  //判断duration的值与joyStickDest的值（误差允许为ACCURACY）
  if (duration > Up_Left - ACCURACY * OBLIQUE && duration < Up_Left + ACCURACY * OBLIQUE) {
    return Up_Left;
  } else if (duration > Up - ACCURACY && duration < Up + ACCURACY) {
    return Up;
  } else if (duration > Up_Right - ACCURACY * OBLIQUE && duration < Up_Right + ACCURACY * OBLIQUE) {
    return Up_Right;
  } else if (duration > Right - ACCURACY && duration < Right + ACCURACY) {
    return Right;
  } else if (duration > Down_Right - ACCURACY * OBLIQUE && duration < Down_Right + ACCURACY * OBLIQUE) {
    return Down_Right;
  } else if (duration > Down - ACCURACY && duration < Down + ACCURACY) {
    return Down;
  } else if (duration > Down_Left - ACCURACY * OBLIQUE && duration < Down_Left + ACCURACY * OBLIQUE) {
    return Down_Left;
  } else if (duration > Left - ACCURACY && duration < Left + ACCURACY) {
    return Left;
  } else {
    return CENTER;
  }
}

void MoveMouse(joyStickDest joystick, int *x_dis, int *y_dis) {
  switch (joystick) {
    case Up:
      *x_dis = 0;
      *y_dis = -RANGE;
      break;
    case Up_Right:
      *x_dis = RANGE;
      *y_dis = -RANGE;
      break;
    case Right:
      *x_dis = RANGE;
      *y_dis = 0;
      break;
    case Down_Right:
      *x_dis = RANGE;
      *y_dis = RANGE;
      break;
    case Down:
      *x_dis = 0;
      *y_dis = RANGE;
      break;
    case Down_Left:
      *x_dis = -RANGE;
      *y_dis = RANGE;
      break;
    case Left:
      *x_dis = -RANGE;
      *y_dis = 0;
      break;
    case Up_Left:
      *x_dis = -RANGE;
      *y_dis = -RANGE;
      break;
    default:
      *x_dis = 0;
      *y_dis = 0;
      break;
  }
}

#endif

遇到的主要难题及解决方法

模拟量的获取和PWM脉冲的捕获都需要打表，打表后结果不准。
1. 解决方法：重新打表，添加允许的阈值。
使用ESP-IDF开发发现，CDC和USB-HID库难以共存。
1. 解决方法：换ARDUINO，技术能力暂时无法驾驭ESP-IDF。
调试多文件时串口结果难以判断是谁发出的。
1. 解决方法：引入DEBUG宏，分别观看每个文件的情况。
模拟量按键容易出现一次按下，被判定按下多次的情况：
1. 解决方法：引入状态机，定时任务获取模拟量。

未来的计划或建议

本次开发当中，主要的困难和挑战在于技术路线的选择、开发工具的选择、校准一些需要打表的值。极度增进了我对于结构体、枚举类型的认知以及串口调试的能力。

当然，目前的打表肯定是一个折中的方案，妥协的产物，在未来，肯定需要继续精进对于模拟电路的认知，为摇杆的PWM方案给出更为科学合理的计算方案，而不是只能针对8个方向打表（还打的不准）；同时在ANALOG-KEY当中也舍弃了正转和反转的输出，这些需要算法的加持。

未来的规划便是等能力足够之后，使用ESP-IDF重新开发本项目——精进PWM量的获取与摇杆关系的对应，不再使用打表而是使用计算，实现更好的鼠标移动效果；通过算法能够判断旋转编码器的正转与反转，而不是舍弃这一功能；同时解决一下USB-CDC和USB-HID无法公用的问题（自己创建USB协议栈）。

可以说，本次项目仅仅是完成了基础的功能而已，而没有对于这块板卡的潜力有着更好的开发，同时也照见了自己的很多不足——模拟电路分析能力差，算法功底不行，对于单片机内部存储结构理解有所欠缺。

未来，希望能够一一补上这些遗憾！
