内容介绍
内容介绍

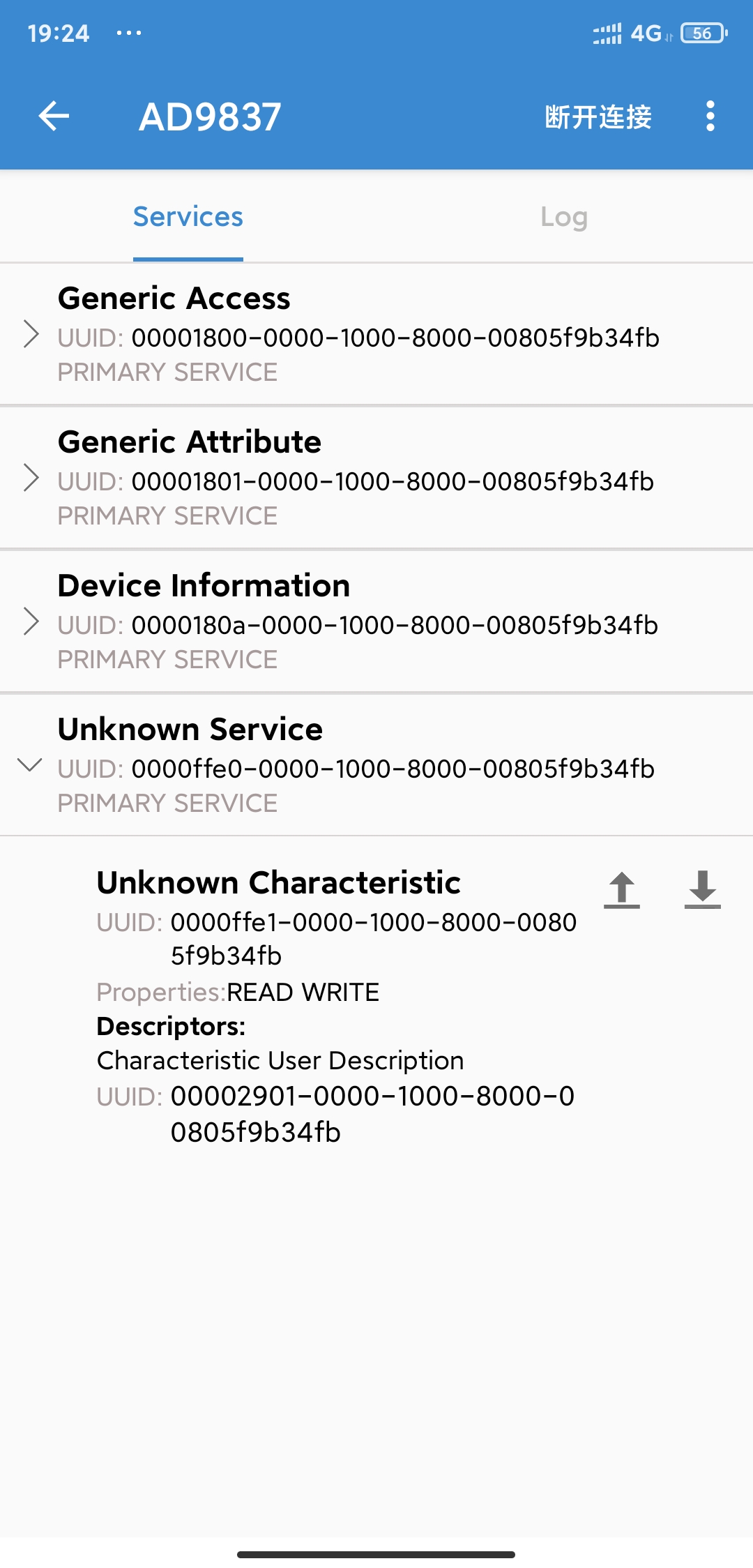

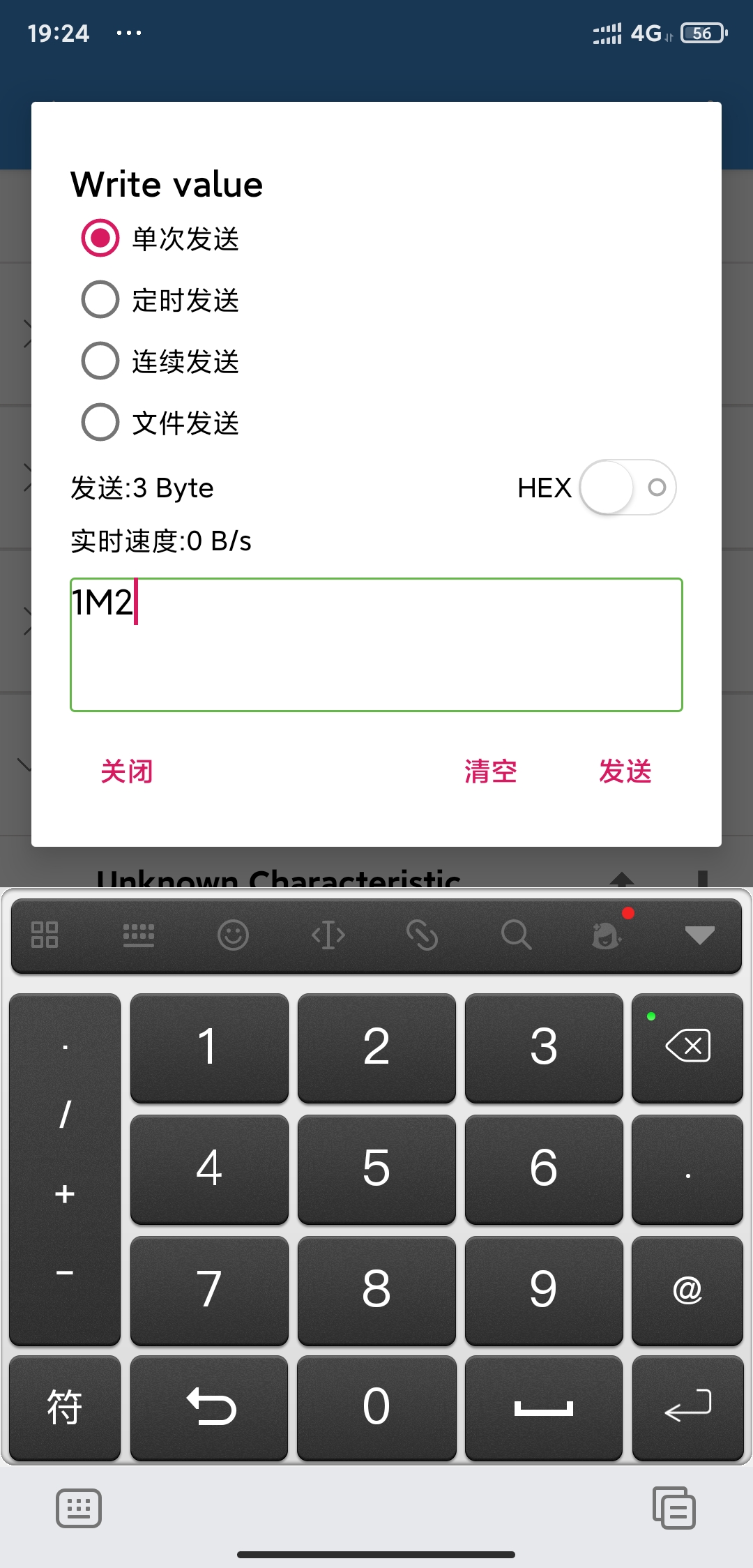

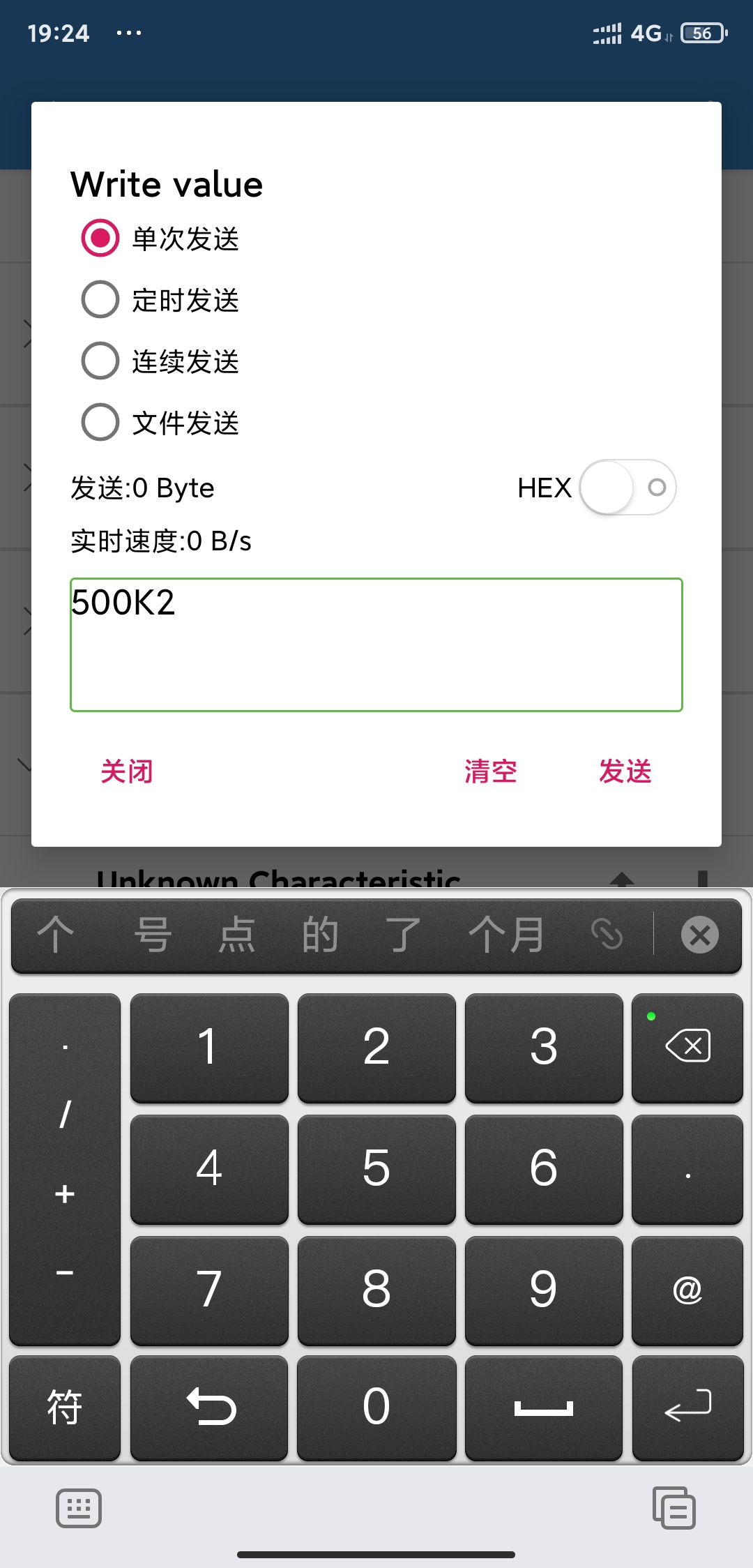

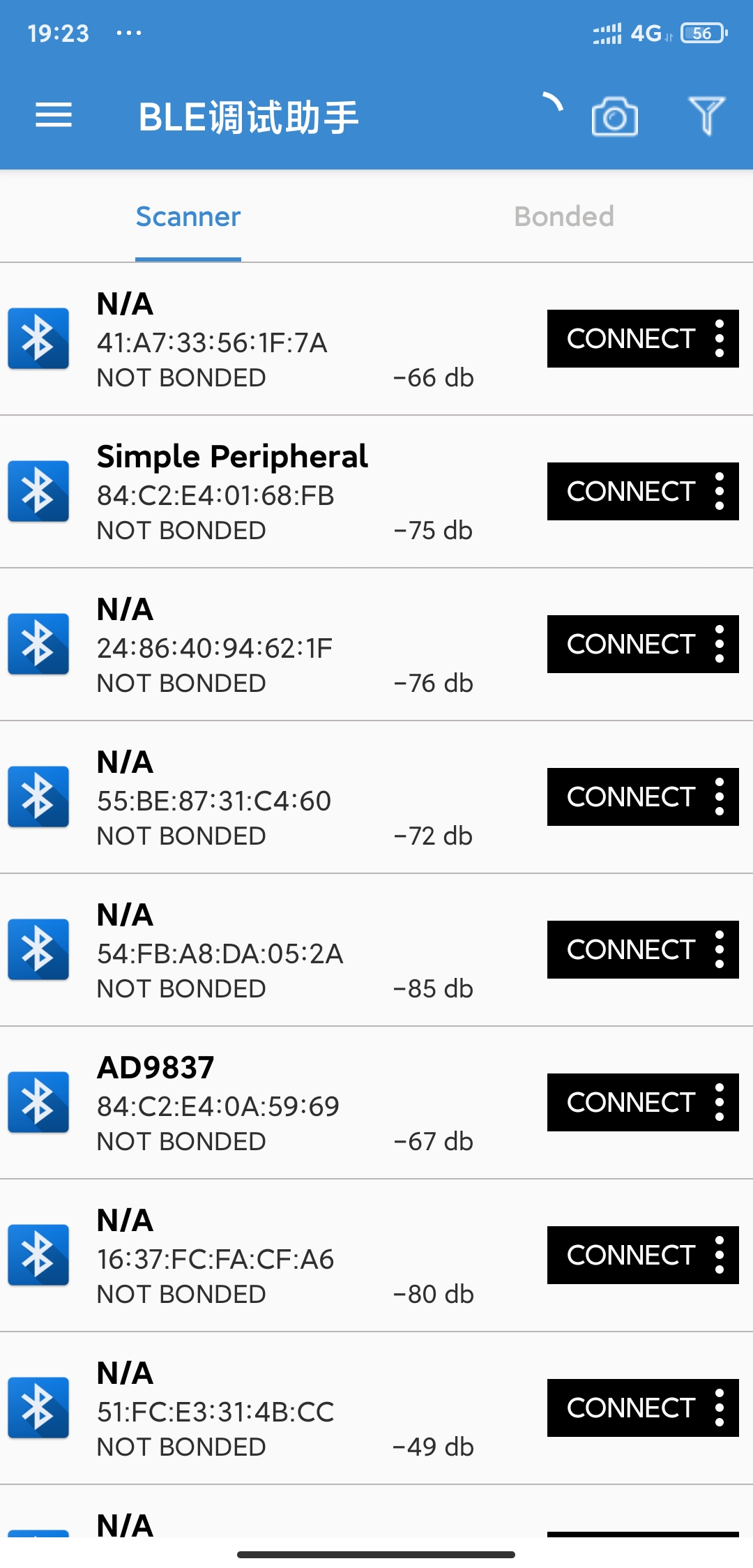

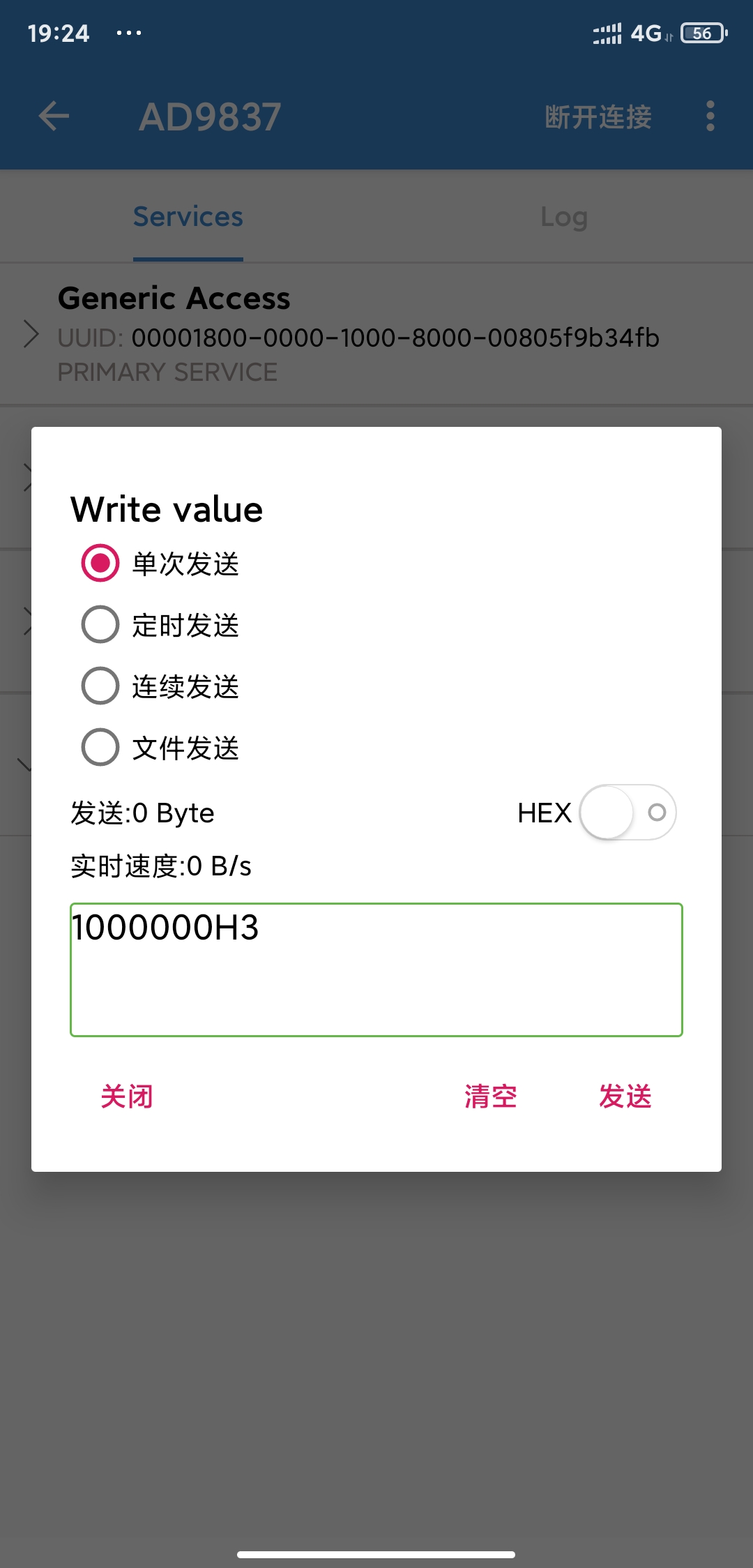

使用沁恒BLE芯片(CH579)控制AD9837从而实现手机APP控制输出信号,目前可以输出0-2MHz内的任意频率的正弦波、三角波、方波。CH579与AD9837之间使用模拟的SPI进行通讯。手机APP使用BLE调试助手搜索AD9837广播信号。连接之后可以输入波形和频率,格式为:数字(频率)H/K/M1/2/3。前面的数字为频率可以输0-2000000,H代表Hz,K代表KHz,M代表MHz。后面的数字1代表正弦波,数字2代表三角波,数字3代表方波。所以1M1==1000K1==1000000H1,意思都是1MHz的正弦波。
软硬件
元器件
CH579
CH579是集成BLE无线通讯的ARM内核32位微控制器。片上集成低功耗蓝牙BLE通讯模块、以太网控制器及收发器、全速USB主机和设备控制器及收发器、段式LCD驱动模块、ADC、触摸按键检测模块、RTC等丰富的外设资源。
附件下载
CH579_AD9837_V1,3.zip
团队介绍
团队成员
马骥
现任南京沁恒微电子股份有限公司FAE(现场应用工程师),主要负责以太网芯片、蓝牙和单片机外设等器件的技术支持。
