硬件介绍：Funpack第二季3期活动带来的FireBeetle ESP32-E是一款基于ESP-WROOM-32E双核芯片的主控板，它专为IoT设计。它支持WIFI和蓝牙双模通信并具有体积小巧、超低功耗、板载充电电路、接口易用等特性。可灵活的用于家庭物联网改装、工业物联网改装、可穿戴设备等等。FireBeetle ESP32-E深度支持ArduinoIDE编程，并且即将支持Scratch图形化编程及MicroPython编程。

任务选择：之前在B站看到有一个“NN机器人”的开源项目，很有意思。使用振动电机振动探针做为机器人移动的动力，想法很别致。让我更加感兴趣的是开源项目中使用OPENCV识别图像，判断出机器人的位置、角度，然后驱动机器人的运动。正好这次活动任务中 任务三：遥控小车用FireBeetle ESP32-E开发板作为控制单元，制作一台可以遥控的小车，遥控方式可以是蓝牙、红外、espnow，wifi等方式实现车辆前进后退转向等功能。就选择这个任务啦。

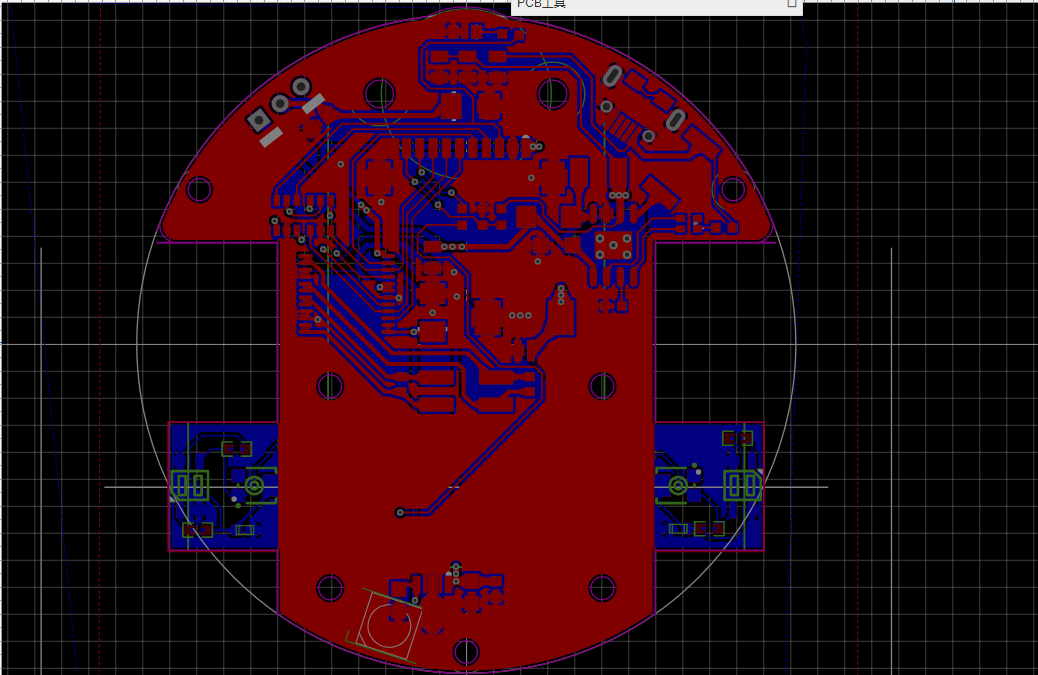

任务实现：选择了制作小车的任务，那么第一步就应该有辆小车。手头在PCB打样还免费的时代，打样过一个小车底盘，正好拿来使用。

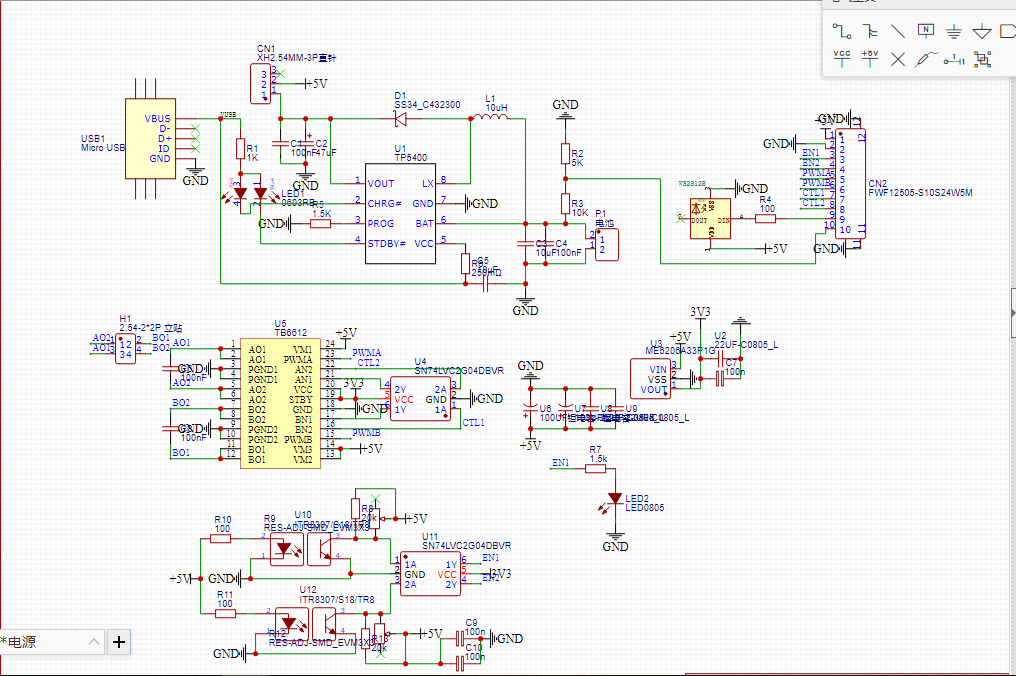

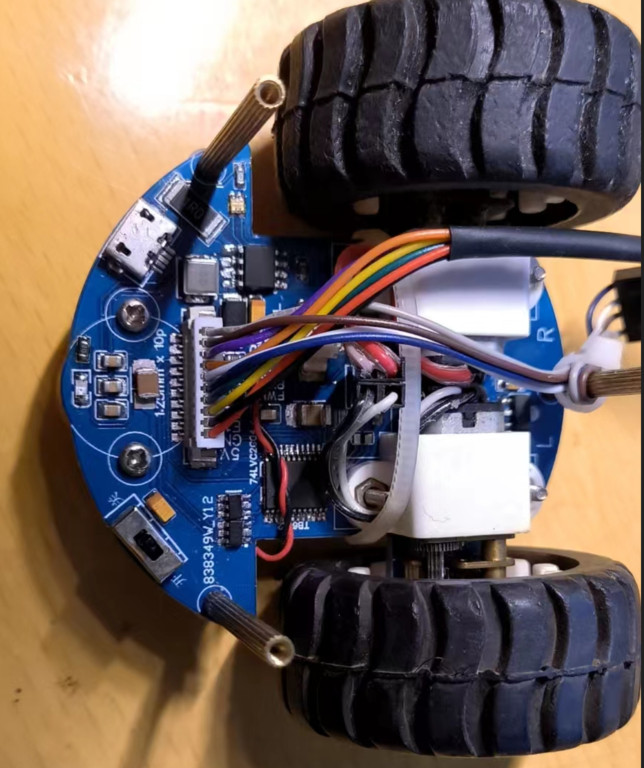

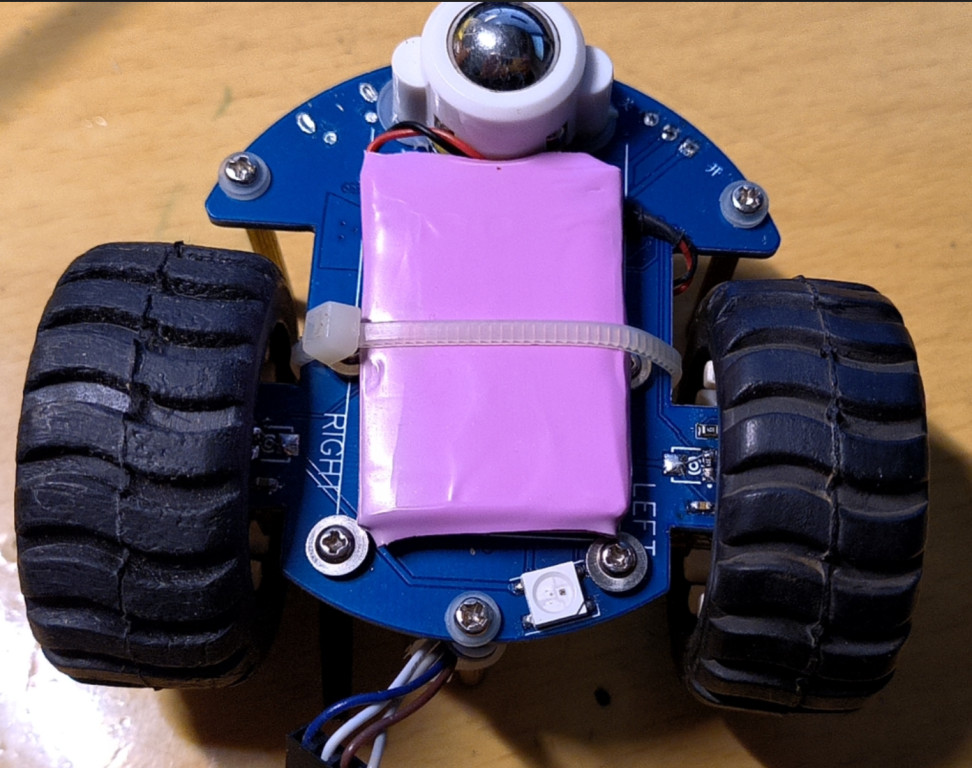

小车底盘使用三个轮子的支撑方式。两个N20减速电机做为动力轮，一个万向牛眼轮做为跟随轮。N20电机用一片TB6621作为驱动。电源部分设计上使用单节锂电池做为电源，用TP5400来将锂电池的电压升压至5V，同时也作为充电电路。5V做为电机的驱动电源。驱动芯片的AN1、AN2、BN1、BN2脚可以用来控制输出方向，这里直接使用一个逻辑芯片，保证两对管脚电平相反。在电机的轮子上还设计安装了红外对管ITR8307，可以用来测量轮子的转速。但是这个实验没有使用上。
这次项目主要目的是学习一下OpenCV部分，所以对小车做了简化，仅仅引出了四条线和FireBeetle ESP32-E开发板做连接。+5V、gnd、pwm1、pwm2。也就是说esp32开发板的供电是由小车底盘提供的5V电压供电，ESP32开发板对小车底盘仅仅只是控制左右两个电机的转速。

上位机参考了NN机器人的上位机。这里是重点学习了它上位机中的实现方法。上位机使用python。首先调用OpenCV打开摄像头，用摄像头来收集小车的状态信息。将摄像头采集到的图片信息，先做一次高斯模糊，这样可以降低图片的细节层次。然后转换为灰度图，在做二值化，将图片转换为黑白两色图。

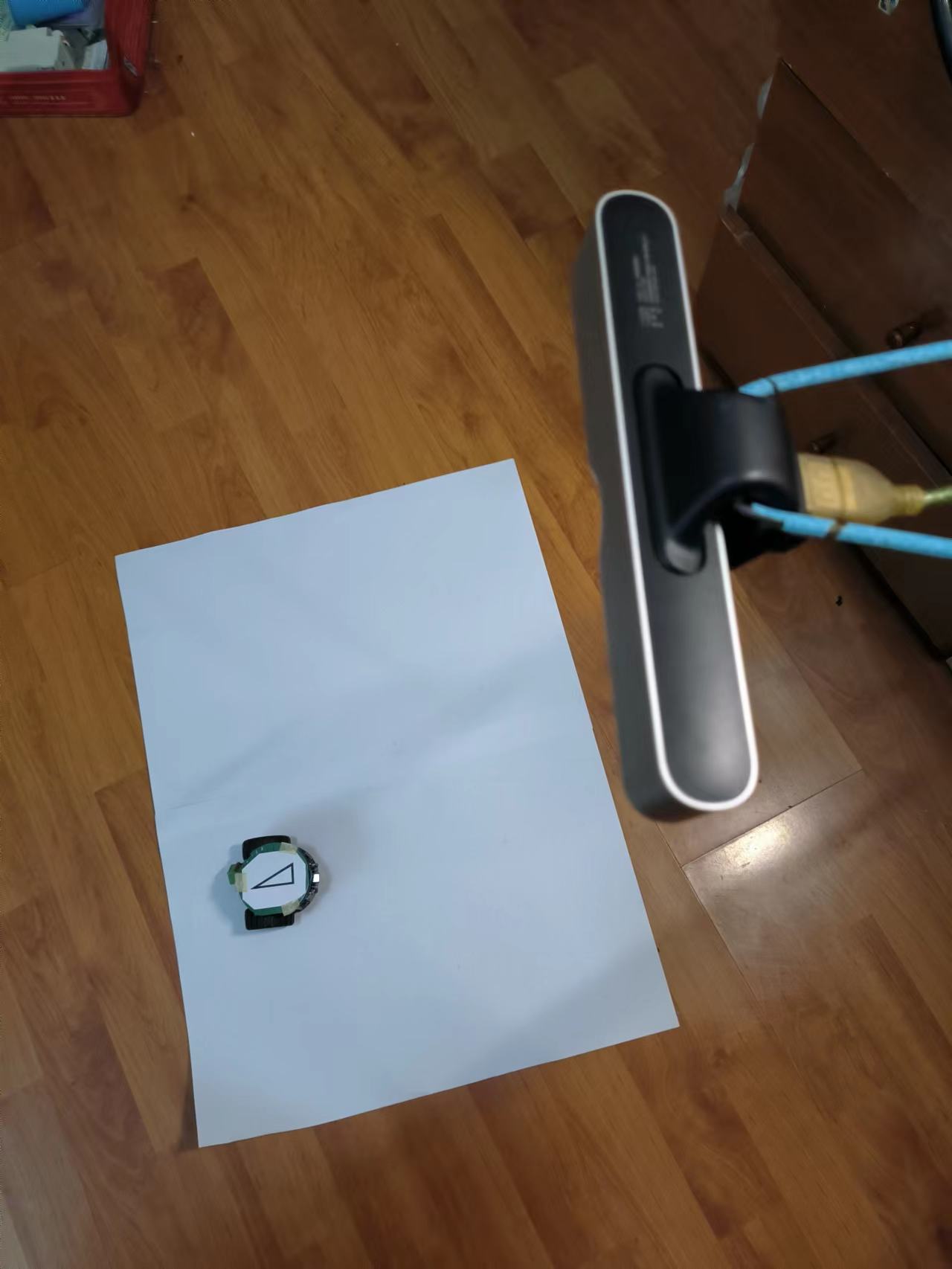

调用OpenCV的寻找轮廓的函数，寻找图片中的轮廓信息。这里小车上边贴着一个直角三角形的贴纸，用三角形来标识小车。直角标识着小车的方向。这里使用了cv2.findContours函数来寻找轮廓。直角三角型贴纸使用的是黑色的空心三角，这样寻找到的轮廓信息就应该有三层，最外层的白色三角框为第一层，黑色三角为第二层，白色三角形为第三层。寻找到这个三角形后，就需要解算出三角形三个顶点的坐标，找出直角三角形的直角长边做为机器人的Y轴，斜边的中点做为小车的原点。上位机通过抓取鼠标的点击动作获得小车的目标位置。这样就可以计算出小车与目标位置间的距离和角度信息了。

import cv2
import numpy as np
import socket
import math
import numpy as np

from base.tools import longline, get_angle_by_cos, length

BUFSIZE = 1024
client = socket.socket(socket.AF_INET,socket.SOCK_DGRAM)
ip_port = ('192.168.10.11', 1234)  #输入机器人IP地址
n = 199
Mx = 0
My = 0
Point = []
sta = True
def nothing(x):
    pass


def createbars():
    cv2.createTrackbar("n", "image", n, 250, nothing)

def setpoint(event, x, y, flags, param):  # 鼠标点击位置
    global Point
    if event == cv2.EVENT_LBUTTONDOWN:
        print("Point is", x, y)
        Point.append((x, y))
        print(Point)
    if event == cv2.EVENT_RBUTTONDOWN:
        Point = []

if __name__ == "__main__":
    camera = cv2.VideoCapture(0)  # 参数0表示第一个摄像头
    camera.set(cv2.CAP_PROP_FRAME_WIDTH, 1920)
    camera.set(cv2.CAP_PROP_FRAME_HEIGHT, 1080)
    # 判断视频是否打开
    if (camera.isOpened()):
        print('Open')
    else:
        print('摄像头未打开')

    cv2.namedWindow("image", cv2.WINDOW_NORMAL)
    createbars()

    while True:
        grabbed, frame_lwpCV = camera.read()
        # cv2.imshow('contours', frame_lwpCV)
        frame_lwpCV = cv2.GaussianBlur(frame_lwpCV, (3, 3), 0)  # 高斯模糊
        frame_gray = cv2.cvtColor(frame_lwpCV, cv2.COLOR_BGR2GRAY)
        n = cv2.getTrackbarPos("n", "image")  # 获取"n"滑块的实时值
        ret, binary = cv2.threshold(frame_gray, n, 255, cv2.THRESH_BINARY)  # 二值化
        # cv2.imshow("binary",binary)
        contours, hierarchy = cv2.findContours(binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)  # 获取轮廓
        # print(contours, hierarchy)
        level = 0
        contours_sign = []
        if hierarchy is not None:
            for i in range(len(hierarchy[0])):  # 查找三层轮廓
                hie = hierarchy[0][i]
                if hie[2] != -1:
                    level += 1
                    pass
                elif hie[2] == -1 and level != 0:
                    level += 1
                    if level == 3:
                        # print("三层",cv2.contourArea(contours[i]) / cv2.contourArea(contours[i - 1]))
                        if 0.05 < (cv2.contourArea(contours[i]) / cv2.contourArea(contours[i - 1])) < 0.5:
                            contours_sign.append(contours[i - 1])
                        pass
                    level = 0
                    pass
                else:
                    level = 0
            if len(contours_sign) != 0:         #意味着找到了三角形
                retval, triangle = cv2.minEnclosingTriangle(contours_sign[0])       #绘制最小外包三角形
                triangle = np.int0(triangle)
                # img=cv2.polylines(frame_lwpCV,[triangle], -1, (255,0,0),2)  #绘制轮廓最小三角形
                line = longline(triangle)  # 找到直角边的长边作为机器人的y轴
                D = ((line[1][0] + line[2][0] - line[0][0]), (line[1][1] + line[2][1] - line[0][1]))
                line.append(D)
                cv2.line(frame_lwpCV,line[2],line[1],(0,0,255),2)
                cv2.line(frame_lwpCV,line[0],line[1],(0,0,255),2)
                Nx1 = int((abs(line[0][0] - line[2][0])) / 2 + min(line[0][0], line[2][0]))
                Ny1 = int((abs(line[0][1] - line[2][1])) / 2 + min(line[0][1], line[2][1]))
                Nx = int((abs(line[1][0] - line[3][0])) / 2 + min(line[1][0], line[3][0]))
                Ny = int((abs(line[1][1] - line[3][1])) / 2 + min(line[1][1], line[3][1]))
                Nx = int((abs(Nx - Nx1)) / 2 + min(Nx, Nx1))
                Ny = int((abs(Ny - Ny1)) / 2 + min(Ny, Ny1))
                print(Nx,Ny,Nx1,Ny,Point)
                # cv2.line(frame_lwpCV, (Nx1, Ny1), (Nx, Ny), (0, 0, 255), 2)

        # else:
        #         img = cv2.drawContours(frame_lwpCV, contours, -1, (0, 255, 0), 2)  # 绘制轮廓 img为三通道才能显示轮廓

            if len(Point) != 0 :
                cv2.line(frame_lwpCV, (Nx, Ny), Point[0], (0, 0, 255), 2)
                if (len(Point)) > 1:
                    for j in range(len(Point) - 1):
                        cv2.line(frame_lwpCV, Point[j], Point[j + 1], (0, 0, 255), 2)
                Mx = Point[0][0]
                My = Point[0][1]
            else:
                Mx = 0
                My = 0

            # cv2.imshow('drawimg', img)
            if Mx != 0 and My != 0:  # 处理三个点的数据，机器人y轴线两个点line，鼠标单击的点Mx，My
                cv2.line(frame_lwpCV, (Nx, Ny), (Mx, My), (0, 0, 255), 2)

                a = get_angle_by_cos((Nx1, Ny1), (Nx, Ny), (Mx, My))  # 计算机器人与目标点的弧度
                b = ((Mx - Nx1) * (Ny - Ny1)) - ((My - Ny1) * (Nx - Nx1))  # 计算机器人方向
                angle = round(math.degrees(a), 2)  # 计算机器人与目标点角度
                N_M = length((Nx, Ny), (Mx, My))  # 机器人与目标点距离
                # print(f"弧度：{a}， 角度：{angle} , 方向: {b} ,距离：{N_M}")
                font = cv2.FONT_HERSHEY_SIMPLEX
                cv2.putText(frame_lwpCV, str(int(N_M)), (Nx, Ny), font, 1, (180, 0, 120), 2)

                if N_M > 25:
                    if(b>0):
                        msg = "C" + str(int(N_M)) + ",R" + str(180-int(angle))
                    else:
                        msg = "C" + str(int(N_M)) + ",R" + str(-1*(180 - int(angle)))
                    print(msg)
                    client.sendto(msg.encode('utf-8'), ip_port)  # UDP发送数据
                if int(N_M)<=100 and abs((180 - int(angle)))<=5:
                    Point.pop(0)

        cv2.imshow('drawimg', frame_lwpCV)
        cv2.setMouseCallback("drawimg", setpoint)
        key = cv2.waitKey(1) & 0xFF
        # 按'q'健退出循环
        if key == ord('q'):
            break
        if key == ord('p'):
            sta = not sta
            print(sta)

    camera.release()
    cv2.destroyAllWindows()

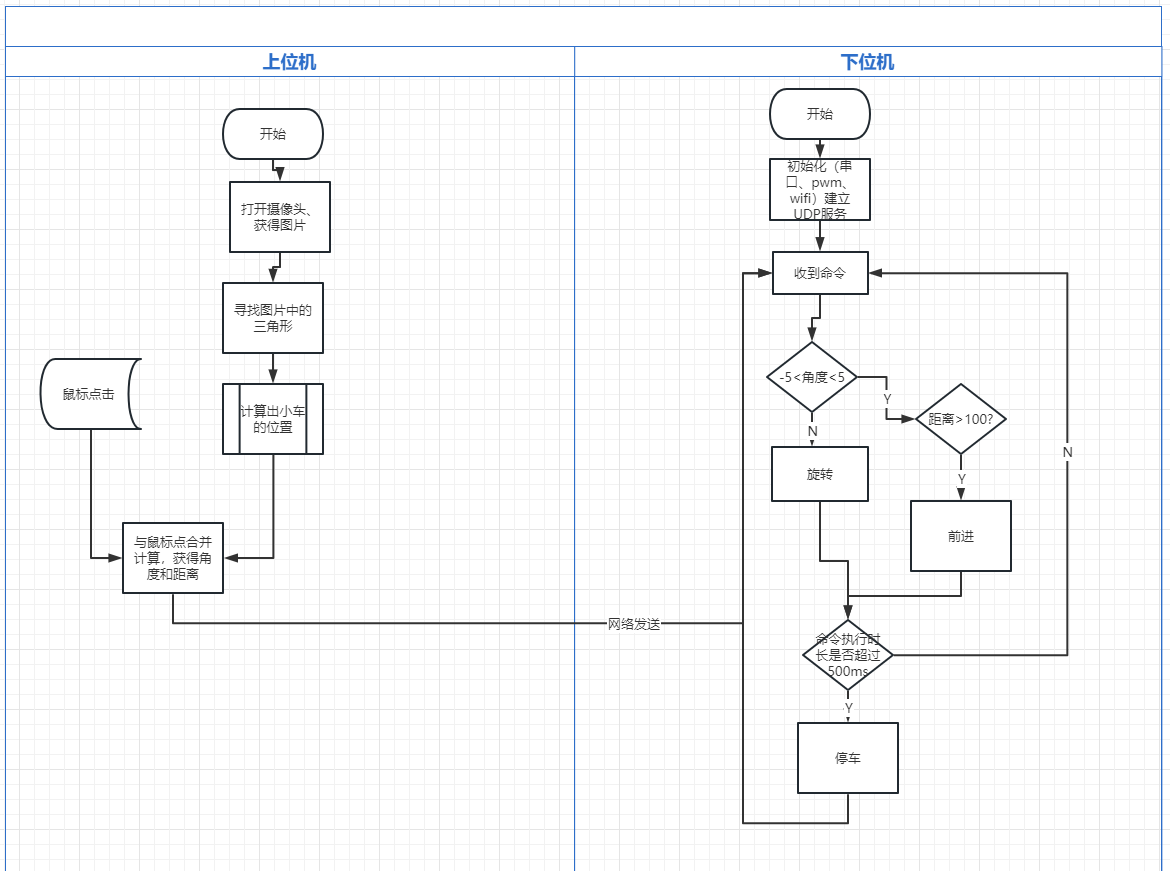

获取了距离和角度信息后，就通过网络以UPD的方式将信息广播出去。下位机接收到消息后，优先处理角度信息，先调整小车的旋转角度，然后再前进。下位机设置时间间隔，一个命令执行后超过500ms，就停机，以保护小车，防治上位机故障时，无法发出新的命令。目前遇到个新情况，上位机的摄像头找不到三角形时，会按上次命令继续发送消息，暂时还没解决这个bug。
