内容介绍
项目介绍

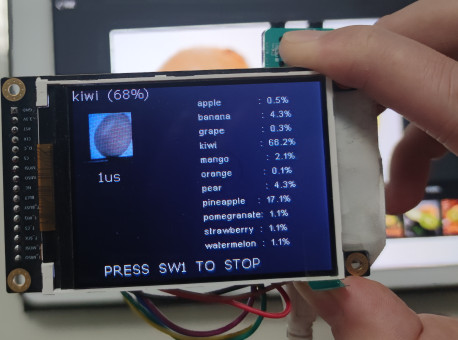

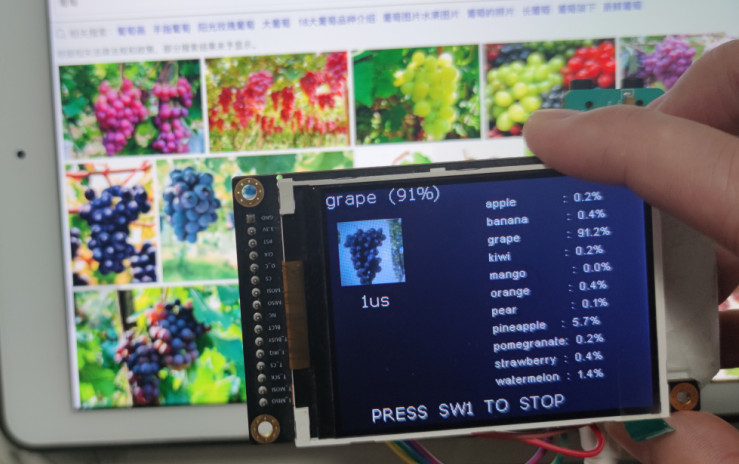

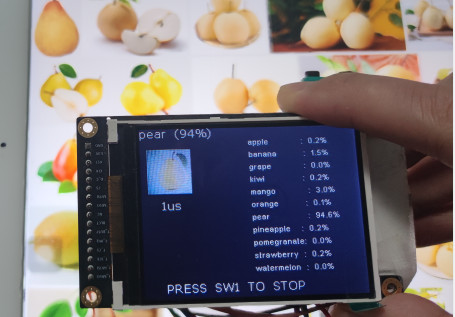

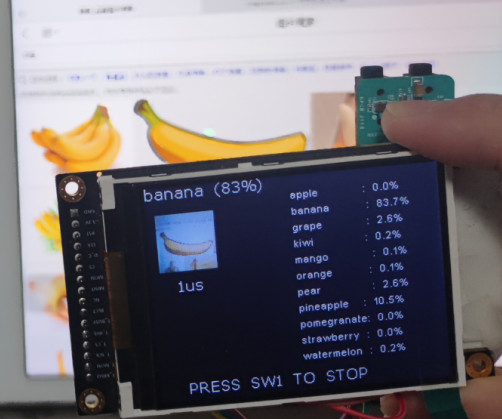

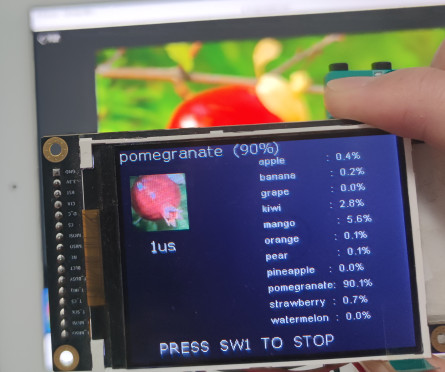

本项目使用MAX78000FTHR板子作为控制器，外部扩展连接一个TFTLCD显示屏，实现一个水果识别器。板载摄像头会实时采集环境图像，然后经过CNN训练好的模型计算出照片中水果与所有类别水果的相识度，然后找出相似度最高的水果并显示。

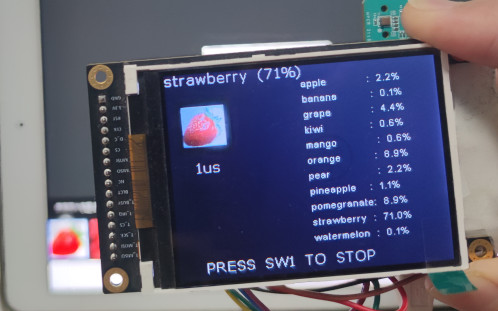

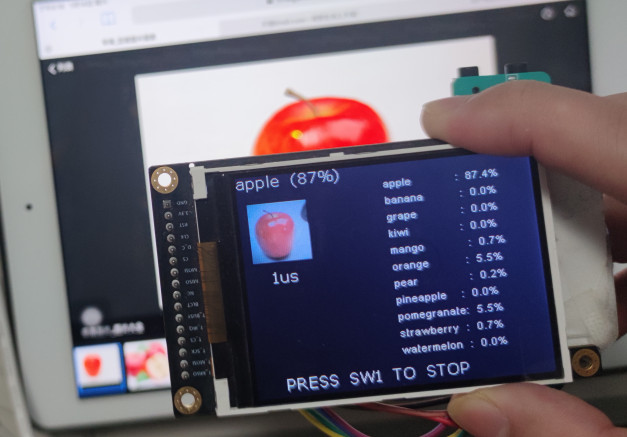

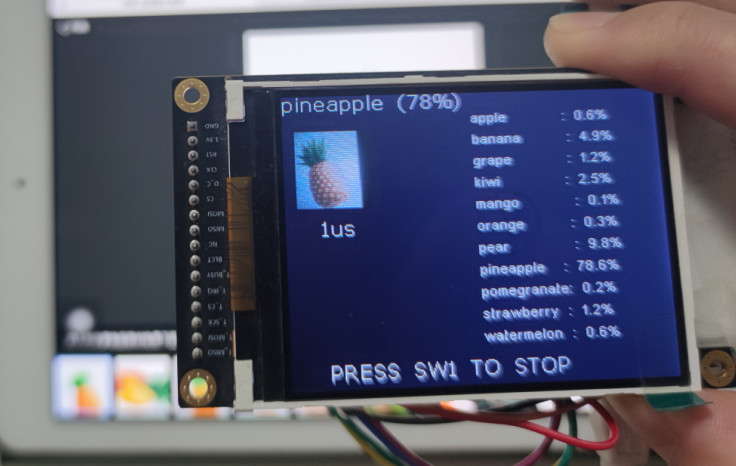

本项目能够实现11类水果的识别，分别为苹果，香蕉，葡萄串，猕猴桃，芒果，橘子，梨子，菠萝，石榴，草莓以及西瓜。
项目设计思路

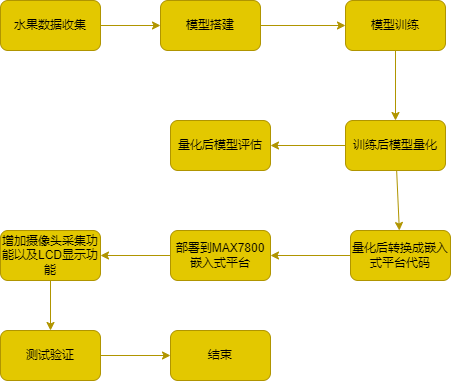

项目设计思路如下图：
1. 首先是收集水果素材，在网上找了一些水果图片，然后截图以及处理变成自己的训练素材；
2. 然后搭建水果识别模型，包括读取数据集数据代码以及训练模型代码（训练模型采用了精简的RES模型）；
3. 然后开始训练模型；
4. 训练玩模型之后需要量化，不然实际应用时识别精度会很低；
5. 之后可以选择对模型进行评估，查看量化后的模型精度是否有丢失以及丢失多少；
6. 评估之后如果模型识别精度在可接受范围之内，就可以对模型进行转换了；

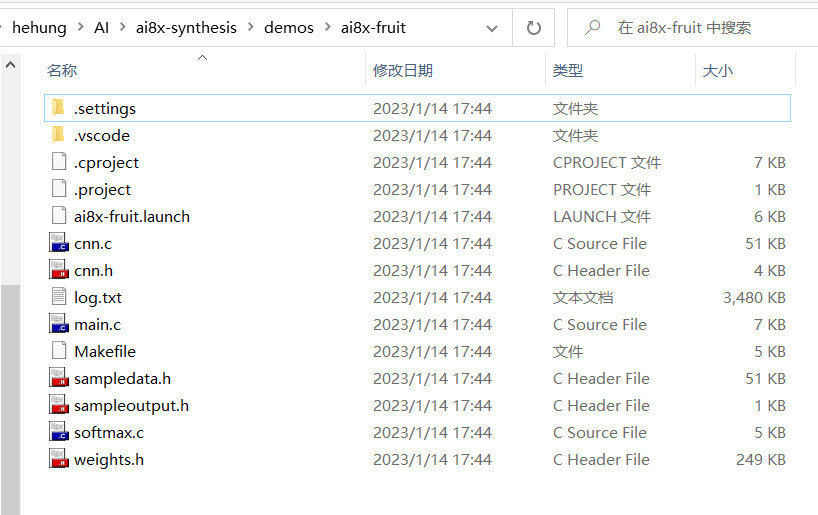

7. 转换模型，生成MAX78000的嵌入式工程

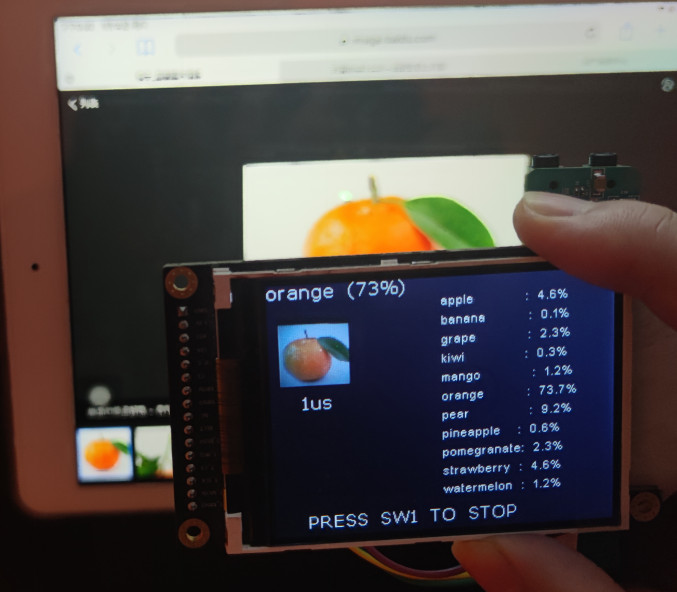

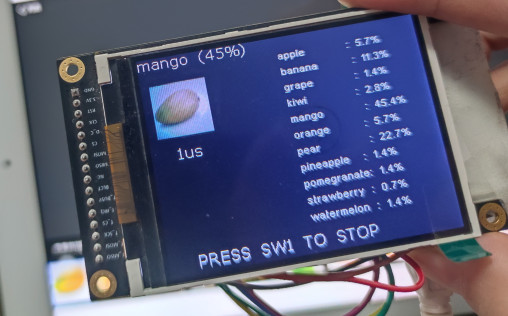

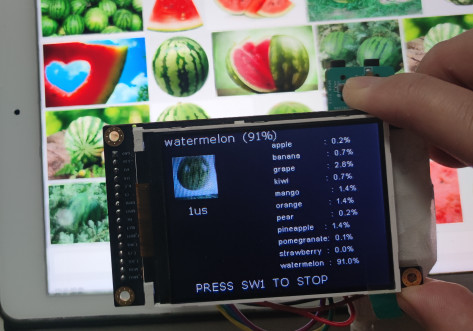

8. 部署模型到MAX78000的嵌入式平台，添加摄像头代码以及TFTLCD显示代码，摄像头实时采集环境图像然后使用CNN进行计算，计算出当前环境采集的水果与事先训练的每种类别的水果的相似度，然后显示在TFTLCD上，识别出相似度最高的水果类别做特殊显示；

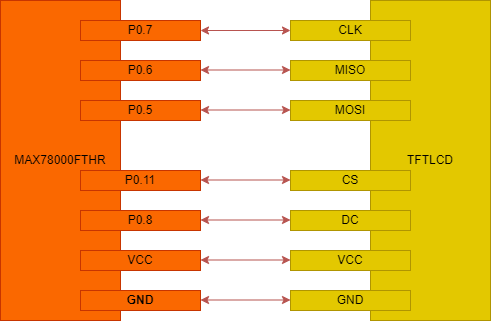

硬件连接（本项目只外接了LCD，连接如下）：
CLK：P0.7
MISO：P0.6
MOSI：P0.5
CS：P0.11
DC：P0.8
# 搜集素材的思路
最开始本来打算自己搜集素材并且标注，但是一般数据量需求比较大，如果只是自己一个人来做的话，费时费力，并且比赛时间也不允许我话费这么多时间自己标注数据，所以在网上搜索了一个比较好的数据集，如下：
https://www.kaggle.com/datasets/moltean/fruits
然后在实际使用该数据集的时候有出现了新的问题，就是该数据集中对图片做了特殊的处理，不适用于真实环境下采集分析，如果使用该数据集训练后的模型进行实际测试，基本上都测试不准。所以我自己在百度/必应等平台上搜集了一些生活中的水果图片，每种类别收集了几十张，然后对这些图片做了剪切等处理，在给部分种类添加了一些fruit-360数据集中的图片，最终组成了我所需要的数据集。
之后再在每种类别的图片中选择出几张或者十几张作为测试图片，测试图片与训练图片不重复，用于在训练的最后测试训练结果。
我搜集了如下集中类别的素材来完成项目，素材基本上都是针对水果的侧面，不包含360度：
```
苹果
香蕉
葡萄簇（只针对一串葡萄，不针对单个葡萄）
猕猴桃
芒果
橘子
梨子
菠萝
石榴
草莓
西瓜
```

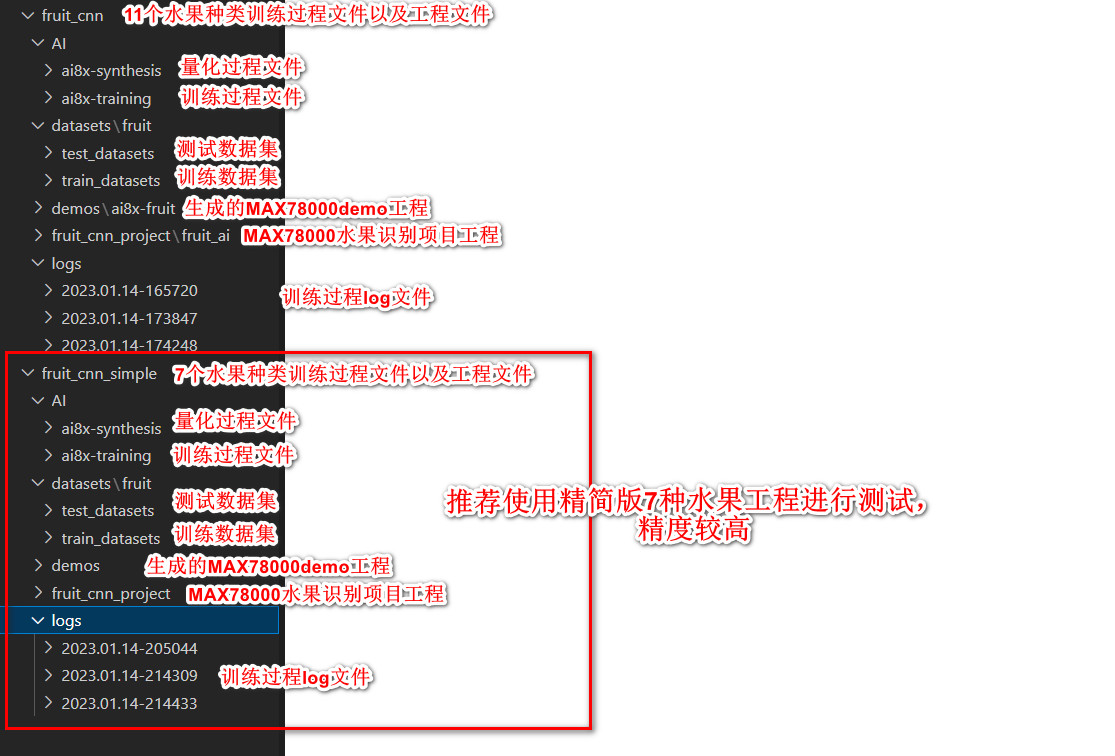

我的数据集和代码放置在一起，都放置到了gitee，见文末。
前言
本文将对11类水果以及7类水果的训练实现过程都做说明，如果没有特殊说明，表示对于这两种类别的实现都是一致的。不一致都会进行特殊说明。11类水果表示水果种类为11种，7类水果表示水果种类为7种。
官方提供的案列cats-vs-dogs也是图像识别，与我所需要做的作品相似度比较高，本来打算使用cat-vs-dogs的现成的模型来训练我的数据集的，经过实测，其训练时的最好精度为93.919%，测试的最好精度为86.846%，可以满足我的需求。
2023-01-14 13:17:39,692 - ==> Best [Top1: 93.919 Top5: 100.000 Sparsity:0.00 Params: 58544 on epoch: 223]
2023-01-14 13:17:39,692 - Saving checkpoint to: logs/2023.01.14-130311/qat_checkpoint.pth.tar
2023-01-14 13:17:39,727 - --- test ---------------------
2023-01-14 13:17:39,727 - 114 samples (256 per mini-batch)
2023-01-14 13:17:41,144 - Test: [ 1/ 1] Loss 0.406078 Top1 86.842105 Top5 99.122807
2023-01-14 13:17:41,174 - ==> Top1: 86.842 Top5: 99.123 Loss: 0.406但是我最后使用了精简的res模型来测试，最好精度可以达到93.919%,与cats-vs-dogs一致，但是测试精度可以达到90.351%，比cats-vs-dogs的模型高一些，所以最终选择了精简的res模型来测试，下面为我的模型的训练结果。

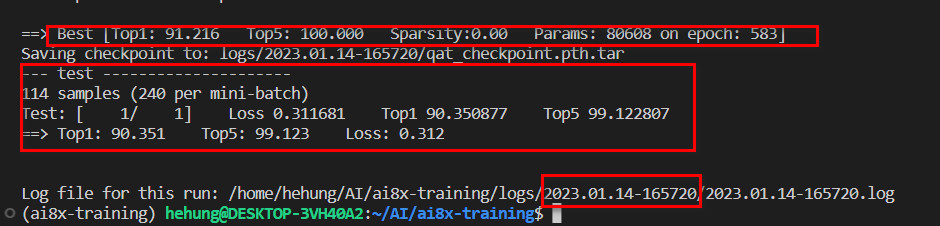

==> Best [Top1: 91.216 Top5: 100.000 Sparsity:0.00 Params: 80608 on epoch: 583]
Saving checkpoint to: logs/2023.01.14-165720/qat_checkpoint.pth.tar
--- test ---------------------
114 samples (240 per mini-batch)
Test: [ 1/ 1] Loss 0.311681 Top1 90.350877 Top5 99.122807
==> Top1: 90.351 Top5: 99.123 Loss: 0.312使用7类水果的精简版res模型测试，精度更高。
数据集读取

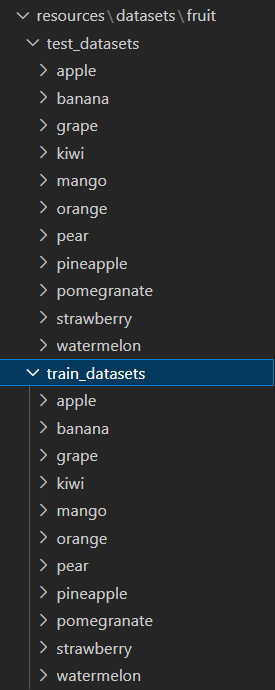

将数据集分好类并放置到目录ai8x-training/data/fruit下。
然后在ai8x-training/datasets下新建一个文件fruit.py，用于编写读取数据集的代码：
就数据集的图片都转换成64X64大小，彩色三通道。
11类水果数据集读取代码：
import torch.nn as nn
import torchvision
from torchvision import transforms
import ai8x
def fruit_get_datasets(data, load_train=True, load_test=True):
(data_dir, args) = data
image_size = (64, 64) #图片大小为64X64
if load_train:
train_data_path = data_dir + '/fruit/train_datasets/'
train_transforms = transforms.Compose([
transforms.RandomHorizontalFlip(), #随机翻转，水平方向
transforms.Resize(image_size),
transforms.ToTensor(), #转化成Tensor
# transforms.Normalize(mean=[0.485,0.456,0.406],
# std=[0.229,0.224,0.225])]),
ai8x.normalize(args=args)
])
train_dataset = torchvision.datasets.ImageFolder(root = train_data_path,
transform = train_transforms)
else:
train_dataset = None
if load_test:
test_data_path = data_dir + '/fruit/test_datasets/'
test_transforms = transforms.Compose([
transforms.Resize(image_size),
transforms.ToTensor(),
# transforms.Normalize(mean=[0.485,0.456,0.406],
# std=[0.229,0.224,0.225])]) #标准化处理
ai8x.normalize(args=args)
])
test_dataset = torchvision.datasets.ImageFolder(root = test_data_path,
transform = test_transforms)
if args.truncate_testset:
test_dataset.data = test_dataset.data[:1]
else:
test_dataset = None
return train_dataset, test_dataset
datasets = [
{
'name': 'fruit',
'input': (3, 64, 64),
'output': ('apple', 'banana', 'grape', 'kiwi', 'mango', 'orange', 'pear',
'pineapple', 'pomegranate', "strawberry", "watermelon"),
'loader': fruit_get_datasets,
},
]7类水果数据集读取代码：
import torch.nn as nn
import torchvision
from torchvision import transforms
import ai8x
def fruit_get_datasets(data, load_train=True, load_test=True):
(data_dir, args) = data
image_size = (64, 64) #图片大小为64X64
if load_train:
train_data_path = data_dir + '/fruit/train_datasets/'
train_transforms = transforms.Compose([
transforms.RandomHorizontalFlip(), #随机翻转，水平方向
transforms.Resize(image_size),
transforms.ToTensor(), #转化成Tensor
# transforms.Normalize(mean=[0.485,0.456,0.406],
# std=[0.229,0.224,0.225])]),
ai8x.normalize(args=args)
])
train_dataset = torchvision.datasets.ImageFolder(root = train_data_path,
transform = train_transforms)
else:
train_dataset = None
if load_test:
test_data_path = data_dir + '/fruit/test_datasets/'
test_transforms = transforms.Compose([
transforms.Resize(image_size),
transforms.ToTensor(),
# transforms.Normalize(mean=[0.485,0.456,0.406],
# std=[0.229,0.224,0.225])]) #标准化处理
ai8x.normalize(args=args)
])
test_dataset = torchvision.datasets.ImageFolder(root = test_data_path,
transform = test_transforms)
if args.truncate_testset:
test_dataset.data = test_dataset.data[:1]
else:
test_dataset = None
return train_dataset, test_dataset
datasets = [
{
'name': 'fruit',
'input': (3, 64, 64),
'output': ('apple', 'banana', 'grape', 'orange', 'pear',
'pineapple', "watermelon"),
'loader': fruit_get_datasets,
},
]模型搭建
搭建训练模型，ai8x-training/models下新建一个文件ai85net-fruit.py，填入如下内容。
11类水果模型：
import torch
import torch.nn as nn
import ai8x
class AI85Net_Fruit(nn.Module):
def __init__(self, num_classes=11, num_channels=3,dimensions=(64, 64), bias=False, **kwargs):
super().__init__()
self.conv1 = ai8x.FusedMaxPoolConv2dReLU(num_channels, 16, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv2 = ai8x.FusedConv2dReLU(16, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv3 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv4 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid1 = ai8x.Add()
self.conv5 = ai8x.FusedMaxPoolConv2dReLU(20, 20, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv6 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid2 = ai8x.Add()
self.conv7 = ai8x.FusedConv2dReLU(20, 44, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv8 = ai8x.FusedMaxPoolConv2dReLU(44, 48, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv9 = ai8x.FusedConv2dReLU(48, 48, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid3 = ai8x.Add()
self.conv10 = ai8x.FusedMaxPoolConv2dReLU(48, 32, 3, pool_size=2, pool_stride=2,
stride=1, padding=0, bias=bias, **kwargs)
self.fc = ai8x.Linear(32*2*2, num_classes, bias=True, wide=True, **kwargs)
for m in self.modules():
if isinstance(m, nn.Conv2d):
nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
def forward(self, x): # pylint: disable=arguments-differ
"""Forward prop"""
x = self.conv1(x) # 16x32x32
x_res = self.conv2(x) # 20x32x32
x = self.conv3(x_res) # 20x32x32
x = self.resid1(x, x_res) # 20x32x32
x = self.conv4(x) # 20x32x32
x_res = self.conv5(x) # 20x16x16
x = self.conv6(x_res) # 20x16x16
x = self.resid2(x, x_res) # 20x16x16
x = self.conv7(x) # 44x16x16
x_res = self.conv8(x) # 48x8x8
x = self.conv9(x_res) # 48x8x8
x = self.resid3(x, x_res) # 48x8x8
x = self.conv10(x) # 96x4x4
x = x.view(x.size(0), -1)
x = self.fc(x)
return x
def ai85net_fruit(pretrained=False, **kwargs):
"""
Constructs a AI85Net5 model.
"""
assert not pretrained
return AI85Net_Fruit(**kwargs)
models = [
{
'name': 'ai85net_fruit',
'min_input': 1,
'dim': 2,
},
]7类水果模型：
import torch
import torch.nn as nn
import ai8x
class AI85Net_Fruit(nn.Module):
def __init__(self, num_classes=7, num_channels=3,dimensions=(64, 64), bias=False, **kwargs):
super().__init__()
self.conv1 = ai8x.FusedMaxPoolConv2dReLU(num_channels, 16, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv2 = ai8x.FusedConv2dReLU(16, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv3 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv4 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid1 = ai8x.Add()
self.conv5 = ai8x.FusedMaxPoolConv2dReLU(20, 20, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv6 = ai8x.FusedConv2dReLU(20, 20, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid2 = ai8x.Add()
self.conv7 = ai8x.FusedConv2dReLU(20, 44, 3, stride=1, padding=1, bias=bias, **kwargs)
self.conv8 = ai8x.FusedMaxPoolConv2dReLU(44, 48, 3, pool_size=2, pool_stride=2,
stride=1, padding=1, bias=bias, **kwargs)
self.conv9 = ai8x.FusedConv2dReLU(48, 48, 3, stride=1, padding=1, bias=bias, **kwargs)
self.resid3 = ai8x.Add()
self.conv10 = ai8x.FusedMaxPoolConv2dReLU(48, 32, 3, pool_size=2, pool_stride=2,
stride=1, padding=0, bias=bias, **kwargs)
self.fc = ai8x.Linear(32*2*2, num_classes, bias=True, wide=True, **kwargs)
for m in self.modules():
if isinstance(m, nn.Conv2d):
nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
def forward(self, x): # pylint: disable=arguments-differ
"""Forward prop"""
x = self.conv1(x) # 16x32x32
x_res = self.conv2(x) # 20x32x32
x = self.conv3(x_res) # 20x32x32
x = self.resid1(x, x_res) # 20x32x32
x = self.conv4(x) # 20x32x32
x_res = self.conv5(x) # 20x16x16
x = self.conv6(x_res) # 20x16x16
x = self.resid2(x, x_res) # 20x16x16
x = self.conv7(x) # 44x16x16
x_res = self.conv8(x) # 48x8x8
x = self.conv9(x_res) # 48x8x8
x = self.resid3(x, x_res) # 48x8x8
x = self.conv10(x) # 96x4x4
x = x.view(x.size(0), -1)
x = self.fc(x)
return x
def ai85net_fruit(pretrained=False, **kwargs):
"""
Constructs a AI85Net5 model.
"""
assert not pretrained
return AI85Net_Fruit(**kwargs)
models = [
{
'name': 'ai85net_fruit',
'min_input': 1,
'dim': 2,
},
]然后在ai8x-training/policies下新建一个文件schedule-fruit.py，填写如下训练参数：
lr_schedulers:
training_lr:
class: MultiStepLR
milestones: [80, 140]
gamma: 0.2
policies:
- lr_scheduler:
instance_name: training_lr
starting_epoch: 0
ending_epoch: 600
frequency: 1训练模型
按照上述步骤，模型已经算是搭建完成了，接下来就开始对模型进行训练了。
1. 进入虚拟环境，按照下面的步骤：
cd ~/AI/ai8x-training/
pyenv local 3.8.11
python -m venv venv --prompt ai8x-training
source venv/bin/activate2. 在ai8x-training/scripts下新建一个文件train_fruit.sh，填写如下内容：
python train.py --epochs 600 --optimizer Adam --lr 0.001 --wd 0.001 --batch-size 240 --gpus 0 --deterministic --compress policies/schedule-fruit.yaml --model ai85net_fruit --dataset fruit --param-hist --pr-curves --embedding --device MAX78000 "$@"3. 之后在终端中输入如下代码就可以开始训练了，等待训练结束即可。
scripts/train_fruit.sh11类水果训练结果
由此可知，训练时最好的结果为91.216%，测试时，最好的结果为90.351%，能够达到90%以上，算是比较好的测试结果了，可以使用该测试结果进行量化。

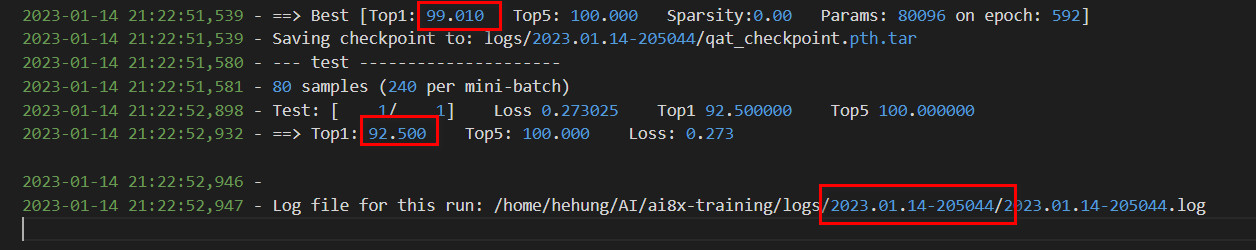

7类水果训练结果
由此可知，训练时最好的结果为99.010%，测试时，最好的结果为92.5%，能够达到92%以上，比11类水果的时候好很多。

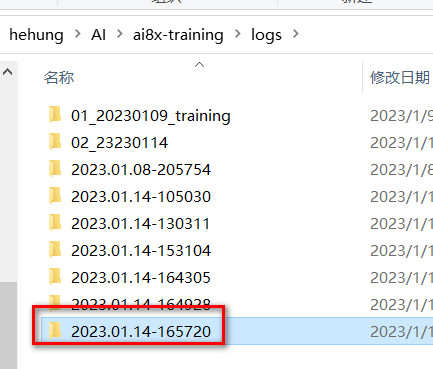

训练结束之后会将训练结果保存在ai8x-training/logs下，查看训练记录找到训练记录，找到训练模型保存位置。
模型量化
1. 切换到目录ai8x-synthesis
cd ~/AI/ai8x-synthesis2. 将训练好的模型模型拷贝到ai8x-synthesis/trained目录下，拷贝的时候需要注意路径是否正确：
cp ../ai8x-training/logs/2023.01.14-165720/qat_best.pth.tar trained/ai8x-fruit-qat8.pth.tarqat_best.pth.tar模型是保存的最好的训练结果，并且是在训练时被量化的结果，经过实验验证，使用这个模型来量化能得到最好的量化结果。
ai8x-fruit-qat8.pth.tar是用户自定义的文件名,为复制之后的名字。
1. 在script目录下新建一个quantize.sh文件，将下述代码填进去，保存.
#!/bin/sh
python quantize.py trained/ai8x-fruit-qat8.pth.tar trained/ai8x-fruit-qat8-q.pth.tar --device MAX78000 -v "$@"其中，ai8x-fruit-qat8-q.pth.tar为用户自定义名字，即量化后的模型名。
1. 使用下面的命令开始模型量化：

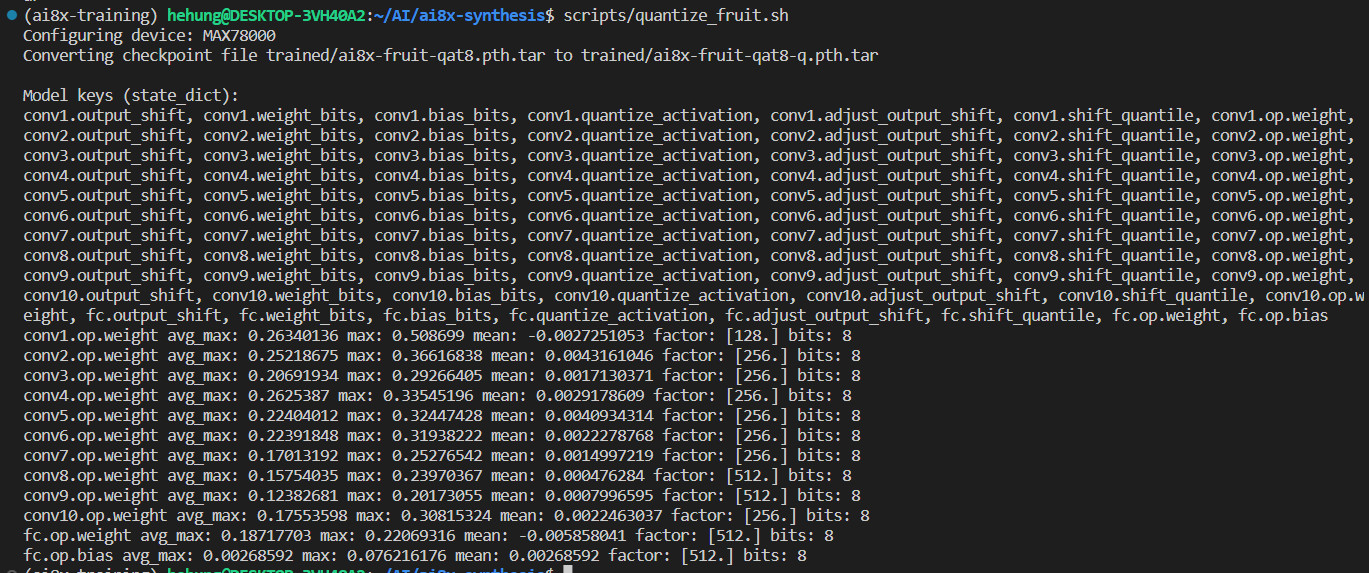

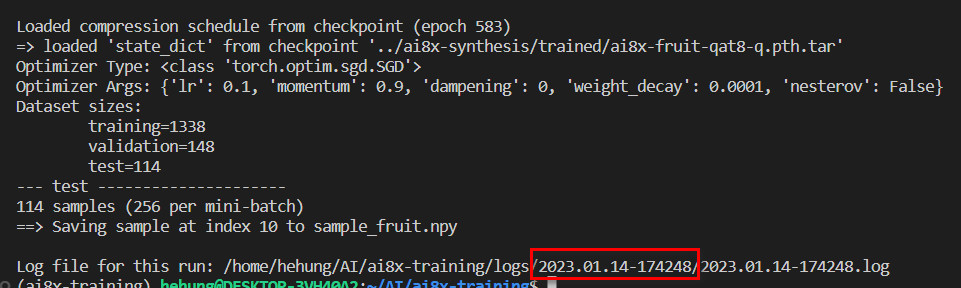

scripts/quantize_fruit.sh量化的过程很快，打印信息如下,表示量化完成。
完成上一步之后会在trained目录下生成一个文件ai8x-fruit-qat8-q.pth.tar，留作后面步骤使用。
模型评估
1. 切换到训练目录ai8x-training
cd ~/AI/ai8x-training/2. 创建评估脚本，在scripts目录下新建一个文件evaluate_fruit.sh，在其中写入评估脚本代码：
#!/bin/sh
python train.py --model ai85net_fruit --dataset fruit --confusion --evaluate --exp-load-weights-from ../ai8x-synthesis/trained/ai8x-fruit-qat8-q.pth.tar -8 --device MAX78000 "$@"3. 使用下面的命令开始评估：

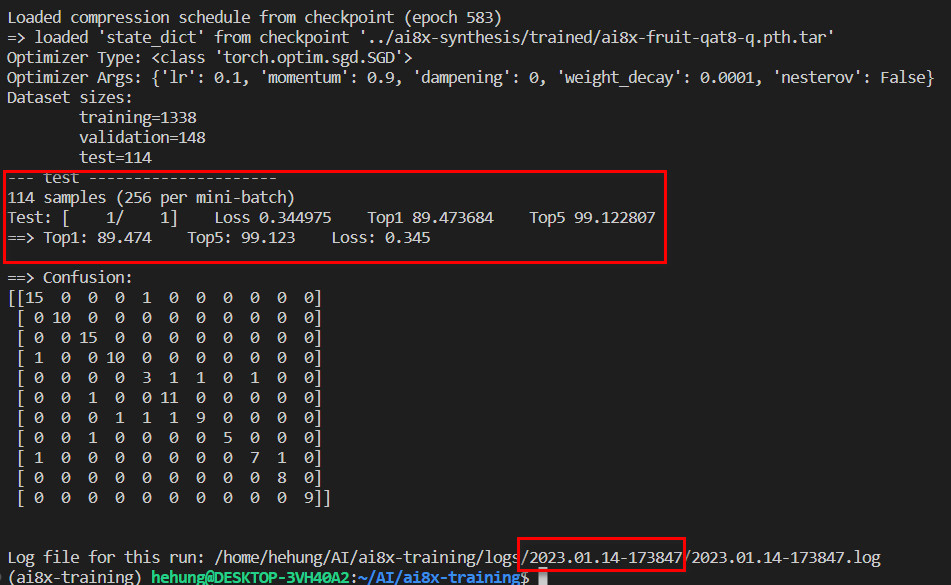

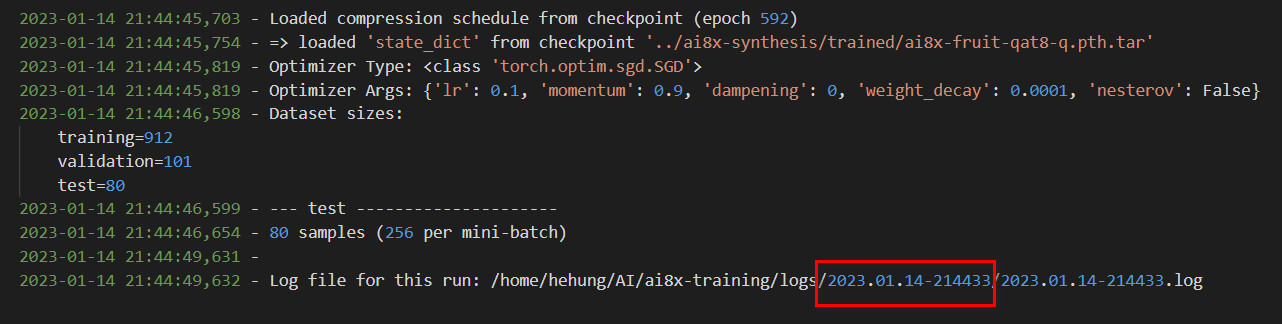

scripts/evaluate_fruit.sh11类水果量化后的模型评估结果如下：
测试精度能够达到89.474%，与训练时的测试结果（90.351%）差别不大，说明模型大体上是满足要求的。

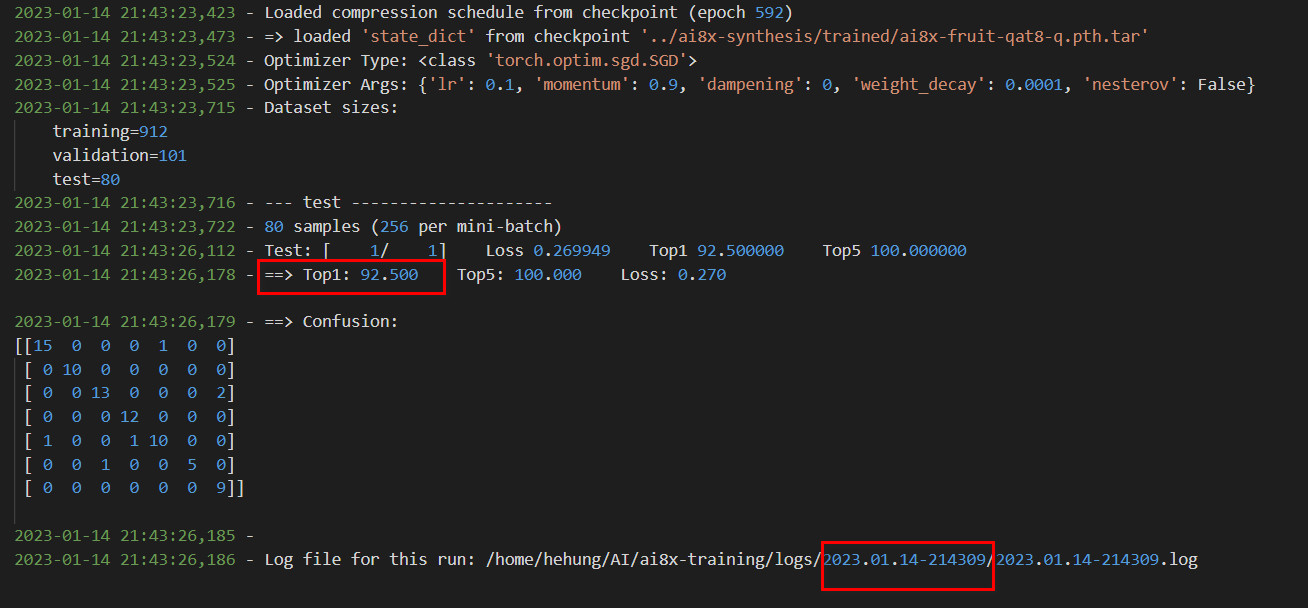

### 7类水果量化后的模型评估结果如下：
测试精度能够达到92.5%，与训练时的测试结果（92.5%）一致，并且结果好于11类水果测试精度，说明结果很好。

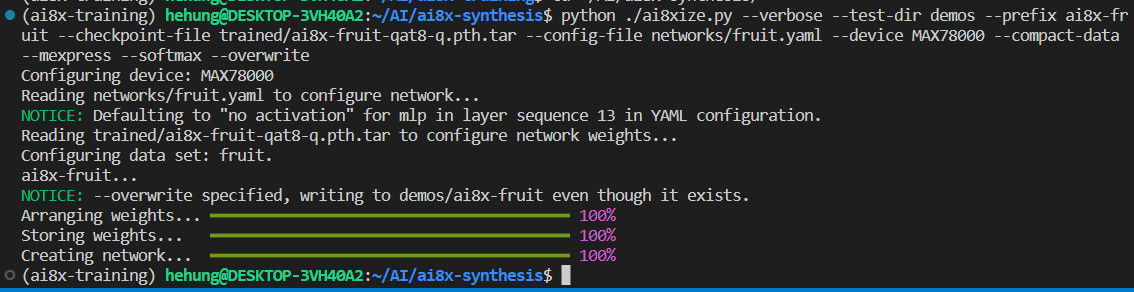

模型转换
1. 编辑yaml配置文件，在ai8x-synthesis/networks目录下新建一个文件fruit.yaml,填入下面的内容：
---
# HWC (big data) configuration for fruit
arch: ai85net_fruit
dataset: fruit
# Define layer parameters in order of the layer sequence
layers:
# Layer 0
- out_offset: 0x2000
processors: 0x0000000000000007
operation: conv2d
kernel_size: 3x3
max_pool: 2
pool_stride: 2
pad: 1
activate: ReLU
data_format: HWC
# Layer 1
- out_offset: 0x0000
processors: 0x0ffff00000000000
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
# Layer 2 - re-form data with gap
- out_offset: 0x2000
processors: 0x00000000000fffff
output_processors: 0x00000000000fffff
operation: passthrough
write_gap: 1
# Layer 3
- in_offset: 0x0000
in_sequences: 1
out_offset: 0x2004
processors: 0x00000000000fffff
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
write_gap: 1
# Layer 4 - Residual-1
- in_sequences: [2, 3]
in_offset: 0x2000
out_offset: 0x0000
processors: 0x00000000000fffff
eltwise: add
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
# Layer 5
- out_offset: 0x2000
processors: 0xfffff00000000000
output_processors: 0x000000fffff00000
max_pool: 2
pool_stride: 2
pad: 1
operation: conv2d
kernel_size: 3x3
activate: ReLU
# Layer 6 - re-form data with gap
- out_offset: 0x0000
processors: 0x000000fffff00000
output_processors: 0x000000fffff00000
op: passthrough
write_gap: 1
# Layer 7 (input offset 0x0000)
- in_offset: 0x2000
in_sequences: 5
out_offset: 0x0004
processors: 0x000000fffff00000
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
write_gap: 1
# Layer 8 - Residual-2 (input offset 0x2000)
- in_sequences: [6, 7]
in_offset: 0x0000
out_offset: 0x2000
processors: 0x000000fffff00000
eltwise: add
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
# Layer 9
- out_offset: 0x0000
processors: 0x00000fffffffffff
max_pool: 2
pool_stride: 2
pad: 1
operation: conv2d
kernel_size: 3x3
activate: ReLU
# Layer 10 - re-form data with gap
- out_offset: 0x2000
processors: 0x0000ffffffffffff
output_processors: 0x0000ffffffffffff
op: passthrough
write_gap: 1
# Layer 11
- in_offset: 0x0000
in_sequences: 9
out_offset: 0x2004
processors: 0x0000ffffffffffff
operation: conv2d
kernel_size: 3x3
pad: 1
activate: ReLU
write_gap: 1
# Layer 12 - Residual-3
- in_sequences: [10, 11]
in_offset: 0x2000
out_offset: 0x0000
processors: 0x0000ffffffffffff
eltwise: add
max_pool: 2
pool_stride: 2
pad: 0
pool_first: false
operation: conv2d
kernel_size: 3x3
activate: ReLU
# Layer 13 - LINNER
- out_offset: 0x2000
processors: 0x000000000ffffffff
operation: mlp
flatten: true
output_width: 322. 生成测试样本
生成的测试样本用于模型转换的时候生成MAX78000的测试工程，测试工程的代码不做任何修改就可以基于测试样本进行测试工作，直接在终端中输入如下命令：
python ./train.py --model ai85net_fruit --save-sample 10 --dataset fruit --evaluate --exp-load-weights-from ../ai8x-synthesis/trained/ai8x-fruit-qat8-q.pth.tar -8 --device MAX78000 "$@"终端中打印如下内容表示生成样本成功：
11类水果打印信息：
7类水果打印信息：
3. 移动样本文件sample_fruit.npy到ai8x-synthesis/tests目录，用于后续生成demo工程。
使用如下命令移动：
cp sample_fruit.npy ../ai8x-synthesis/tests/sample_fruit.npy模型转换
1. 切换到ai8x-synthesis目录
cd ~/AI/ai8x-synthesis/2. 生成模型的C代码以及工程文件
在ai8x-synthesis/demos/下新建一个目录ai8x-fruit用于保存生成的工程文件，然后在终端中执行下面的命令：
python ./ai8xize.py --verbose --test-dir demos --prefix ai8x-fruit --checkpoint-file trained/ai8x-fruit-qat8-q.pth.tar --config-file networks/fruit.yaml --device MAX78000 --compact-data --mexpress --softmax如果已经有文件存在，则在命令后面加上 --overwrite覆盖之前生成的文件，即：
python ./ai8xize.py --verbose --test-dir demos --prefix ai8x-fruit --checkpoint-file trained/ai8x-fruit-qat8-q.pth.tar --config-file networks/fruit.yaml --device MAX78000 --compact-data --mexpress --softmax --overwrite如下，表示生成模型代码以及测试Demo工程成功。
生成的文件在demos/ai8x-fruit目录下。
然后使用Eclipse MaximSDK将该工程导入到workspace就可以直接编译，下载验证功能了。
编写识别代码
实现代码使用到了摄像头以及TFTLCD，将相应代码集成到工程中。
代码中主要实现的功能如下：
1. 启动之后会显示作品信息；
2. 按下SW1开始启动水果识别器识别摄像头采集到的图片中的水果，此时绿色LCD周期闪烁；
3. 软件采用实时刷新，摄像头会一直采集照片信息，然后检测，并通过LCD显示出现相似度最高的类别的水果；
4. 所有类别的水果的相似率都会显示在LCD屏最右部分；
5. 再次按下SW1停止采样识别，暂停程序运行，红色LED亮。
代码存放在gitee上，文件见本文末尾gitee链接。
实现结果展示
经过试验测试，水果识别的精度还需要进一步优化，对于相似度比较高的水果，可能会识别错误。
容易识别出错的水果：【草莓，芒果，猕猴桃，橘子，石榴】，估计是这几类水果的特征与其他水果比较类似，因为照片上并不能判断出水果的大小，数据集中的水果图片也是经过压缩的。本来想删除这几类水果，在做一个水果识别器，但是删除之后剩下的就没有几种类别了，就保留了下来，虽然这几类不太好识别，但是最终还是能够被识别出来，已经满足要求了。
我分析了几种原因：
1. 样本数据太少（网上查找数据集确实比较难，都是采用截图的方式，难免存在干扰）；
2. 有些水果相识度比较高，比如，苹果和石榴和橘子，他们形状类似，经常会识别出错；
3. 模型还需要优化，当前模型是精简过多，因为完整的模型测试出来在模型转换的时候会超内存，这点不可避免，会导致精度丢失。
但是目前的项目也算是比较完美的完成了，基本上每种种类的水果都可以识别出来。后期优化方向主要集中在数据集的采集上（打算自己买水果拍照，采集的数据集应该比较好一些）。
针对以上11类水果识别精度的缺陷，我删除其中一些数据集，减少水果的种类（保留了7种水果特征区别明显的种类），可以加大测试精度，经过试验验证，精度会提高很多，基本上每种类别的水果都能够很快识别出来，其过程也在上文中进行了描述。
下面展示一些识别图片，图片都是在网上找的，就是为了验证识别精度，没有直接使用训练和测试的图片。
识别橘子。
识别苹果
识别香蕉
识别葡萄
识别梨子
识别草莓
识别芒果
识别猕猴桃
识别菠萝
识别石榴
识别西瓜
7个水果种类水果识别，试验验证表明精度更高了，识别速度更快了，可以作为一个水果识别器使用，如下视频，一镜到底（BiliBili）。
遇到的主要难题及解决方法，或未来的计划或建议等
1. 环境搭建问题
问题描述： 我的环境搭建使用的是windows+WSL2的方式，由于没有npv，环境搭建过程需要从外网（如github）中下载资源，导致下载速度很慢，还会经常下载不成功。
解决方式：
建议：如果能够将环境搭建中使用的资源放置在国内的网站（如gitee）上，对开发者而言会非常友好。
2. 模型训练过程
问题描述：MAX78000的模型训练流程相对而言还是比较繁琐，对于新手非常不友好，而且也区别于电脑上实现的模型训练流程。
解决方式：参考Maxim提供的案列以及网友提供的教程完成训练过程。
建议：可否提供一个训练平台，让用户可以直接在提供的平台上进行模型的搭建以及训练，可以解决大部分训练中的问题。
3. 串口打印乱码
问题描述：下载了一个freeRTOS的代码到板子中，发现串口打印的数据乱码。
解决方案：更新了最新版的固件，乱码问题消失。
4. 有些水果识别精度不够的问题
问题描述：最开始使用了11种类别的水果，结果试验测试时，像石榴，芒果，橘子，猕猴桃，草莓等这些水果容易被混淆，真实环境测试精度不高。
解决方案：减少了水果识别种类，从11类减少到7类，删除了石榴，芒果，猕猴桃和草莓，保留苹果，香蕉，梨子，菠萝，西瓜，橘子，葡萄之后，试验测试真实环境采样精度会提高很多，这七类水果特征区别明显，能够容易被甄别出来。
未来计划
会使用手头的MAX78000FHTR开发板继续学习CNN，本人也是第一次接触CNN，第一次接触边缘计算，本次活动也学习到了很多，了解pytorch，学会了如何在单片机上座人工智能识别，知道了实现一个CNN神经网络的流程，我也会继续学习下去，争取利用MAX78000开发板让自己迈入神经网络的世界。
可编译下载的代码
工程项目放在了附件中，可以直接下载编译（基于Eclipse MaximSDK）。
项目实现的所有文件都放在了gitee。
包括数据集，模型代码，项目工程以及训练量化过程中的logs等。
gitee地址(只能设为私有仓库，访问不了)：https://gitee.com/hehung/max78000_fruit_cnn
百度云：
链接：https://pan.baidu.com/s/1B8k7zRZFdufAWi-wYxCFyA?pwd=6mwv
提取码：6mwv
提取码：6mwv
文件目录结构说明：
总结
本次比赛受益匪浅，让我一个神经网络小白向神经网络方向迈进了一步，了解到了单片机的强大，神经网络也可以应用在单片机上，我也非常看好神经网络在单片机上的应用前景单片机上做AI识别确实是未来的一大方向，本人也会再接再厉，赶上时代的浪潮。
期望未来Maxim能够将边缘计算做大做强，让用户开发更便捷，识别更精确。
感谢电子森林，Maxim硬禾与ADI给予的本次机会。
软硬件
附件下载
fruit_ai.7z
水果识别工程，11类水果识别
fruit_ai_simple.7z
水果识别工程，7类水果识别，简易版，精度更高，推荐以此版做验证
团队介绍
本项目由hehung一人制作完成
团队成员
hehung
评论
0 / 100
查看更多
猜你喜欢
基于Max78000的人脸考勤机基于Max78000的人脸打卡机，训练使用阿里云抢占式服务器，底板提供了屏幕、WIFI、光源、电池电源等；设计了两个界面，分别是ESP8266配置界面和人脸识别界面。
退役熬夜选手2190
【MAX78000第二季】MAX78000FTHR-快速实现超低功耗、人工智能 (AI) 方案MAX78000FTHR 是一个快速开发平台，可帮助工程师使用 MAX78000 Arm®Cortex®快速实现超低功耗、人工智能 (AI) 解决方案，具有集成卷积神经网络加速器的 M4F 处理器。
Lucia6824
基于Max78000的直肠息肉识别机该项目模型训练基于PyTorch的深度学习框架和YOLOv5算法，部署在MAX78000微控制器的目标识别设备，旨在开发一个医学图像检测系统，用于自动识别直肠息肉并提供辅助诊断。
慈心256341
