基于FPGA的电子琴制作

内容介绍

基于小脚丫FPGA的电子琴设计

南京邮电大学21级

本科生微电子科学与工程专业

吴婕

工作原理

使用蜂鸣器、扬声器进行琴键的播放音乐或支持弹奏电子琴
使用pwm波支持蜂鸣器的发声
使用钢琴音色录入与一位DAC实现扬声器的发声

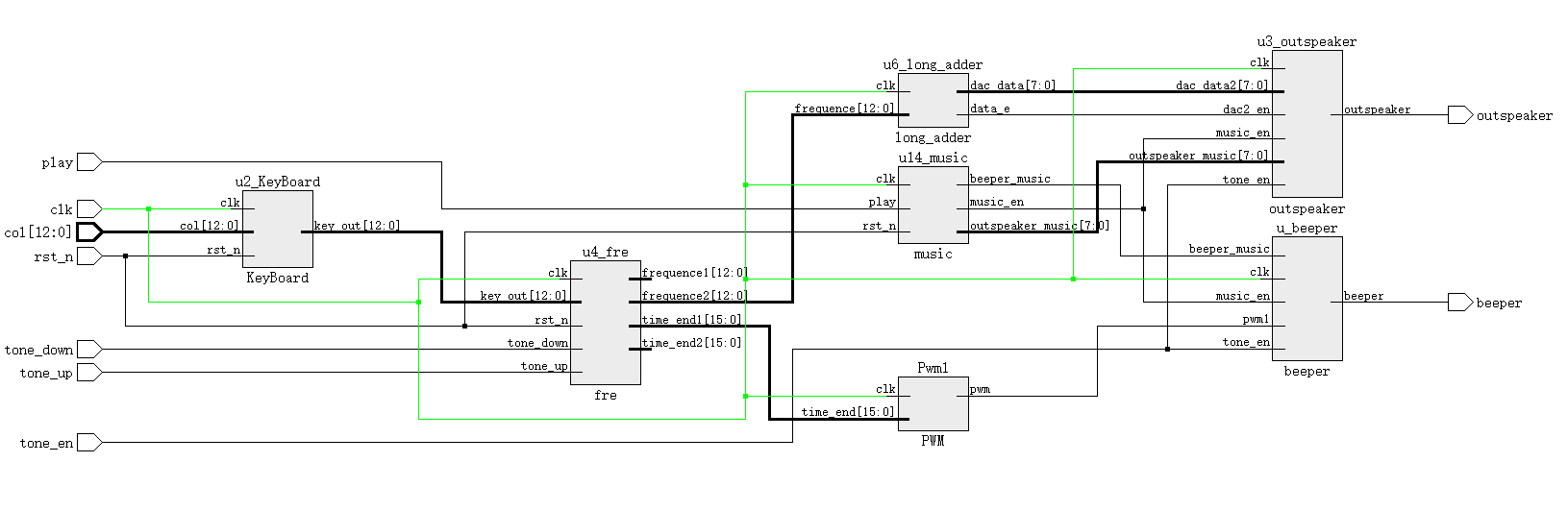

框图

三、蜂鸣器与模拟喇叭的差别

蜂鸣器是产生声音的信号装置，有机械型、机电型及压电型。蜂鸣器的典型应用包括警笛、报警装置、火灾警报器、防空警报器、防盗器、定时器等。常见的电子产品中使用的小型蜂鸣器都是压电式蜂鸣器，主要依靠压电效应来产生振动，发出声音。此类蜂鸣器一般分为自带震荡源或不带震荡源两种。驱动自带震荡源的蜂鸣器时直接使用直流电即可；而驱动不带震荡源的蜂鸣器则需要使用交流信号。、
喇叭，也称扬声器、音箱、扩音器，是将电子信号转换成为声音的换能器、电子组件，可以由一个或多个组成音响组。扬声器是由磁铁、线圈、喇叭振膜组成。扬声器把电流频率转化为声音。物理学原理，当电流通过线圈产生电磁场，磁场的方向为右手法则。假设，扬声器播放C调，其频率为256Hz，即每秒振动256次，扬声器输出256Hz的交流电，每秒256次电流改变，发出C当电线圈与扬声器薄膜一起振动，推动周围的空气振动，扬声器由此产生声音。人耳可以听到的声波的频率一般在20赫兹至20000赫兹之间，所以一般的扬声器都会把程序设定在这个范围内。工作原理和上述相同。能量的转换过程是由电能转换为磁能，再由磁能转换为机械能，再从机械能转换为声音。

四、用蜂鸣器和模拟喇叭的实现方法差别以及音效差别分析

蜂鸣器实现方法和音效

驱动不带震荡源的无源蜂鸣器则需要使用交流信号，通常采用方波信号。对于数字电路来说，可以采用计数器产生不同频率的方波，来实现不同音符的输出。由于方波的信号特点，发声中带有丰富的杂波信号，音效较差，音色单一。
模拟喇叭实现方法和音效

扬声器一般需要模拟电流驱动，响应带宽比蜂鸣器大非常多。通常可采用DAC+放大电路或者集成的音频芯片驱动。本文中是由FPGA的IO口产生PWM信号，使用PWM-DAC技术经过RC低通滤波器，滤除pwm尖峰，再经过调幅变阻器、AC耦合电容到放大电路，转换为较为平滑的低频信号来驱动扬声器。音效比蜂鸣器好，可以表现出模拟信号的细节，本例中改变谐波的种类及含量可以发出不同音色的音符。

五、模拟放大电路的仿真及分析

先经过差分放大器进行音频信号的分离，再经过放大器进行音量的放大

五、主要代码片段及说明

接受按键信号模块（Key_board）

module KeyBoard(

input clk,

input rst_n,

input [12:0] col,

output [12:0] key_out

);

wire clk_200hz;

reg [12:0]key_out_reg;

clk_maker u15(

.clk(clk),

.rst_n(rst_n),

.CNT(32'd60000),

.clk_changed(clk_200hz)

);

reg [12:0] key_r;

reg [12:0] key;

always@(posedge clk_200hz or negedge rst_n)

begin

if(!rst_n)

key_out_reg<=13'b1_1111_1111_1111;

else

begin

key<=col;

key_r<=key;

key_out_reg<=key_r|key;

end

//2-----------------------------------------------------------------

//2--------------------独立按键扫描---------------------------------- -

assign key_out=key_out_reg;

endmodule

实现键盘信号的接受和处理，并且防消抖

根据键盘信号进行频率选择

module fre(

input clk,

input rst_n,

input [12:0] key_out,

input tone_up,

input tone_down,

output reg [12:0] frequence1,

output reg [15:0] time_end1,

output reg [12:0] frequence2,

output reg [15:0] time_end2

);

reg [1:0] pitch;

wire tone_up_pulse;

wire tone_down_pulse;

debounce u17(

.clk(clk),

.rst_n(rst_n),

.key(tone_up),

.key_pulse(tone_up_pulse)

);

debounce u18(

.clk(clk),

.rst_n(rst_n),

.key(tone_down),

.key_pulse(tone_down_pulse)

);

always@(posedge clk or negedge rst_n) begin //时间控制,上一首或者下一首切换歌曲(手动或者自动)

if(!rst_n) begin

pitch=2'd1; end

else if(tone_up_pulse) begin

case(pitch)

2'd0: begin pitch<=2'd1; end

2'd1: begin pitch <=2'd2;end

2'd2: begin pitch <= 2'd2; end

2'd3: begin pitch<=2'd1;end

default:begin pitch<=pitch; end

endcase

end

else if(tone_down_pulse) begin//按键消抖后会输出一个相反的脉冲，不用!chose_up，下面chose_down同理

case(pitch)

2'd0: begin pitch<=2'd0; end

2'd1: begin pitch <= 2'd0; end

2'd2: begin pitch <= 2'd1; end

2'd3: begin pitch<=2'd1;end

default:begin pitch <= pitch;end

endcase

end

always@(key_out or pitch)

begin

case(pitch)

2'b1:

case(key_out[12:0])

13'b0_1111_1111_1111: begin frequence1 <= 13'd523; frequence2<=0; time_end1<=16'd11472; time_end2<=0;end//M1,

13'b1_0111_1111_1111: begin frequence1 <= 13'd554; frequence2<=0; time_end1<=16'd10832; time_end2<=0;end//M1#,

…………

default:

begin

if(key_out[0]==0) begin frequence1 <= 13'd523; time_end1<=16'd11472;end

else if(key_out[1]==0) begin frequence1 <= 13'd554; time_end1<=16'd10832;end

…………（从左往右扫）

if(key_out[12]==0) begin frequence2 <= 13'd1047; time_end2<=16'd5730; end

else if(key_out[11]==0) begin frequence2 <= 13'd988; time_end2<=16'd6079; end

………………（从右往左扫）

endcase

2'd2:

case(key_out[12:0])

13'b0_1111_1111_1111: begin frequence1 <= 13'd1047; frequence2<=0; time_end1<=16'd5730; time_end2<=0;end//H1,

……

（就像这样扩展音域）

end

endmodule

制造较慢的时钟信号消抖（使用CNT使能产生的信号的频率不固定，以便制造后面播放音乐时的节奏）

module clk_maker(

input clk,

input rst_n,

input [31:0] CNT,

output clk_changed

);

//1---------------------------------------------------------------

reg [31:0] cnt;

reg clk_changed_reg;

always@(posedge clk or negedge rst_n)

begin

if(!rst_n)

begin

cnt<=16'd0;

clk_changed_reg<=1'b0;

end

else

begin

if(cnt>=((CNT>>1)-1))

begin

cnt<=16'd0;

clk_changed_reg<=~clk_changed_reg;

end

else

begin

cnt<=cnt+1'b1;

clk_changed_reg<=clk_changed_reg;

end

assign clk_changed=clk_changed_reg;

endmodule

钢琴波形查找表

module piano_table(

input [8:0] address,

output [7:0] piano_table_out_wire

);

reg [8:0] address_reg;

reg [8:0] piano_table_out;

always@(address or address_reg)

begin

address_reg<=address;

case(address_reg)

9'd0:piano_table_out<=9'd256;

9'd1:piano_table_out<=9'd261;

…………

9'd510:piano_table_out<=9'd245;

9'd511:piano_table_out<=9'd251;

default:piano_table_out<=9'd0;

endcase

end

assign piano_table_out_wire=piano_table_out[8:1];

endmodule

长相位累加器，dac1_en来传递“存在和声”的信号

module long_adder(

input clk,

input [12:0] frequence,

output [7:0] dac_data,

output data_e

);

reg [23:0] phase_acc;

reg [15:0] frequence_ver;

reg data_en;

wire [7:0] dac_data_in;

always@(frequence)

case(frequence)

13'd262:begin frequence_ver<=16'd367;data_en<=1;end

13'd277:begin frequence_ver<=16'd388;data_en<=1;end

13'd294:begin frequence_ver<=16'd412;data_en<=1;end

13'd311:begin frequence_ver<=16'd435;data_en<=1;end

…………

13'd2093:begin frequence_ver<=16'd2930;data_en<=1;end

default: begin frequence_ver<=16'd0; data_en<=0;end

endcase

assign data_e=data_en;

always@(posedge clk)

phase_acc<=phase_acc+frequence_ver;

piano_table u8(

.address(phase_acc[8:0]),

.piano_table_out_wire(dac_data_in)

);

assign dac_data=dac_data_in;

endmodule

7.扬声器，输出音乐信号或音键信号

module outspeaker(

input [7:0] dac_data2,

input [7:0] outspeaker_music,

input dac2_en,

input music_en,

input clk,

input tone_en,

output outspeaker

);

reg [7:0] dac_data2_reg;

reg [7:0] outspeaker_music_reg;

reg [7:0] outspeaker_reg;

reg [8:0] outspeaker_accumulate;

always@(posedge clk )

begin

dac_data2_reg<=dac_data2;

outspeaker_music_reg<=outspeaker_music;

if(dac2_en)

outspeaker_reg<=dac_data2_reg;

else outspeaker_reg<=outspeaker_reg;

if(!tone_en)

if(music_en)

outspeaker_reg<=outspeaker_music_reg;

else outspeaker_reg<=outspeaker_reg;

else outspeaker_reg<=0;

end

always@(posedge clk)

outspeaker_accumulate<=outspeaker_accumulate[7:0]+outspeaker_reg;

assign outspeaker=outspeaker_accumulate[8];

endmodule

按键消抖，产生脉冲信号

module debounce(

input clk,

input rst_n,

input key,

output key_pulse

);

reg key_rst_n_pre; //定义一个寄存器型变量存储上一个触发时的按键值

reg key_rst_n; //定义一个寄存器变量储存储当前时刻触发的按键值

wire key_edge; //检测到按键由高到低变化是产生一个高脉冲

//利用非阻塞赋值特点，将两个时钟触发时按键状态存储在两个寄存器变量中

always @(posedge clk or negedge rst_n)

begin

if (!rst_n) begin

key_rst_n <= 1'b1; //初始化时给key_rst_n赋值全为1，{}中表示N个1

key_rst_n_pre <= 1'b1;

end

else begin

key_rst_n <= key; //第一个时钟上升沿触发之后key的值赋给key_rst_n,同时key_rst_n的值赋给key_rst_n_pre

key_rst_n_pre <= key_rst_n; //非阻塞赋值。相当于经过两个时钟触发，key_rst_n存储的是当前时刻key的值，key_rst_n_pre存储的是前一个时钟的key的值

end

assign key_edge = key_rst_n_pre & (~key_rst_n);//脉冲边沿检测。当key检测到下降沿时，key_edge产生一个时钟周期的高电平

reg [17:0] cnt; //产生延时所用的计数器，系统时钟12MHz，要延时20ms左右时间，至少需要18位计数器

//产生20ms延时，当检测到key_edge有效是计数器清零开始计数

always @(posedge clk or negedge rst_n)

begin

if(!rst_n)

cnt <= 18'h0;

else if(key_edge)

cnt <= 18'h0;

else

cnt <= cnt + 1'h1;

end

reg key_sec_pre; //延时后检测电平寄存器变量

reg key_sec;

//延时后检测key，如果按键状态变低产生一个时钟的高脉冲。如果按键状态是高的话说明按键无效

always @(posedge clk or negedge rst_n)

begin

if (!rst_n)

key_sec <= {1'b1};

else if (cnt==18'h3ffff)

key_sec <= key;

end

always @(posedge clk or negedge rst_n)

begin

if (!rst_n)

key_sec_pre <={1'b1};

else

key_sec_pre <= key_sec;

end

assign key_pulse = key_sec_pre & (~key_sec);

endmodule

产生PWM波信号驱动蜂鸣器

module PWM(

input clk,

input [15:0] time_end,

output pwm

);

reg [15:0] cnt;

always@(posedge clk)

if(cnt>=(time_end<<1))

cnt<=0;

else

cnt<=cnt+1'b1;

assign pwm=(time_end>cnt);

endmodule

储存并输出音乐信号

module music(

input clk,

input rst_n,

input play,

output [7:0] outspeaker_music,

output beeper_music,

output music_en

);

wire start;

wire clk_1hz;

reg playing;

reg [7:0] flag;

reg [2:0] notation [206:0];

reg [15:0] music_time_end_reg;

reg [12:0] music_frequence_reg;

wire [15:0] music_time_end;

wire [12:0] music_frequence;

wire [7:0] outspeaker_music_wire;

wire music_pwm_wire;

debounce u16_debounce(

.clk(clk),

.key(play),

.rst_n(rst_n),

.key_pulse(start)

);

clk_maker u19_clk_maker(

.clk(clk),

.rst_n(rst_n),

.CNT(100_0000),

.clk_changed(clk_1hz)

);

always@(posedge clk_1hz)

begin

notation[1]={3'd1};

notation[2]={3'd1};

notation[3]={3'd1};

notation[4]={3'd1};

notation[5]={3'd0};//输出一定时间音时也要输出较短时间空隙，不然听着不像

…………

notation[205]={3'd0};

notation[206]={3'd0};

end

always@(posedge clk or negedge rst_n)

if(!rst_n)

begin playing=0;end

else if(start)

begin playing<=1;end

else if(flag>=8'd206)

begin playing=0;end

else playing<=playing;

always@(posedge clk_1hz)

begin

if(playing==0)

flag<=0;

else flag<=flag+6'd1;

end

always@(posedge clk)

begin

case(notation[flag])

3'd1: begin music_frequence_reg<= 13'd523; music_time_end_reg<=16'd11472; end//M1,

3'd2: begin music_frequence_reg<= 13'd587; music_time_end_reg<=16'd10221; end//M2,

3'd3: begin music_frequence_reg<= 13'd659; music_time_end_reg<=16'd9104; end//M3,

3'd4: begin music_frequence_reg<= 13'd698; music_time_end_reg<=16'd8596; end//M4,

3'd5: begin music_frequence_reg<= 13'd784; music_time_end_reg<=16'd7653; end//M5,,

3'd6: begin music_frequence_reg<= 13'd880; music_time_end_reg<=16'd6818; end//M6,

3'd7: begin music_frequence_reg<= 13'd987; music_time_end_reg<=16'd6079; end//M7,

default: begin music_frequence_reg<= 13'd0; music_time_end_reg<=16'd0; end//没摁

endcase end

assign music_frequence=music_frequence_reg;

assign music_time_end=music_time_end_reg;

PWM u19_PWM(

.clk(clk),

.time_end(music_time_end),

.pwm(music_pwm_wire)

);

long_adder u20_long_adder(

.clk(clk),

.frequence(music_frequence),

.dac_data(outspeaker_music_wire)

);

assign outspeaker_music=outspeaker_music_wire;

assign beeper_music=music_pwm_wire;

assign music_en=playing;

endmodule

蜂鸣器，选择音乐信号或是按键信号进行播放

module beeper(

input pwm1,

input clk,

input tone_en,

input beeper_music,

input music_en,

output beeper

);

reg music_reg;

reg pwm1_reg;

reg beeper_reg;

always@(posedge clk)

begin

music_reg<=beeper_music;

pwm1_reg<=pwm1;

if( tone_en)

if(music_en)

beeper_reg<=music_reg;

else beeper_reg<=pwm1_reg;

else beeper_reg<=0;

end

assign beeper=beeper_reg;

endmodule

六、主要难题及解决办法

1.怎么样获得钢琴波形的数据

在网上查了非常非常多的资料但是没找到直接数据

解决办法：群里有个大佬推荐autopiano网站并且推荐波形基波和各次谐波比例大概为63%，21%，6%，5%，5%并按这个配出了波形

蜂鸣器声音太小

找了好久bug没找到，用了几种别的方式测试实验，发现我的这块板子的蜂鸣器本来就相较于扬声器偏小

播放音乐部分的代码找不到什么bug但是上机摁了play键还是没有声音，解决办法：观察波形图发现我的clk_maker模块里cnt的容量上限太小导致输出不了很慢的时钟信号

七、改进建议

1.多设计几个fre频率选择模块出口来实现更多的键的和声

2.建议拓展板的按键使用静音的按键减少对钢琴音播放的影响
