基于RP2040游戏机的综合应用-电子沙漏实现

内容介绍

项目介绍

本项目我通过使用硬禾学堂提供的RP2040 Game Kit完成基于RP2040的电子沙漏任务，该项目作品通过部分工具完成了两个LED 灯板和RP2040 Game Kit的固定，以c/c++编程的方式，实现在RP2040 Game Kit上的按键和屏幕完成电子沙漏的一个周期的计时，在点下开始按钮后,通过上边的姿态传感器来感知沙漏方向的变化，并开始沙漏操作。该项目使用到了两块8*8 LED灯板，一根数据线，多根杜邦线，以及一个RP2040 Game Kit扳机。

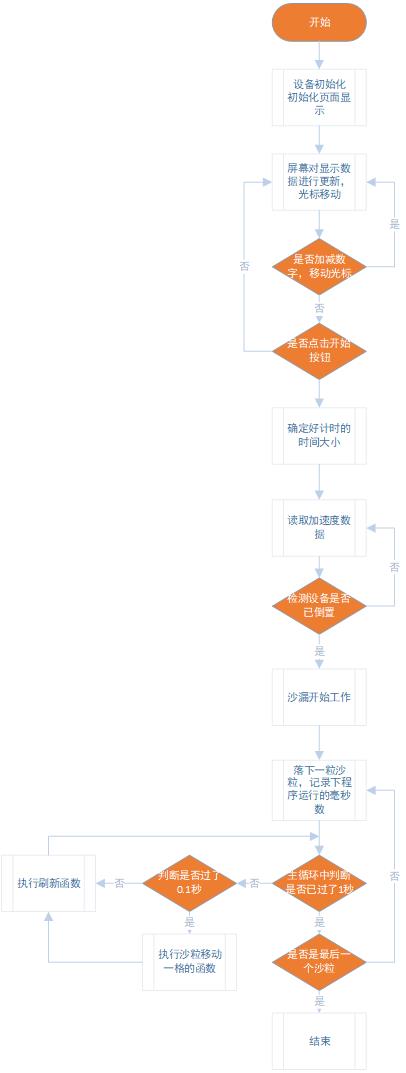

软件实现流程图

主要硬件介绍

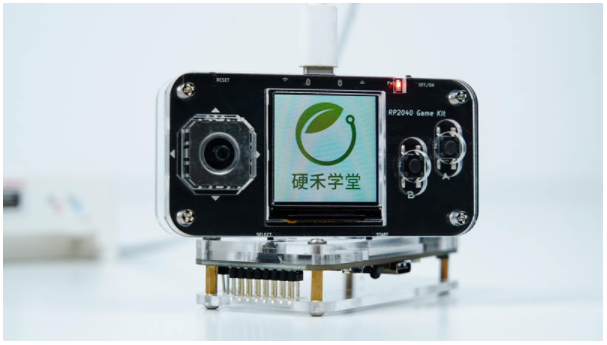

本次所使用的的设备rp2040游戏机是基于树莓派RP2040的嵌入式系统学习平台，通过USB Type-C连接器供电

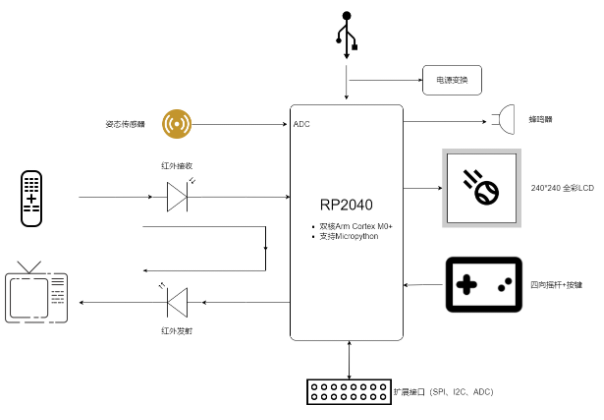

RP2040作为主控，具有双核Arm Cortex M0+内核和264KB内存，可通过MicroPython或C/C++编程，性能强大

机身集成了丰富的硬件资源，如板上四向摇杆 + 2个轻触按键 + 一个三轴姿态传感器MMA7660，一块240*240像素的lcd屏幕

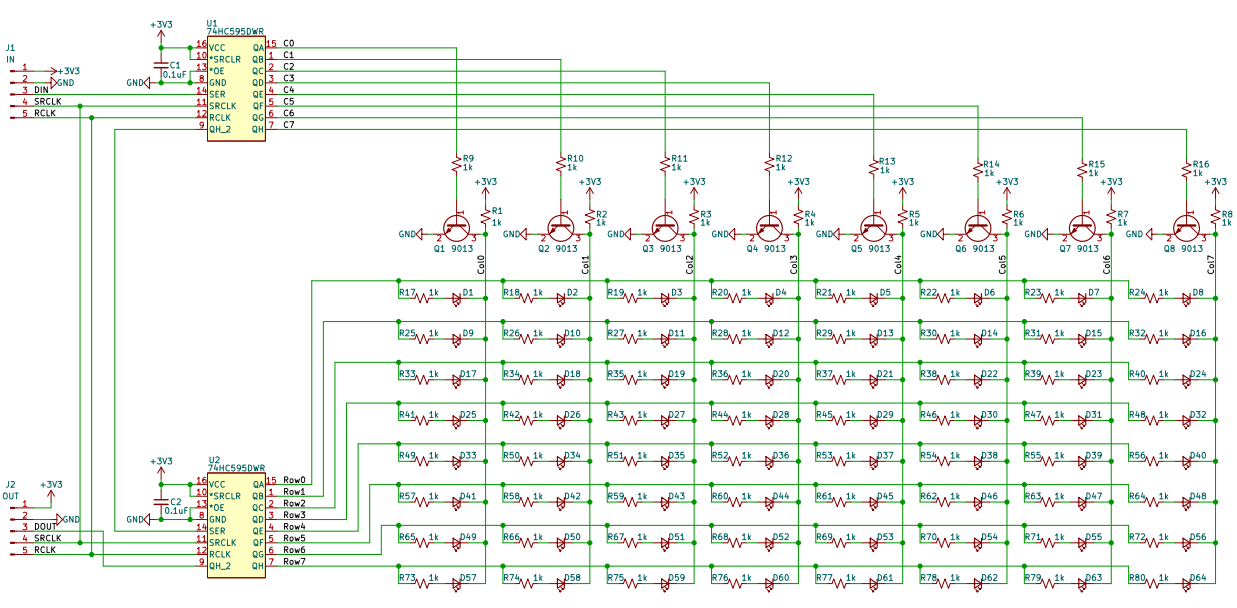

两块LED灯板

FpTLWH480kB5tipJm1BmSB38UoPh

主要软件介绍

rp2040游戏机有两种开发方式

1、Micropython

2、最基本的c/c++开发方式，但相较于前一种，需要自己搭建开发环境，比较麻烦，不适合新手使用

我所使用的就是第二种开发方式，至于具体的开发环境该如何搭建就不做详细介绍了，大家感兴趣，可以自行百度

代码实现

由于没有使用Micropython的方式编程，所以板子上的屏幕，加速度传感器的驱动都需自己编写

void LCD_Init(void)
{
	lcd_gpio_init();

	nur_lcd_reset();

	LCD_WR_REG(0x11);
	sleep_ms(120);
	LCD_WR_REG(0x36);
	if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x00);
	else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC0);
	else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x70);
	else LCD_WR_DATA8(0xA0);

	LCD_WR_REG(0x3A);
	LCD_WR_DATA8(0x05);

	LCD_WR_REG(0xB2);
	LCD_WR_DATA8(0x0C);
	LCD_WR_DATA8(0x0C);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x33);
	LCD_WR_DATA8(0x33);

	LCD_WR_REG(0xB7);
	LCD_WR_DATA8(0x35);

	LCD_WR_REG(0xBB);
	LCD_WR_DATA8(0x19);

	LCD_WR_REG(0xC0);
	LCD_WR_DATA8(0x2C);

	LCD_WR_REG(0xC2);
	LCD_WR_DATA8(0x01);

	LCD_WR_REG(0xC3);
	LCD_WR_DATA8(0x12);

	LCD_WR_REG(0xC4);
	LCD_WR_DATA8(0x20);

	LCD_WR_REG(0xC6);
	LCD_WR_DATA8(0x0F);

	LCD_WR_REG(0xD0);
	LCD_WR_DATA8(0xA4);
	LCD_WR_DATA8(0xA1);

	LCD_WR_REG(0xE0);
	LCD_WR_DATA8(0xD0);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x11);
	LCD_WR_DATA8(0x13);
	LCD_WR_DATA8(0x2B);
	LCD_WR_DATA8(0x3F);
	LCD_WR_DATA8(0x54);
	LCD_WR_DATA8(0x4C);
	LCD_WR_DATA8(0x18);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x0B);
	LCD_WR_DATA8(0x1F);
	LCD_WR_DATA8(0x23);

	LCD_WR_REG(0xE1);
	LCD_WR_DATA8(0xD0);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x0C);
	LCD_WR_DATA8(0x11);
	LCD_WR_DATA8(0x13);
	LCD_WR_DATA8(0x2C);
	LCD_WR_DATA8(0x3F);
	LCD_WR_DATA8(0x44);
	LCD_WR_DATA8(0x51);
	LCD_WR_DATA8(0x2F);
	LCD_WR_DATA8(0x1F);
	LCD_WR_DATA8(0x1F);
	LCD_WR_DATA8(0x20);
	LCD_WR_DATA8(0x23);

	LCD_WR_REG(0x21);
	LCD_Fill(0,0,LCD_W,LCD_H,BLACK);
	//LCD_ShowChinese(70,		110,"请稍等",	WHITE,	BLACK,32,0);
	// LCD_ShowIntNum(0,100,a,3,WHITE,BLACK,16);
	// LCD_ShowFloatNum(0,50,b,3,WHITE,BLACK,32);
	LCD_WR_REG(0x29);
    //LCD_DrawRectangle(20,20,40,40,YELLOW);
    printf("屏幕初始化\n");
}

这个函数为st7789驱动芯片的屏幕初始化函数，使用的是软件模拟spi的方式进行通信。先将其复位，重置内部寄存器，并设置合适的屏幕电源设置，显示的像素位数，屏幕的旋转，最后打开屏幕显示。

void MMA7660_Init(void){

    uint8_t reg;

    Analog_IIC_Pin_Init();

    reg=0x00;

    Sensor_Write_Byte(SensorAddr,0x07,&reg);

    reg=0x02;

    Sensor_Write_Byte(SensorAddr,0x08,&reg);

    reg=0x01;

    Sensor_Write_Byte(SensorAddr,0x07,&reg);

}

这个函数则是加速度传感器MMA7660的初始化函数，使用的是软件模拟I2C的方式进行通信。先是对加速度传感器的模式进行设置，并设量程范围设置为2g。

    gpio_init(DIN);
    gpio_set_dir(DIN, GPIO_OUT);
    gpio_init(SRCLK);
    gpio_set_dir(SRCLK, GPIO_OUT);
    gpio_init(RCLK);
    gpio_set_dir(RCLK, GPIO_OUT);
    DIN_0;
    SRCLK_0;
    RCLK_0;

    LCD_Init();
    MMA7660_Init();
    // sleep_ms(7000);
    gpio_pull_up(5);
    gpio_set_irq_enabled_with_callback(5, GPIO_IRQ_EDGE_FALL, true, &gpio_callback);

    gpio_pull_up(6);
    gpio_set_irq_enabled_with_callback(6, GPIO_IRQ_EDGE_FALL, true, &gpio_callback);

    LCD_ShowString(0,0,	"Time Set:",	YELLOW,	BLACK,	32,0);
    LCD_ShowIntNum(50,100,timing_1,1,RED,BLACK,32);
	LCD_ShowIntNum(150,100,timing_2,1,YELLOW,BLACK,32);
	LCD_ShowString(150,200,	"Start",	YELLOW,	BLACK,	32,0);
	flash();

在main函数中，先是对初始化函数的调用，并将屏幕设置成提示用户进行输入计时时间的样式。同时两个按键进行下降沿中断的中断函数绑定。这两个按键分别设置为计时数值的加操作和目标框的移动工作。

    while (true) {
		unsigned long currentMillis = to_ms_since_boot(get_absolute_time());
		if(hourglass_start==0){
			if(currentMillis>next_getahr_time){
				getAcceleration(&ax, &ay, &az);
				if(ax>0.8){//倒放了
					if(button_lock==1){
						hourglass_start=1;
						sleep_ms(1000);
					}
				}
				next_getahr_time=currentMillis+100;
			}
		}else if(hourglass_start==1){
			fill(timing_1*10+timing_2);
			next_update_time=currentMillis+100;
			next_drop_time=currentMillis+1000;
			hourglass_start=2;
		}else if(hourglass_start==2){
			if(currentMillis>next_update_time){
				update();
				next_update_time=currentMillis+100;
			}
			if(currentMillis>next_drop_time){
				fanzhuan();
				next_drop_time=currentMillis+1000;
			}
			flash();
		}
    }

上面就是电子沙漏的具体实现流程。可以看出我用了一个currentMillis变量记录下了当前程序执行过的毫秒数，并将其作为基准用于在下面的沙漏效果变换。同时前期的控制是用hourglass_start进行判断的，在用户输入希望的计时时间按下确定按钮之前hourglass_start的值为-1，在循环一直执行flash函数。在按下确定按钮后，会每隔100ms查询一次加速度传感器的值getAcceleration(&ax, &ay, &az)，并通过判断x轴的加速度值判断是否对沙漏进行了翻转。

若是发生了翻转，则会真正开始电子沙漏的显示效果

电子沙漏的实现难点

uint8_t status[16]={0}程序中声明了这个全局变量，用户记录两个led灯板的每一行的每一个led灯的亮灭情况。

void Hc595OneRow(uint8_t R, uint8_t C)
{
        uint16_t cnt;
        SRCLK_0;
        RCLK_0;
        for(cnt=0;cnt<16;cnt++)
        {
               if (cnt<=7)
               {
                       if(R & 0x80)
                               DIN_1;
                       else
                              DIN_0;
                       R<<=1;
               }else{
                       if(C & 0x80)
                               DIN_1;
                       else
                               DIN_0;
                       C<<=1;
               }
               SRCLK_1;
               SRCLK_0;
        }
}
void flash(){
        uint8_t row=0x01;
        for(uint8_t i=0;i<8;i++){
               Hc595OneRow(row,status[15-i]);
               Hc595OneRow(row,status[7-i]);
               RCLK_1;
               RCLK_0;
               row<<=1;
               sleep_ms(2);
        }
}

因为led灯板上使用的是74H595芯片，该芯片并没有锁存功能，及某一瞬间其最多只能控制一行led灯的亮灭情况，所以在程序运行的过程中，除了沙粒每隔100ms变换的瞬间，其余的时刻则是一直在执行上面的flash函数，不断的输入数据给led灯板，使灯板不断的刷新，再根据人类的视觉残留效果，使我们看到led灯板呈现出整个屏幕一起显示的效果。

void fanzhuan(){
        if ((getled(0, 7, 0) && !getled(1, 0, 7)) || (!getled(0, 7, 0) && getled(1, 0, 7))) {
               // for (byte d=0; d<8; d++) { lc.invertXY(0, 0, 7); delay(50); }
               setled(0, 7, 0, 0);
               setled(1, 0, 7, 1);
        }
}

在电子沙漏的显示效果中，某一时刻，只有一个沙粒在移动，那么如何实现在一个沙粒落到底部后，上方的灯板落下第二个沙粒到下方的灯板中呢，就是用上面这个函数实现，setled(0, 7, 0, 0);这函数将上方板子最下面的led灯珠状态转为0，即灭。而setled(1, 0, 7, 1);该函数则是将下方板子的最上面的led灯珠状态转为1，即亮。这样就完成了同一时间里只有一粒沙粒在移动了，至于之间的时间间隔为多少，取决于主循环里的next_drop_time=currentMillis+1000;，这里是每隔1秒执行一次。

void update(){
	uint8_t n = 8;
	uint8_t somethingMoved = 0;
	uint8_t x,y;
	uint8_t direction;
	for (uint8_t slice = 0; slice < 2*n-1; ++slice) {
	  direction = (to_ms_since_boot(get_absolute_time())%2 == 1); // randomize if we scan from left to right or from right to left, so the grain doesn't always fall the same direction
		uint8_t z = slice<n ? 0 : slice-n + 1;
		for (uint8_t j = z; j <= slice-z; ++j) {
      y = direction ? (7-j) : (7-(slice-j));
      x = direction ? (slice-j) : j;
			//printf("x:%d,y:%d\r\n",x,y);
			if(move_led(0, x, y)) {
				somethingMoved = 1;
			};
			if (move_led(1, x, y)) {
				somethingMoved = 1;
			}
		}
	}
}

那么一粒沙粒又是如何呈现出一点点的移动到底部的动画效果的呢，通过调用上面的update函数，在该函数中我们对整个status数组进行了判断，判断的依据为当前led灯珠的下面是否有空位，即是否是没有灯珠亮着，若是没有，代表着当前的灯珠可以往下移动，也就是进行了碰撞检测。注意这里只是对status数组进行了更新，具体执行灯亮灭的还是要靠外面的flash函数执行。那么这个update函数又是多久执行一次呢，在主循环中，我们根据next_update_time变量，在next_update_time=currentMillis+100;操作中得知将会每隔100ms执行一次，也就是说，一粒沙粒会每隔100ms的时间对其当前的位置进行移动，从而产生了移动的动画效果。

主要的收获和遇到的困难

通过本次的实践练习，我对树莓派RP2040和C语言编程的了解更加的深入，编程能力得到一定程度的提升，尤其是对原理图的使用有了更深刻的理解。在平时的学习生活中曾接触过树莓派4B的使用，故对本次的活动项目产生了极为浓厚的兴趣。但在编程的过程中，也意识到了自己的不足。首先是在电子方向上仍然存在着很多还未了解的专业知识，其次是代码的编写略显累赘，期望在下次的活动中有所改善。
