2022暑期一起练 用 M5 Stickc Plus 语音识别显示在LED点阵灯板上

一 .M5 Stickc Plus硬件介绍

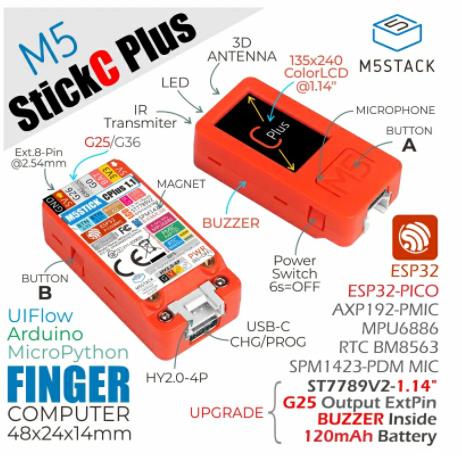

M5StickC PLUS 是M5StickC的大屏幕版本，主控采用ESP32-PICO-D4模组，具备蓝牙4.2与WIFI功能，小巧的机身内部集成了丰富的硬件资源，如红外、RTC、麦克风、LED、IMU、按键、蜂鸣器、PMU等，在保留原有M5StickC功能的基础上加入了无源蜂鸣器，同时屏幕尺寸升级到1.14寸、135*240分辨率的TFT屏幕，相较之前的0.96寸屏幕增加18.7%的显示面积，电池容量达到120mAh，接口同样支持HAT与Unit系列产品。模块实物图如图1.1所示

图1.1

主要特点如表1.2：

表1.1

二.开发环境搭建

1. M5 Stickc Plus的开发环境主要有UIFlow  Arduino IDE和Micropython我这里使用的是arduino 的开发环境，开发环境的搭建参考了官方文档。首先是驱动的安装，将设备连接至PC，打开设备管理器为设备安装 FTDI驱动 。
2. 在arduino官网安装arduino。
3. 库文件的安装，打开 Arduino IDE,选择 文件->首选项->设置如图2.1所示

图2.1

4.将https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json复制到 M5Stack 板管理网址到 附加开发板管理器。

5.选择 工具->开发板:->开发板管理器...在新弹出的对话框中,输入并搜索 M5Stack,点击安装

6.选择 工具->开发板:->M5Stack Arduino, 根据我们所使用的设备(M5Stick-C-Plus)选择对应的开发板配置。

7.不同的硬件设备,有着不同的案例程序库,请根据你所使用的设备选择下载.打开 Arduino IDE, 然后选择 项目->加载库->库管理...搜索 M5StickCPlus 并安装,下载时请根据弹窗提示，安装相关依赖库。

三.任务说明

我这里选择的是任务1详细内容如下

任务1：可以用语音控制的灯板，要求在灯板上点亮不同的字符、图案，如指令“1”，则需要在灯板上显示“1”的图形

所需器件：

• M5StickC Plus一套
• LED灯板不限
• 连接模块之间的杜邦线
•

三.软件编写

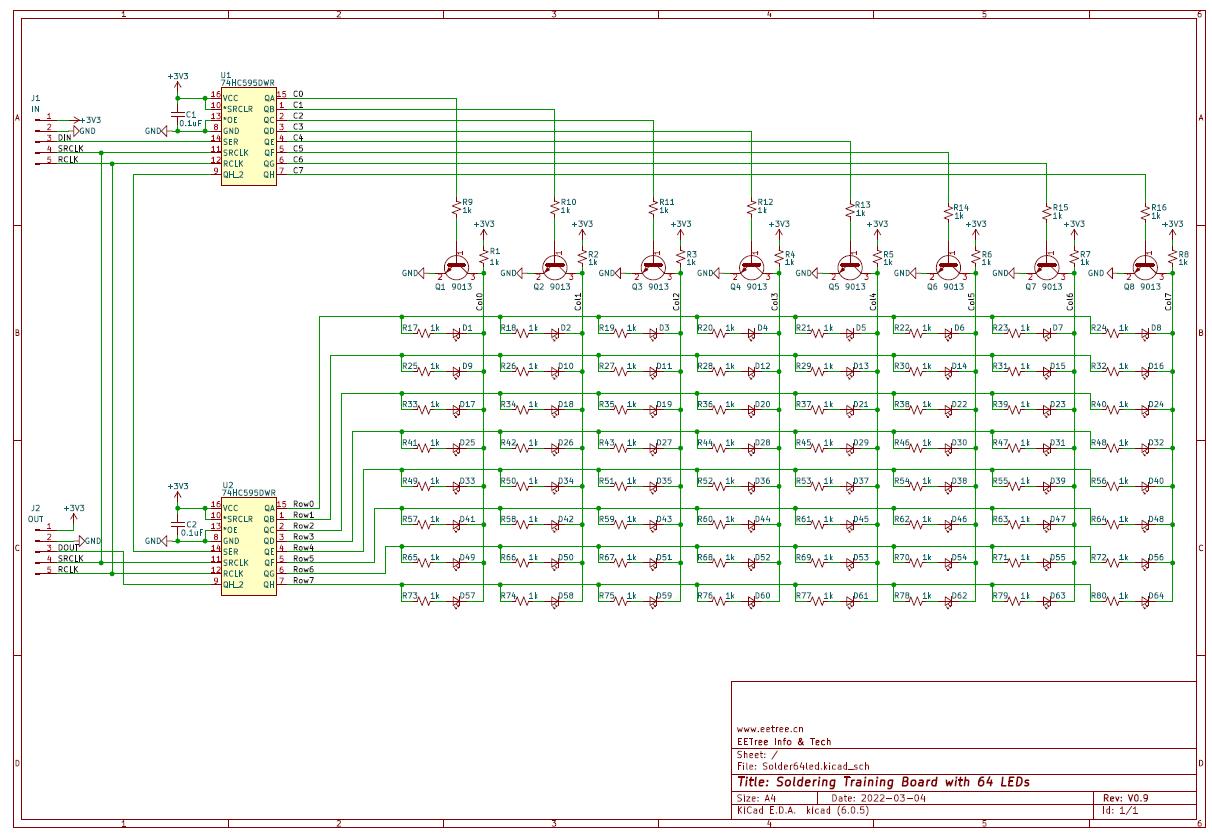

1.由于要驱动LED灯板，查看了板子的原理图如图3.1所示，这里主要介绍一下电路的工作原理发光二极管的亮灭通过ROW与COL的电平关系决定，仅当ROW为HIGH且COL为LOW时，二极管导通。

其中第一个74HC595D的输出通过npn型三极管S9013的基级与集电极与COL耦合，第二个74HC595D的输出直接耦合ROW可知，第一个74HC595D的输出C通过三极管后反相后得到COL，即当C为1，ROW为1时，有COL为LOW，ROW为HIGH，此时发光二极管导通。根据原理图查找了74hc595的芯片手册。

74HC595 各个引脚的功能：

QA~F  是并行数据输出口，即储寄存器的数据输出口

QH_2    串行输出口

SRCLK   串行输入时钟

SCLK   锁存输入时钟

OE 的非    输出使能端

SER       串数据输入端行

图3.1

74hc595程序驱动部分这里主要使用了3个引脚通过宏定义与 M5 Stickc Plus引脚相关联

#define DIN    26//数据输入引脚
#define SRCLK  25//串行输入时钟
#define RCLK  32//锁存输入时钟

首先要对引脚初始化初始化部分程序如下

void hc_595::init()
{
	pinMode(DIN, OUTPUT);
	pinMode(SRCLK, OUTPUT);
	pinMode(RCLK, OUTPUT);
	digitalWrite(DIN, LOW);
	digitalWrite(SRCLK, LOW);
	digitalWrite(RCLK, LOW);

}

然后就是通过74hc595的手册编写控制LED的程序，这里采用的行扫描的模式，由于人眼的视觉暂存效应，看起来是都在亮，部分程序如下

void hc_595::write(byte row,byte col )
{
	int pin_state;//输出的DIN
	digitalWrite(SRCLK, LOW);
	digitalWrite(RCLK, LOW);
	for (int i = 7; i >= 0; --i)//行按照d7-d0高位到低位对应
	{
		if (row & (1 << i))
		{
			pin_state = 1;

		}
		else
		{
			pin_state = 0;
		}
    digitalWrite(SRCLK, LOW);
		digitalWrite(DIN, pin_state);
		digitalWrite(SRCLK, HIGH);
	}
  for (int i = 7; i >= 0; --i)//列按照d7-d0高位到低位对应
  {


    if (col & (1 << i))
    {
      pin_state = 1;

    }
    else
    {
      pin_state = 0;
    }
    digitalWrite(SRCLK, LOW);
    digitalWrite(DIN, pin_state);
    digitalWrite(SRCLK, HIGH);

  }
  digitalWrite(RCLK, HIGH);
  delayMicroseconds(500);//数据锁存500us
  digitalWrite(RCLK, LOW);

}

然后对显示的数字或文字进行取模，我这里使用了一个在线取模的网站LED Matrix Editor 对数字0-9进行了取模放在了数组里，并封装了一个函数show_digital(unsigned int i,int delay_ms)//默认参数247ms，i是要显示的数字，delay_ms是要显示的时间默认247ms。

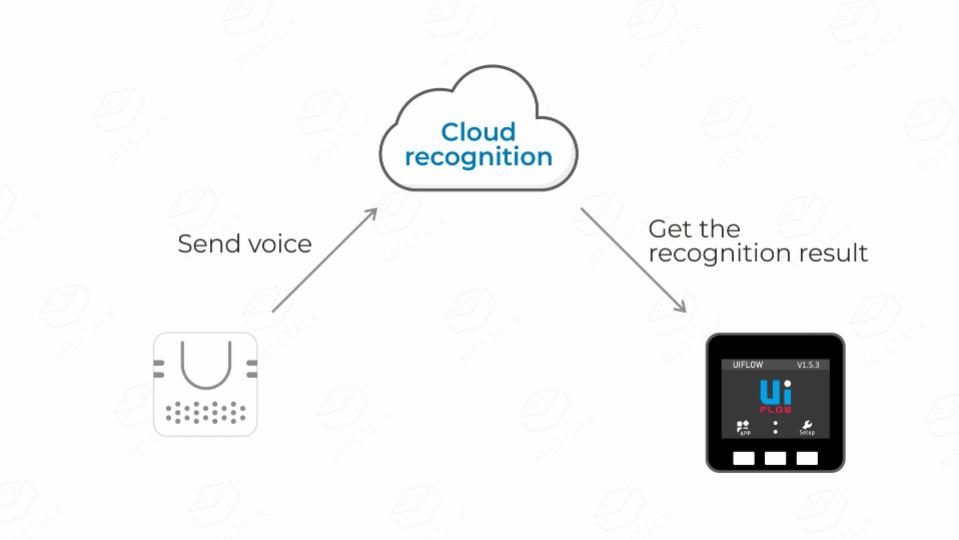

2.语音识别部分，通过官网的ATOM ECHO的教程进行程序的移植，EchoSTT是一个语音转文字服务,通过网络将本地语音发送至云服务器,并将识别结果返回至本机或是其他M5设备。无论您在UIFlow或Arduino中使用该服务都需要通过MAC地址绑定Token,以获得使用权限,示意图如图3.2，

   图3.2

具体操作步骤如下:

在官网下载相应的M5Burner固件烧录工具.解压打开应用程序。

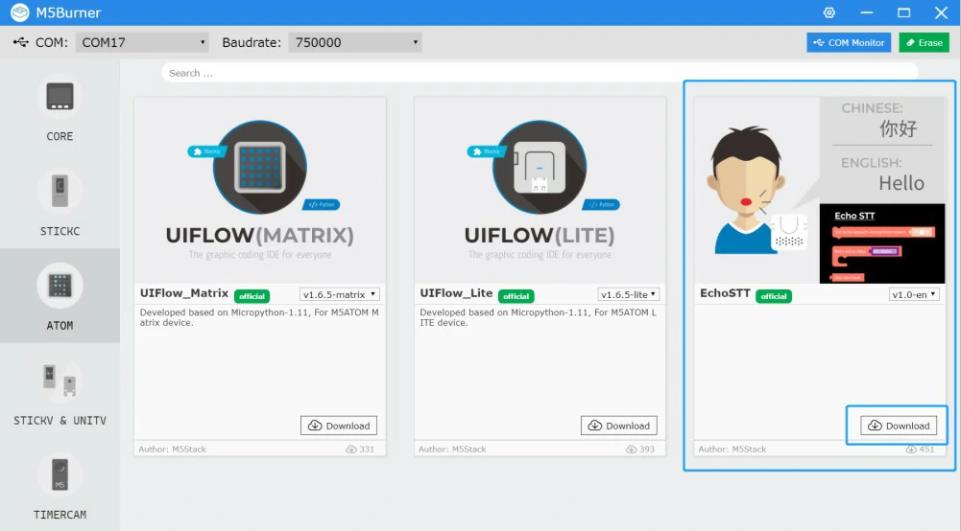

找到ATOM选项,选择EchoSTT点击download下载固件,根据您想识别的语言选择英文固件或中文固件.将ECHO连接电脑USB端口,选择对应的COM端口,点击burn进行烧录,等待串口监视器出现烧录完成提示，如图3.3所示

                  图3.3

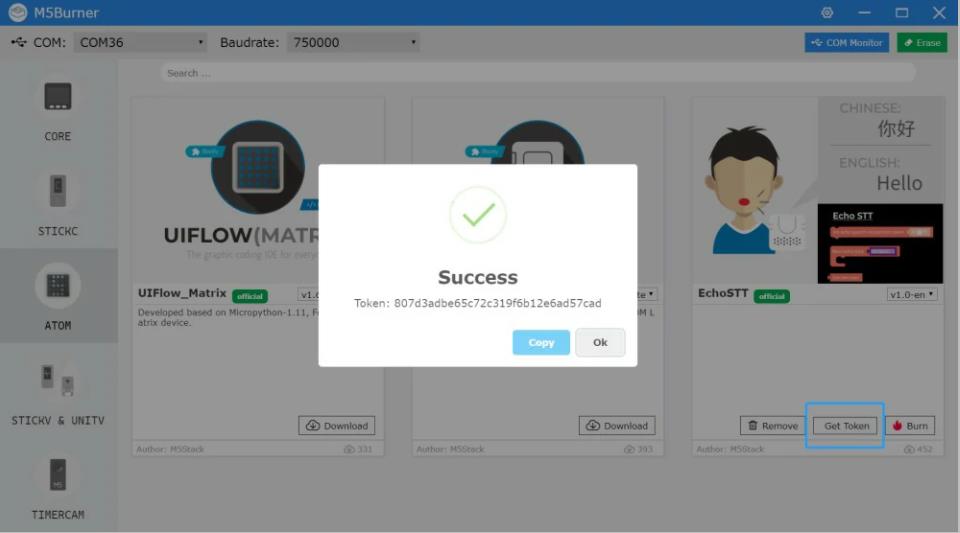

点击Get Token获取连接STT服务器所需要的Token,记录此Token如图3,Token相当于一个授权码，填到下载好的例程相对应的位置，程序中有注释，这里还缺乏一个BaiduRest.h的库文件下载好添加到工程即可，语音识别程序主要是使用了百度云语音识别的api，进行在线语音识别，通过网络在把识别结果传到M5Stick-C-Plus上。

图3.4

简略介绍一下程序逻辑，首先通过M5Stick-C-Plus 的WiFi模块连接到互联网，串口会打印网络连接情况，同时如果网络连接正常会显示律师的地球标，未连接会显示红色标。等待网络连接成功后，按下M5Stick-C-Plus 正面的按键即可开始语音识别，通过在线语音识别后，通过网络在把识别结果传到M5Stick-C-Plus上，识别的结果显示显示屏上，同时LED灯板会显示相应内容，在视频中有详细介绍。

四.结果与总结

4.1结果

板子连接上电脑后，打开arduino软件，打开串口监视器串口波特率设置为115200，可以观察到识别的信息，详细的识别过程在视频中，从识别结果来看，识别比较精准，显示屏上显示了识别结果，同时LED灯板上显示了相应的数字。

4.2总结

很高兴参加硬禾学堂举办的暑假一起练的活动，学习了百度语音识别API的使用，以及74HC595驱动的编写，同时更加熟悉了arduino的使用。
