项目总结报告

一、项目介绍

该项目是硬禾学堂发布的“2022暑假在家一起练”基于rp2040游戏机的综合应用活动，使用MicroPython环境编写，完成了基于rp2040游戏机和esp32s2简易气象站的制作，并实现了以下功能：

1.通过esp32s2的wifi模块联网获取五个城市天气信息

2.通过驱动rp2040上的lcd显示温度、湿度、风速等气象信息

3.通过摇杆选择菜单栏切换选择不同城市气象信息

二、硬件介绍

esp32s2 wifi模块，rp2040嵌入式系统其中包括240*240LCD显示、摇杆和AB按键、usb转ttl模块，其中rp2040性能强大、高度灵活的可编程IO可用于高速数字接口片内温度传感器、并支持外部4路模拟信号输入，内部ADC采样率高达500Ksps、12位精度并且支持MicroPython、C、C++编程配套的ESP32 S2 开发板除了ESP32wifi模组之外还集成了USB TYPE -C接口，两个按键，一个电源指示灯，一个用户LED灯，2排10pin的排针，将重要IO引出。使用USB供电或通过排针3.3V供电。

xaxis = ADC(Pin(28))#控制杆x引脚
yaxis = ADC(Pin(29))#控制杆y引脚
buttonB = Pin(5,Pin.IN, Pin.PULL_UP) #B按钮引脚
buttonA = Pin(6,Pin.IN, Pin.PULL_UP) #A按钮引脚
spi_sck = Pin(2)
spi_tx = Pin(3)
reset = Pin(0,Pin.OUT)
dc = Pin(1,Pin.OUT)
spi=SPI(0,baudrate=31250000,phase=1,polarity=1,sck=spi_sck,mosi=spi_tx)

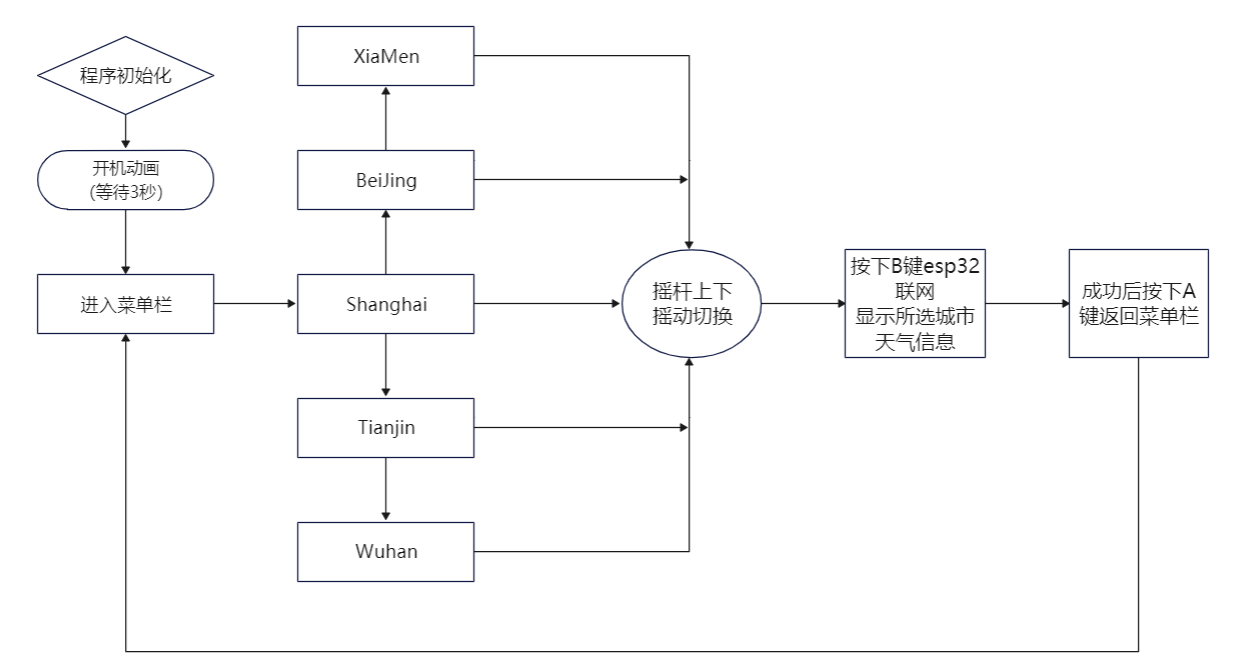

三、设计思路

首先进行程序初始化，显示出开机界面，等待三秒后，在屏幕上显示菜单栏包括：厦门、北京、上海、天津、武汉五个城市选项，通过摇杆的上下移动可以切换选择城市，选好后按下B键跳转执行esp32s2 at指令连接网络并通过心知天气api获取城市天气信息通过json转码后显示在屏幕上，此时按下A键返回到菜单界面可以通过摇杆再次选择城市

四、实现功能介绍

1.esp32s2模块的联网功能

首先接线将 ESP32 连接到 rp2040，并把esp32上的rx和tx分别接到树莓派的tx和rx上，并通过AT指令联接网络

def show_weather(position):
    network_ = network.Network(uart=UART(0, baudrate=115200, tx=Pin(12), rx=Pin(13), timeout=3000, timeout_char=1000),
                               recvInfo="",  # receive buffer global variable
                               cmd_retore='AT+RESTORE',
                               cmd_mode='AT+CWMODE=1',  # config as station
                               cmd_inquiry='AT+CIPSTA?',  # inquiry the IP address
                               cmd_connectRouter='AT+CWJAP="H1deFox","7896541230"',  # connect to Router
                               cmd_httpget='AT+HTTPCLIENT=2,0,\"https://api.seniverse.com/v3/weather/now.json?key=SQ8FJShBtKSB_xyt9&location='+position+'&language=en&unit=c\",,,2',
                               cmd_ack='OK'
                               )
    print('正在连接wifi...')
    while network_.connectNetwork() != True:
        print('连接失败，正在重连...')
    print('连接上wifi')

2.通过心知天气API获取天气信息

首先注册心知天气取得心知天气私钥，并输入到httpget中key的位置，取得城市的不同气象信息再通过json的解码显示到屏幕上，由于心知天气免费版所提供的json天气数据过少并且只能获取国内天气数据，所以我使用了15天试用版能获取更多json数据和信息情况

print('正在获取天气信息...')
    while network_.httpGet() != True:
        print('获取天气信息失败，正在重试...')
    print('获取天气信息成功...')
    print('正在跳转...')
    str_start = network_.recvInfo.find('{')
    # print(str_start)
    str_end = network_.recvInfo.find(']}')
    # print(str_end)
    weatherInfo_str = network_.recvInfo[str_start:str_end+2]
    # json_wrong = network_AT.recvInfo.strip()
    # print(json_wrong[json_wrong.find('{'):])
    # print(weatherInfo_str)
    weather_json = ujson.loads(weatherInfo_str)
    weather_location = weather_json['results'][0]['location']['name']
    print(weather_location)
    weather_now = weather_json['results'][0]['now']['code']
    print(weather_now)
    weather_text = weather_json['results'][0]['now']['text']
    print(weather_text)
    weather_temp = weather_json['results'][0]['now']['temperature']
    print(weather_temp)
    weather_time = weather_json['results'][0]['last_update']
    print(weather_time)
    weather_humi = weather_json['results'][0]['now']['humidity']
    print(weather_humi)
    weather_wind_speed = weather_json['results'][0]['now']['wind_speed']
    print(weather_wind_speed)
    str1 = "/tu/"
    str2 = str(weather_now)
    str3 = ".bin"
    image = str1+str2+str3
    print(image)
    f_image = open(image, 'rb')
    buf = f_image.read(8000)

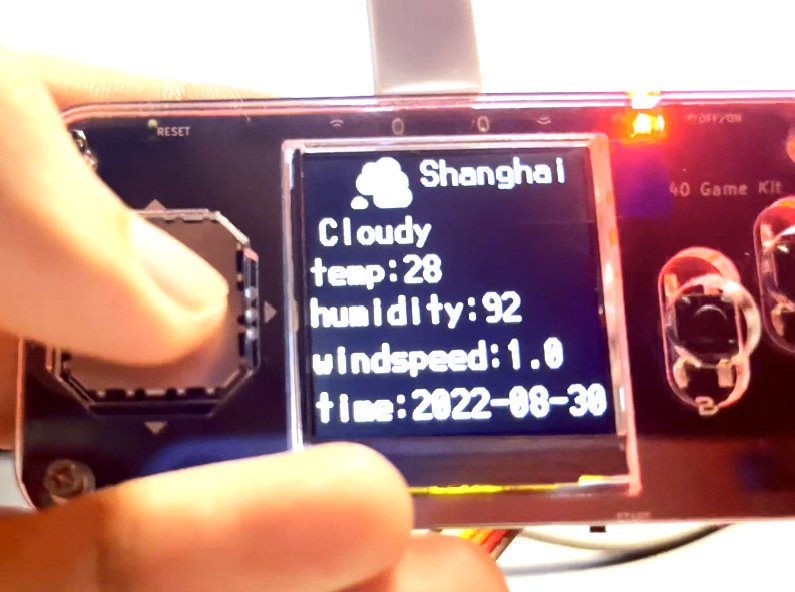

    display.fill(st7789.BLACK)  # 清屏
    display.blit_buffer(buf, 40, 0, 51, 0)
    display.text(font2, weather_location, 100, 0)
    display.text(font2, 'temp:'+weather_temp, 0, 85)  # 温度
    display.text(font2, 'time:'+weather_time, 0, 200)#时间
    display.text(font2, 'humidity:'+weather_humi, 0, 120)#湿度
    display.text(font2, 'windspeed:'+weather_wind_speed, 0, 160)#风速
    display.text(font2, weather_text, 10, 50)

3.基本设置

因为主程序繁杂，所以将基本按键和颜色设置放在另一个程序里之后引用，主要定义了显示颜色和按键引脚，为之后菜单显示提供基础

import machine,uos
import st7789 as st7789
from fonts import vga2_8x8 as font1
from fonts import vga1_16x32 as font2
from machine import Pin,SPI,ADC,I2C

class Attribute:
    white = st7789.WHITE#白
    black = st7789.BLACK#黑
    magenta = st7789.MAGENTA#洋红
    blue = st7789.BLUE#蓝
    red = st7789.RED#红
    background = st7789.color565(0, 120, 120)
    info = str(uos.uname()).split(',')#元组
    pen_color = background
    font1 = font1
    font2 = font2

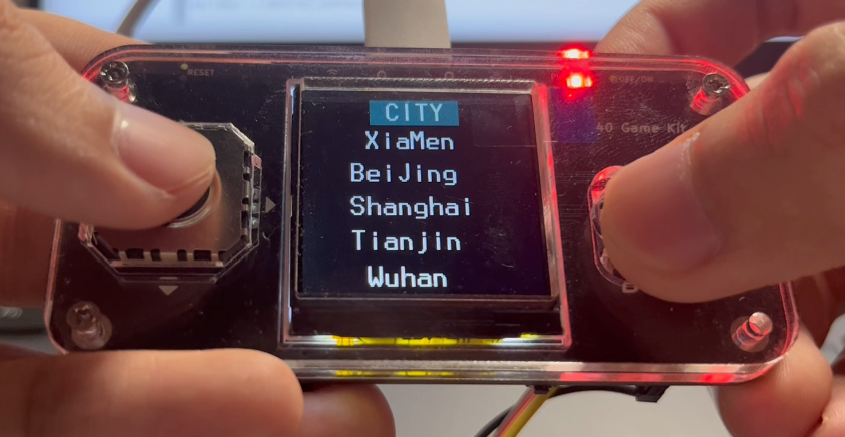

4.菜单的显示

菜单首先定义lines=5，并先通过select显示五个城市选项，通过推动摇杆改变摇杆方向来上下改变lines值从而切换城市

while True:  # 菜单
    selects = {0: '', 1: 'XiaMen', 2: 'BeiJing', 3: 'Shanghai', 4: 'Tianjin', 5: 'Wuhan'}
    display.fill(0)
    display.text(att.font2, ' CITY ', 70, 4, att.white, att.background,)
    for lists in range(1, len(selects)):
        display.text(att.font2, ' {0:^12}'.format(selects[lists]), 0, 40*lists, att.white)

    def ping(change): return min(5, max(1, change))
    while True:
        w, h = int(board.xaxis.read_u16()/3000)-10, int(board.yaxis.read_u16()/3000)-11  # 摇杆数值
        if w > 5:
            lines += 1
            next_line = ping(lines-5)
            up = next_line-1
            display.text(att.font2, '< {0:^12}>'.format(selects[next_line]), 0, 40*next_line, att.white, att.background)
            if up == 0:
                pass
            else:
                display.text(att.font2, '< {0:^12}>'.format(selects[up]), 0, 40*up, att.white)
        if w < -5:
            lines -= 1
            next_line = ping(lines-5)
            up = ping(lines-4)
            display.text(att.font2, '< {0:^12}>'.format(selects[next_line]), 0, 40*next_line, att.white, att.background)
            display.text(att.font2, '< {0:^12}>'.format(selects[up]), 0, 40*up, att.white)

5.按键确定和返回

首先定义联网获取数据为def show_weather(position)，通过按下按键B切换lines并连接网络进入所选城市显示，再按下A键返回菜单栏

""" 点击b按键 """
        if not buttonB.value():
            show_weather(selects[next_line])#进入所选城市天气信息
            """ 等待a按键 """
            while buttonA.value():
                pass#返回菜单
            break

五、遇到的问题和解决方法

1.开始时我选用arduino编写，但是发现无法驱动st7789这款屏幕，查找之后发现这块屏幕是国产代替屏，st7789驱动库无法使用，并且对esp32s2单独编写时，用usb转ttl模块连接3.3v上电时会进入下载模式，无法正常编写，后面转用micropython编写才成功

2.转换到micropython时看不懂代码，后面通过老师讲解和自己的学习，看了一些电子森林案例并在交流群里问了很多大神才慢慢摸索成功

3.代码很多地方很杂乱没有简洁化，全部做完才慢慢删减重复代码

4.在开始运行程序时很容易报错并且不稳定，没找到好的方法只能多上传几次

5.有一些自己的想法没办法实现，希望以后通过学习能实现

6.写程序时发现只能获取一个城市的天气信息，并且networkAT指令总是报错，发现是AT指令不能是局部指令要不然会出现未定义的问题，加入lines循环就可以获取选择城市的气象信息了

7.有些库不知道怎么调用，总是报错，只能寻找使用替代方法

六、未来规划

1.简化自己的代码，多学习micropython相关知识，通过学习将之前的方案实现

2.树莓派和esp32联网具有多样性，以后会学习制作复杂的项目

3.熟悉程序开发环境、学习计算机系统的操作方法

4.程序还存在很多疏漏和不合理之处。比如，程序复杂冗长，如果时间充裕，我将在不改变程序运行结果的基础上，简化程序，使每一句更加精辟，总体上更加简化。另外，在程序的外观上，我由于时间问题，没有做更多的修饰，运行起来显得比较死板、枯燥乏味。如果增添一些色彩和其他效果，程序也许会更加完美。
