Funpack第二季第一期项目-语音识别

内容介绍

主要内容框架

1、开发板介绍-Syntiant TinyML Board

2、环境准备

3、学习使用edge-impulse平台

4、训练自己的语音识别模型

5、问题总结

6、参考资料汇总

活动主页：https://www.eetree.cn/page/digikey-funpack

有幸参加硬禾学堂和得捷电子举办的这一期的活动，了解深度学习相关的知识和arduino的使用

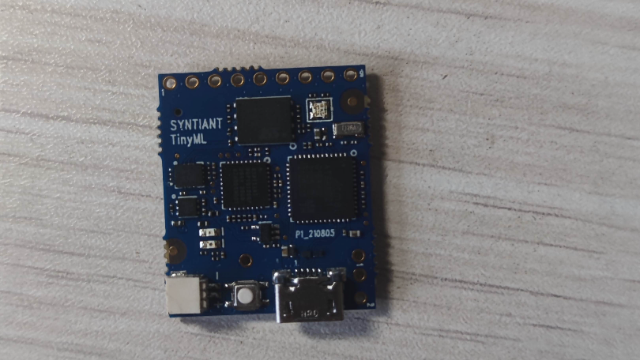

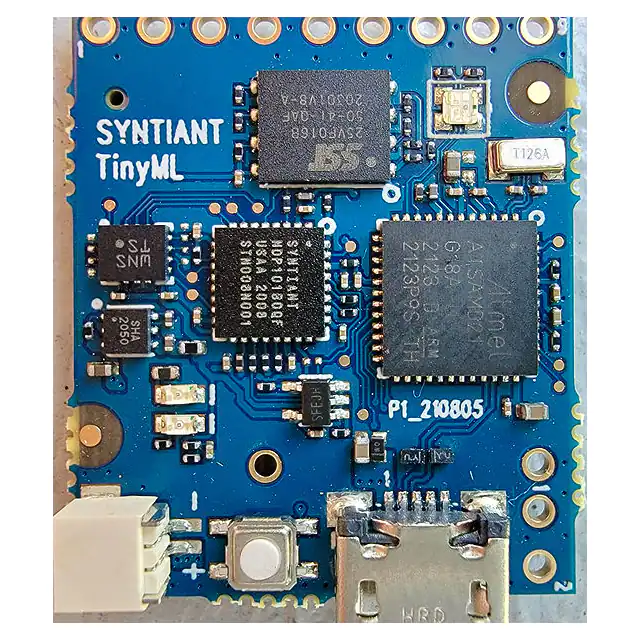

1、开发板介绍-Syntiant TinyML Board

配备超低功耗 Syntiant ® NDP101神经决策处理器™，可以使语音和传感器应用程序分别在 140 和 100 微瓦以下运行，与基于 MCU 的传统 MCU 相比，

吞吐量提高 20 倍，系统效率提高 200 倍。Syntiant TinyML 板的尺寸为 24 毫米 x 28 毫米，是一个小型的独立系统，通过微型 USB 连接通过 Edge Impulse 轻松下载经过训练的模型，

而无需任何专用硬件。

主要特点：

神经决策处理器使用NDP101，连接了两个传感器
- BMI160 6轴运动传感器
- SPH0641LM4H麦克风
主机处理器：

SAMD21 Cortex-M0+ 32位低功耗48MHz ARM MCU
- 内置256KB FLASH和32KB SRAM，
- 5个数字I/O，与Arduino MKR系列板兼容
- 其中包含1路UART接口和1路I2C接口（包括在数字I/O引脚中）
- 2MB板载串行闪存
- 一个用户定义的RGB LED
- uSD卡插槽
电路板可使用5V micro-USB或3.7V LiPo电池供电

2、环境准备

我的编译环境是win10专业版，

我的编译软件：arduino 1.18.19，arduino-cli 0.20.2，串口调试助手-Tera Term和野火串口调试助手

2.1、安装arduino编译软件

这个可以参考arduino中文社区安装和配置环境即可

参考资料：

Arduino IDE下载（2月21日更新到1.8.19）-Arduino中文社区 - Powered by Discuz!

Arduino教程汇总贴（2020.2.2更新）-Arduino中文社区 - Powered by Discuz!

2.2、安装arduino-cli

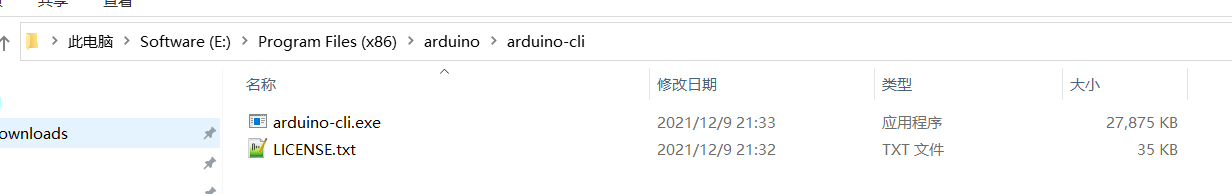

从github下载自己选择的版本下载即可,我们需要把它解压到一个目录，如E:\Program Files (x86)\arduino\arduino-cli目录下，解压后的截图如下所示。

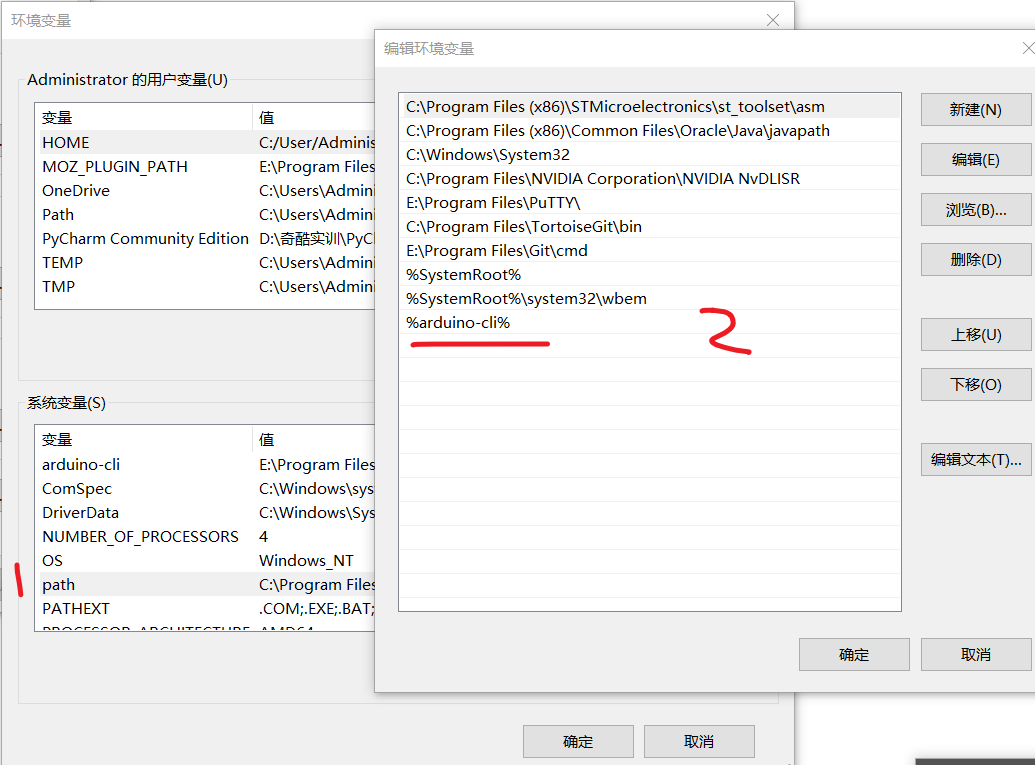

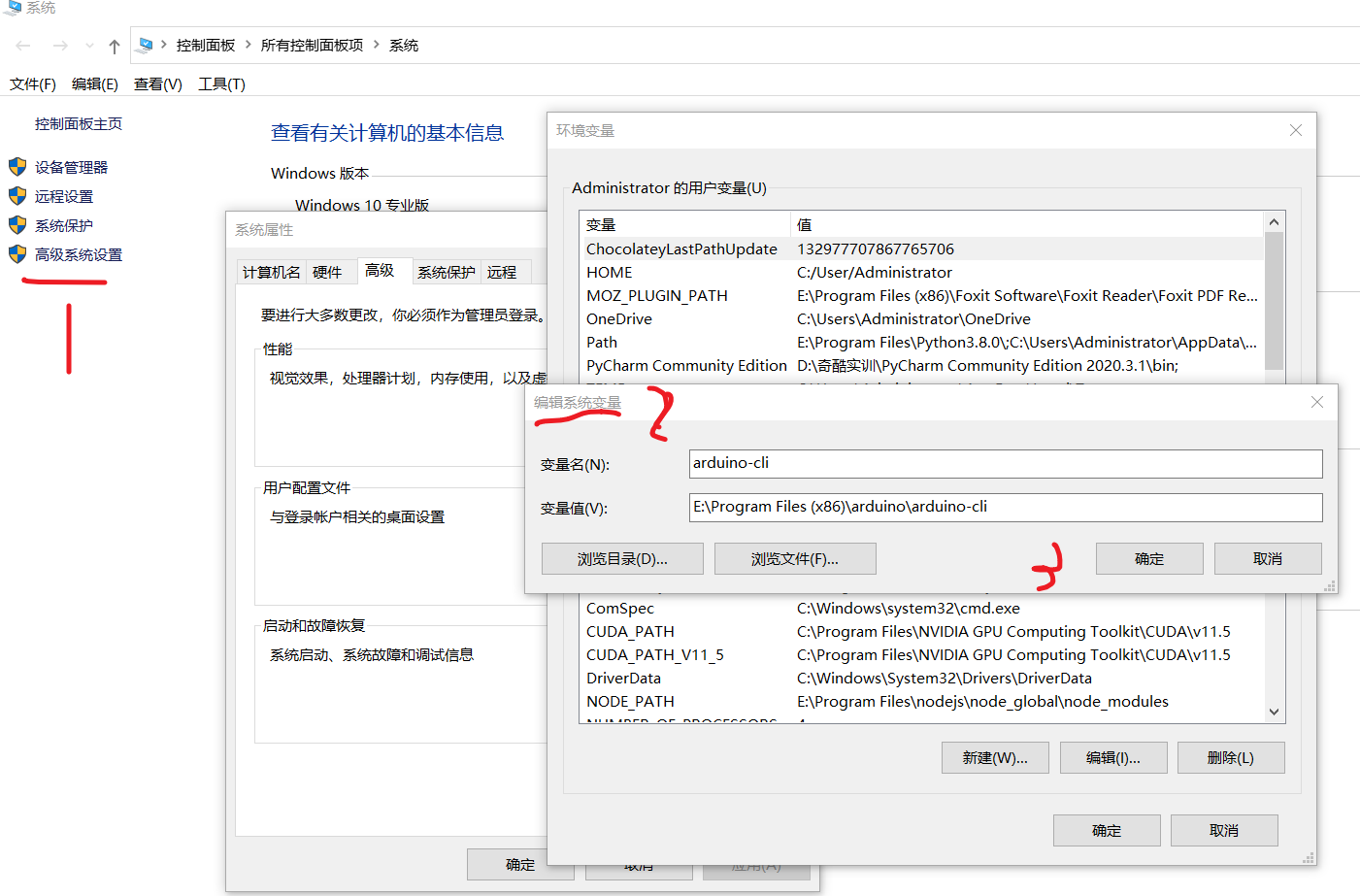

然后，我们需要在“系统变量”中添加这个路径，如下图所示解压出arduino-cli文件夹，随后打开控制面板->高级系统设置->环境变量->点击系统变量的path，

添加刚才安装的arduino-cli的路径即可，随后可以使用cmd命令测试，输入arduino-cli version 查看是否安装成功

FuZZ07gaJZ5iKfklXrF9Lba78Vjg

FtKY4x2m-_WLz3aQdkfEhX0srqtN

FrvFrilcN6JZMRSZU4yX7KjB-8Z4

C:\Users\Administrator>arduino-cli version
arduino-cli  Version: 0.20.2 Commit: 13783819 Date: 2021-12-09T13:32:05Z


A new release of Arduino CLI is available: 0.20.2 → 0.22.0
https://arduino.github.io/arduino-cli/latest/installation/#latest-packages

参考资料：

安装 - Arduino CLI

arduino-cli版本下载Releases · arduino/arduino-cli (github.com)

2.3 安装串口驱动-安装arduino-IDE的时候就可以参考一下怎么安装

Arduino教程汇总贴（2020.2.2更新）-Arduino中文社区 - Powered by Discuz!

2.4、连接开发板进行测试看是否正常

#输入：arduino-cli board list

C:\Users\Administrator>arduino-cli board list
Port  Protocol Type              Board Name      FQBN                 Core
COM25 serial   Serial Port (USB) Arduino MKRZERO arduino:samd:mkrzero arduino:samd

3、学习使用edge-impulse平台

先跟着官方文档走一遍-基于syntiant开发板的语音识别教程

一定要先看参考教程：

Syntiant 微型 ML 板 - 边缘脉冲文档 (edgeimpulse.com) 可使用谷歌翻译翻译网页

4、训练自己的语音识别模型

新建工程选择对应的开发板syntiant开发板，按照参考语音识别教程的采集数据、设置参数和生成模型。

注意事项：

4.1、连续说几个关键词的方案选择，此处参考硬禾学堂的教学直播视频给的建议选取的关键词

4.1.1、方案一

一口气说完关键词。建议四个字的关键字短语：关键词选择开启绿灯-open_green、开启红灯-open_red、蓝灯点亮-open_blue、关闭指示灯-close_led。

4.1.2、方案二

关键词分开说。先说”siri“，给个标志位打开-flag_siri=1，随后再说”开灯“这个关键词同时对应标志位open_led=1，在flag_siri = 1的情况下开灯，如果否则为关灯。

最终关键词方案选择一。

4.2、采集数据，我使用的是手机的方式进行数据采集

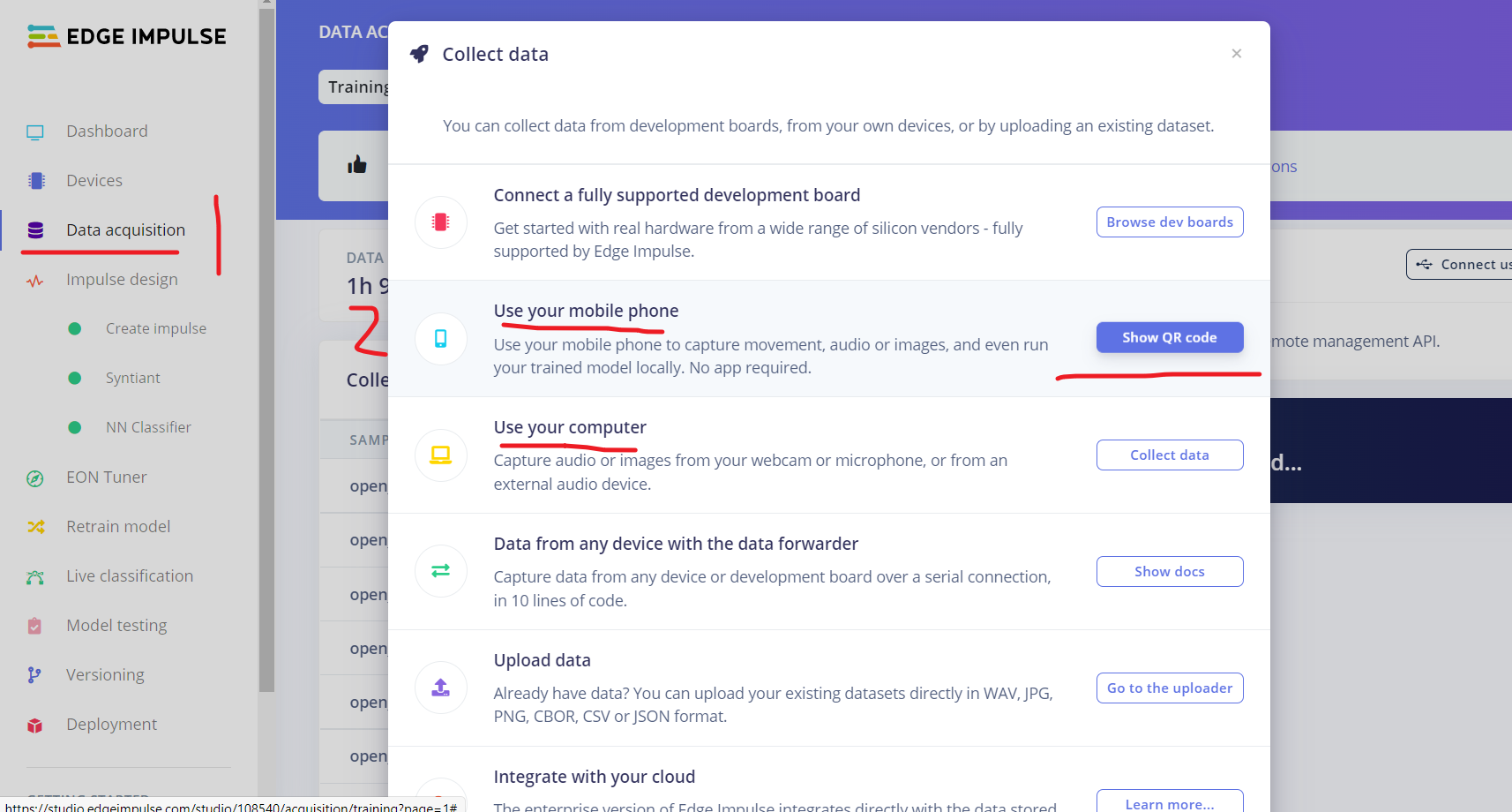

点击show QR code 之后会出现二维码，使用手机或者平板都可以扫码登陆授权使用麦克风。设计标签之后，同时采集的语音数据长度为10s，label：标签自定义，类别选择：Split automaticlly(80/20)，含义是采集的语音数据软件自动帮你分配，80%的语音集为training，20%的语音集用于testing。

FlPF9Btidc9H2IE6jESg5Vo33XZG

FqLVjCRfOAPgk_GKB71XaN2B-5HN

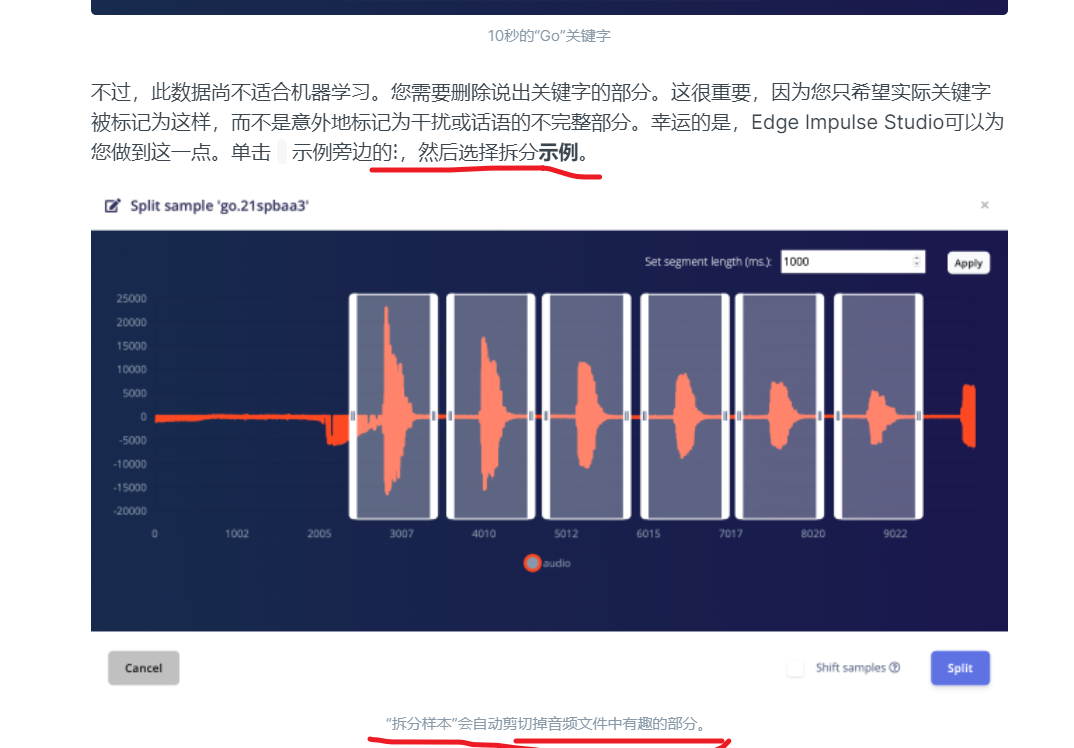

采集之后的语音数据可自行分割选取合适的语音数据

参考教程：响应您的声音 - Syntiant - RC 命令 - 边缘脉冲文档 (edgeimpulse.com)

Fm7jK8Ewrv5L3MYZV15VzfYfZX2U

可按照参考教程给出的数据集拆分的方式进行对数据处理。

4.3、将训练的模型导出并且使用falsh的形式下载开发板之后进行测试

运行自己训练的edge-impulse项目模型在开发板里面，一定要先看参考文档：On your Syntiant TinyML Board - Edge Impulse Documentation

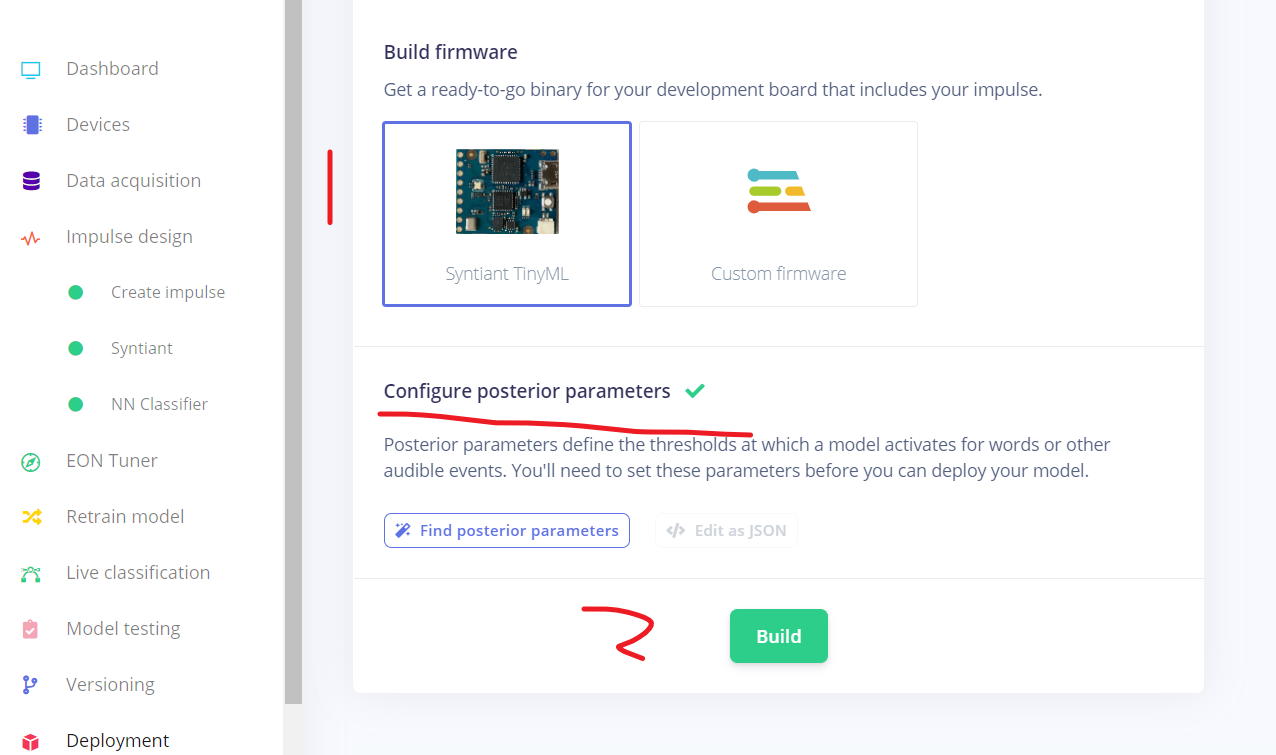

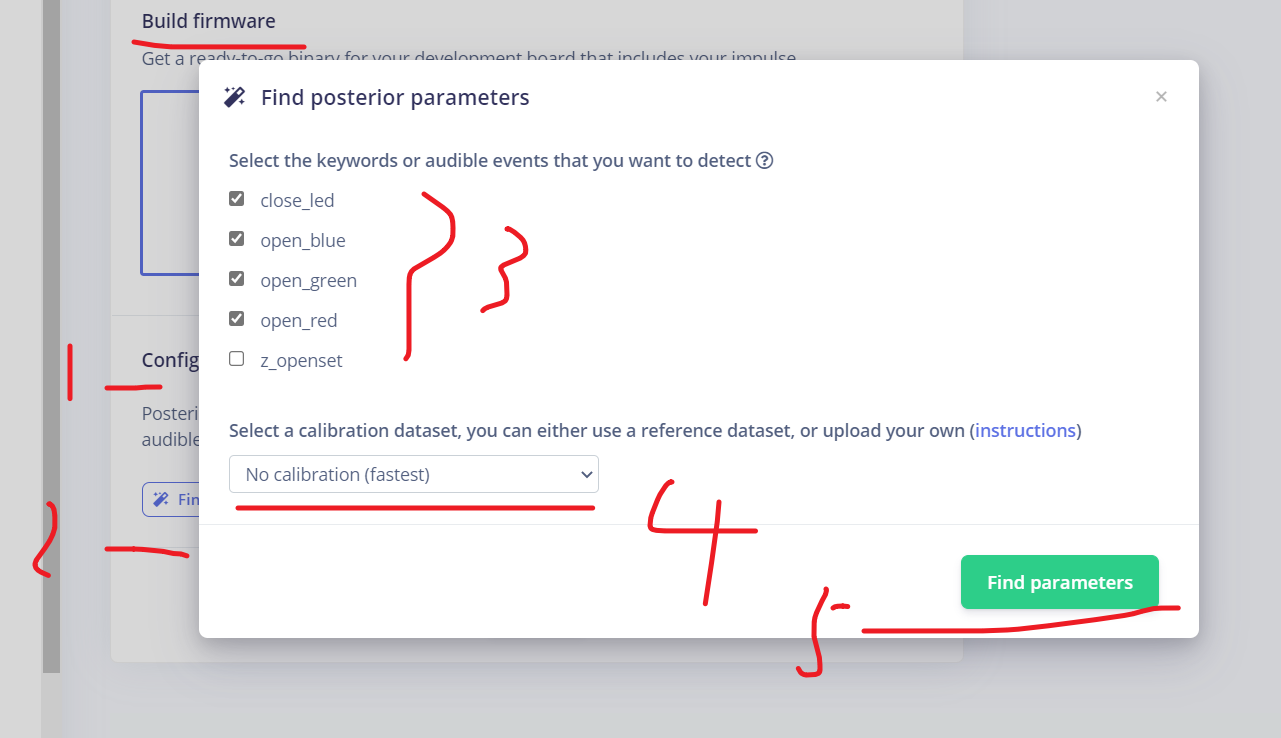

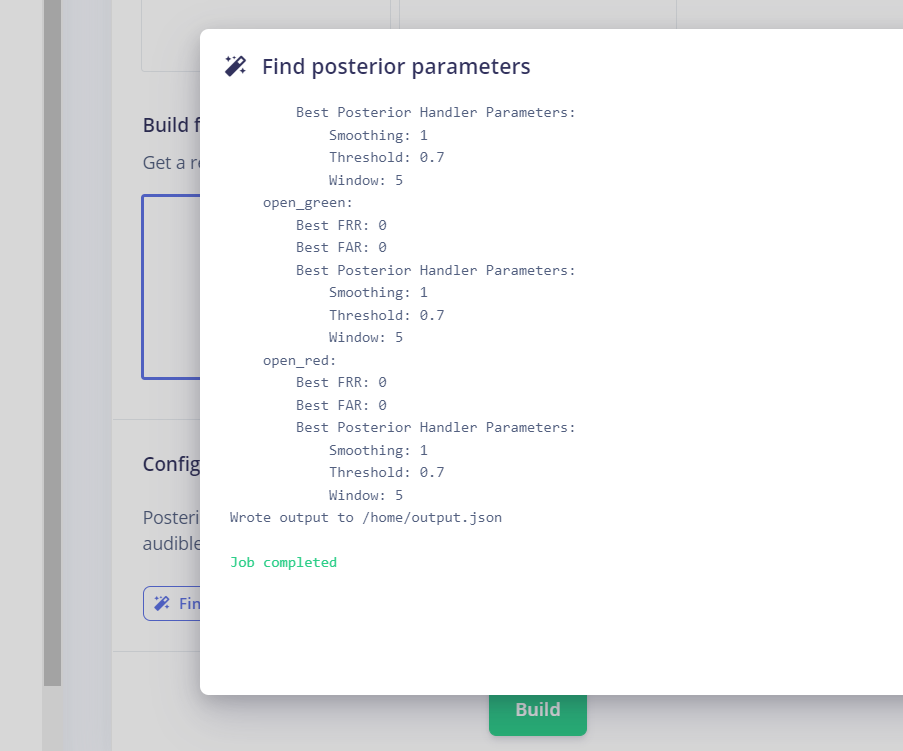

默认已经可以生成构件固件-Syntiant TinyML的固件文件-点击绿色按键”build“一定要看configure posterior parameters这个选项的Find posterior parameters是否已经训练

FtXXOkMZz88kUKSeJvroS01mYWgE Fjhapw9Crgx8CxD45w3lvJRm7pHc

随后点击生成-Build，如图所示

FhdY28h6XHWxqnyKyQpNTk85a4LR

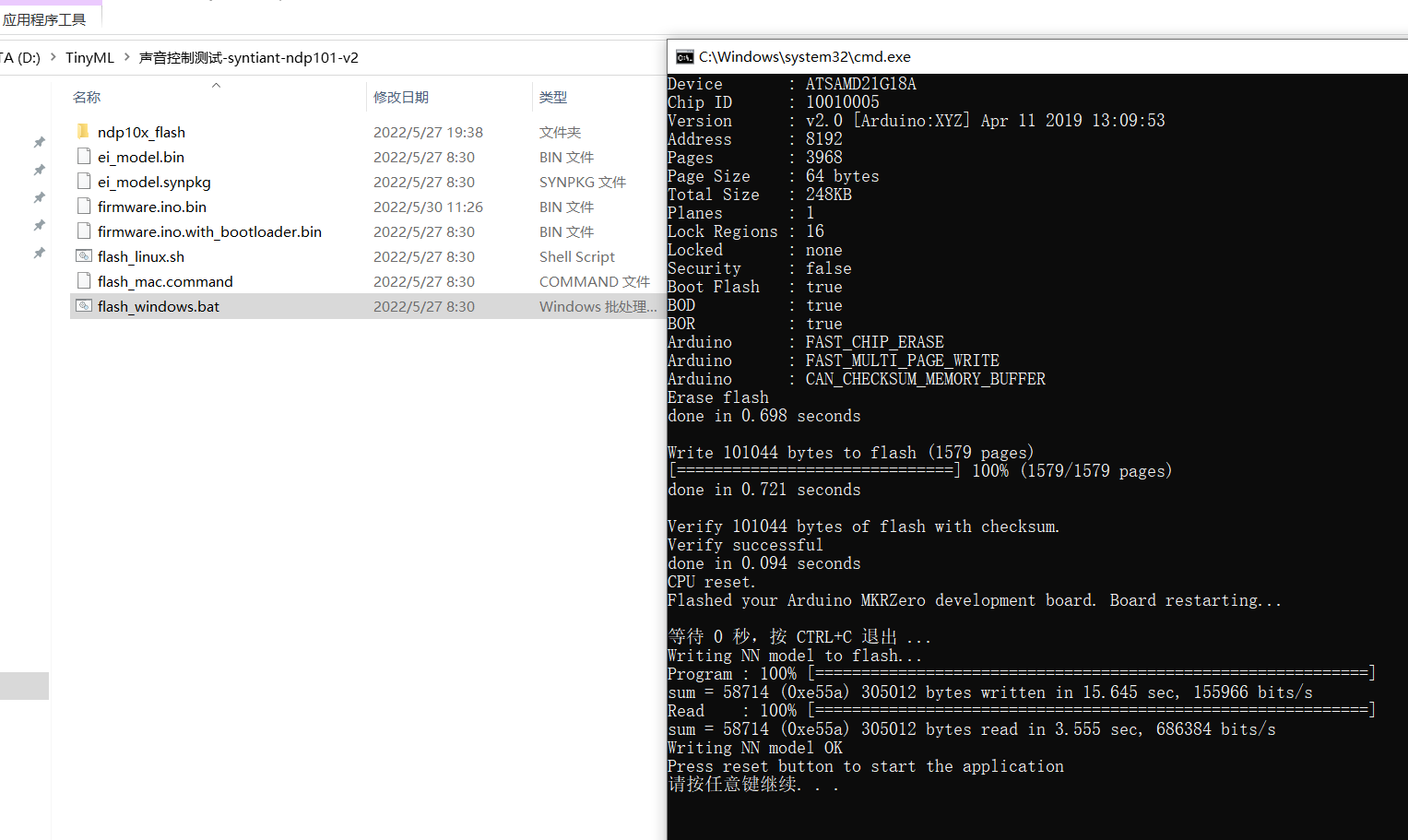

下载生成的模型之后点击运行falsh_windows.bat文件即可（默认已经安装arduino-cli）

FnZ-IDkfvS_DePa7xEQVDHhheGyO

实验结果-使用野火串口调试助手-波特率115200

Predictions:
    close_led: 	0
    open_blue: 	1                           //代表当前识别的语音关键词是是“开启绿灯” 标签为open_green
    open_green: 	0
    open_red: 	0
    z_openset: 	0

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	1

Predictions:
    close_led: 	0
    open_blue: 	1
    open_green: 	0
    open_red: 	0
    z_openset: 	0

Predictions:
    close_led: 	1                                   //代表当前识别的语音关键词是是“关闭指示灯” 标签为close_led
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	0

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	1

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	0
    open_red: 	1                       //代表当前识别的语音关键词是是“开启红灯” 标签为open_red
    z_openset: 	0

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	1

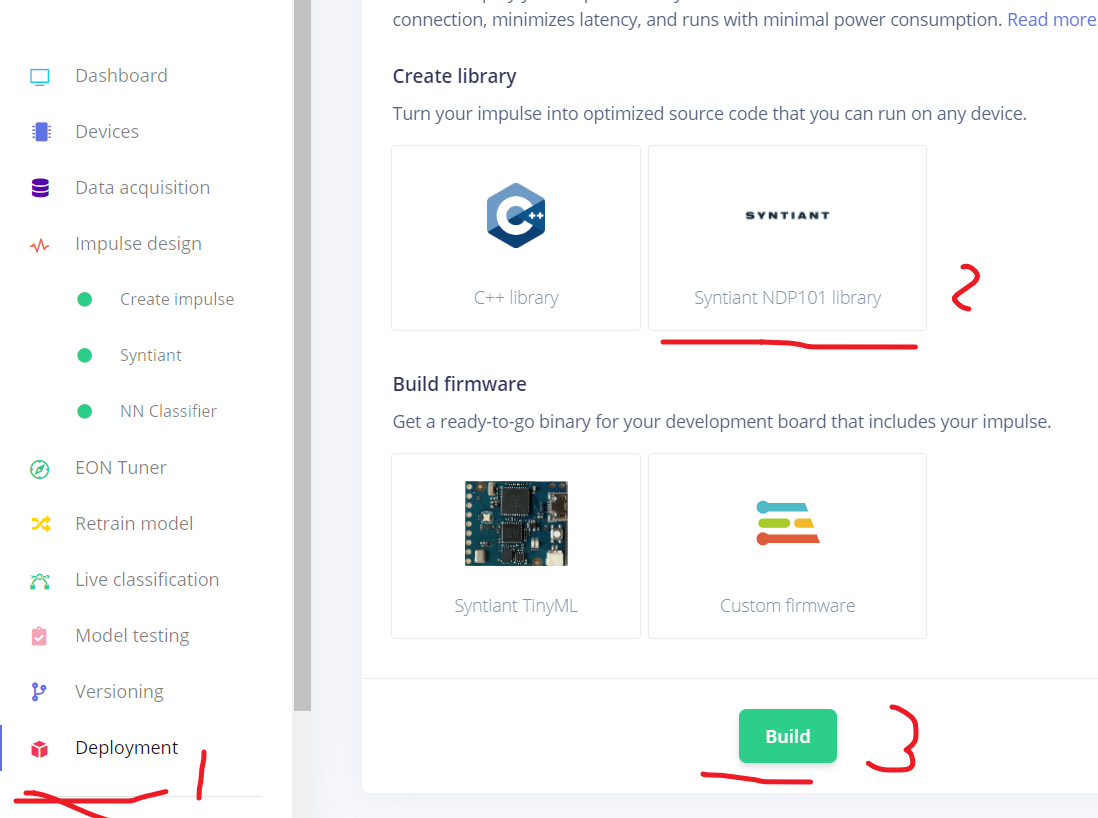

4.3.1、以下步骤是为了生成Syntiant NDP101 library库之后自动下载一个文件：projectname-syntiant-ndp101-lib-vx的文件，可用于自定义的功能实现

FvLsFty2yiI_k34MikN39k5HVYfj

生成的projectname-syntiant-ndp101-lib-vx包含一个模型参数文件夹和两个文件

模型参数文件夹：model-parameters，此文件夹包含三个文件：dsp_blocks.h 和 model_metadata.h

两个文件：ei_model.bin 和 ei_model.synpkg。

生成的lib库使用方法：

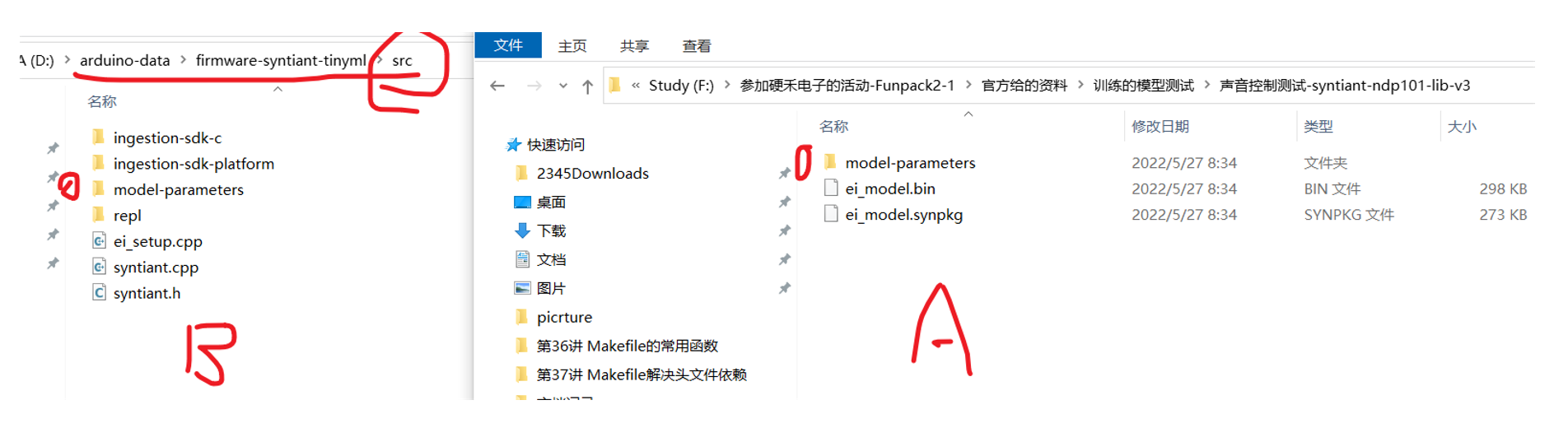

将model-parameters文件夹的内容替换已经构建arduino工程:

firmware-syntiant-tinyml工程的src文件下的model-parameters需要将sp_blocks.h、model_metadata.h和model_variables.h文件放入自定义固件构建目录的src/model-parameters 文件夹中）

Fl9nwsZoBRPpBEOFYS8e5Xy3q_UA

但是也要注意有可能需要修改firmware-syntiant-tinyml工程的src文件下model_variables.h这个头文件。

//这个是我的edge-impulse工程生成的lib库文件中的model_variables.h文件
#ifndef _EI_CLASSIFIER_MODEL_VARIABLES_H_
#define _EI_CLASSIFIER_MODEL_VARIABLES_H_

#include <stdint.h>
#include "model_metadata.h"

//此语句对照平常的模型训练生成的库文件是没有的，不注释编译的会会报错，没安装edge-impulse-sdk这个软件包
//#include "edge-impulse-sdk/classifier/ei_model_types.h"
//主要是看这个label是否已经改变和参数使用已经改变
const char* ei_classifier_inferencing_categories[] = { "close_led", "open_blue", "open_green", "open_red", "z_openset" };

uint8_t ei_dsp_config_9_axes[] = { 0 };
const uint32_t ei_dsp_config_9_axes_size = 1;
ei_dsp_config_audio_syntiant_t ei_dsp_config_9 = {
    1,
    1,
    0.032f,
    0.024f,
    40,
    512,
    0,
    0,
    0.96875f
};

// 同样对应的注释掉下面的语句-
//const ei_model_performance_calibration_t ei_calibration = {
//   1, /* integer version number */
//    (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 1000, /* Model window */
//    0.8f, /* Default threshold */
//    (int32_t)(EI_CLASSIFIER_RAW_SAMPLE_COUNT / ((EI_CLASSIFIER_FREQUENCY > 0) ? EI_CLASSIFIER_FREQUENCY : 1)) * 500, /* Half of model window */
//    0   /* Don't use flags */
//};

#endif // _EI_CLASSIFIER_MODEL_METADATA_H_

4.4、自定义修改的代码部分

我使用的是vscode编辑和查看的源码，使用arduino编译和上传到开发板-建议看看源码，有很大修改的空间。完成3.3.2步骤之后即可开始自定义功能使用

我的修改如下

4.4.1、修改firmware-syntiant-tinyml.ino文件

void on_classification_changed(const char *event, float confidence, float anomaly_score)
{
    static int8_t count = 0;
    // here you can write application code, e.g. to toggle LEDs based on keywords
    //您可以在此处编写应用程序代码，例如根据关键字切换LED
    if (strcmp(event, "open_blue") == 0)
    {
        if (count != 1)   // 如果此时LED灯不是蓝灯亮起。关闭所有LED灯之后重新打开蓝色LED灯
        {
            digitalWrite(LED_RED, LOW);
            digitalWrite(LED_GREEN, LOW);
            digitalWrite(LED_BLUE, LOW);
        }
        digitalWrite(LED_BLUE, HIGH);
        count = 1;
        Serial.println("open_green:open blue led");
    }
    else if (strcmp(event, "open_green") == 0)  //字符串查找是否存在open_green关键词
    {
        if (count != 2)// 如果此时LED灯不是绿亮起。关闭所有LED灯之后重新打开绿色LED灯
        {
            digitalWrite(LED_RED, LOW);
            digitalWrite(LED_GREEN, LOW);
            digitalWrite(LED_BLUE, LOW);
        }
        digitalWrite(LED_GREEN, HIGH);   //打开绿灯
        count = 2;						//标志位-LED灯红、绿、蓝色的选择
        Serial.println("led status:open green led");//串口输出LED灯指示灯状态
    }
    else if (strcmp(event, "open_red") == 0)
    {
        if (count != 3)
        {
            digitalWrite(LED_RED, LOW);
            digitalWrite(LED_GREEN, LOW);
            digitalWrite(LED_BLUE, LOW);
        }
        digitalWrite(LED_RED, HIGH);
        count = 3;
        Serial.println("led status:open red led");
    }
    else if (strcmp(event, "close_led") == 0)
    {
          digitalWrite(LED_RED, LOW);
          digitalWrite(LED_GREEN, LOW);
          digitalWrite(LED_BLUE, LOW);
          count = 4;
          Serial.println("led status:close all led!");
    }
}

void setup(void)
{
    syntiant_setup();  //syntiant硬件和软件初始化函数
}

void loop(void)
{
    syntiant_loop(); //syntiant的软件功能实现，自定义可在该函数里面实现
}

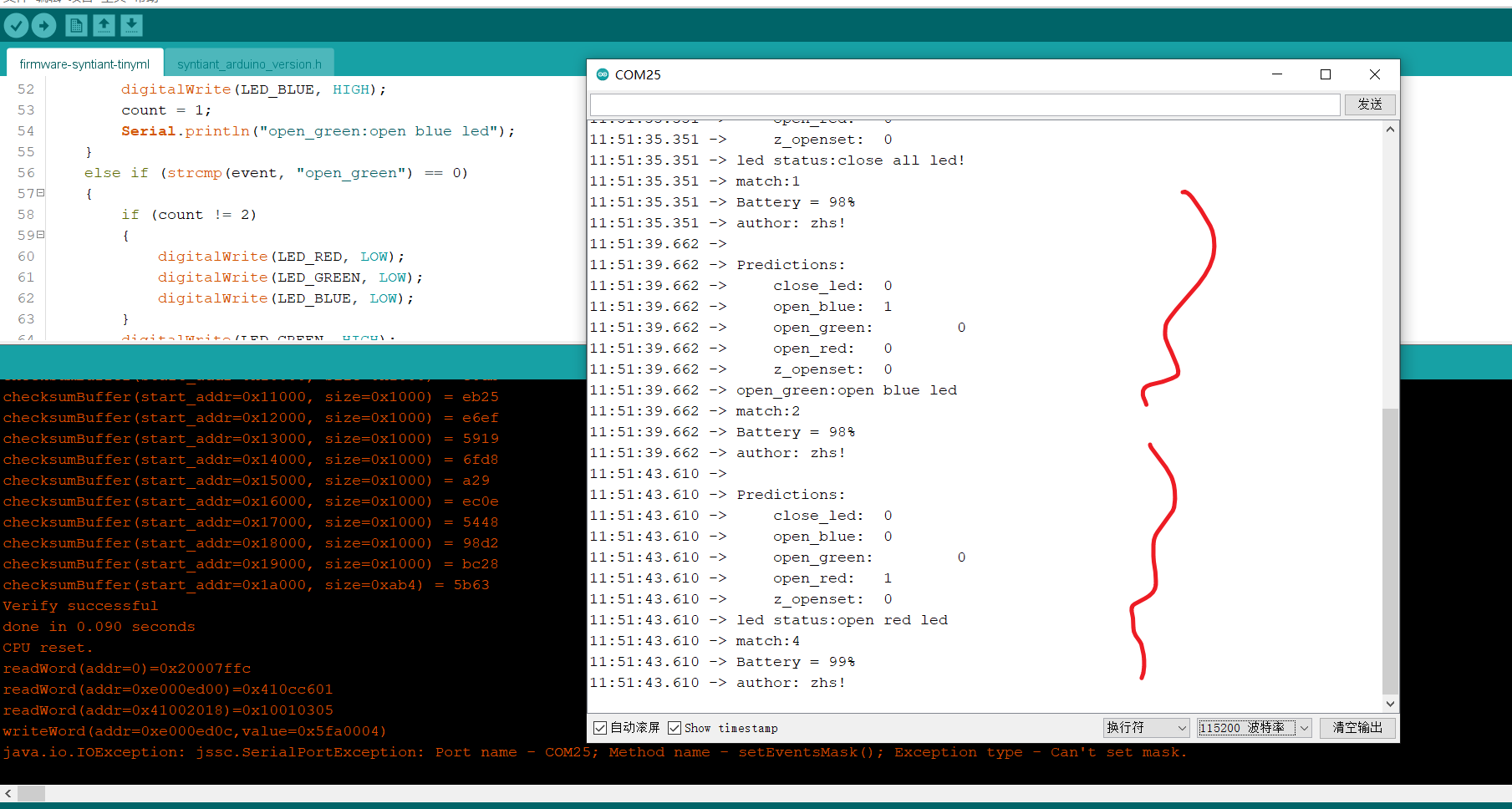

随后可以将自己的项目的模型通过arduino编译上传到开发板里面了。如图所示

FkFvdNJjRiVjZRVTdC3M3blnfu5F

串口输出的实验结果-与arduino-IDE 直接编译上传一样的效果！

setup done
Loaded configuration
Inferencing settings:
	Interval: 0.0625 ms.
	Frame size: 15488
	Sample length: 968 ms.
	No. of classes: 5
Starting inferencing, press 'b' to break

Predictions:
    close_led: 	0				//识别此标签的语音之后match=1
    open_blue: 	0				//识别此标签的语音之后match=2
    open_green: 	0			//识别此标签的语音之后match=3
    open_red: 	0				//识别此标签的语音之后match=4
    z_openset: 	1				//识别此标签的语音之后match=5
match:5						    //显示当前识别的关键词序号
Battery = 98%    				//显示电池电量
author: zhs!					//自定义的信息

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	1
    open_red: 	0
    z_openset: 	0
led status:open green led
match:3						//代表当前识别的语音关键词是是“开启绿灯” 标签为open_green
Battery = 99%
author: zhs!

Predictions:
    close_led: 	1
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	0
led status:close all led!
match:1                                          //代表当前识别的语音关键词是是“关闭指示灯” 标签为close_led
Battery = 98%
author: zhs!

Predictions:
    close_led: 	0
    open_blue: 	0
    open_green: 	0
    open_red: 	0
    z_openset: 	1
match:5
Battery = 98%
author: zhs!

5、问题总结

参考文档：语音识别搭建环境记录中的所遇到的问题

文档下载地址在附件document里面

6、参考资料

参考文档：参考资料的链接地址

文档下载地址在附件document里面
