Funpack第二季第一期—

内容介绍

0.目录

项目要求
实现功能
建立模型
建立工程
修改代码
心得体会

1.项目要求

用自带的麦克风，搭建机器学习模型，使板卡上的LED灯根据中文语音指令（不少于三个指令）呈现出不同效果，如开灯、关灯、闪烁、SOS、呼吸等。

2.实现功能

通过中文语音控制板载RGB灯光，共使用3条指令，分别为“开启红灯”、“开启蓝灯”以及“关闭”，对应标签如下。

中文语音标签动作开启红灯red打开红色指示灯开启蓝灯blue打开蓝色指示灯关闭close关闭所有指示灯

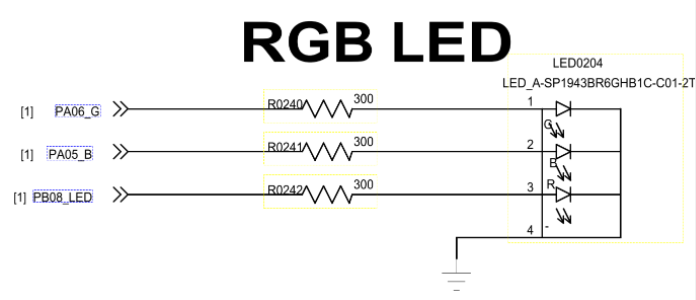

板载RGB指示灯控制脚分别为PA06（绿色）、PA05（蓝色）、PA05（红色），高电平亮起，低电平熄灭。

FgkitrFPO7jtHPz3eLUa82Q3Rbmj

3.建立模型

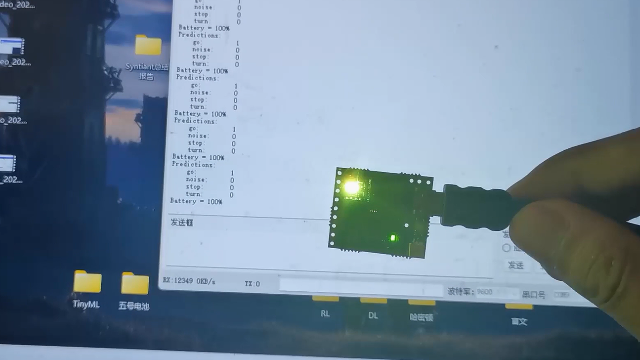

1）进入Dashboard - Syntiant-RC-Go-Stop - Edge Impulse网站，克隆GO-STOP项目，按照指导手册熟悉使用流程。

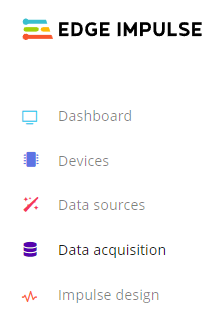

2）新建项目，准备数据集。选择左侧“Data acquisition”进行数据采集工作。

FodXE2kWbJqwkHPla_b9fDmGcfLe

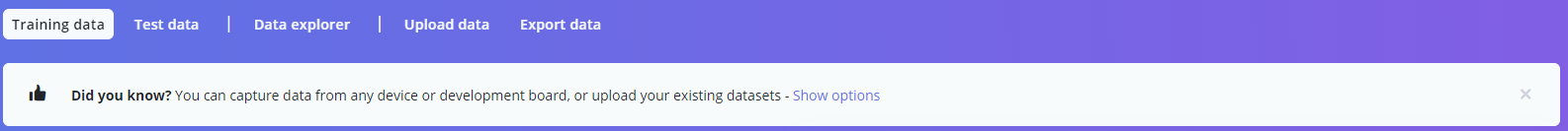

选择此处蓝色高亮的“Show Options”。

Fsxl5h6A10MTl2e5Kd9prwKhaRtg

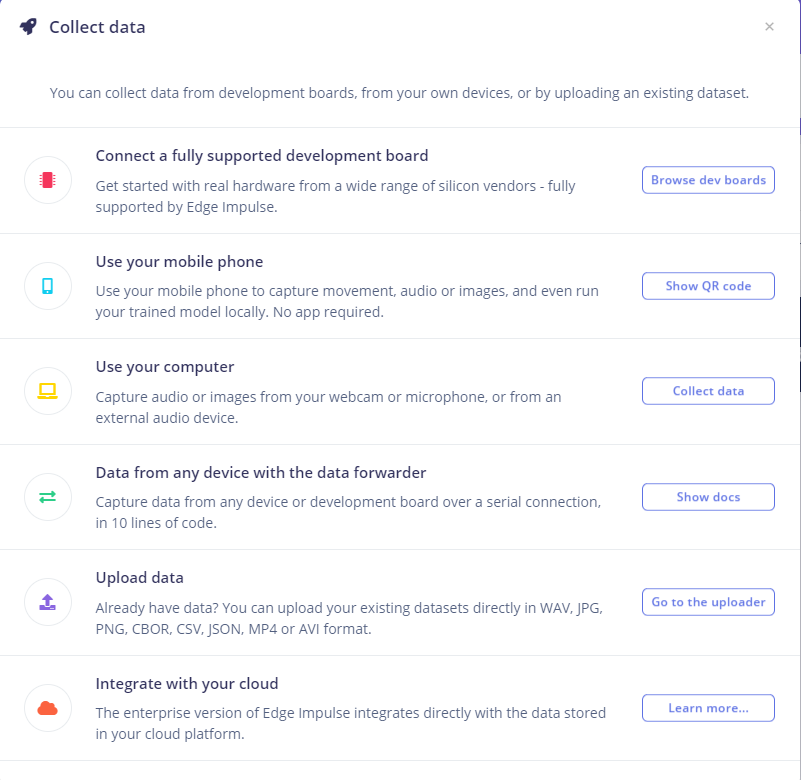

采集方式有多种，可以通过开发板的板载麦克风、手机、电脑等方式进行音频采集，在这里选择第一项——使用板载麦克风，需要给予麦克风权限。

FpsoKGppzIlnxQjX5F91cpYHREUJ

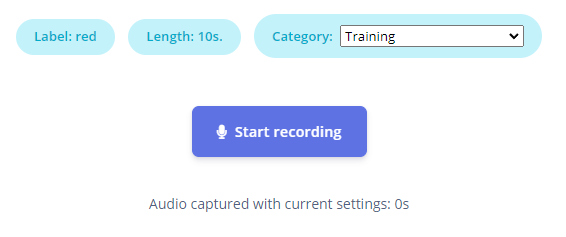

采集时需要对音频设置标签，该标签在后续用来进行分类。采集时间可以设置的较长，进行多次采集后进行再分割较为方便。可以手动设置该段数据为训练集或测试集，也可以选择自动（Split automatically），尽量保证训练集与测试集比例为4：1。

FlyPIuNFelO8BuG0dV4rUm4dSxNx

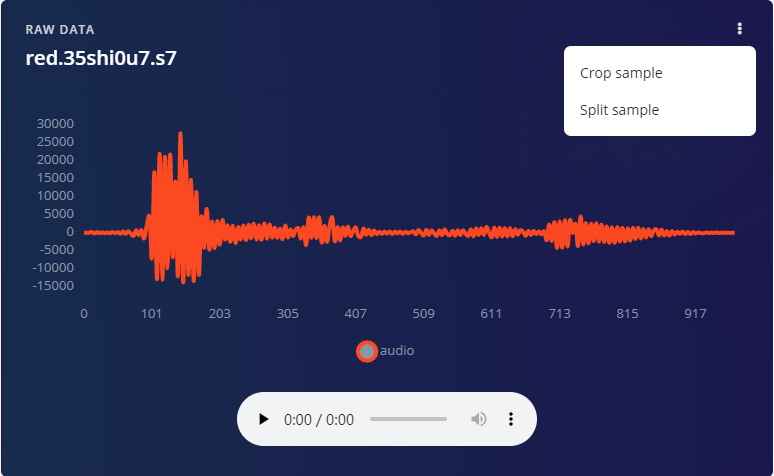

采集后的数据可以在“Split sample”处进行分割。

Fjd4PcwevzQOdHwDRam6ow86btoE

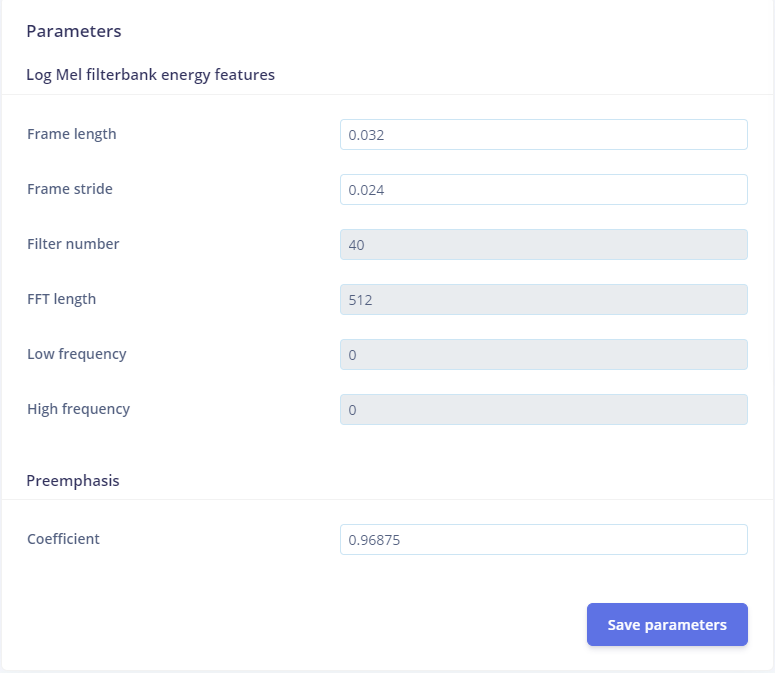

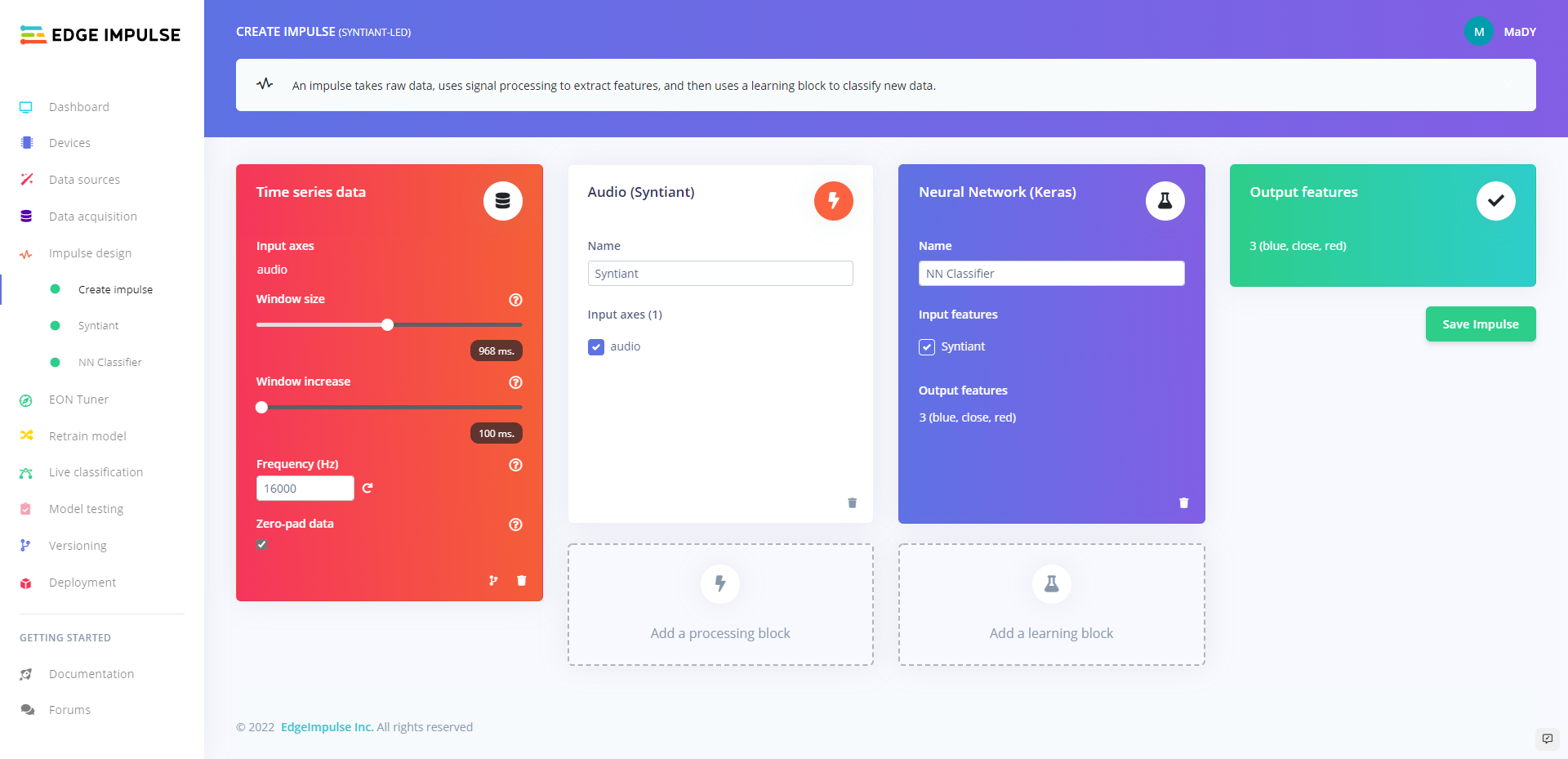

3）建立模型，参数如下。

Fssuk9lb1PEoRhAPqObAc29EPSEd

Fvl8Wro9aDDFHRELUDs5fAB8Dzs1

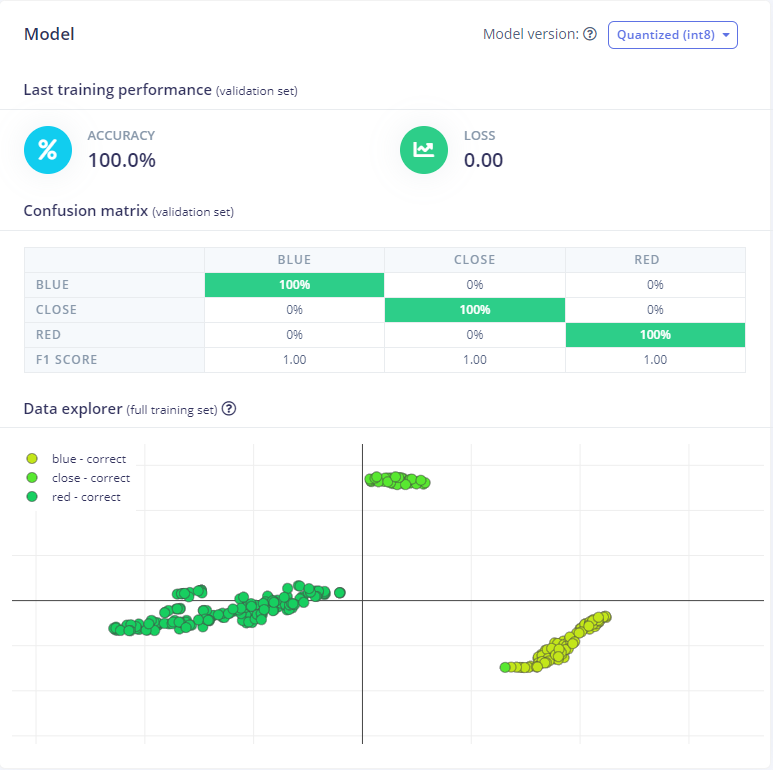

4）进行训练，结果如下。

FuhIwuCT9rJVLicZ0AbHLjDV69E8

5）下载模型

在左侧菜单栏选择”Deployment“，可先在”Build firmware“中下载固件，利用arduino-cli烧录至开发板中，进行测试，具体过程参见指导手册。

arduino使用13.0版本如果如法烧录可以使用记事本打开”flash_windows.bat“，修改

set /a EXPECTED_CLI_MAJOR=0
set /a EXPECTED_CLI_MINOR=13

为

set /a EXPECTED_CLI_MAJOR=0
set /a EXPECTED_CLI_MINOR=0

即可忽略版本要求。

也可以使用arduino-cli的18.0版本。

4.建立工程

在github中下载开发例程（firmware-syntiant-tinyml），解压后将.ino文件所在文件夹命名为”firmware-syntiant-tinyml“，之后按照文件夹中README.md文件进行操作。

在”Create library“中下载库文件，解压后得到1个文件夹与2个文件，复制”model-parameters“文件夹下”dsp_blocks.h“与”model_metadata.h“两项替换”firmware-syntiant-tinyml“中同名文件夹下同名文件（注意：不要替换”model_variables.h“文件）。

Flqn4ArqingPwLXU0AFKodTUIBha

打开例程中的”model_variables.h“文件，修改第29行中的标签为上一步中的数据集标签。

const char* ei_classifier_inferencing_categories[] = { "blue", "close", "red" };

如果标签数量增多或减少，可通过”model_metadata.h“文件中第59行宏定义进行修改。

#define EI_CLASSIFIER_LABEL_COUNT         3

5.修改代码

使用arduino打开”firmware-syntiant-tinyml.ino“，程序依然分为setup与loop两部分，不同的是多了一个中断函数。

void on_classification_changed(const char *event, float confidence, float anomaly_score)

该中断函数会在识别到语音片段后给出一个event字符串，将该字符串与训练集的标签进行匹配，即可确认是否为正确的语音。

在中断函数下修改不同的字符串匹配，进行不同的任务。由于本次任务较为简单，代码也较为简洁，主要代码如下。

void TurnOffLED(void){
  digitalWrite(LED_RED, LOW);
  digitalWrite(LED_BLUE, LOW);
  digitalWrite(LED_GREEN, LOW);
}

void on_classification_changed(const char *event, float confidence, float anomaly_score) {
  if (strcmp(event, "red") == 0) {
    TurnOffLED();
    digitalWrite(LED_RED, HIGH);
    delay(300);
  }
  if (strcmp(event, "blue") == 0) {
    TurnOffLED();
    digitalWrite(LED_BLUE, HIGH);
    delay(300);
  }
  if (strcmp(event, "close") == 0) {
    TurnOffLED();
    delay(300);
  }
}

6.心得体会

训练集单人采集效率较低，且数量较少，训练效果差。
受限于硬件性能，Syntiant Tinyml Board的识别准确率不高，仍难以应用于大型项目中。
开发板小巧方便，可以在一些小型平台上实现嵌入式系统，且功耗极低，对供电压力小。
