一、项目简述

1. 通过板上的高速DAC（10bits/125Msps）配合FPGA内部DDS的逻辑，生成波形可调（正弦波、三角波、方波）、频率可调（DC-）、幅度可调的波形
2. 生成模拟信号的频率范围为DC-20MHz，调节精度为1Hz
3. 生成模拟信号的幅度为最大1Vpp，调节范围为0.1V-1V
4. 在OLED上显示当前波形的形状、波形的频率以及幅度
5. 利用板上旋转编码器和按键能够对波形进行切换、进行参数调节

二、使用设备

本项目所使用的主要器件包括Lattice小脚丫XO-4000HC FPGA核心板以及相
应的硬禾学堂电赛训练板，使用了基于3PD5651E(10-Bit, 50MSPS, CMOS模数变换
器)芯片的DAC模块，显示模块使用的是基于ssd1306芯片的128x64的OLED屏幕。

3、作品可完成要求

• 通过板 上的高速DAC (10bits/125Msps) 配合FPGA 内部DDS的逻辑，生成波形可调(正弦波、三角波、锯齿波、方波)、频率可调(DC-)、 幅度可调的波形

• 生成模拟信号的频率范围为DC- 20MHz,调节精度可为1Hz

• 生成模拟信号的幅度为0.1-1.0Vpp

• 可以在OLED上显示当前波形、频率以及幅度

• 利用板上旋转编码器能够对波形进行切换、进行参数调节


四、设计思路

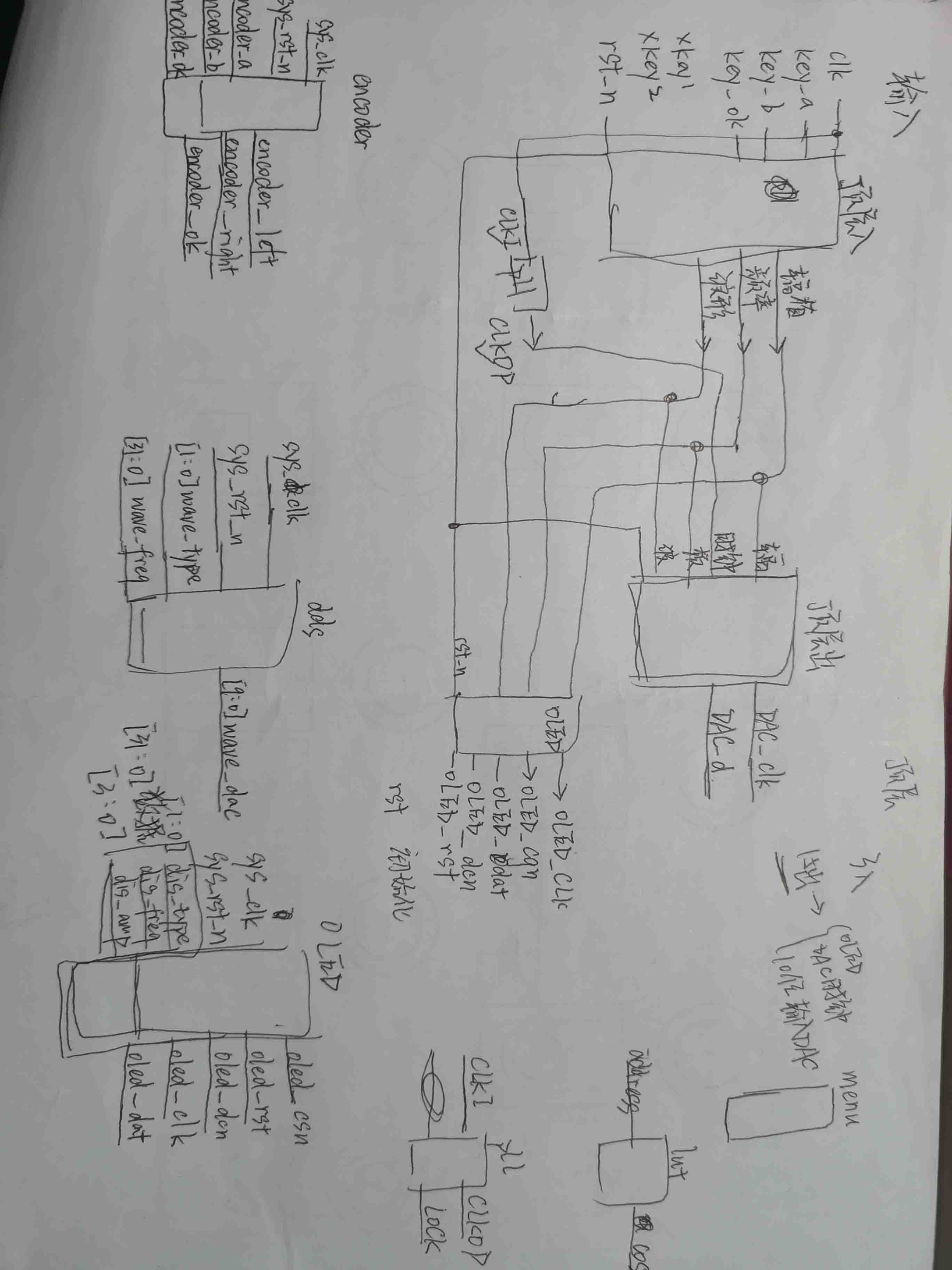

本文通过按键输入模块(按键+旋转编码器)进行参数(波形/频率/幅值)输入，OLED模块直接将参数显示出来，同时通过DDS主逻辑将各个参数转换为对应的波形输出。

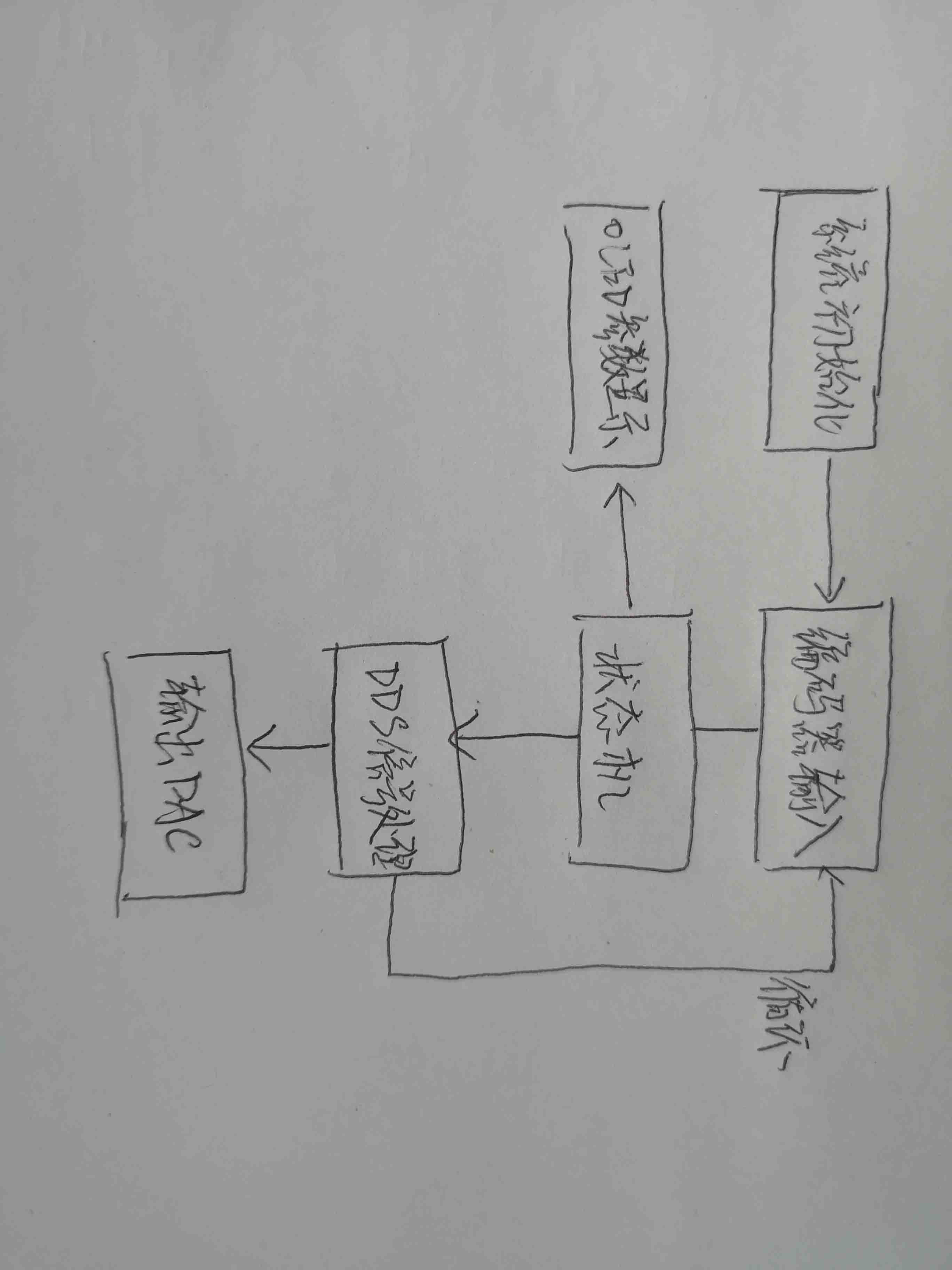

逻辑和流程

五、主要代码片段及说明

1、dds生成

module dds(
	input sys_clk,
	input sys_rst_n,
	input [1:0] wave_type,
	input [31:0] wave_freq,
	output reg [9:0] wave_dac
);
wire [9:0] Cos_Dac;
wire [9:0] Square_Dac;
wire [9:0] Trig_Dac;
wire [9:0] Saw_Dac;
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		wave_dac <= 10'd0;
	end else begin
		case(wave_type)
			2'b00: wave_dac <= Cos_Dac;
			2'b01: wave_dac <= Square_Dac;
			2'b10: wave_dac <= Trig_Dac;
			2'b11: wave_dac <= Saw_Dac;
		endcase
	end
end

reg [27:0] dds_phase;
wire [27:0] dds_phase_add;
assign dds_phase_add = (wave_freq << 1) + (wave_freq >> 3) + (wave_freq >> 4) + (wave_freq >> 4) + (wave_freq >> 5) + (wave_freq >> 6) + (wave_freq >> 9) + (wave_freq >> 11) + (wave_freq >> 13);
//wave_freq*2.2369384765625
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)begin
		dds_phase <= 28'd0;
	end else begin
		dds_phase <= dds_phase + dds_phase_add;
	end
end

 lut u_lut(
	.address(dds_phase[27:20]),
	.cos(Cos_Dac)
);
assign Square_Dac = {10{dds_phase[27]}};
assign Trig_Dac = dds_phase[27] ? ~dds_phase[26:17]: dds_phase[26:17];
assign Saw_Daac = dds_phase[27:18];

endmodule

2、oled驱动

显示部分的代码主要参考寒假在家练项目（https://www.eetree.cn/project/detail/251）分享的Lattice小脚丫网盘资料

module oled
(
	input				sys_clk,		//12MHz系统时钟
	input				sys_rst_n,		//系统复位，低有效

	input[1:0]			dis_type,
	input[31:0]			dis_freq,
	input[3:0]			dis_amp,//

	output	reg			oled_csn,	//OLCD液晶屏使能
	output	reg			oled_rst,	//OLCD液晶屏复位
	output	reg			oled_dcn,	//OLCD数据指令控制
	output	reg			oled_clk,	//OLCD时钟信号
	output	reg			oled_dat	//OLCD数据信号
);

	localparam INIT_DEPTH = 16'd25; //LCD初始化的命令的数量
	localparam IDLE = 6'h1, MAIN = 6'h2, INIT = 6'h4, SCAN = 6'h8, WRITE = 6'h10, DELAY = 6'h20;
	localparam HIGH	= 1'b1, LOW = 1'b0;
	localparam DATA	= 1'b1, CMD = 1'b0;

	reg [7:0] cmd [24:0];
	reg [39:0] mem [122:0];
	reg [127:0] mem_hanzi[16:0];

	reg [7:0]   mem_hanzi_num;
	reg [7:0]   y_p,x_ph,x_pl;
	reg [(8*21-1):0]  char;
	reg [7:0]	num;
	reg [7:0]	char_reg;
	reg [4:0]	cnt_main,cnt_init,cnt_scan,cnt_write;
	reg [5:0]	cnt_chinese;
	reg [15:0]	num_delay,cnt_delay,cnt;
	reg [6:0]	state,state_back;

	reg[(3*8-1):0]	dis_type_buff;
	wire[(9*8-1):0]dis_freq_buff;
	wire[(7*8-1):0]dis_amp_buff;

	always@(posedge sys_clk or negedge sys_rst_n) begin
		if(!sys_rst_n) begin
			dis_type_buff <= "Sin";
		end else begin
			case(dis_type)
				2'b00:dis_type_buff <="Sin";
				2'b01:dis_type_buff <="Squ";
				2'b10:dis_type_buff <="Trg";
				2'b11:dis_type_buff <="Saw";
			endcase

3、查找表

根据phase（相位累加器的高8位），进行波形查找。由于波形表波形一个周期256个采样点，1/4个周期64个采样点，故而取phase的高2位划分状态，共计四个状态构成一个完整周期，并对波形数据进行处理，使四个状态共同构成一个完整的周期信号。

module lut(
	input [7:0] address,
	output reg [9:0] cos
);

wire [1:0] section;
reg [5:0] lut_address;
reg [8:0] lut_cos;
assign section = address[7:6];

always@(address)begin
	case(section)
		2'b00:begin
			lut_address = address[5:0];
			cos = 9'h1ff + lut_cos;
			end
		2'b01:begin
			lut_address = ~address[5:0];
			cos = 9'h1ff + lut_cos;
			end
		2'b10:begin
			lut_address = address[5:0];
			cos = 9'h1ff - lut_cos;
			end
		2'b11:begin
			lut_address = ~address[5:0];
			cos = 9'h1ff + lut_cos;
			end
	endcase
end

always@(lut_address)begin
	case(lut_address)

		6'h0: lut_cos=9'h0;
		6'h1: lut_cos=9'hC;
		6'h2: lut_cos=9'h19;
		6'h3: lut_cos=9'h25;
		6'h4: lut_cos=9'h32;
		6'h5: lut_cos=9'h3E;
		6'h6: lut_cos=9'h4B;
		6'h7: lut_cos=9'h57;
		6'h8: lut_cos=9'h63;
		6'h9: lut_cos=9'h70;
		6'ha: lut_cos=9'h7C;
		6'hb: lut_cos=9'h88;
		6'hc: lut_cos=9'h94;
		6'hd: lut_cos=9'hA0;
		6'he: lut_cos=9'hAC;
		6'hf: lut_cos=9'h88;
		6'h10: lut_cos=9'hC3;
		6'h11: lut_cos=9'hCF;
		6'h12: lut_cos=9'hDA;
		6'h13: lut_cos=9'hE6;
		6'h14: lut_cos=9'hF1;
		6'h15: lut_cos=9'hFC;
		6'h16: lut_cos=9'h107;
		6'h17: lut_cos=9'h111;
		6'h18: lut_cos=9'h11C;
		6'h19: lut_cos=9'h126;
		6'h1a: lut_cos=9'h130;
		6'h1b: lut_cos=9'h13A;
		6'h1c: lut_cos=9'h144;
		6'h1d: lut_cos=9'h14E;
		6'h1e: lut_cos=9'h157;
		6'h1f: lut_cos=9'h161;
		6'h20: lut_cos=9'h16A;
		6'h21: lut_cos=9'h172;
		6'h22: lut_cos=9'h17B;
		6'h23: lut_cos=9'h183;
		6'h24: lut_cos=9'h18B;
		6'h25: lut_cos=9'h193;
		6'h26: lut_cos=9'h19B;
		6'h27: lut_cos=9'h1A2;
		6'h28: lut_cos=9'h1A9;
		6'h29: lut_cos=9'h1B0;
		6'h2a: lut_cos=9'h1B7;
		6'h2b: lut_cos=9'h1BD;
		6'h2c: lut_cos=9'h1C3;
		6'h2d: lut_cos=9'h1C9;
		6'h2e: lut_cos=9'h1CE;
		6'h2f: lut_cos=9'h1D4;
		6'h30: lut_cos=9'h1D9;
		6'h31: lut_cos=9'h1DD;
		6'h32: lut_cos=9'h1E2;
		6'h33: lut_cos=9'h1E6;
		6'h34: lut_cos=9'h1E9;
		6'h35: lut_cos=9'h1ED;
		6'h36: lut_cos=9'h1F0;
		6'h37: lut_cos=9'h1F3;
		6'h38: lut_cos=9'h1F6;
		6'h39: lut_cos=9'h1F8;
		6'h3a: lut_cos=9'h1FA;
		6'h3b: lut_cos=9'h1FC;
		6'h3c: lut_cos=9'h1FD;
		6'h3d: lut_cos=9'h1FE;
		6'h3e: lut_cos=9'h1FF;
		6'h3f: lut_cos=9'h1FF;
	endcase
end

endmodule

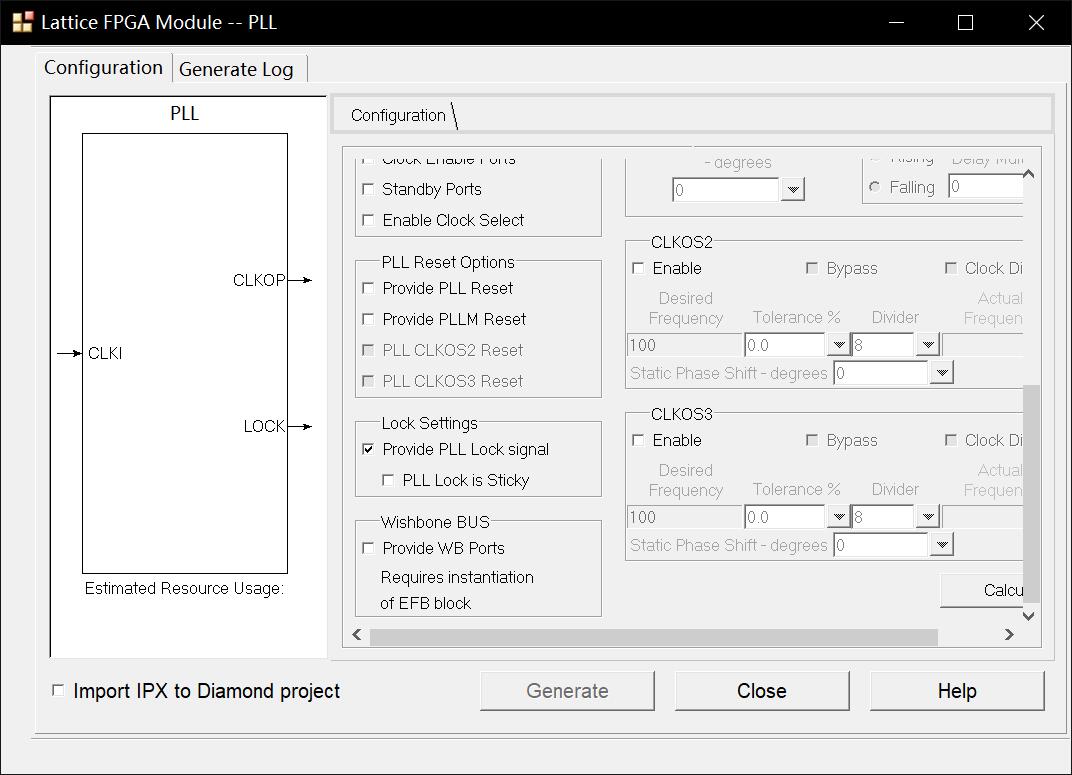

4、pll

六、项目实现图片

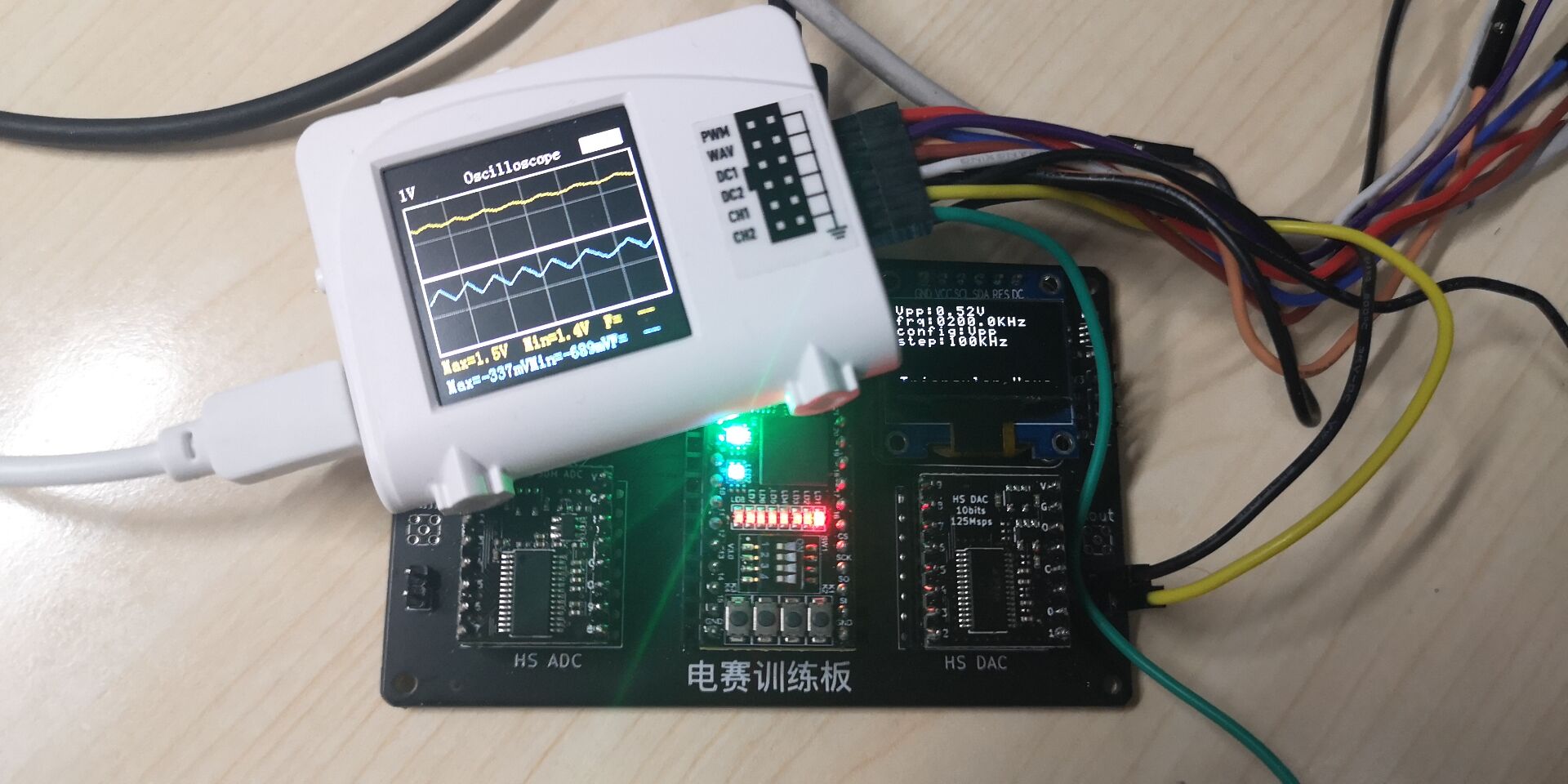

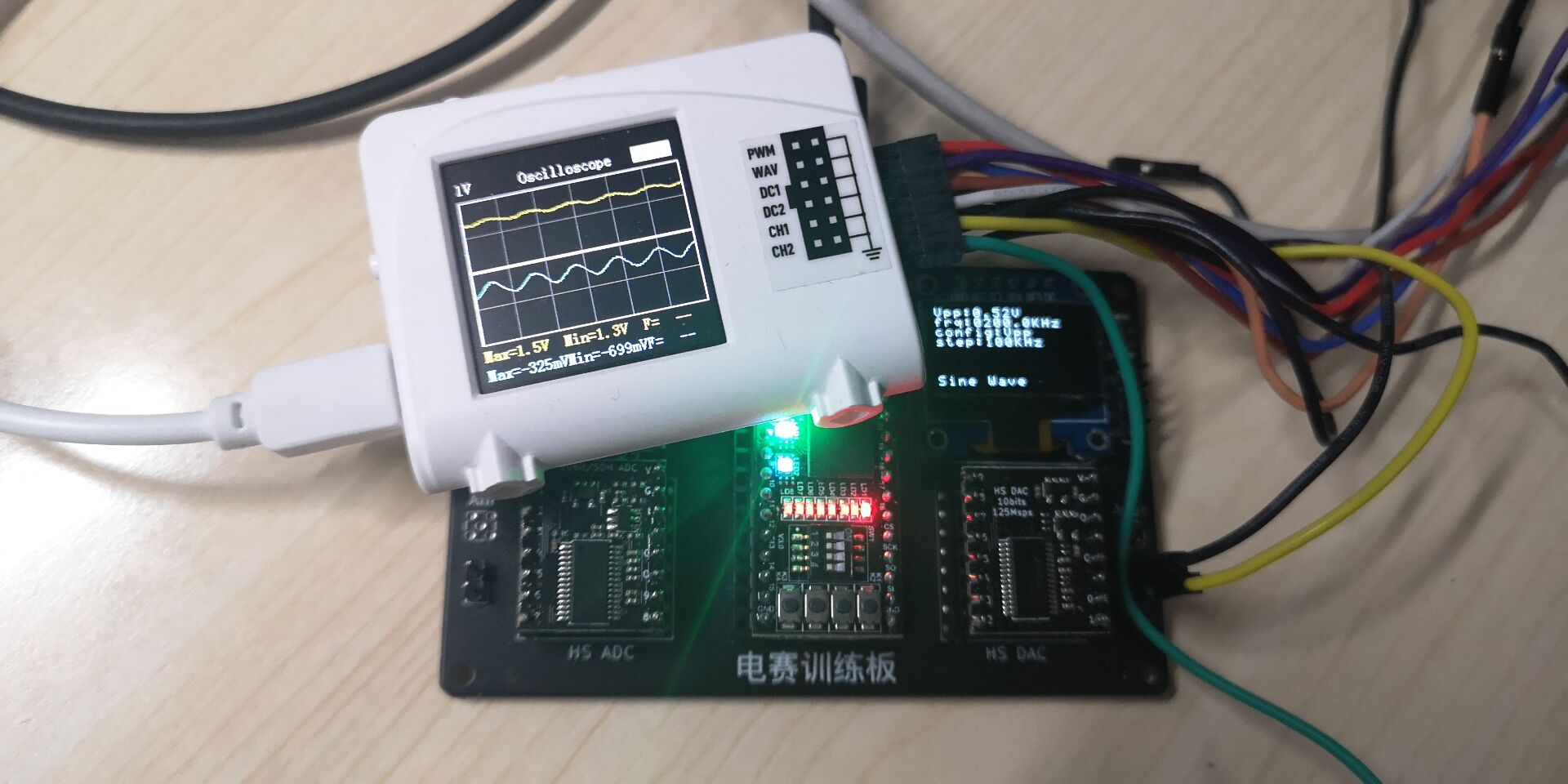

七、资源使用报告

八、遇到的主要难题及解决方法

   1、第一次接触verilog语言，花了较长时间学习

   2、diamond软件，调用pll都是纯英文，需要适应

   3、这次能做出来基本参考了电子森林的代码，基本是像搭积木一样每个模块模块的学习搭成dds这个项目，非常感谢电子森林翔实的资料

九、未来的计划

   多多参加硬禾学堂的相关活动，更加熟练地使用这个开发板。
