内容介绍
内容介绍
- 项目介绍:本项目是利用板上的高速比较器和FPGA的逻辑实现高速频率计和计数器的功能

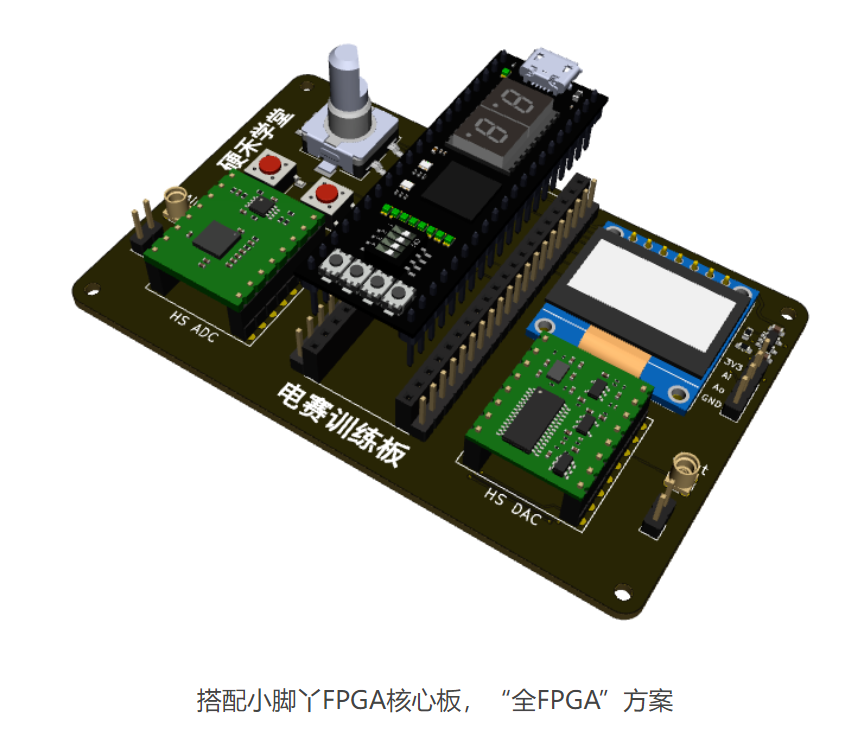

- 硬件介绍
- 核心模块:使用小脚丫FPGA核心板
- 显示模块:128*64OLED
- 控制模块:旋转编码器/按键
- 信号模块:高速ADC,DAC,高速比较器
- 传感器:三轴姿态传感器

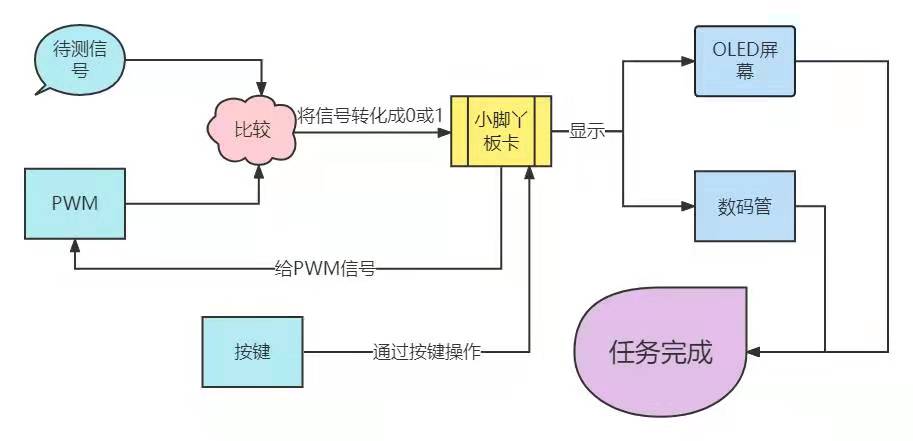

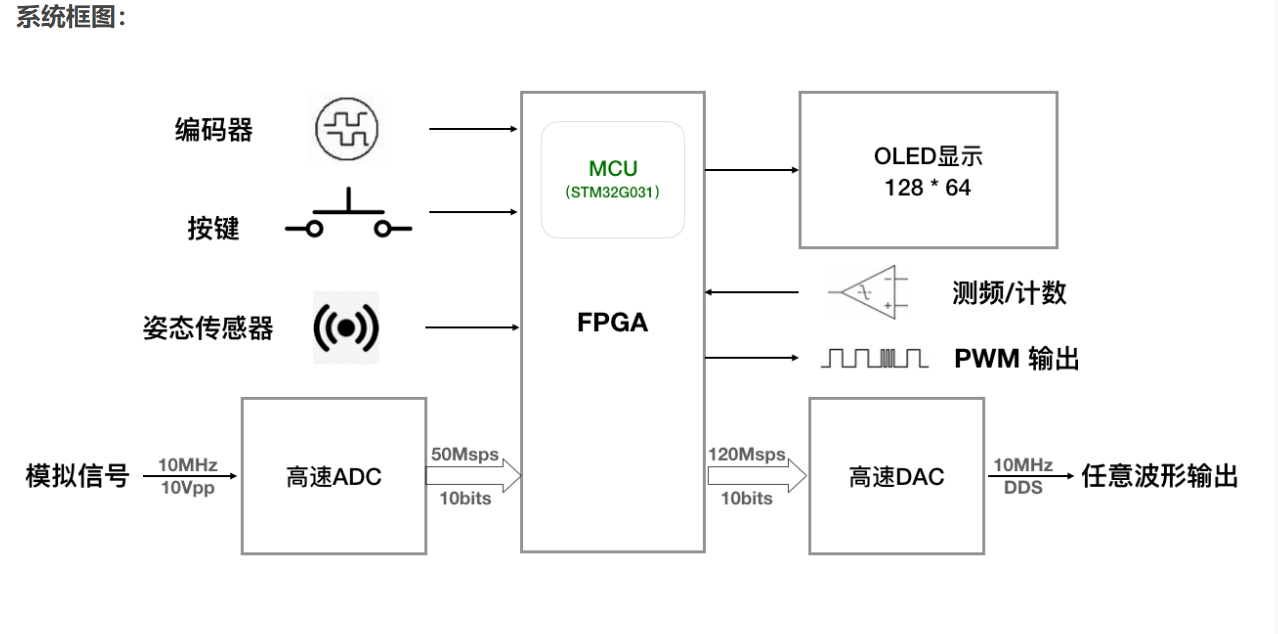

3.系统框图
4.设计思路
首先使用FPGA产生PWM信号,与待测信号进行比较,产生0-3.3V的脉冲,FPGA对脉冲信号捕获并计数,通过计数值得出待测信号的频率,将频率转换为bcd码并且在oled屏上显示。
通过按键K3及数码管进行计数。可实现0-99的计数功能。
- 代码展示
(1)形成比较电压
module divider (
input wire sys_clk,
input wire sys_rst_n,
output reg pwm_out
);
reg [7:0] cnt;
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
cnt <= 8'b0;
else if(cnt == 8'b1010)
cnt <= 8'b0;
else
cnt = cnt + 1'b1;
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
pwm_out <= 1'b0;
else if(cnt <= 8'd5)
pwm_out <= 1'b1;
else
pwm_out <= 1'b0;
end
endmodule
(2)获取频率值
module freq (
input wire sys_clk,
input wire sys_rst_n,
input wire clk_test, //待测信号
output reg [25:0] freq
);
reg [23:0] clk_cnt;
reg clk_1s;
reg [25:0] freq_cnt;
reg [25:0] freq_cnt_buff;
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
clk_cnt <= 24'b0;
else if(clk_cnt == 24'd5999999)
clk_cnt <= 24'b0;
else
clk_cnt <= clk_cnt + 1'b1;
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
clk_1s <= 1'b0;
else if(clk_cnt == 24'd5999999)
clk_1s <= ~clk_1s;
end
always @(posedge clk_test or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
freq_cnt <= 26'b0;
else
freq_cnt <= freq_cnt + 1'b1;
end
always @(posedge clk_1s or negedge clk_1s or negedge sys_rst_n) begin
if(sys_rst_n == 1'b0)
freq <= 26'b0;
else begin
if(freq_cnt >= freq_cnt_buff) freq = freq_cnt - freq_cnt_buff;
freq_cnt_buff = freq_cnt;
end
end
endmodule
(3)将频率值在oled上显示
case(state)
IDLE:begin
cnt_main <= 1'b0; cnt_init <= 1'b0; cnt_scan <= 1'b0; cnt_write <= 1'b0;
y_p <= 1'b0; x_ph <= 1'b0; x_pl <= 1'b0;
num <= 1'b0; char <= 1'b0; char_reg <= 1'b0;
num_delay <= 16'd5; cnt_delay <= 1'b0; cnt <= 1'b0;
oled_rst <= HIGH; oled_dcn <= CMD; oled_clk <= HIGH; oled_dat <= LOW;
state <= MAIN; state_back <= MAIN;
end
MAIN:begin
if(cnt_main >= 5'd2) cnt_main <= 5'd1; //if(cnt_main >= 5'd8) cnt_main <= 5'd5;
else cnt_main <= cnt_main + 1'b1;
case(cnt_main) //MAIN状态
5'd0: begin state <= INIT; end
5'd1: begin y_p <= 8'hb0; x_ph <= 8'h10; x_pl <= 8'h00; num <= 5'd16; char <= "F: Hz";state <= SCAN; end
5'd2: begin y_p <= 8'hb0; x_ph <= 8'h12; x_pl <= 8'h00; num <= 5'd14; char <= str_out; state <= SCAN; end
default: state <= IDLE;
endcase
end
(4)通过按键和数码管实现计数功能
// 启动/暂停按键进行消抖
debounce U2 (
.clk(clk),
.rst(rst),
.key(hold),
.key_pulse(hold_pulse)
);
//按键动作标志信号产生
always @ (posedge hold_pulse)
if(!rst==1)
hold_flag <= 0;
else
hold_flag <= ~hold_flag;
//计时完成标志信号产生
always @ (posedge hold_pulse or negedge rst) begin
if (!rst == 1) begin
cnt_ge <= 4'd0;
cnt_shi <= 4'd0;
end
else if(cnt_shi==9 && cnt_ge==9) begin
cnt_shi <= 4'd0;
cnt_ge <= 4'd0;
end
else if(cnt_ge==4'd9)begin
cnt_ge <= 4'd0;
cnt_shi <= cnt_shi+1;
end
else
cnt_ge <= cnt_ge +1;
end
- 效果演示

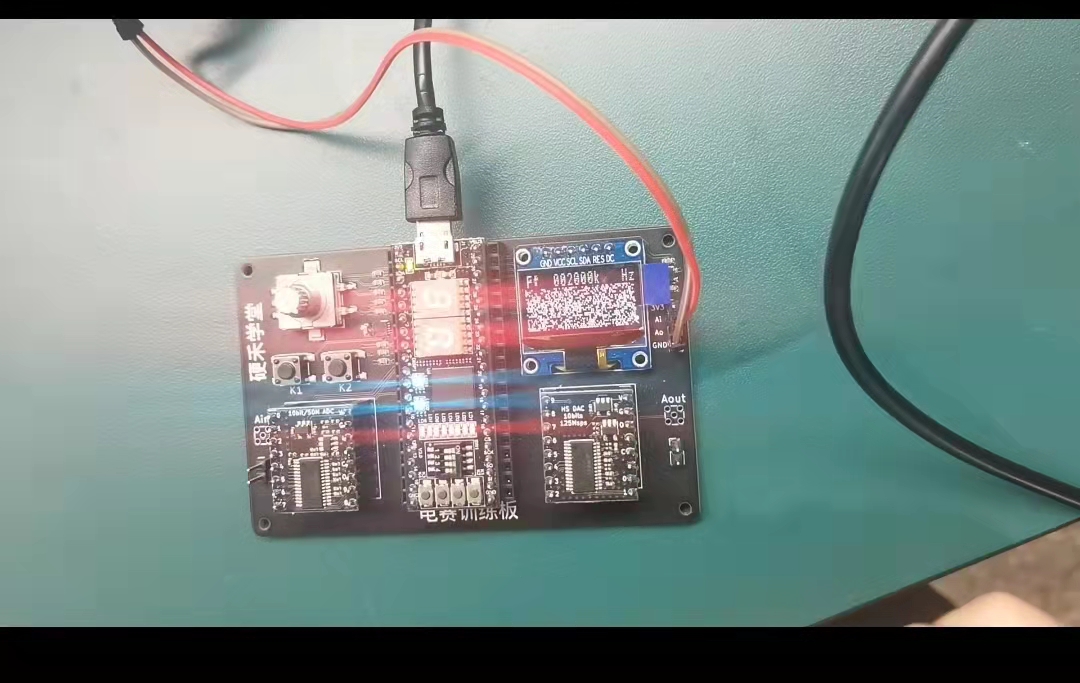

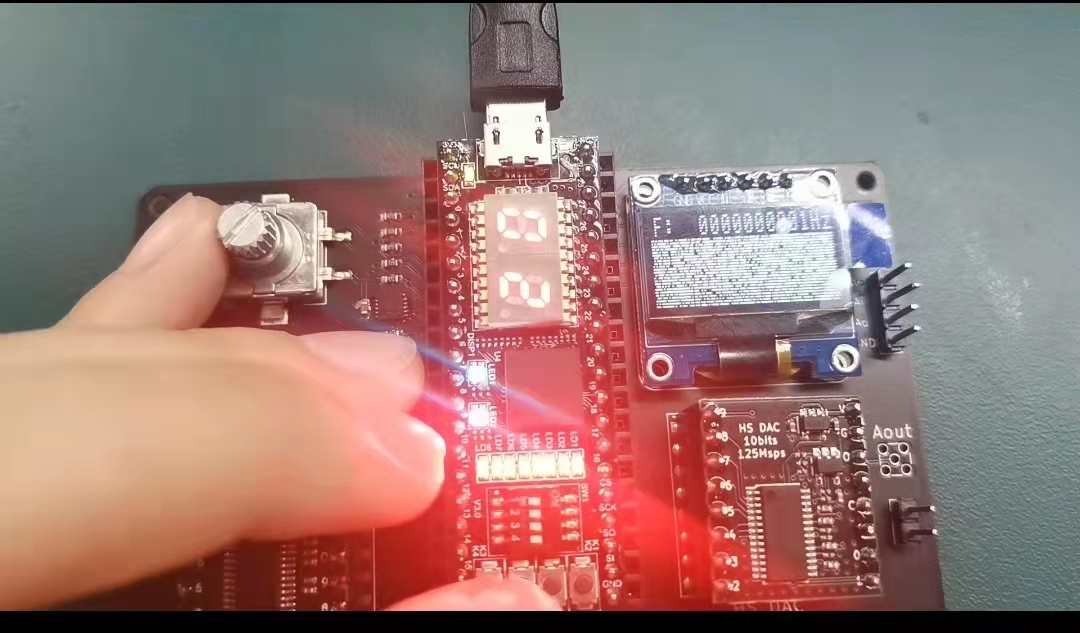

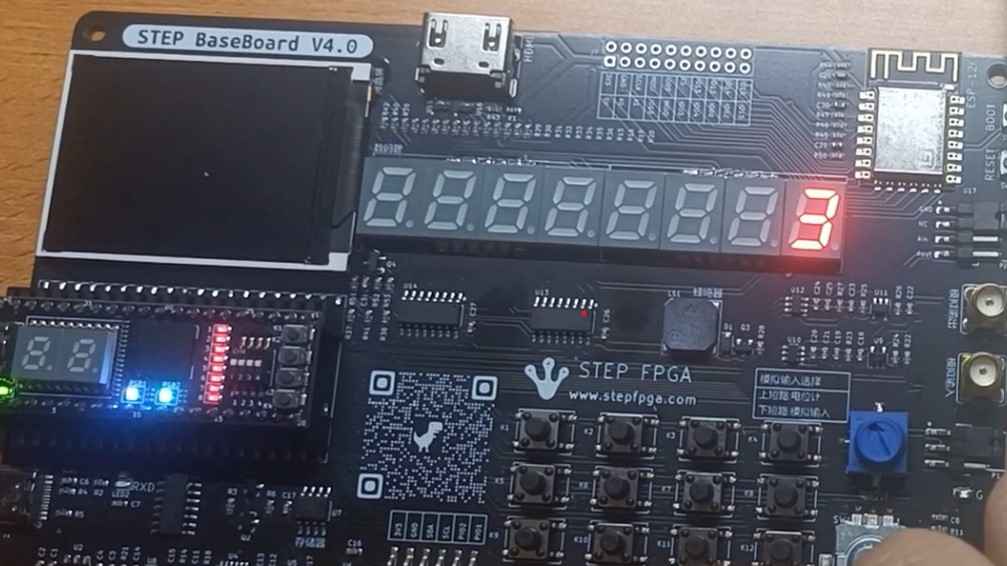

当按下按键时,可以实现计数功能。

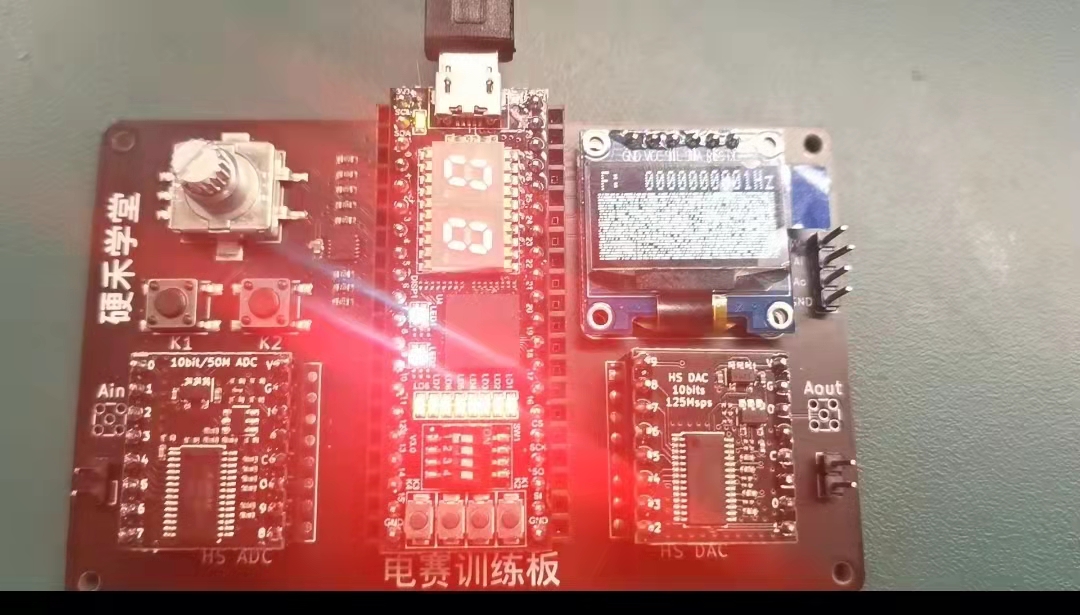

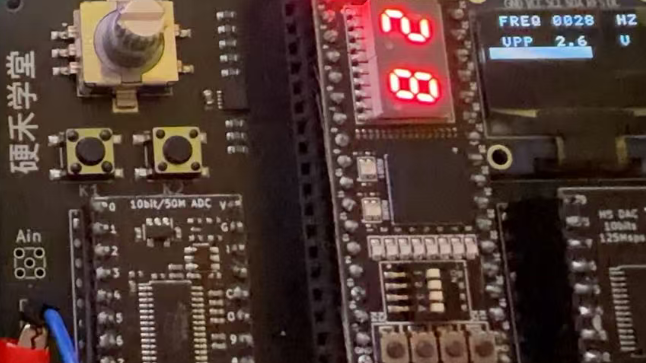

接入信号发生器测频率

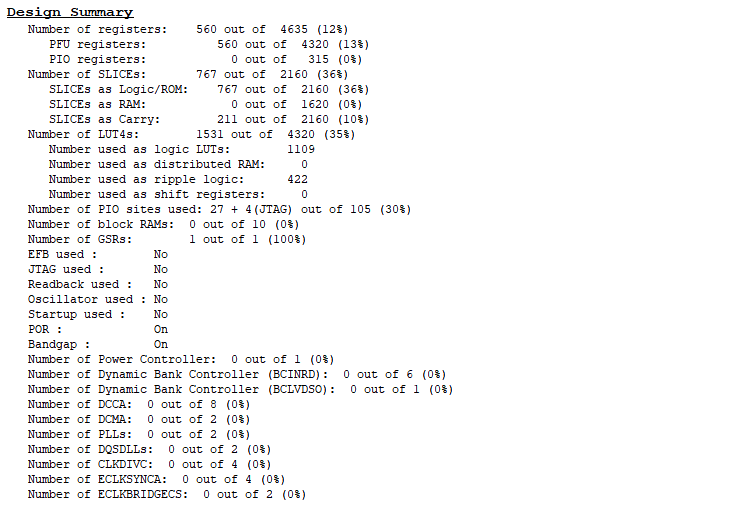

FPGA资源占用
8.问题分析及总结
这次项目对于使用Fpga控制 oled屏的方法还是不够了解,同时对于软件——diamond的使用,不够熟练,在完成项目的过程中,常常会因为对于软件的不够了解而无从下手。以及板子的其他功能自己也还没有去摸索,希望自己未来可以不断进步。
附件下载
WinterP2022 (4).zip
