基于FPGA实现DDS任意波形发生器

内容介绍

1 项目需求

项目7 - 频谱分析类电赛题目。1.通过板上的高速DAC（10bits/125Msps）配合FPGA内部DDS的逻辑，生成波形可调（正弦波、三角波、方波）、频率可调（DC-）、幅度可调的波形。

生成模拟信号的频率范围为DC-20MHz，调节精度为1Hz
生成模拟信号的幅度为最大1Vpp，调节范围为0.1V-1V
利用板上旋转编码器和按键能够对波形进行切换、进行参数调节

2 硬件介绍

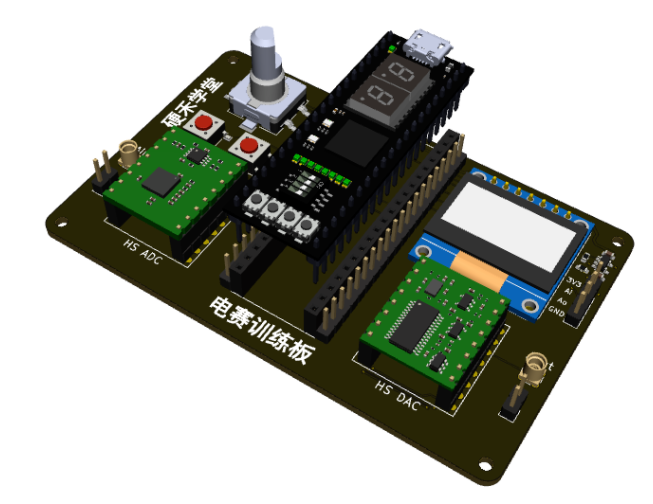

项目使用的开发板为搭载小脚丫FPGA核心板（全FPGA方案）的电赛训练板：

FqmDlam6zaTXlKZ15tPXa9XDzVbx

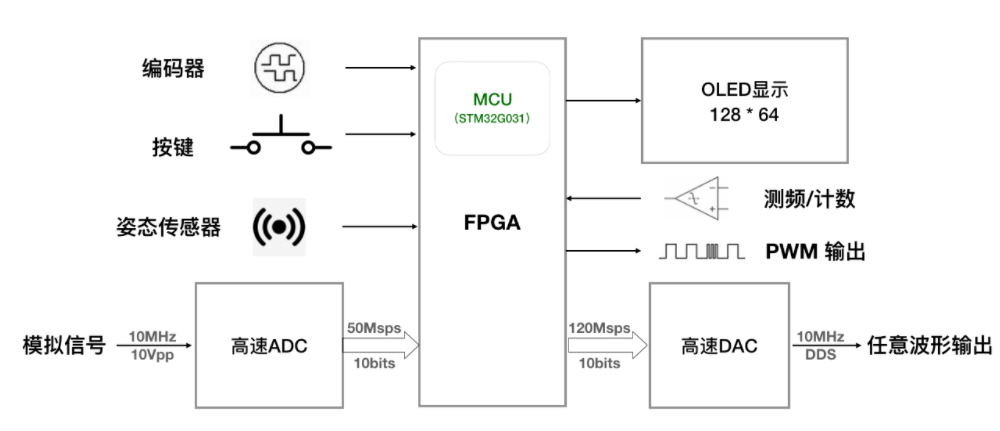

系统框图如下：

Fh0nQlrWgyfvXd0FMaWCW0izbr2T

项目用到的功能包括：编码器，按键，高速DAC。

3 完成的功能及达到的性能

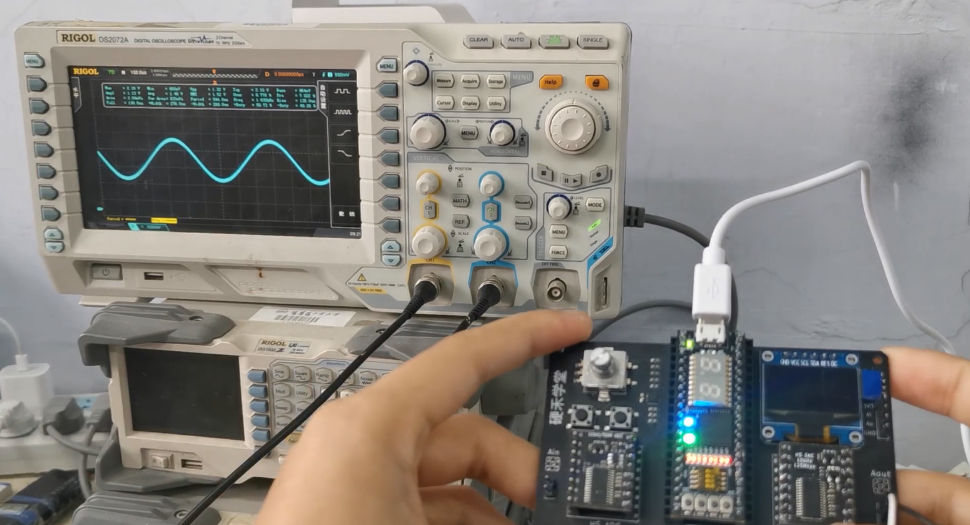

3.1 波形输出

通过板载高速DAC输出任意波形，默认为正弦波，将输出引脚接在示波器上即可观察。

FkBQWJsHGm22hNg97BoB_9ROJB2s

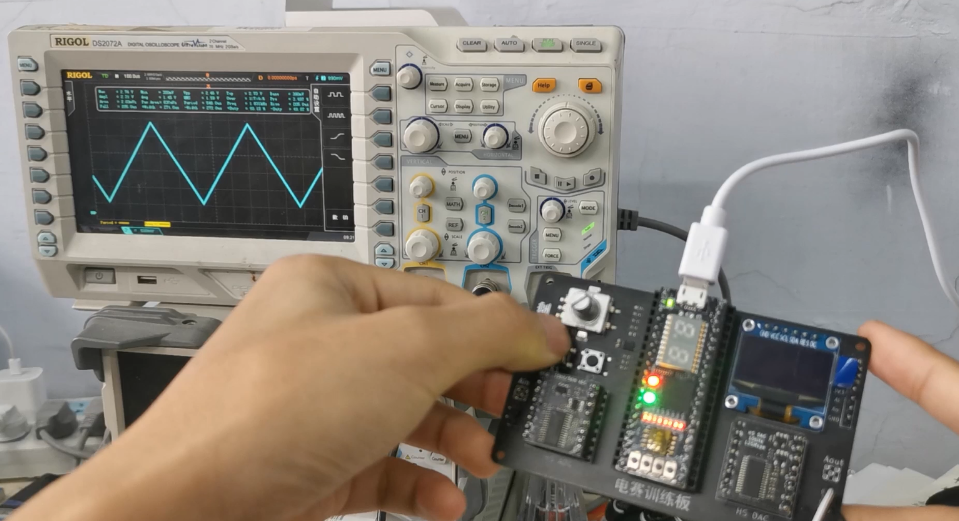

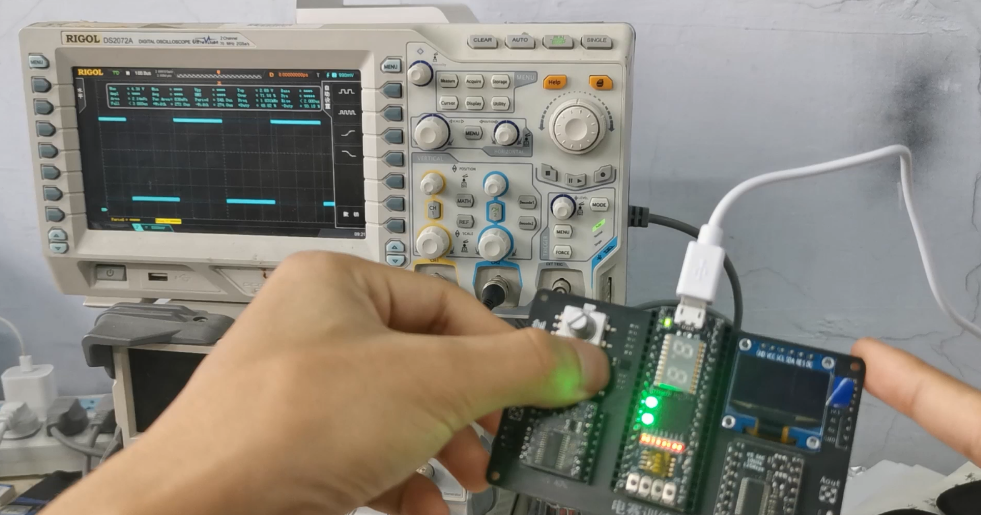

3.2 按键切换波形

通过扩展板上的按键K1，K2切换波形，目前可输出正弦波，三角波，方波三种波形。

FmU6DtY2nnTqpW-uEYiEU7WDvTza

FhrzbmU96e13PTHfB-fKbDtpx-UK

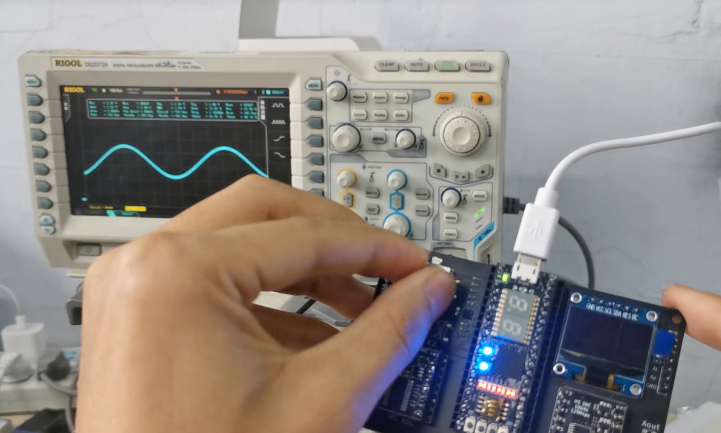

3.3 编码器调频

按下编码器可切换“调频/调幅模式”，可在调频模式下通过编码器左右旋转调节输出波形的频率。

Fhpseqi3bGplqiaW0JVEvc_azoMn

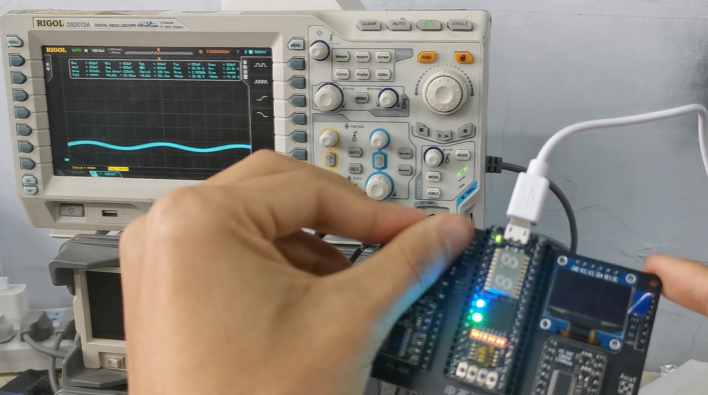

3.4 编码器调幅

按下编码器可切换“调频/调幅模式”，可在调幅模式下通过编码器左右旋转调节输出波形的幅值。

FjqtaXq3exaXKr3UqJacyW60B18u

4 实现思路

使用FPGA内置DDS逻辑产生10位数字电压信号，输出给板载高速DAC模块，由DAC模块输出相应的波形。
设置波形状态机，管理FPGA输出的波形，可通过按键在正弦波，方波，三角波之间切换。
设置编码器状态机，管理当前编码器的调节对象，可通过编码器OK键在调频和调幅之间切换。

5 实现过程

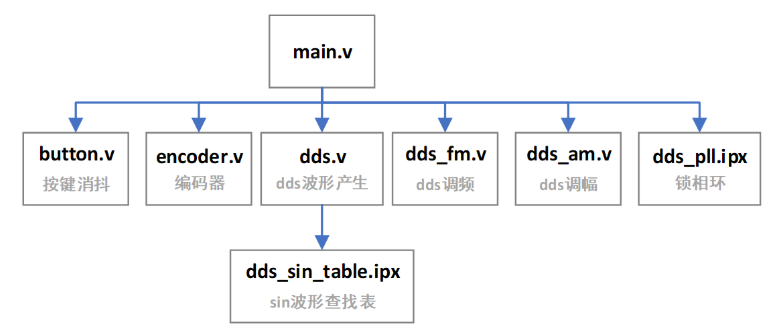

5.1 程序架构图

FmbWEr5nl_3KOoVV6CbPvIdMFMyM

（注：每个框图右下角名称灰色名称为文件执行的主要功能）

5.2 DDS波形产生

板载了10bit/120Msp 高速DAC，通过FPGA内部的DDS逻辑产生10bit的数字量电压值，向DAC模块输出电压值数据，DAC解析数据并在输出引脚输出对应的波形信号。

为了提高生成波形的最大频率，调用了Diamond内置的锁相环ip核，将12MHz的时钟信号倍频到120MHz输入给dds产生模块，使整个系统能产生的最大波形信号提高到20MHz左右。但波形在20MHz左右，每个周期的采样点仅有6个，波形的是真也较为严重。

具体波形产生方面，定义了32位累加器（即代码中cnt），120MHz的时钟信号上升沿用以使累加器累加。三角波和方波均可直接通过累加器得到，其中三角波获得方法为：

ori_out <= (cnt[31])?cnt[30:21]:~cnt[30:21];

方波获得方法为：

ori_out <= {10{ cnt[31] }};

正弦波无法通过累加器获得，项目采用查找表的方式，调用了diamond内置的sin-cos查找表IP核，输入8bit地址，输出10bit的数据。

//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
.Clock(clk_pll),
.ClkEn(sin_clk_en),
.Reset(sin_reset),
.Theta(cnt[31:24]),
.Sine(dds_out_sin_temp)
);

DDS产生文件（文件：dds.v，调用位置：main.v）：

module dds(
	input clk_pll,				//输入时钟
	input [2:0] wave_st,
	input [31:0] fm_step,
	input [7:0] am_factor,
	output reg [9:0]dds_out		//输出设置成reg，可去毛刺
);
//状态机
parameter WAVE_STATE_SIN = 3'b110;	//正弦波
parameter WAVE_STATE_SQUARE = 3'b101;//方波
parameter WAVE_STATE_TRI = 3'b011;  //三角波

//调幅后data
reg [17:0] am_out;
//原始输出
reg [9:0] ori_out;

//累加器
reg [31:0] cnt;
always @(posedge clk_pll) cnt <= cnt + fm_step;

//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
	.Clock(clk_pll),
	.ClkEn(sin_clk_en),
	.Reset(sin_reset),
	.Theta(cnt[31:24]),
	.Sine(dds_out_sin_temp)
);

always @ (posedge clk_pll)
begin
	case(wave_st)
		WAVE_STATE_SIN:
			ori_out <= dds_out_sin_temp + 10'd512;
		WAVE_STATE_SQUARE:
			ori_out <= {10{ cnt[31] }};
		WAVE_STATE_TRI:
			ori_out <= (cnt[31])?cnt[30:21]:~cnt[30:21];
		default:
			ori_out <= dds_out_sin_temp + 10'd512;
	endcase
	//调幅
	am_out <= ori_out * am_factor;
	dds_out <= am_out[17:8];
end

endmodule

5.3 状态机

状态机是FPGA编程重要的一环，由于系统需要完成切换波形和调节波形的幅值和频率，系统的状态主要分为当前波形种类状态和编码器状态，项目对其定义如下：

//状态机wave
parameter WAVE_STATE_SIN = 3'b110; //正弦波
parameter WAVE_STATE_SQUARE = 3'b101;//方波
parameter WAVE_STATE_TRI = 3'b011;  //三角波
reg [2:0] curr_wave_st;
reg [2:0] next_wave_st;
//状态机enc
parameter ENC_STATE_FM = 3'b110; //调频
parameter ENC_STATE_AM = 3'b101;     //调幅
reg [2:0] curr_enc_st;
reg [2:0] next_enc_st;

状态切换方面，系统采用按键的左右键切换波形显示，编码器OK键切换调频/调幅模式。对上述两个状态分别采用三段式编写了状态切换代码，可减少代码重复，同时便于管理，提高时序逻辑的稳定性。

状态切换代码如下：

    //第一段 同步逻辑 描述次态到现态的转移
    always @ (posedge clk or negedge rst_n)
    begin
        if(!rst_n)
            curr_wave_st <= WAVE_STATE_SIN;
        else
            curr_wave_st <= next_wave_st;
    end
    //第二段 组合逻辑描述状态转移的判断
    always @ (curr_wave_st or rst_n or key_pulse)
    begin
        if(!rst_n) begin
                next_wave_st = WAVE_STATE_SIN;
            end
        else begin
            case(curr_wave_st)
                WAVE_STATE_SIN: begin
                    if(key_pulse[0])
                        next_wave_st = WAVE_STATE_TRI;
                    else if(key_pulse[1])
                        next_wave_st = WAVE_STATE_SQUARE;
                    else
                        next_wave_st = WAVE_STATE_SIN;
                end

                WAVE_STATE_SQUARE: begin
                    if(key_pulse[0])
                        next_wave_st = WAVE_STATE_SIN;
                    else if(key_pulse[1])
                        next_wave_st = WAVE_STATE_TRI;
                    else
                        next_wave_st = WAVE_STATE_SQUARE;
                end

                WAVE_STATE_TRI: begin
                    if(key_pulse[0])
                        next_wave_st = WAVE_STATE_SQUARE;
                    else if(key_pulse[1])
                        next_wave_st = WAVE_STATE_SIN;
                    else
                        next_wave_st = WAVE_STATE_TRI;
                end

                default: next_wave_st = WAVE_STATE_SIN;
            endcase
        end
    end
    //第三段  同步逻辑 描述次态的输出动作
    always @ (posedge clk or negedge rst_n)
    begin
        if(!rst_n==1) begin
            led_out[2:0] <= WAVE_STATE_SIN;
            end
        else begin
            case(next_wave_st)
                WAVE_STATE_SIN: begin
                    led_out[2:0] <= WAVE_STATE_SIN;
                end

                WAVE_STATE_SQUARE: begin
                    led_out[2:0] <= WAVE_STATE_SQUARE;
                end

                WAVE_STATE_TRI: begin
                    led_out[2:0] <= WAVE_STATE_TRI;
                end

                default:begin
                    led_out[2:0] <= WAVE_STATE_SIN;
                    end
            endcase
        end
    end

    //编码器的状态机，和上面一样
    always @ (posedge clk or negedge rst_n)
    begin
        if(!rst_n)
            curr_enc_st <= ENC_STATE_FM;
        else
            curr_enc_st <= next_enc_st;
    end
    //第二段 组合逻辑描述状态转移的判断
    always @ (curr_enc_st or rst_n or enc_pulse_ok)
    begin
        if(!rst_n) begin
                next_enc_st = ENC_STATE_FM;
            end
        else begin
            case(curr_enc_st)
                ENC_STATE_FM: begin
                    if(enc_pulse_ok)
                        next_enc_st = ENC_STATE_AM;
                    else
                        next_enc_st = ENC_STATE_FM;
                end

                ENC_STATE_AM: begin
                    if(enc_pulse_ok)
                        next_enc_st = ENC_STATE_FM;
                    else
                        next_enc_st = ENC_STATE_AM;
                end

                default: next_enc_st = ENC_STATE_FM;
            endcase
        end
    end
    //第三段  同步逻辑 描述次态的输出动作
    always @ (posedge clk or negedge rst_n)
    begin
        if(!rst_n==1) begin
            led_out[5:3] <= ENC_STATE_FM;
            end
        else begin
            case(next_enc_st)
                ENC_STATE_FM: begin
                    led_out[5:3] <= ENC_STATE_FM;
                end

                ENC_STATE_AM: begin
                    led_out[5:3] <= ENC_STATE_AM;
                end

                default:begin
                    led_out[5:3] <= ENC_STATE_FM;
                    end
            endcase
        end
    end

5.4 按键消抖及编码器解码

按键消抖和编码器解码内容参考了电子森林的代码，网址如下：

按键消抖： https://www.eetree.cn/wiki/7._%E6%8C%89%E9%94%AE%E6%B6%88%E6%8A%96
编码器解码： [旋转编码器模块电子森林] (eetree.cn)

其中，按键消抖模块调用时可自定义按键个数，仅例化一个模块即可实现多个按键的消抖操作。

5.5 调频及调幅

调频和调幅原理均参考了电子森林的DDS原理文章：[dds_verilog 电子森林] (eetree.cn)

其中，调频通过改变DDS累加器的累加值实现，调幅通过将产生的波形乘一个因数实现，具体请参考上述链接的文章。

将DDS累加器的累加值设置为fm_step，将调幅的因数值设为am_factor。分别定义两个模块负责调节这两个值，并通过顶层文件main.v例化，将调节的两个参数通过input的方式输入给dds波形产生模块。

其中，调频的代码为：

module dds_fm(
input clk, //输入时钟
input rst_n,
input enc_pulse_l,
input enc_pulse_r,
input [2:0] enc_st,
output reg [31:0] dds_fm_step //调频累加值
);
//状态机
parameter ENC_STATE_FM = 3'b110; //调频
parameter ENC_STATE_AM = 3'b101;     //调幅


//调频
always @(posedge clk or negedge rst_n)
begin
if(!rst_n)
dds_fm_step <= 32'h00_00_ff_ff;
else
case(enc_st)
ENC_STATE_FM:
if(enc_pulse_l)
dds_fm_step <= dds_fm_step - 8'hff;
else if(enc_pulse_r)
dds_fm_step <= dds_fm_step + 8'hff;
else
dds_fm_step <= dds_fm_step;
default:
dds_fm_step <= dds_fm_step;
endcase
end

endmodule

调幅的代码为：

module dds_am(
    input clk,              //输入时钟
    input rst_n,
    input enc_pulse_l,
    input enc_pulse_r,
    input [2:0] enc_st,
    output reg [7:0] dds_am_factor   //调幅因数
);
//状态机
parameter ENC_STATE_FM = 3'b110;    //调频
parameter ENC_STATE_AM = 3'b101;     //调幅

//调幅
always @(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        dds_am_factor <= 8'hff;
    else
        case(enc_st)
            ENC_STATE_AM:
                if(enc_pulse_l)
                    dds_am_factor <= dds_am_factor - 8'h0f;
                else if(enc_pulse_r)
                    dds_am_factor <= dds_am_factor + 8'h0f;
                else
                    dds_am_factor <= dds_am_factor;
            default:
                dds_am_factor <= dds_am_factor;
        endcase
end

endmodule

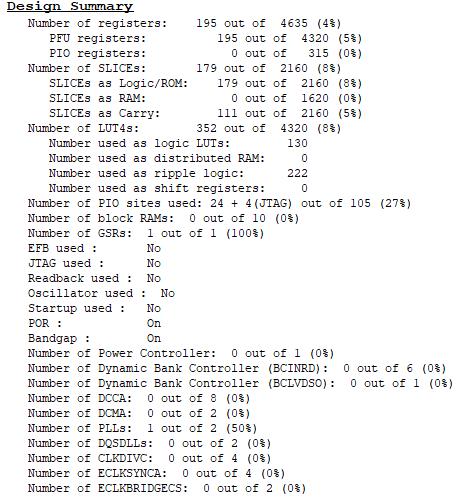

6.资源报告

FljKBmFMLq5OarrHqyqolP_cGDGC

7 遇到的主要难题

7.1 内置sin_table的ip核波形不正常

系统在生成DDS波形时，调用了Diamond内置的ip核，调用方式如下：

//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
.Clock(clk_pll),
.ClkEn(sin_clk_en),
.Reset(sin_reset),
.Theta(cnt[31:24]),
.Sine(dds_out_sin_temp)
);

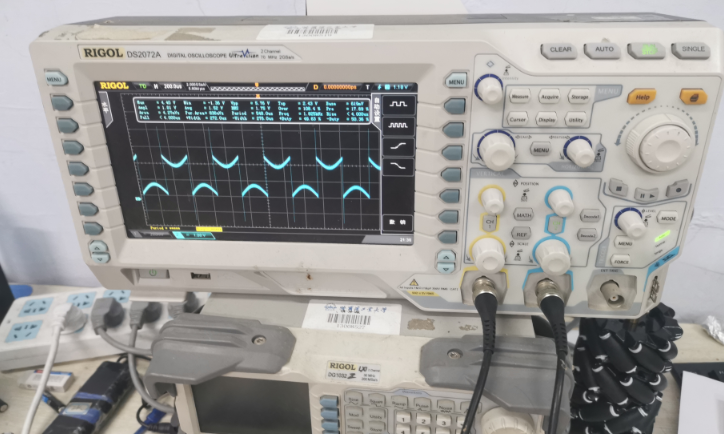

但是，该调用方式查找到的波是如下图所示的一种奇怪波形：

FivJegTfugJUiTX6fdh7EZpx0HNb

猜测是由于ip核设置问题，或ip核内部逻辑有误导致。为了生成一个完美的正弦波，在这里，我将sin_table输出的wire整体加上了10'd512，即：

ori_out <= dds_out_sin_temp + 10'd512;

得到的波形即为一个完美的正弦波。

7.2 reg与wire的区别问题

在初期学习时，我基本上使用的都是默认的wire类型，对wire与reg的区别理解也不是很深入，曾误认为wire和reg无法相互赋值，但在日渐的使用中，通过尝试，发现了wire和reg是可以相互赋值的。

由于前期使用的都是wire，无法在always内赋值，故在根据状态机确定波形时较难操作，在三选一的选择语句中，只能通过如下形式撰写：

assign dds_out =
(wave_st == WAVE_STATE_SIN)? dds_out_sin:
((wave_st == WAVE_STATE_SQUARE)?dds_out_square:dds_out_tri)

这种方式的可读性和逻辑性都较差，后来，将dds_out及有关变量均改为reg类型，即可将根据状态确定波形种类的语句迁移进always内处理（代码见上文4.2），可大大提高代码可读性。

另外，经测试，使用reg代替wire还可以起到减小毛刺的作用。

8 改进措施

本项目已经成功实现了简易信号发生器的功能，并达到了预期指标，但还有许多可以提升与扩展的地方：

调用板载OLED对波形，参数灯进行显示，提高用户交互体验。
按键使用不是很充分，可增加状态机的复杂度，实现波形频率和幅值的按位调节。
调用板载ADC，实现一个简易的示波器，并与信号发生器联动，形成一个完整的系统。
