基于TI MSPM0L1306的综合开发平台

内容介绍

简介：

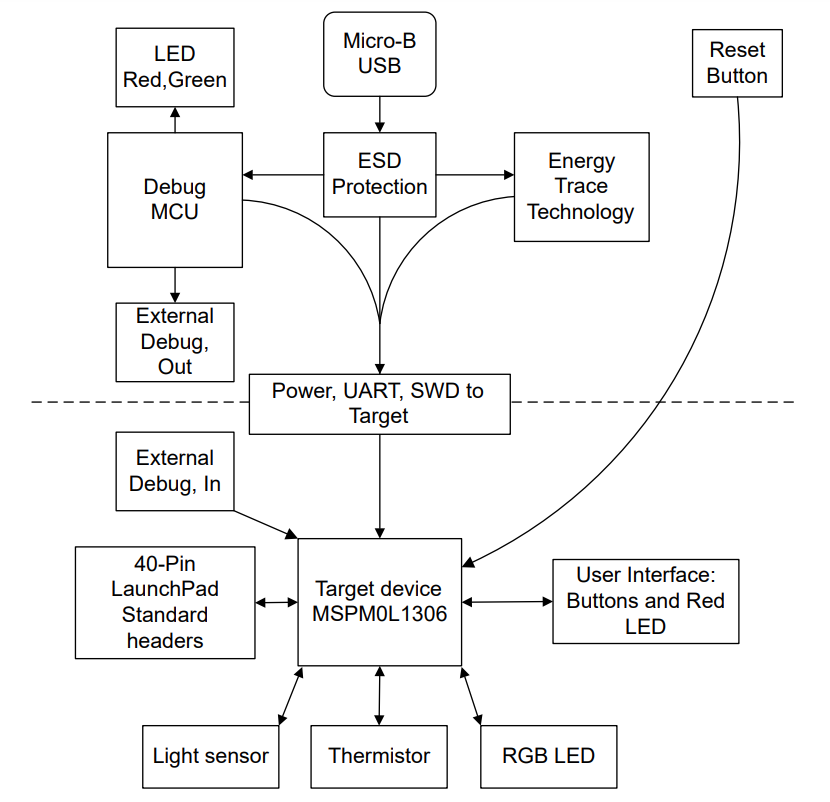

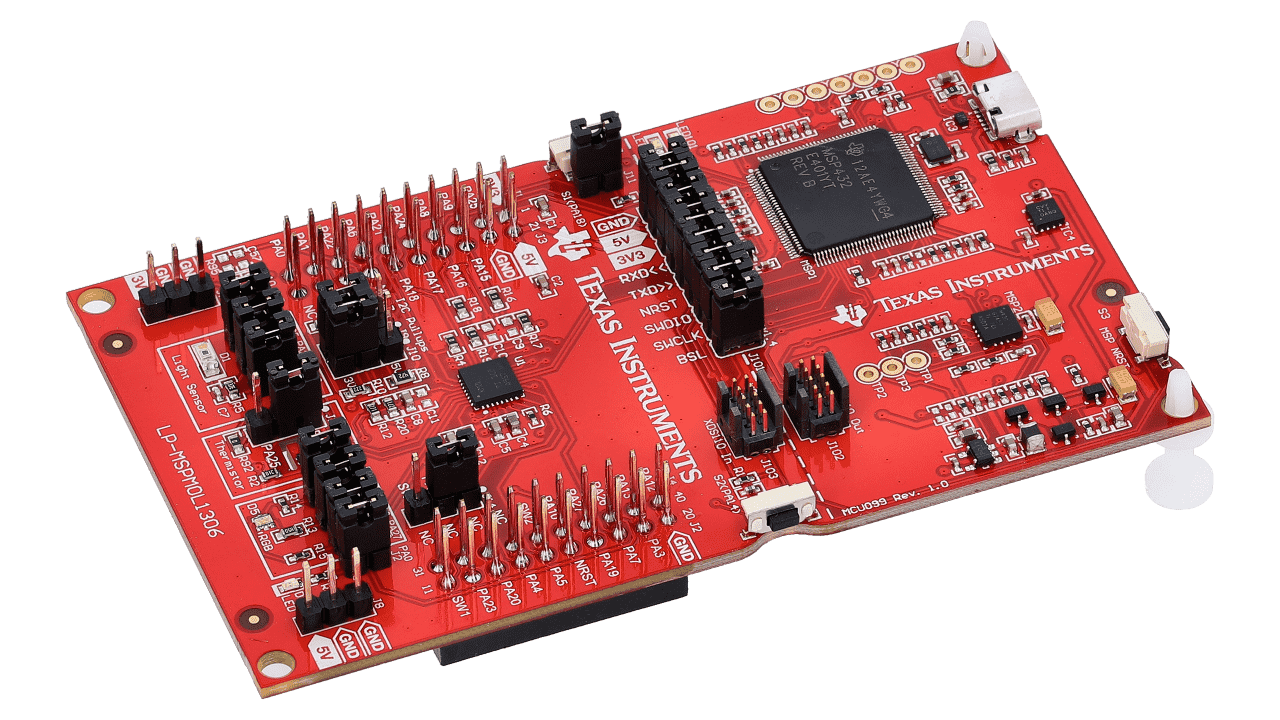

LP-MSPM0L1306 LaunchPad™ 开发套件是适用于 MSPM0L1306 微控制器 (MCU) 的易于使用的评估模块。该套件包含在 MSPM0L1xx 微控制器平台上开始开发所需要的全部资源，包括用于编程、调试和能量测量的板载调试探针。该板还具有用于快速集成简单用户界面、板载热敏电阻、光传感器和 RGB LED 的板载按钮和 LED。

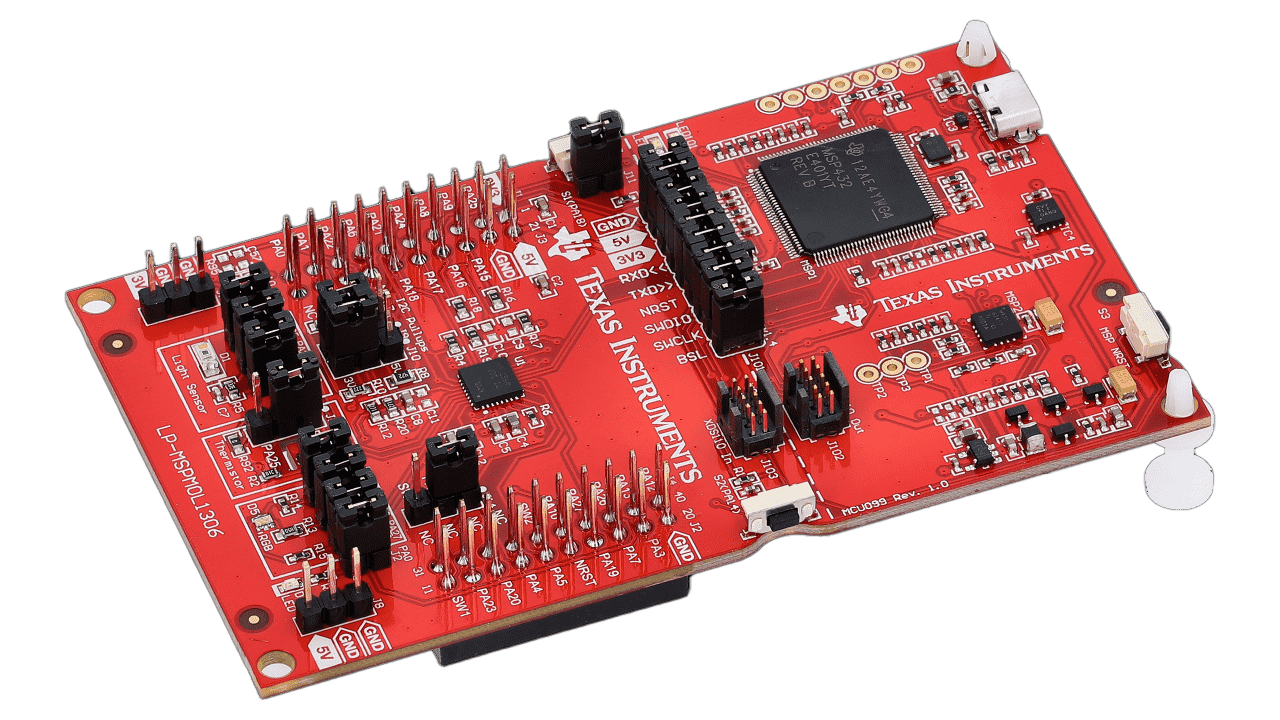

Fs8QIjf2gTqARXflbY8RXMUK4rfq

MSPM0L1306 是一款 Arm® 32 位 Cortex®-M0+ CPU，频率高达 32MHz。该器件具有 64KB 嵌入式闪存和 4KB片上 RAM。12 位 1Msps SAR ADC、零漂移和零交叉斩波运算放大器 (OPA) 和通用放大器 (GPAMP) 等集成高性能模拟外设可帮助用户设计其系统。

40 引脚 BoosterPack™ 插件模块接头简化了快速原型设计，支持市面上的多种 BoosterPack 插件模块。您可以快速添加无线连接、图形显示、环境检测等功能。您还可以设计您自己的 BoosterPack 插件模块，或者从 TI 和第三方开发商已提供的众多插件模块中进行选择

此外，还有免费的软件开发工具可供使用，例如 TI 的 Code Composer Studio™ IDE、IAR EmbeddedWorkbench™ IDE 和 Keil® µVision® IDE 在与 MSPM0L1306 LaunchPad 开发套件配套使用时，Code ComposerStudio IDE 支持 EnergyTrace™ 技术。有关 LaunchPad 开发套件、支持的 BoosterPack 插件模块和可用资源的更多信息，请访问 TI LaunchPad™ 开发套件门户要快速入门并了解 MSPM0 软件开发套件 (SDK) 中的可用资源，请访问 TI 云开发人员专区。MSP Academy 的各种在线配套资料、培训，以及 TI E2E™ 支持论坛还可为MSPM0 MCU 提供在线支持。

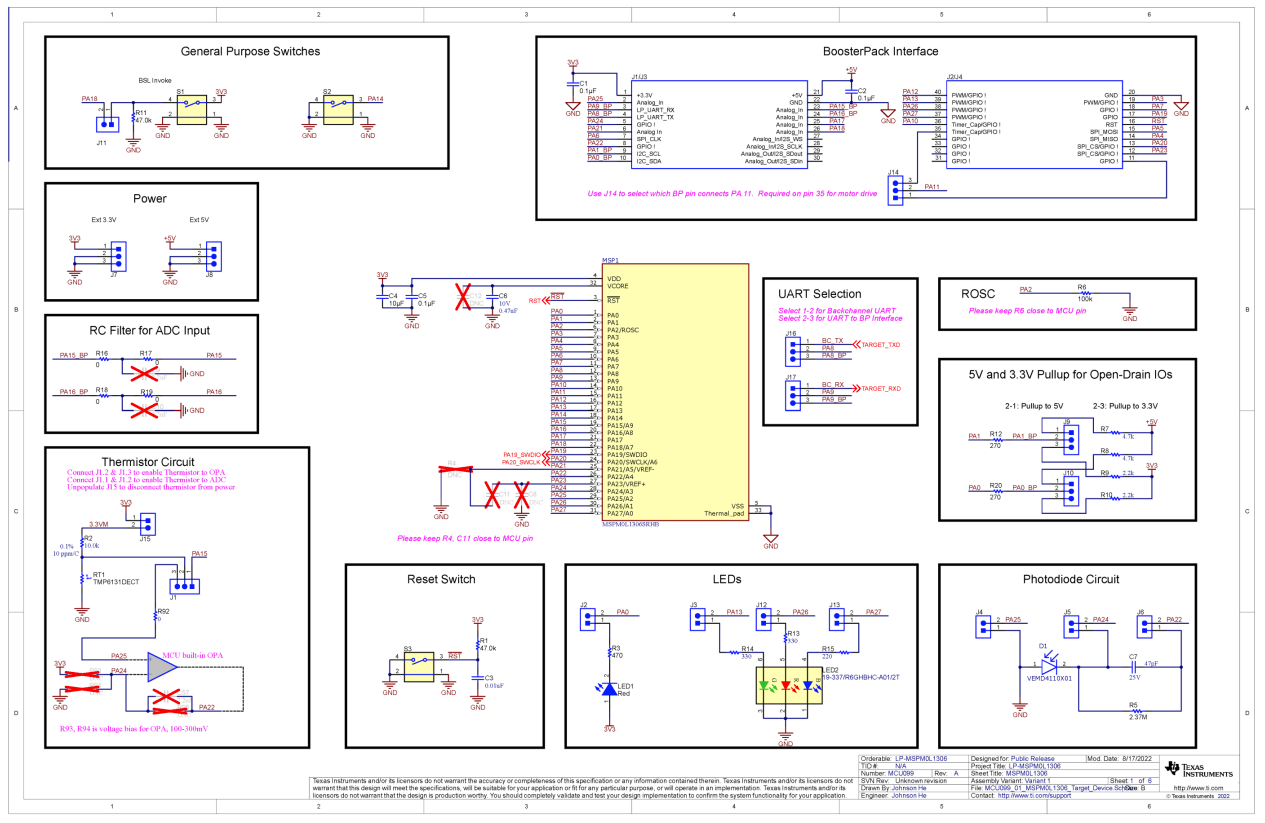

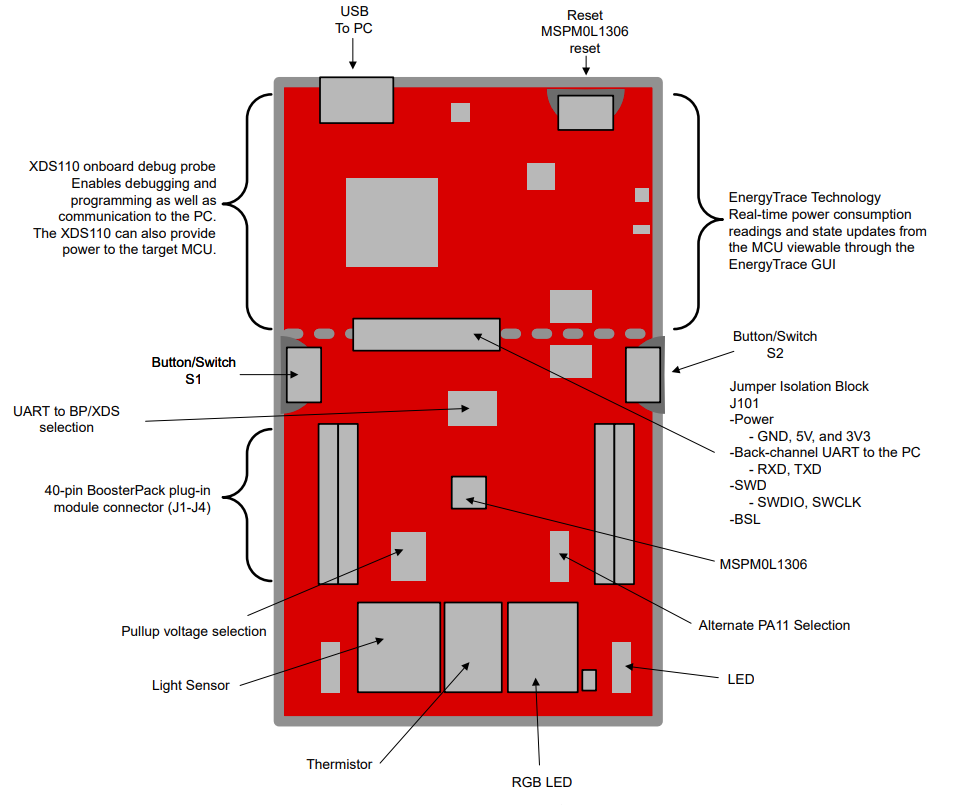

板卡特性：

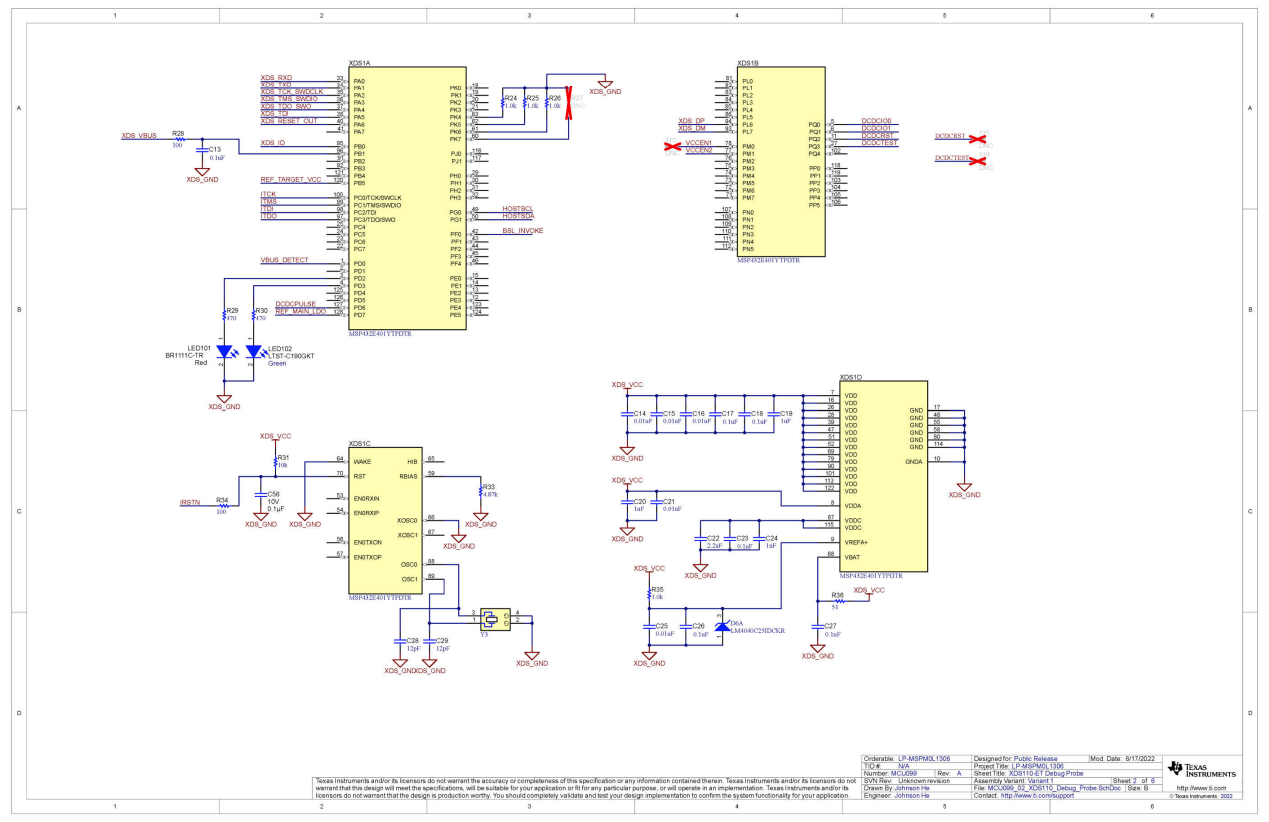

具有外部编程选项的板载 XDS110 调试探针

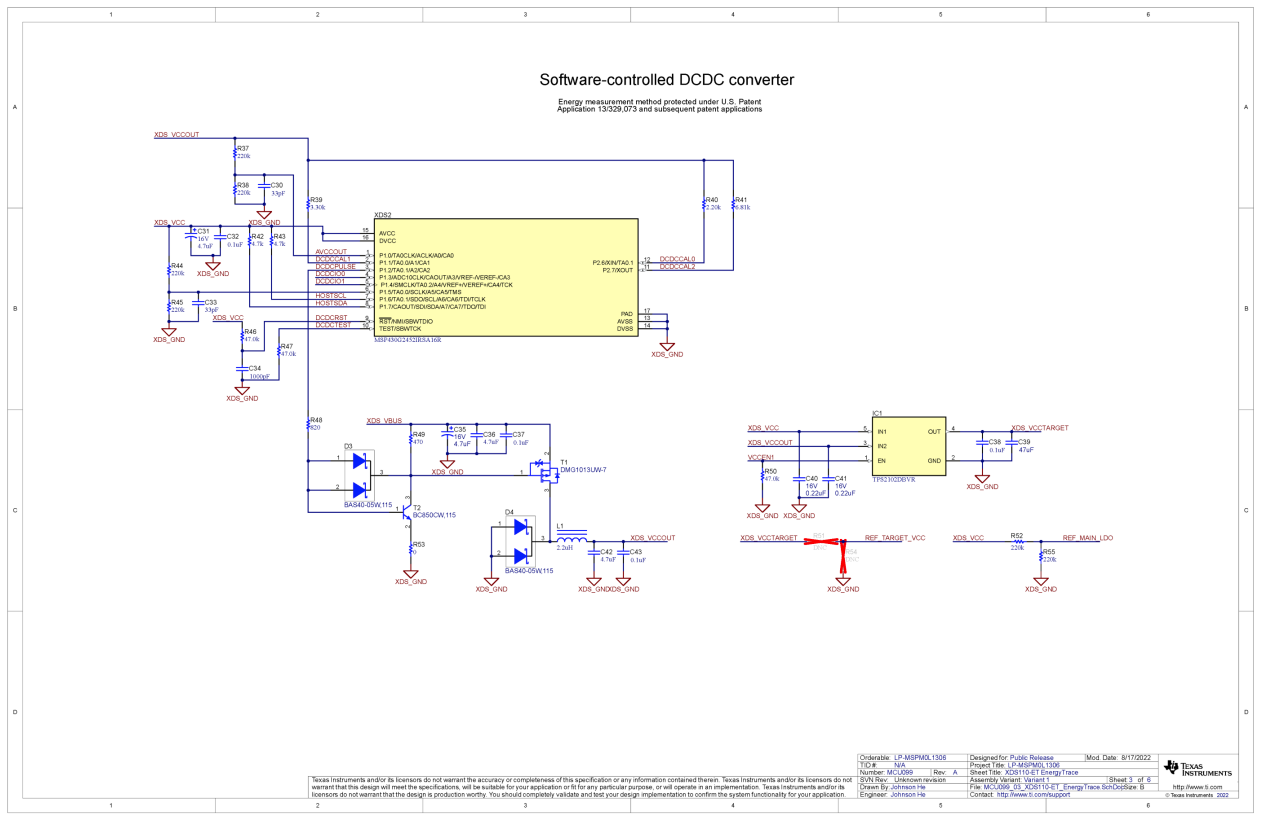

可用于超低功耗调试的 EnergyTrace 技术
用于用户交互的 2 个按钮、1 个 LED 和 1 个 RGB LED
热敏电阻电路
光传感器电路
ADC 输入的 RC 滤波器（默认未安装）
支持使用 GPIO 和 XDS110 调用 BSL
反向通道 UART，通过 USB 连接到 PC

MSPM0L1306

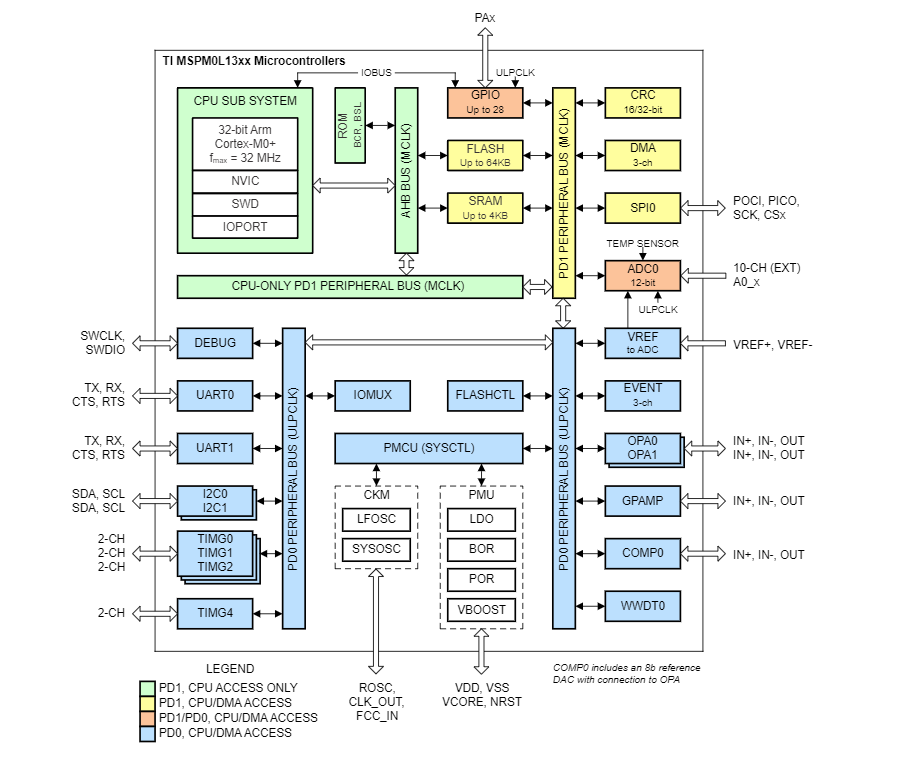

MSPM0L130x 功能方框图

MSPM0L1306 器件提供高达 64KB 的嵌入式闪存程序存储器和高达 4KB 的 SRAM。这些器件包含精度为 ±1% 的高速片上振荡器，无需外部晶体。其他特性包括 3 通道DMA、16 位和 32 位 CRC 加速器，以及各种高性能模拟外设，例如一个具有可配置内部电压基准的 12 位 1MSPS ADC、一个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器、一个通用放大器和一个片上温度传感器。这些器件还提供智能数字外设，例如四个 16 位通用计时器、一个窗口化看门狗计时器和各种通信外设（包括两个 UART、一个 SPI 和两个I2C）。这些通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。

器件特性
