基于SAMD21G17D MCU的综合开发平台

内容介绍

观前提示：板卡安装方向，请参考平台封面图片安装。

DM320119：SAM D21 Curiosity Nano 评估套件是评估 SAMD21G17D MCU的硬件平台。它由 MPLAB® X 集成开发环境 (IDE) 和 MPLAB Harmony v3 软件开发框架提供支持。通过评估套件可以轻松访问 SAM D21 MCU 的功能，从而将器件集成到定制设计中。由于评估套件包含用于编程和调试的板载 Nano 调试器，因此无需外部工具即可对 SAMD21G17D 器件进行编程。评估套件与 Curiosity Nano Base 电路板（部件号 - AC164162）兼容，可让您使用 SAMD21G17D MCU 快速扩展下一个创新设计并制作原型。

SAM D21 Curiosity Nano 开发板板载一个用于编程和调试的Nano调试器。Nano调试器是一个复杂的 USB 设备，由多个接口组成，如调试器、大容量存储设备、数据网关和虚拟接口、数据网关和虚拟 COM 端口 (CDC)。板载 Nano 调试器接口与 MPLAB X IDE 配合使用时可对 SAMD21G17D 进行编程和调试。DGI 可与逻辑分析仪通道一起使用，用于代码可视化程序流程。DGI GPIO 可使用数据展示台绘制图表。虚拟 COM 端口连接到 SAMD21G17D 上的 UART，提供了一种通过终端软件与目标应用程序通信的简便方法。

板卡特性：

板载SAMD21G17D微控制器
一个机械用户开关
板载 Nano 调试器
- 在 MPLAB X IDE 中识别电路板
- 一个绿色电源/状态 LED
- 编程和调试
- 虚拟 COM 端口（CDC）
- 一个逻辑分析器（DGI GPIO）
USB 供电
可调目标电压
- 由板载 Nano 调试器控制的 MIC5353 LDO 稳压器
- 1.7V 至 3.6V 输出电压
- 500 mA 最大输出电流（受环境温度和输出电压限制）

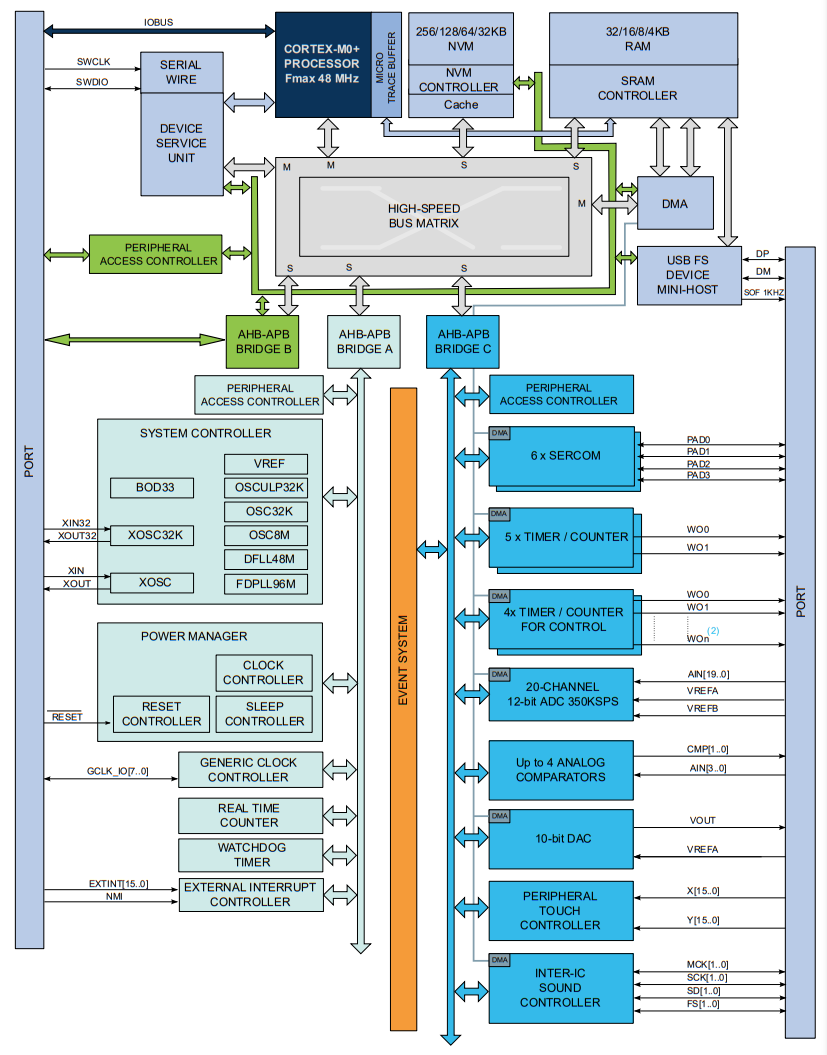

ATSAMD21G17

Fj5GefclXb08G4VRNADXNQZ9wPQ8

ATSAMD21G17是一款基于ARM® Cortex®-M0+的低功耗高性能闪存微控制器，是各种家庭自动化、消费、计量和工业应用的理想之选。

特性：

处理器：ARM Cortex-M0+ CPU，运行频率高达 48MHz
128KB 系统内可自行编程闪存和16KB SRAM 存储器
支持 4KB RWW
系统：
- - 上电复位 (POR) 和欠压检测 (BOD)
- - 内部和外部时钟选项，包括 48 MHz 数字锁相环 (DFLL48M) 和 48 MHz 至 96 MHz 分数数字锁相环 (FDPLL96M)96 MHz 分数数字锁相环 (FDPLL96M)
- - 外部中断控制器 (EIC)
- - 16 个外部中断
- - 一个非屏蔽中断 (NMI)
- - 双引脚串行线调试（SWD）编程、测试和调试接口
低功耗：
- - 空闲和待机睡眠模式
- - 睡眠行走外设
可配置为 UART/USART、SPI 或 I2C 的六个串行通信模块 (SERCOM)、三个 16 位定时器/计数器、32 位实时时钟和日历、20 个 PWM 通道、一个 14 通道 12 位 ADC、一个 10 位 DAC
全速 USB 设备和嵌入式主机
支持多达 120 个触摸通道
工作电压：1.62V ~3.63V
工作温度：-40°C ~ 125°C
内部振荡器：32khz、32Khz ULP、8Mhz
可轻松将引脚迁移至 SAMD21G 和 SAMD21J 器件
由 MPLAB X IDE 和 MPLAB Harmony 支持。

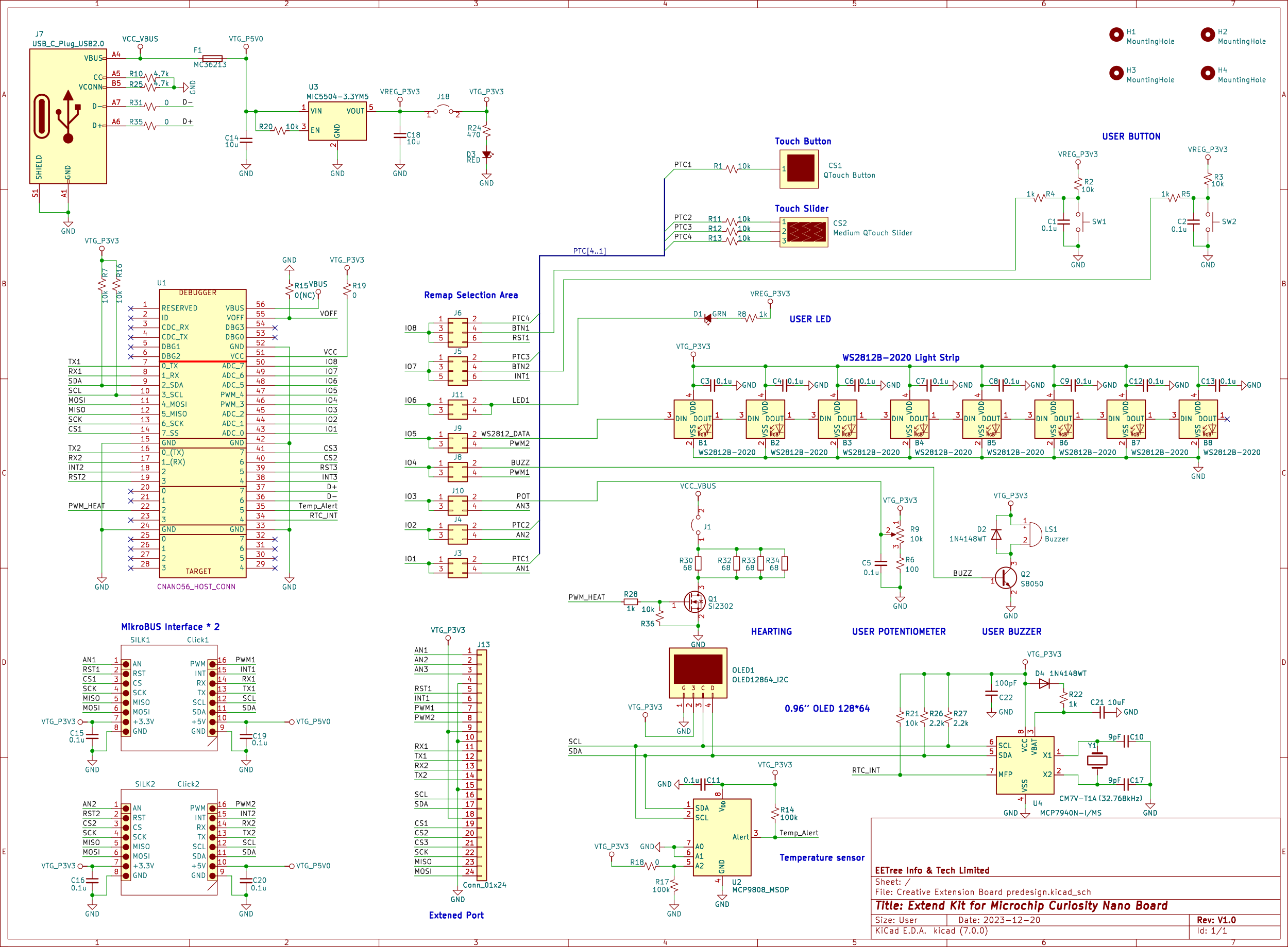

与本开发平台搭配使用的还有CURIOSITY NANO EVB扩展板

扩展板外设功能介绍：

按键、电位器输入--------------以模拟信号的方式读取输入参数
8路RGB灯珠显示------------通过发送数字信号，实现对每个LED的精确控制。
0.96寸128*64OLED------------IIC接口通信，可直观显示各类传感器数据
蜂鸣器输出-------------------以PWM信号驱动，可作为警报源
电容触摸按键-------------------基于触摸函数库的电容触摸应用，并通过Data Visualizer 获取可视化触摸调试数据，可针对不同的触摸需求进行参数调整。
MCP9808数字温度传感器------可检测-40°C和+125°C之间的温度，具有用户可编程寄存器，可以为温度检测应用提供灵活性。这些寄存器支持用户可选的设置，例如关断或低功耗模式，以及温度报警窗口限制的规范和临界输出限制。
MCP7940N实时时钟/日历（RTCC）-----使用内部计数器跟踪小时、分钟、秒、天、数月、月年和数周的时间。警报可以在所有计数器上配置，包括数月。对于使用和配置，MCP7940N支持高达400 kHz的I2C通信。
与SAMD21G17D MCU开发板的接口

所有 SAM D21G17D I/O 引脚都可以通过 SAM D21 Curiosity Nano 上的边缘连接器访问，按钮和 LED 指示灯（PB10、PB11）除外。下图显示了评估套件的引脚布局。

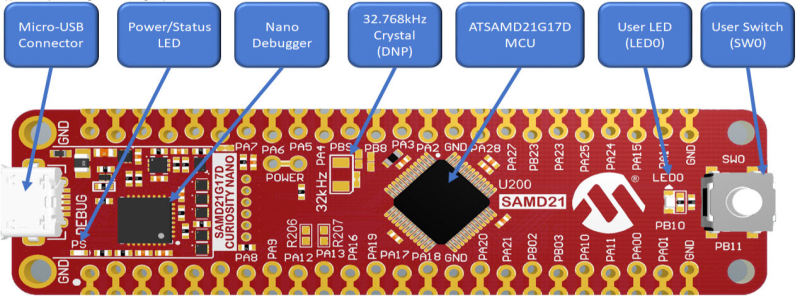

SAM D21 Curiosity Nano Evaluation Kit 引脚布局：

FkeDGglQcMhZASLlnPLxt0E5Wqcf
