step-mxo2 -c
平台简介
超小巧40脚DIP结构的FPGA开发板,板卡尺寸为52mm X 18mm,口袋式FPGA学习平台
FPGA芯片选用Lattice公司MachXO2系列的4000HC产品 LCMXO2-4000HC-4MG132
板载小脚丫团队自主研发U盘式编程器,只需要一根MicroUSB数据线即可完成FPGA的编程下载
集成按键、拨码开关、数码管、LED等多种外设资源,DIP40扩展提供36个用户GPIO
平台图片
核心器件:Lattice LCMXO2-4000HC-4MG132
4320个LUT(查找表)资源
96Kbit User Flash,92Kbit RAM
2+2路PLL+DLL
嵌入式功能块(硬核):一路SPI、一路定时器、2路I2C
支持DDR/DDR2/LPDDR存储器
内部集成配置Flash,上电瞬时启动,启动时间低于1ms
板载资源
基于FT232编程器
1路12M有源晶振
2位7段数码管
2个RGB三色LED
4路按键
4路拨码开关
8路用户LED
36个用户可扩展I/O(其中包括一路SPI硬核接口和一路I2C硬核接口)
平台管脚分配对照表
软件
Lattice Diamond
软件下载及文档页面

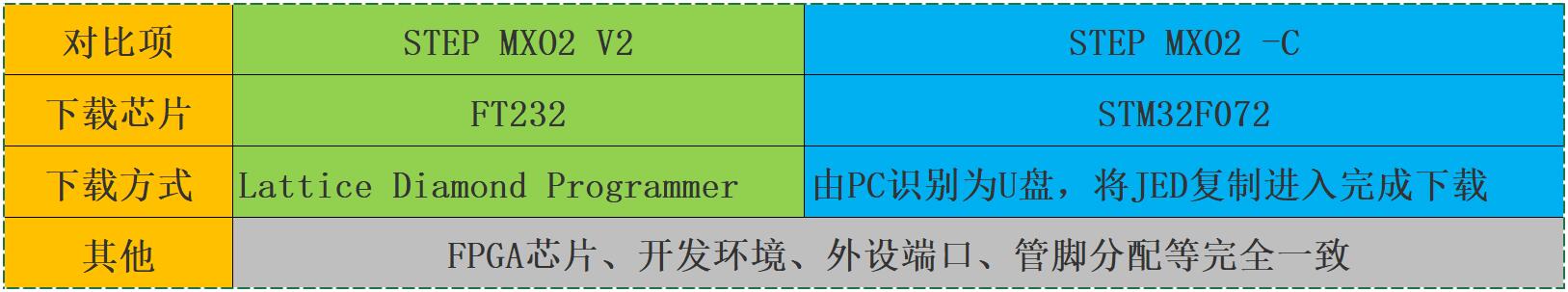

版本对比
对比板卡:step-mxo2 v2
学习
小脚丫 step-fpga 官网
产品页面
Lattice Diamond 软件安装配置
STEP-MXO2 -C 快速上手
STEP-MXO2 -C 原理图
STEP-MXO2 -C 硬件手册
STEP-MXO2 -C 软件手册
STEP-MXO2 FPGA 入门教程
STEP-MXO2 FPGA 进阶教程
STEP-MXO2 FPGA 项目实战
STEP-MXO2 V2 资料汇总,适用-C版本
STEP-MXO2 -C 出厂板测设计源码
Diamond软件安装、License许可证配置、开发流程演示及软件常见问题解决 视频教程
Active-HDL工具仿真操作视频教程
快速入门指导手册、相关配套资料
数电电路实验指导书、视频教程、设计源码
在线视频
STEP-MXO2数电实战教学
小脚丫FPGA备战电赛直播
小脚丫FPGA系列基础培训
FPGA芯片资料
MachXO2数据手册
MachXO2 4000管脚分配表
MachXO2 132管脚csBGA管脚列表
官方推荐开发平台
功能扩展生态圈
STEP-Baseboard V2.2
官方淘宝店 ¥369
STEP-Baseboard V3.0
小脚丫FPGA转Arduino扩展板
Sensor Card功能卡
Dot Matrix功能卡
Piano Shield功能卡
Signal_Gen功能卡
其它技术交流渠道
在线网页开发平台
购买渠道
官方淘宝店 ¥169
