树莓派5搭配的RP1接口芯片
树莓派5
RP1

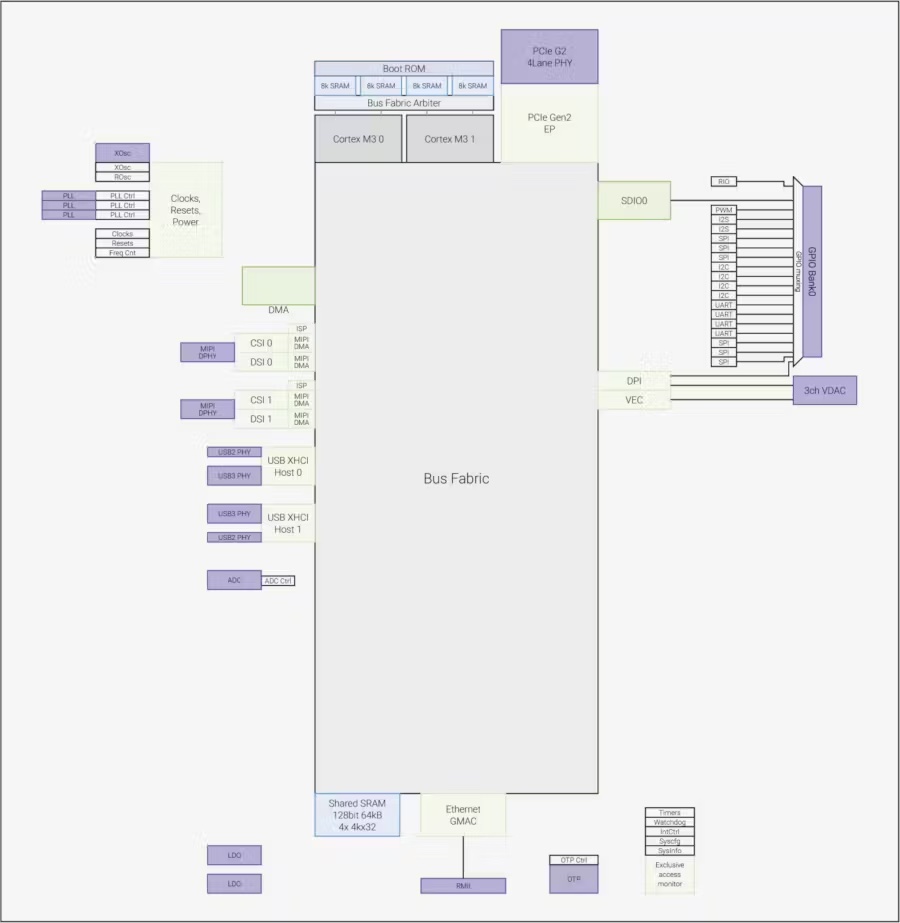

功能框图
规格
MCU – 双Arm Cortex-M3 微控制器,具有 64KB SRAM、TCM、用于平台配置和管理的 bootROM
主机接口 – PCIe 2.0 x4 总线
MIPI 相机/显示接口
2x MIPI CSI-2 摄像头控制器和 2x MIPI DSI 显示控制器连接到 2x 共享 4 通道 MIPI DPHY 收发器 PHY,带宽高达 8 Gbps。
每个相机控制器都包含一个图像信号处理器前端 (ISP-FE),用于预处理传入的图像数据。
可能的配置包括 2 个摄像头、2 个显示屏或一个显示屏 + 一个摄像头
网络 – 千兆位以太网 MAC (RGMII)
USB – 2 个 XHCI 控制器,每个控制器连接到单个 USB 3.0 PHY 和单个 USB 2.0 PHY,总带宽高达 10 Gbps(每个 XHCI 控制器 5 Gbps)
GPIO
28 个 GPIO 引脚
5V 容差和 3.3V 故障保护(RP1 未通电时支持高达 3.63V 的电压)
GPIO 复用功能
存储 – 具有 4 位接口的 eMMC/SDIO 总线
显示 – 24 位 DPI 输出
音频 – 2x I2S、立体声 PWM 音频输出 (AUDIO_OUT)
5 个 UART、6 个 SPI、4 个 I2C
4路PWM输出
从引脚电平或边沿转换产生中断
时钟
1x 时钟产生实例
1x 时钟消费实例
通用时钟输入和输出(GPCLK)
RIO – 注册 IO 接口,允许主机处理器操纵 GPIO
其它
用于服务低速外设的 8 通道 DMA 控制器 (DMAC)。
3x 集成 PLL,由 2 个小数 N PLL 组成,支持独立视频和图像的生成
音频时钟和 1x 整数 PLL 来生成系统时钟。
具有 12 位分辨率、500kSPS 的五输入逐次逼近模数 (ADC) 转换器
9.5 ENOB(有效位数),4个外部输入,1个内部温度传感器
尺寸 – 20mm² 芯片
工艺——台积电40LP(注:BCM2712采用16nm工艺制造)
