硬禾暑期实践2023内容大纲
收藏
分享
脑图
硬禾暑期实践2023内容大纲
培养的能力
使用KiCad设计PCB、焊接 - 3天的培训、实操
使用MicroPython进行嵌入式编程 - 2天的培训、实操
专业英语文章的阅读 - 查找及翻译开源项目
电路仿真工具的使用 - CircuitJS
开源资源的有效使用 - 整理KiCad的开源设计资源，对KiCad的设计环境、流程有更深刻的理解
熟悉电子产业的产业链关系 - 技术资料的整理
从方案设计到最终报告的完整项目流程 - 完成一个综合性系统的设计
用户体验、审美，让自己的作品看起来更高大上
自我营销的能力 - 报告、总结、展示
参考阅读资料
教程
项目
第1周：学会用KiCad规范化设计PCB
2天学会KiCad设计PCB
KiCad的使用
1天用KiCad绘制一个扩展功能模块
项目 - 每人一个
PCB要求

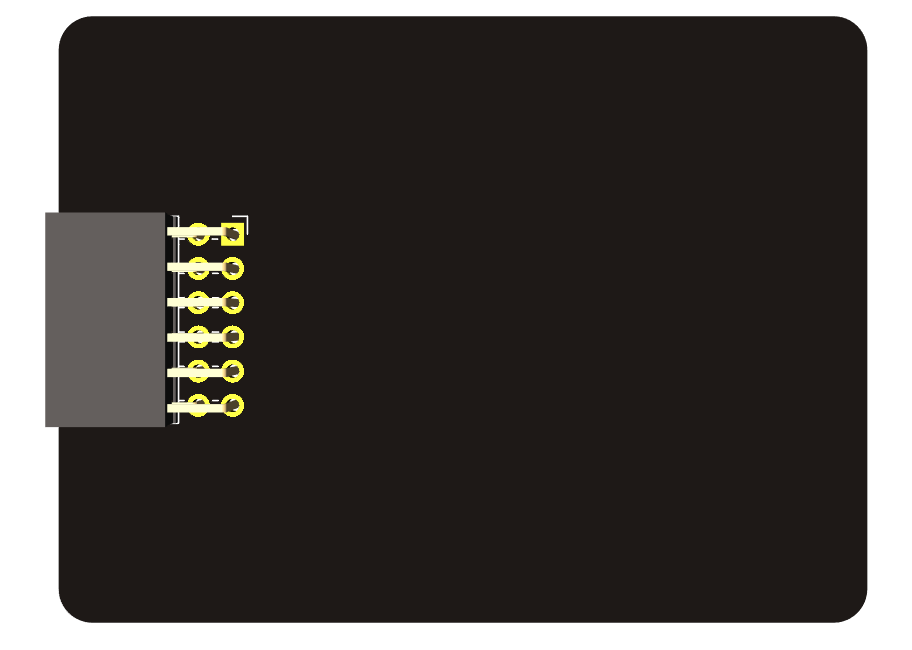

尺寸：60mm * 45mm
同12指神探的连接器（2*6Pin 2.54mm水平插座）在板子左侧中间
同其它外设的连接在板子的右侧中间
板子四周为圆弧边框
报告要求
1 自己参考网上的设计进行移植，完成电路设计和PCB设计，打板并在拿到PCB以后进行调试，补充报告
2 在电子森林网站上开设一个账号，分享设计报告
设计要求
设计思路及要点
系统构成框图
设计实现
用到的关键器件
PDF的原理图分享
设计工程文件分享
发布在“电子森林”和“硬禾学堂”公众号上
2天整理KiCad的开源设计项目，并深刻理解PCB的关键元素之间的关系
第1天：焊接/调试自己设计的PCB
第2天：百科和Wiki的使用，基本语法，图片格式要求/传感器
第3-5天：分工整理与传感器相关的基础词条，查阅各种资料，翻译英文资料（后期再通过一周时间使用RP2040补齐这些传感器的案例）
第3周：嵌入式编程及传感器案例完善
第1天：RP2040的MicroPython编程入门
第2-5天：用RP2040完成传感器文章中的案例，并以项目的方式发布在项目平台上
第4-5周：基础模拟电路的从设计、仿真到PCB设计、应用
技能培养
对模拟电路内部构成的深刻理解，进而能够正确使用模拟器件
电路仿真 - CircuitJS
PCB设计
焊接调试
系统测试及扩展应用
测量仪器的使用
操作步骤
基于二极管/三极管的集成电路模块设计及仿真
使用KiCad设计集成电路模块的PCB
使用分立器件焊接集成电路模块的PCB
使用面包板测量模块上的信号测试点来验证设计的电路
日程安排
第1天：仿真工具CircuitJS的使用
第2天：电路构建及仿真

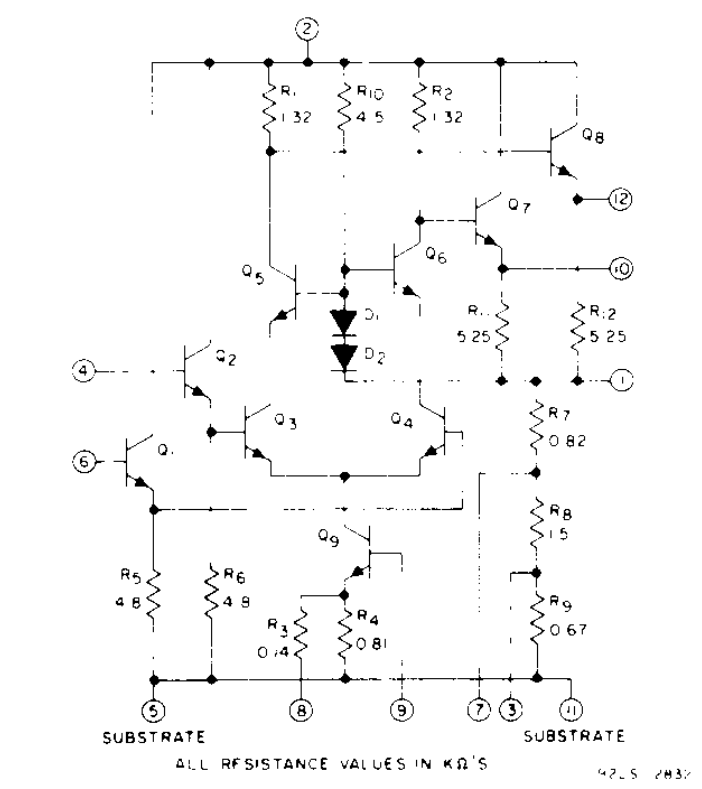

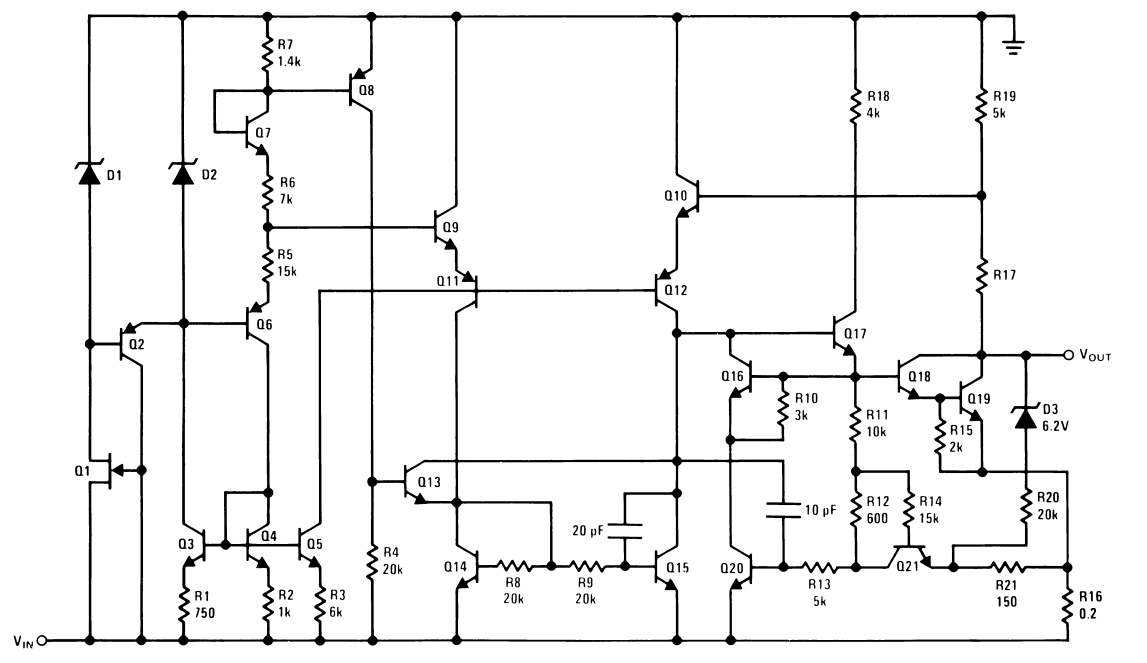

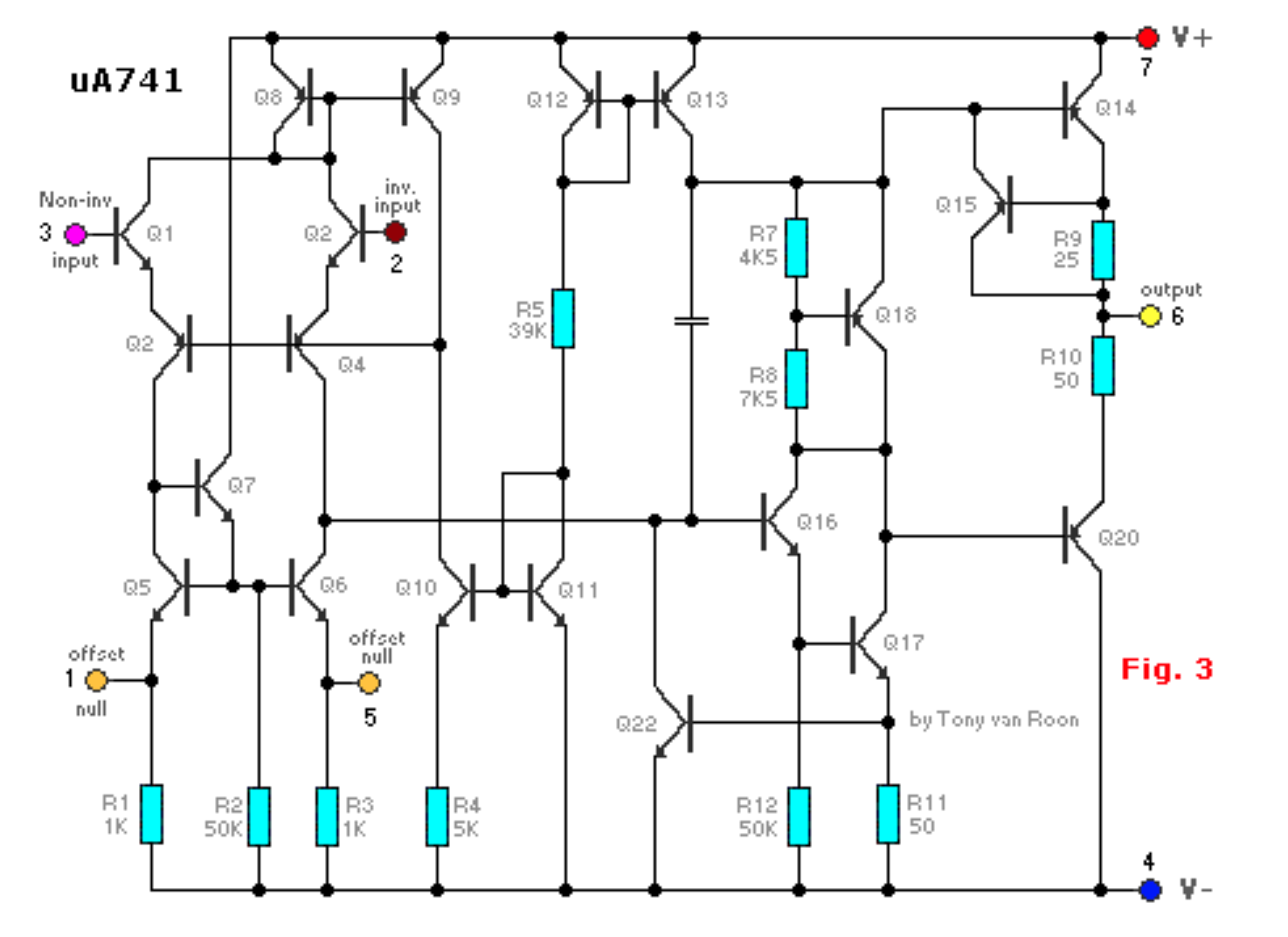

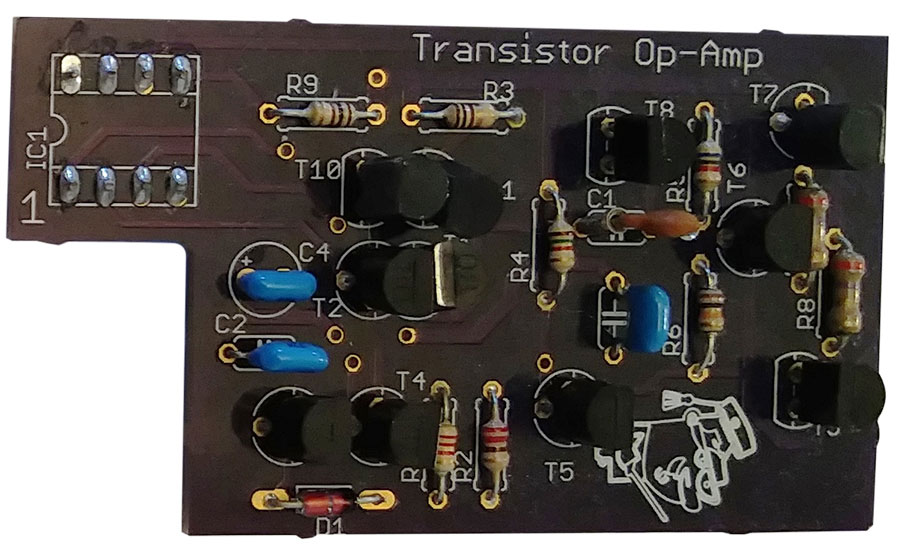

可以用分立元器件构成的集成电路
参考逻辑门 - CD4007
LM393 - 电压比较器
已经完成
CA3080 - 跨导运算放大器
已经完成
LM555 振荡器
已经完成
第3-5天：电路模块的PCB设计
符合电路板上的接插规范
元器件排列整齐、规范
关键信号测试点
丝印清晰显示相关信息
创意图案、信息设计
第6-7天：PCB的焊接、调试
第8-10天：测试及应用报告
