模拟电路前端工程化设计第2部分：信号源设计
模拟电路前端工程化第2部分总结直播入口
课程目标
理解信号源的构成、核心器件以及设计要点
掌握用DDS构建信号源的模拟前端电路设计
基于指标和器件性能的电路设计
生成波形信号的频率范围和幅度范围
转换器件DAC的性能
系统化
多个环节之间的配合和平衡
工程化
性价比的折中
干扰、保护、可测试性、可制造性
理解一些关键器件的关键指标和正确选用
DAC
运算放大器
抑制镜像的低通滤波器
基准电压源
时钟
掌握一些重要的概念
并行 DAC - R-2R DAC
串行DAC
波形表 - 深度、长度
相位累加器
轨到轨放大器
习惯运用一些重要的效率工具：
功能强大、免费使用
通过导入模型可以支持其它厂商的器件
在线使用，无需安装
图示化波形、频谱
丰富的上手使用参考案例
基于指标的无源滤波器设计
高频电路设计及仿真
基于指标的有源滤波器设计
电路设计、器件选型
器件的选型资源及方法
围绕ADALM2000的信号源设计
多功能口袋仪器ADALM2000的信号源部分

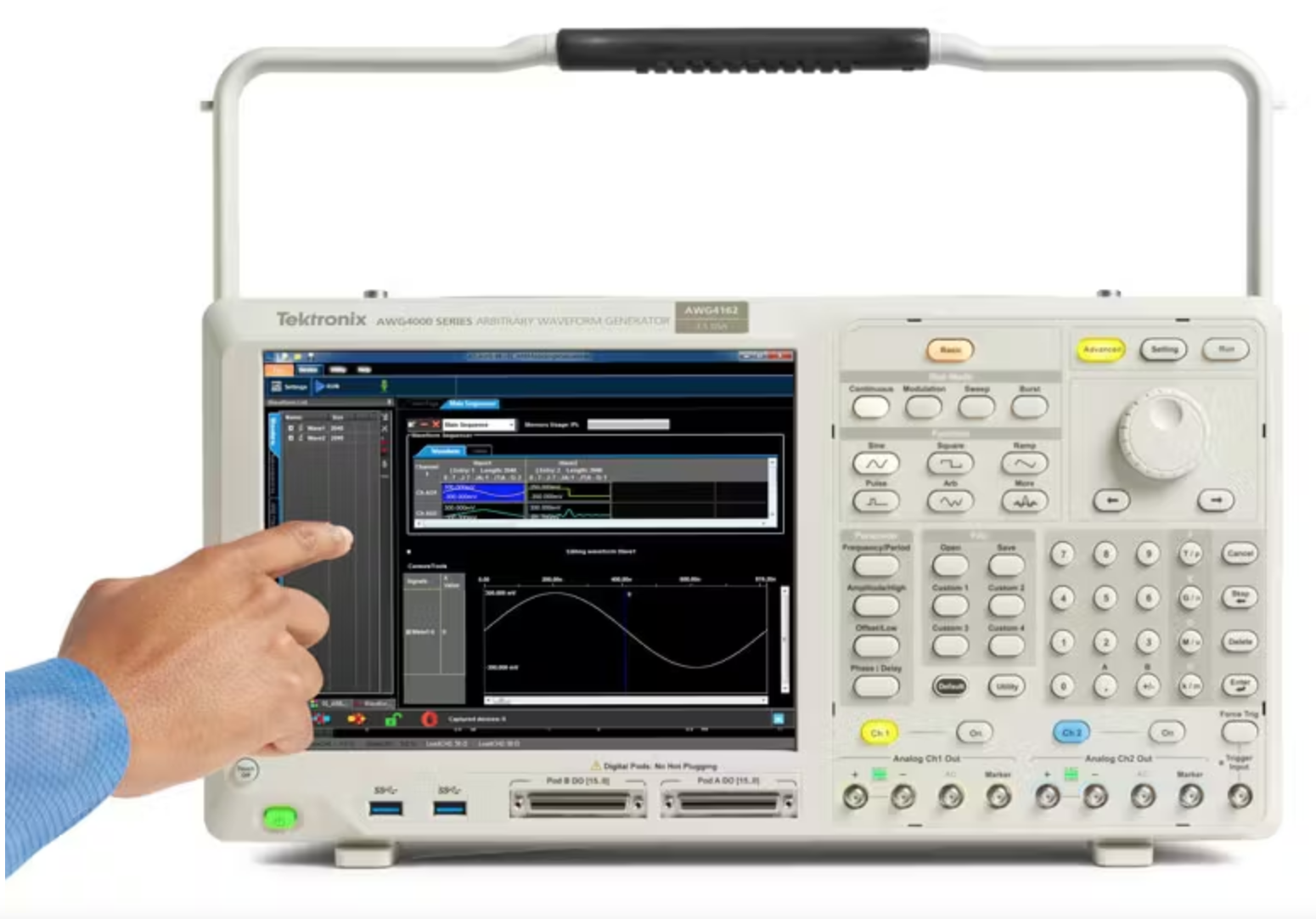

能够生成“任意”波形
常用的波形 - 直流、正弦波、三角波、方波
可以用公式表达的波形，包括调制波形
存储的数据波形
加入噪声
能够达到的技术指标
最大10Vpp模拟信号，-5V到+5V的直流偏移
100Msps采样率
10MHz模拟带宽
模拟前端电路的构成
课程内容
第一节：任意波形/信号的产生、演示以及设计要点
第二节：ADI公司DDS芯片的选用和设计要点
第三节：数模转换器DAC的构成和技术指标
第四节：DAC的选用和设计要点
第五节：DDS信号的产生（FPGA或RP2040）
第六节：通过PWM实现DAC
第七节：信号源输出信号的幅度调理
第八节：信号源输出信号的频率调理
第九节：信号源辅助电路的设计
第十节：总结及实战项目
第2部分实战项目
使用串行DAC AD5626设计一款任意波形发生器
搭配单片机或FPGA或其它方式的控制逻辑能够产生10Hz到20KHz范围内的正弦波信号
输出信号幅度要达到3Vpp，直流偏移可调1.5V到3.5V
使用套件中的Micro USB适配器通过USB给面包板供电，供电电压为5V
使用ADALP2000套件中的运算放大器搭建一个Sallen-Key滤波器，滤除40KHz以上的混叠信号，输出运算放大器也选自ADALP2000套件
运算放大器可从套件中提供的几个型号中选用
实现方式：
设计电路并使用LTSpice或CircuitJS进行仿真
搭建实际的电路进行测试验证
撰写一个不少于2000字的设计报告，并拍摄3-5分钟短视频分享在电子森林网站上
