ADC3644——双通道 14 位 125MSPS 低噪声、超低功耗模数转换器 (ADC)
收藏
分享
脑图
ADC3644
基本信息
描述：ADC3644 器件是一款低噪声超低功耗 14 位 125MSPS 双通道高速模数转换器 (ADC)。该器件可实现低功耗，噪声频谱密度为 -153dBFS/Hz，还具有非常好的线性度和动态范围。
器件类别
产品图片（图片）
产品结构框图
产品特性
双通道
14 位 125MSPS ADC
本底噪声：-153dBFS/Hz
超低功耗，具备优化的功耗调节： 82mW/通道 (125MSPS)
延迟：1 个时钟周期
14 位，无丢码
INL：±1.5LSB；DNL：±0.5LSB
基准：外部或内部
工业温度范围：-40°C 至 +105°C
片上数字滤波器（可选）
2 倍、4 倍、8 倍、16 倍、32 倍抽取率
32 位 NCO
DDR 和串行 CMOS 接口
小尺寸: 40 引脚 WQFN (5mm × 5mm) 封装
1.8V 单电源
频谱性能 (fIN = 5MHz)：
SNR：74.0dBFS
SFDR：90dBc HD2、HD3
SFDR：100dBFS 最严重毛刺
频谱性能 (fIN = 70MHz)：
SNR：72.5dBFS
SFDR：70dBc HD2、HD3
SFDR：85dBFS 最严重毛刺
主要参数
采样率 (Max) (MSPS)：125
分辨率 (Bits)：14
输入通道：2
接口类型： CMOS
模拟输入带宽 (MHz)：900
特点：高动态范围、低功耗
输入范围 (Vp-p)：2.25
功耗 (Typ) (mW)：164
架构：SAR
信噪比(SNR) (dB)： 74
有效位数（ENOB )(Bits)：12.8
无杂散动态范围 (SFDR) (dB)：90
工作温度范围 (C)：-40 to 105
输入缓冲：No
产品应用
热成像
软件定义无线电
高速控制环路
光谱分析

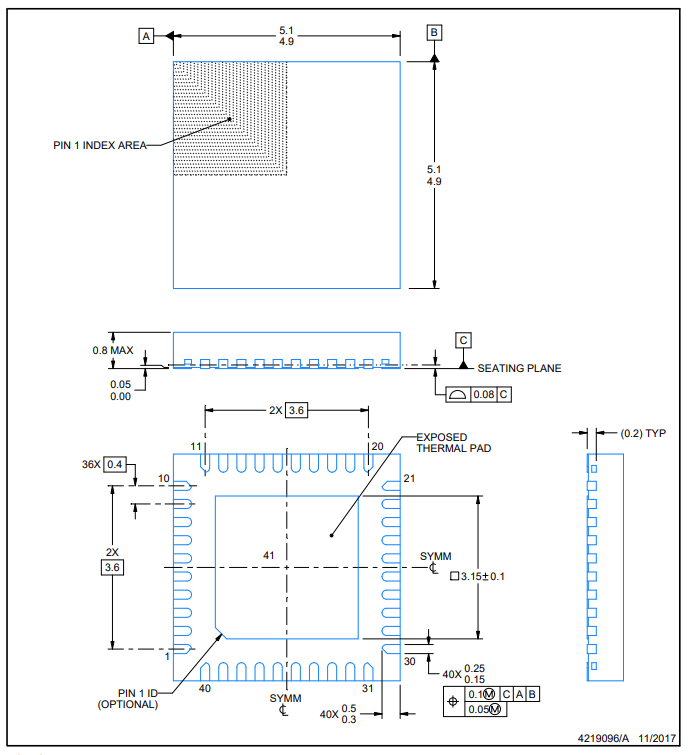

封装
资源链接
数据手册
应用手册
模拟设计期刊
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号

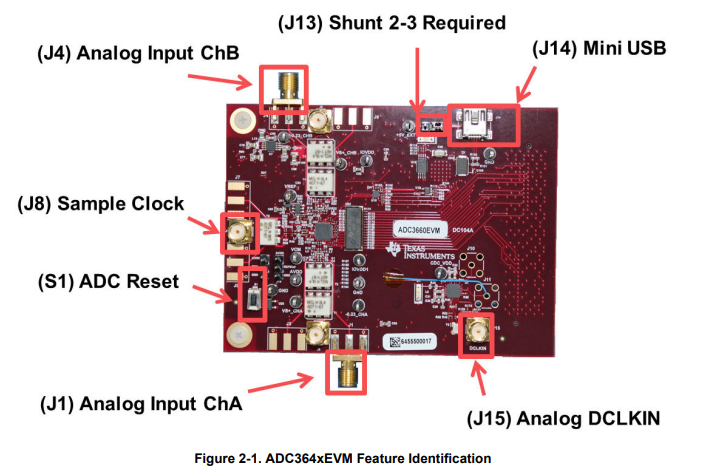

评估板图片
评估板介绍：ADC3644 双通道、14 位、125MSPS、低噪声、超低功耗 ADC 评估模块
特性
并行和串行 CMOS 接口
具有板载功率调节的 USB 供电
引脚与 ADC354x 和 ADC366x 产品兼容
THS4541 FDA 和平衡-非平衡变压器耦合输入可实现灵活评估
TSW1400EVM 和高速数据转换器专业软件 (DATACONVERTERPRO-SW) 可实现轻松的数据捕获
FMC 连接器支持与 FPGA 开发平台轻松集成
EVM用户指南
相关器件
功能相似器件
双通道 14 位 65MSPS 低噪声、超低功耗模数转换器 (ADC)
具有 SLVDS 接口的双通道、14 位、125MSPS、高 SNR、低功率 ADC
超高精度、零温漂、低输入偏置电流运算放大器
双通道、1LSB INL、14 位、SPI 电压输出数模转换器 (DAC)
具有强制 PWM 的 2.4V 至 5.5V 输入、1A 降压转换器
单通道、高性能、27V、140MHz、RRIO FET 输入运算放大器
具有可选过压保护钳位的 2.7V 至 19V、85mΩ、0.13A 至 2A 电子保险丝
