STC8H3K64S4-45I系列单片机
收藏
分享
脑图
STC8H3K64S4-45I
基本信息
描述
器件类别：单片机（MCU）
产品管脚图
产品特性
内核
超高速 8051 内核（1T），比传统 8051 约快 12 倍以上,指令代码完全兼容传统8051
21个中断源，4 级中断优先级
支持在线仿真
工作电压
1.9V～5.5V
工作温度
-40℃～85℃
Flash 存储器
最大64K 字节FLASH 程序存储器（ROM），用于存储用户代码
支持用户配置 EEPROM 大小，512 字节单页擦除，擦写次数可达10万次以上
支持在系统编程方式（ISP）更新用户应用程序，无需专用编程器
支持单芯片仿真，无需专用仿真器，理论断点个数无限制
SRAM
128 字节内部直接访问 RAM（DATA）
128 字节内部间接访问 RAM（IDATA）
3072 字节内部扩展 RAM（内部 XDATA）
时钟控制
内部高精度IRC（4MHz～45MHz，ISP 编程时选择或手动输入，还可以用户软件分频到较低的频率工作， 如100KHz）
误差±0.3%（常温下 25℃）
-1.35%～+1.30%温漂（全温度范围，-40℃～85℃））
-0.76%～+0.98%温漂（温度范围，-20℃～65℃）
内部 32KHz 低速 IRC（误差较大）
外部晶振（4MHz～45MHz）和外部时钟
复位
硬件复位
上电复位（在芯片未使能低压复位功能时有效）
复位脚复位（高电平复位），出厂时 P5.4 默认为 IO 口，ISP 下载时可将 P5.4 管脚设置为复位脚
看门狗溢出复位
低压检测复位，提供 4 级低压检测电压：2.2V、2.4V、2.7V、3.0V
软件复位
软件方式写复位触发寄存器
中断
提供27个中断源
提供四个中断优先级： 时钟停振模式下可以唤醒的中断、比较器中断、低压检测中断、掉电唤醒定时器唤醒
数字外设
5 个16 位定时器
4个高速串口：串口1、串口2、串口3、串口4，波特率时钟源最快可为FOSC/4
8 路/2 组高级PWM，可实现带死区的控制信号，并支持外部异常检测功能，另外还支持16 位定时器、8 个外部中断、8 路外部捕获测量脉宽等功能
SPI：支持主机模式和从机模式以及主机/从机自动切换
I2C：支持主机模式和从机模式
MDU16：硬件16 位乘除法器
I/O 口中断：所有的I/O 均支持中断，每组I/O 中断有独立的中断入口地址，所有的I/O 中断可支持4 种 中断模式：高电平中断、低电平中断、上升沿中断、下降沿中断
模拟外设
超高速ADC，支持12 位高精度12 通道的模数转换，速度最快能达到800K（每秒进行80 万次ADC 转换）
ADC 的通道15 用于测试内部1.19V 参考信号源（芯片在出厂时，内部参考信号源已调整为1.19V）
比较器，一组比较器（比较器的正端可选择CMP+端口和所有的ADC 输入端口，所以比较器可当作多路 比较器进行分时复用）
DAC：8 路高级PWM 定时器可当8 路DAC 使用
GPIO
最多可达43 个
所有的 GPIO 均支持如下 4 种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
封装

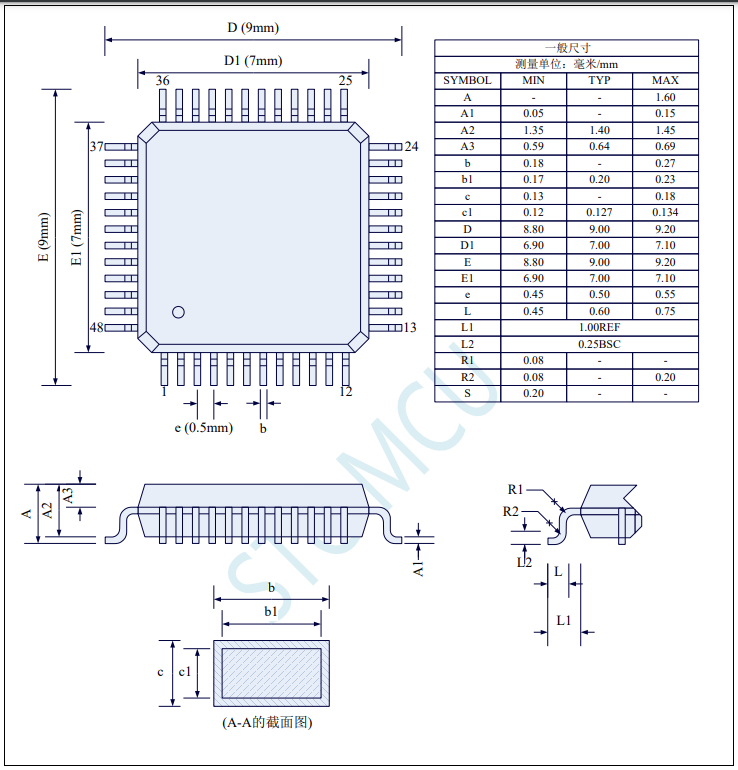

LQFP48 <9mm*9mm>

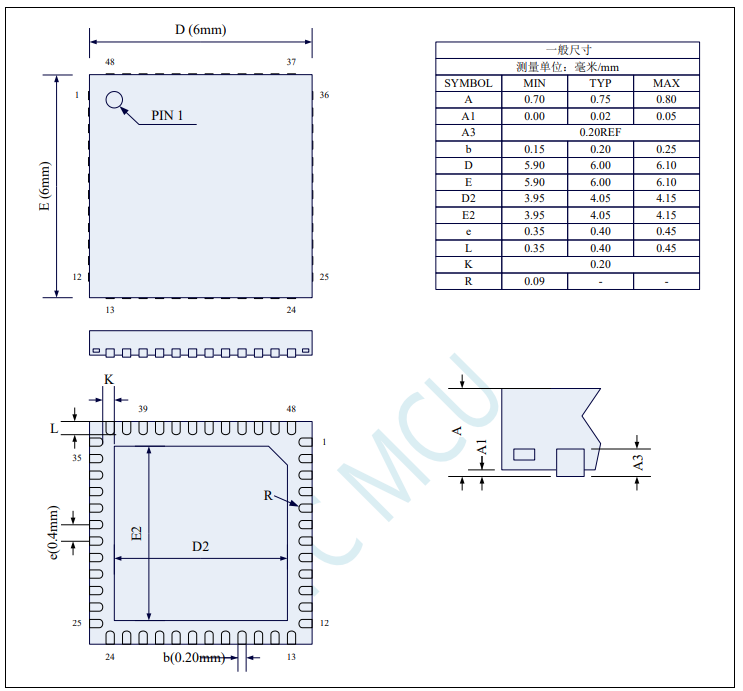

QFN48 <6mm*6mm>

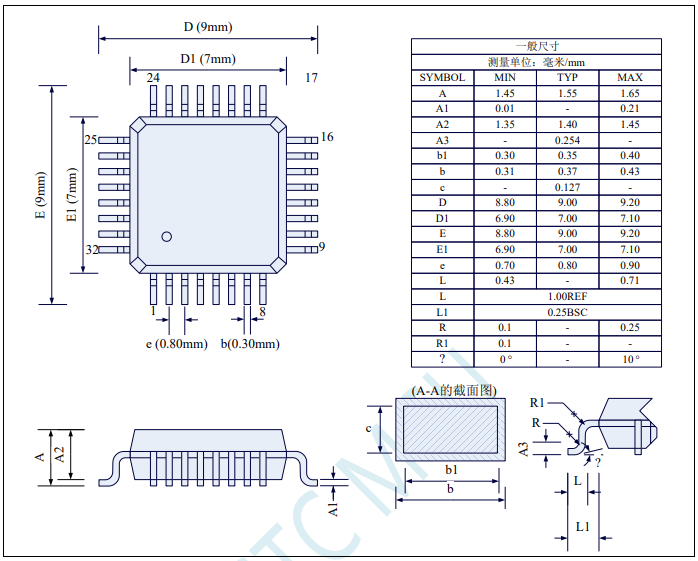

LQFP32 <9mm*9mm>

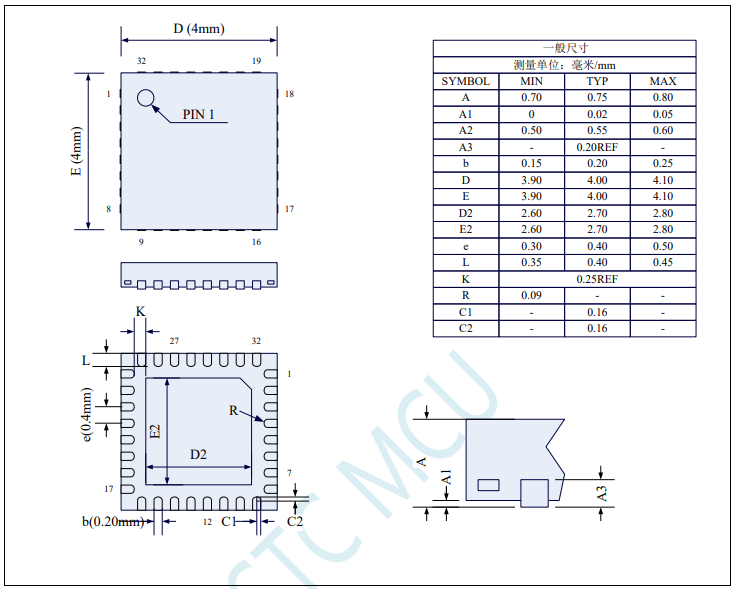

QFN32 <4mm*4mm>

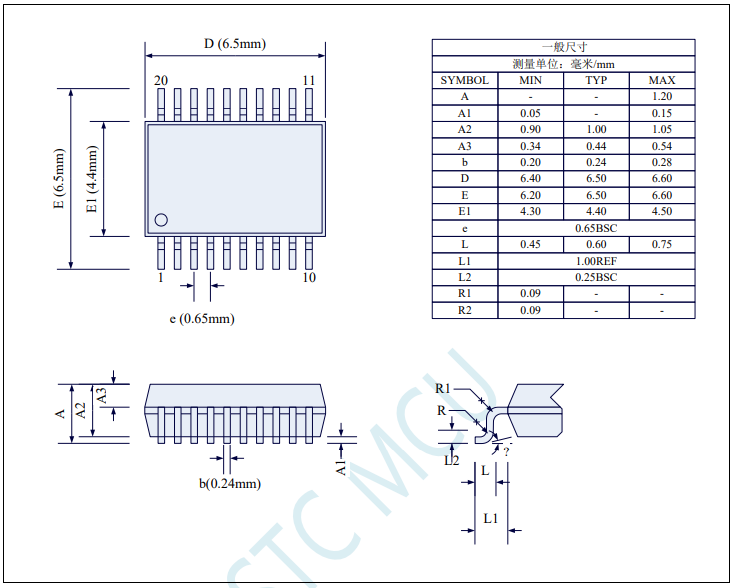

TSSOP20 <6.5mm*6.5mm>
资源链接
文章
技术文章
作者：IOsetting
作者：IOsetting
