第4节. 示波器的硬件构成

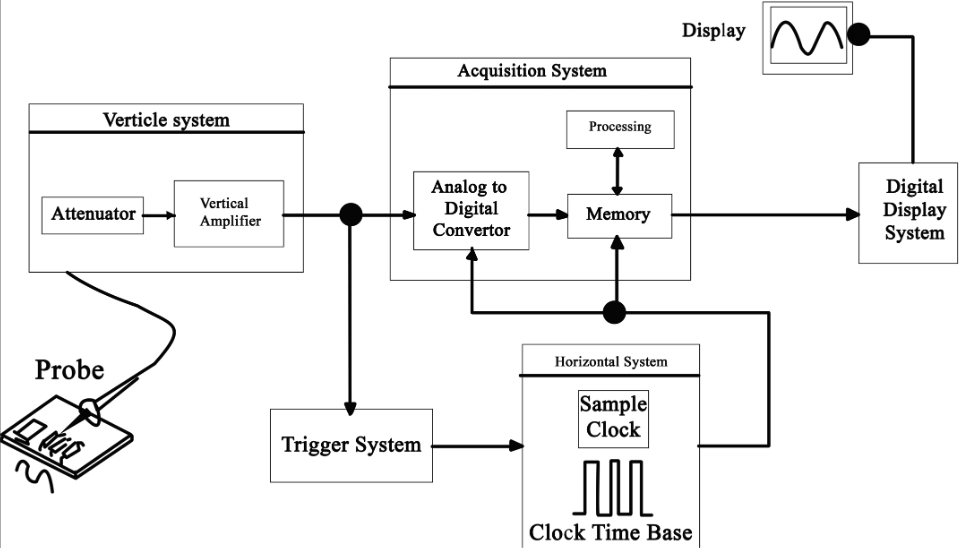

数字示波器系统框图

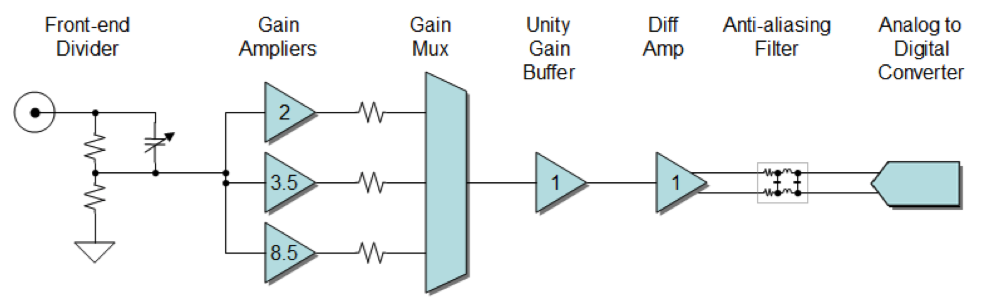

信号调理
对不同幅度信号的处理
对不同频率信号的处理
采集和存储
ADC
FPGA
存储器
软件处理（控制器）
人机界面
显示
输入
按键
光电编码旋钮
波形重建
Sinc内插或线性内插
FFT

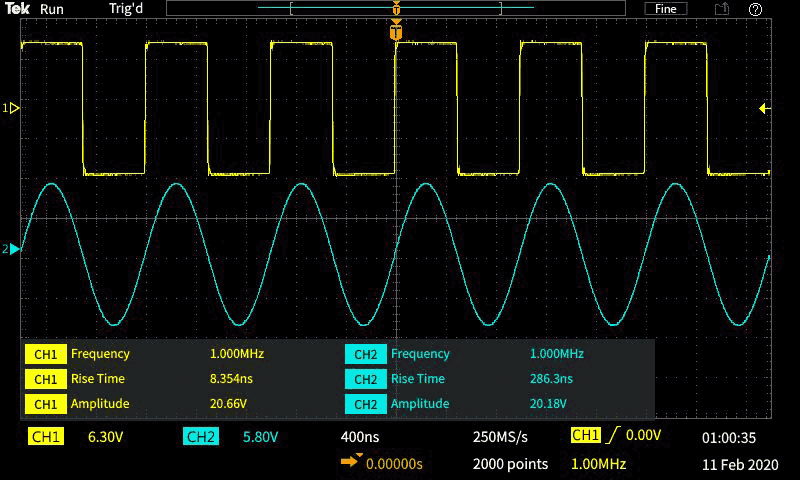

参数测量
点连接
触发

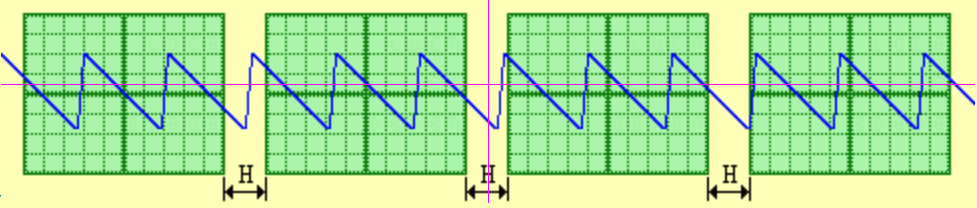

死区时间

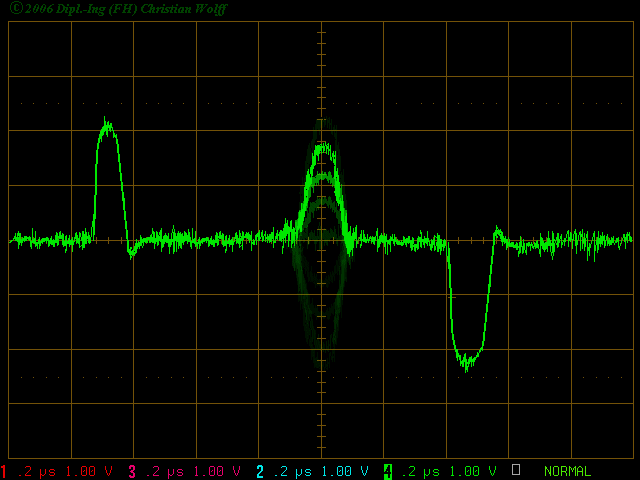

捕获感兴趣的信号
问题回顾
1、示波器一般可以分为 模拟示波器 和 数字示波器 、现在主流的都是 数字 示波器
2、数字示波器通过 模数转换器/ADC 将测得的电压转换为数字信号
3、哪种示波器的死区时间长？ 数字示波器
4、数字示波器相对模拟示波器的三个优势， 带宽上限更高 、 对波形进行存储、分析和截屏等 、 可以编程控制，实现自动化测试
5、示波器中调节触发设置，主要是为了 稳定波形显示
6、示波器默认的触发类型一般是是 边沿触发
7、触发设置的五要素： 触发源 、 触发类型 、 触发电平 、 触发方式 、 触发位置
8、触发源可以选择哪些？ 模拟通道 、 数字通道 、 外触发 、 市电 等等
