描述：TPS6306x 器件为由 3 节（最多 6 节）碱性电池、镍镉电池 (NiCd) 或者镍氢电池 (NiMH) 电池、或者一节锂离子或者锂聚合物电池供电的产品提供了一套电源解决方案。 此降压-升压转换器基于一个使用同步整流的固定频率、脉宽调制控制器以获得最高效率。

产品图片

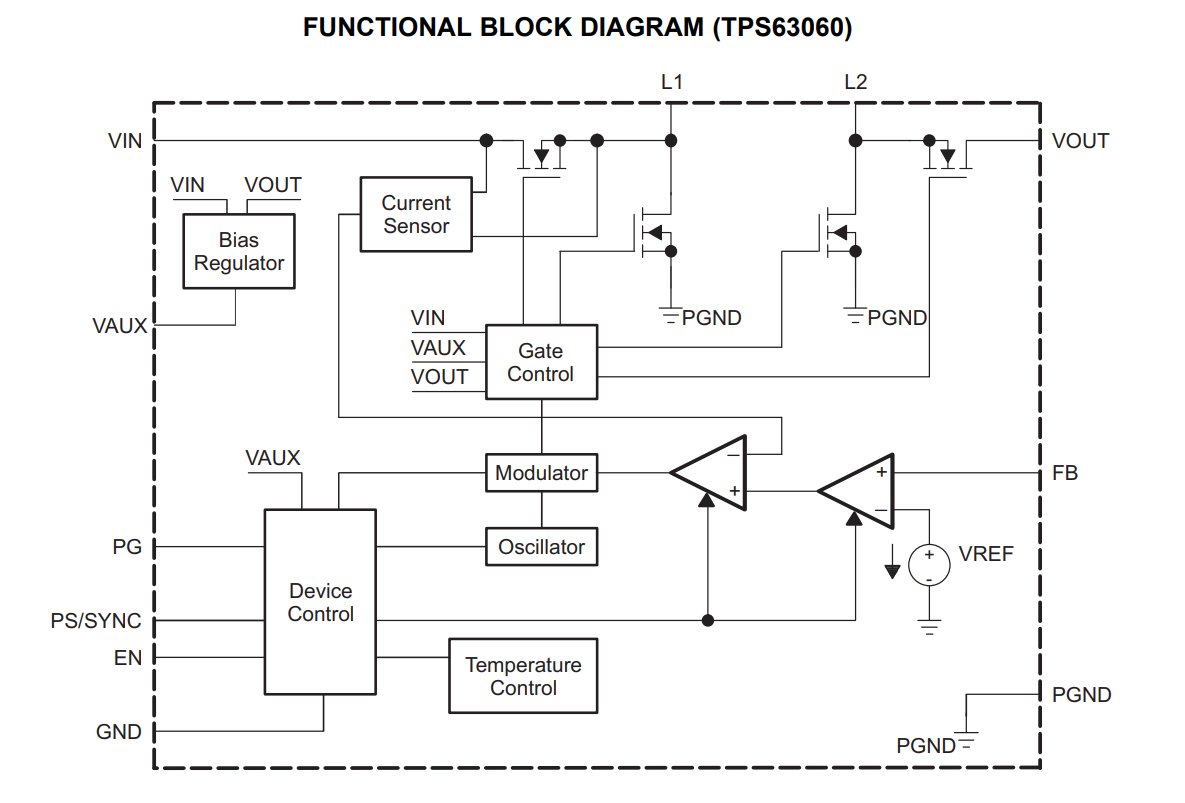

产品结构框图

效率高达 93%

5V 降压模式下的输出电流为 2A/1A

5V 升压模式 (VIN>4V) 下的输出电流为 1.3A

降压和升压模式间的自动转换

典型器件静态电流少于 30μA

输入电压范围：2.5V 至 12V

2.5V 至 8V 固定和可调输出电压选项

用于改进低输出功率时效率的省电模式

2.4MHz 强制固定运行频率并可实现同步

电源良好输出

降压 - 升压交错控制

关机期间负载断开

过温保护

过压保护

拓扑：Buck-Boost

输入电压 (Min) (V)：2.5

输入电压 (最大) (V)：12

输出电压（最大值）（V）：8

输出电压 (Min) (V)：2.5

占空比（最大）（%）：100

特性：使能、频率同步、轻载效率、负载断开、电源良好、同步整流、UVLO 固定

开关电流限制（Typ）（A）：2.25

开关频率(Min) (kHz)：2200

开关频率（最大）（kHz）：2600

Iq (Typ) (mA)：0.03

Iout (Max) (A)：1.3

双锂离子电池应用

数码相机和摄像放映机

笔记本电脑

工业计量设备

超便携移动个人计算机和移动互联网器件

个人医疗产品

50Ω 输入、模拟前端，具有 2GHz 的输入信号带宽

使用此信号链实现 6 至 8 位的系统 ENOB

支持 ±3V 的最大输入信号，具有关于输入交流或直流耦合的用户可选选项

在直流耦合输入模式中提供直流偏移纠正功能

前端 π 衰减器提供三种输入振幅电压调节设置：1:1、2:1 和 5:1

用于单端到差动转换的低噪声、高性能全差动放大器 (LMH5401)

高性能数控可变增益放大器 (LMH6401)，可从 26dB 编程到 -6dB 增益（每步为 1dB），从而维持 ADC 处的满标输入

12 位 ADC12J4000 以 4GSPS 运行，用于对输入信号进行采样

宽泛的可用备用电容器电压范围 (2.5-12V) 可产生较小的备份电容和解决方案尺寸

从主电源无缝转换到备用电源运行

可根据备用电源需求来选择备用电容器类型和尺寸

输出功率高达 10 瓦

小型、高效单转换器解决方案

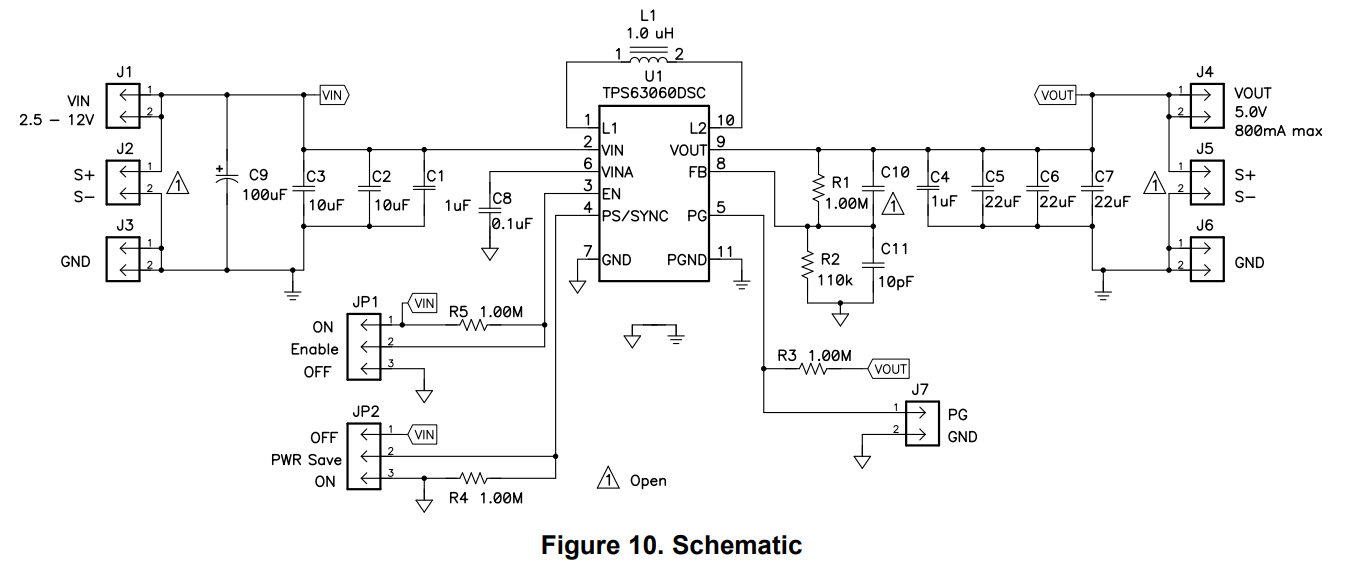

评估板图片

效率高达 93%

降压模式下 5V 时 2A/1A 输出电流

升压模式下 5V 时 1.3A 输出电流 (VIN>4V)

降压和升压模式之间的自动转换

典型器件静态电流小于 60μA

输入电压范围：2.5V 至 12V

2.5V 至 8V 的固定和可调输出电压选项

在低输出功率下提高效率的省电模式

在低输出功率下强制固定频率操作

停机期间断开负载

过温保护

降压-升压重叠控制™
