TPS5450——5.5V 至 36V 输入 5A 500kHz 降压转换器
收藏
分享
脑图
TPS5450
基本信息
描述：TPS5450 是一款高输出电流 PWM 转换器，集成了低电阻、高侧 N 沟道 MOSFET。
产品图片
产品结构框图
产品特性
宽输入电压范围：5.5V 至 36V
高达 5A 的连续（6A 峰值）输出电流
通过 110mΩ 集成 MOSFET 开关实现超过 90% 的高效率
宽输出电压范围：可调节至 1.22V，初始精度为 1.5%
内部补偿最大限度地减少外部零件数量
用于小滤波器尺寸的固定 500kHz 开关频率
18µA 关断电源电流
通过输入电压前馈改进线路调节和瞬态响应
通过过流限制、过压保护和热关断保护系统
–40°C 至 125°C 工作温度范围
采用小型耐热增强型 8 引脚 SOIC PowerPAD™ 封装
主要参数
输入电压 (Min) (V)：5.5
输入电压 (Max) (V)：36
输出电压(Min) (V)：1.22
输出电压（Max) (V）：31
输出（最大）（A）：5
Iq(Typ) (uA)：3000
开关频率(Min) (kHz)：500
开关频率（最大）（kHz）：500
特点：使能，过流保护
工作温度范围（℃）：-40 to 125
调节输出：1
产品应用
高密度负载点稳压器
LCD 显示器、等离子显示器
电池充电器
12V 和 24V 分布式电源系统

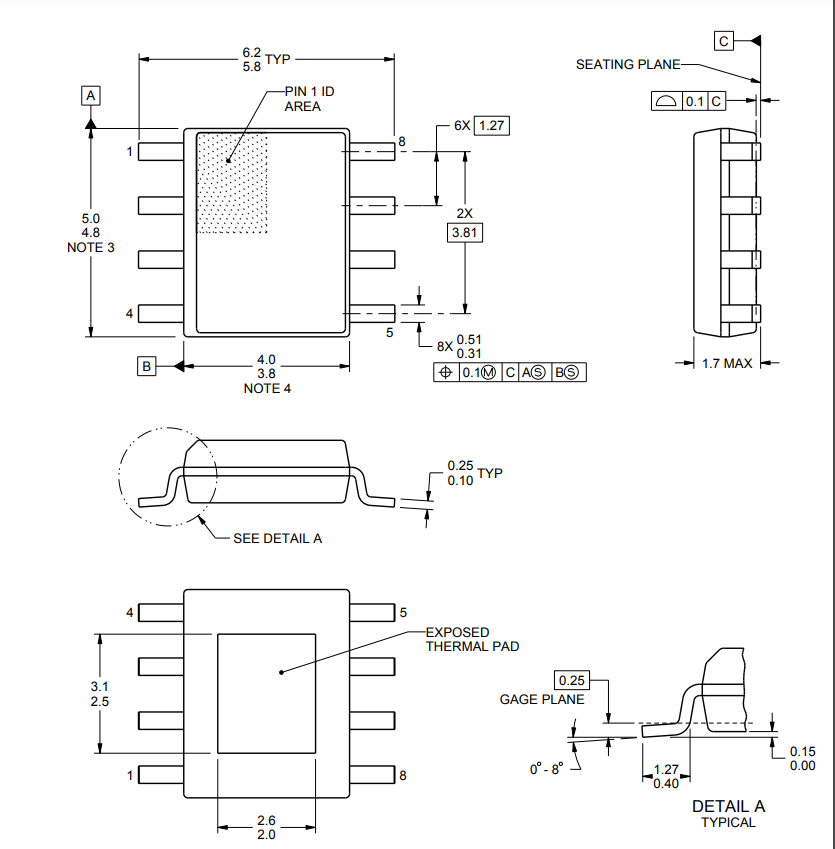

封装
资源链接
电路设计
文章
技术文章
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
输入电压范围 10 V 至 31 V
输出电流范围高达 5 A

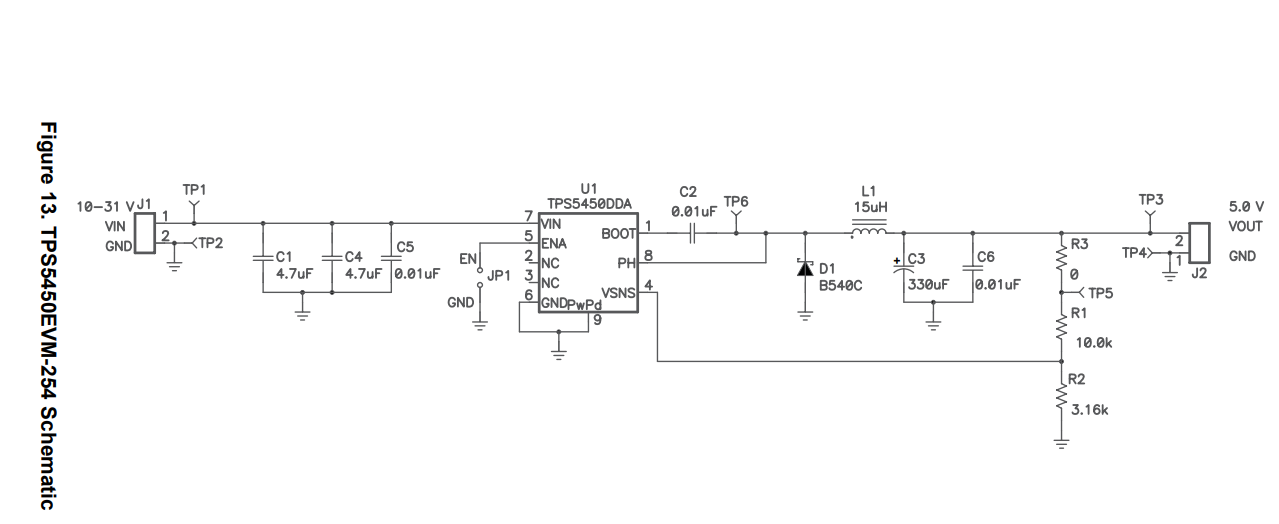

原理图
EVM用户指南
评估板图片
评估板介绍
支持功率高达 15W 的 DFP（主机/源）应用
支持高达 3A（默认值，1.5A、3A）的 Type-C 电流模式通告
通道配置 (CC)、USB 端口连接检测、电缆方向检测
电源电压 12V 或 5V（通过 micro-B USB2 连接器提供）
符合 USB Type-C™ 规范（Type-C 插头方向）
VBUS 检测

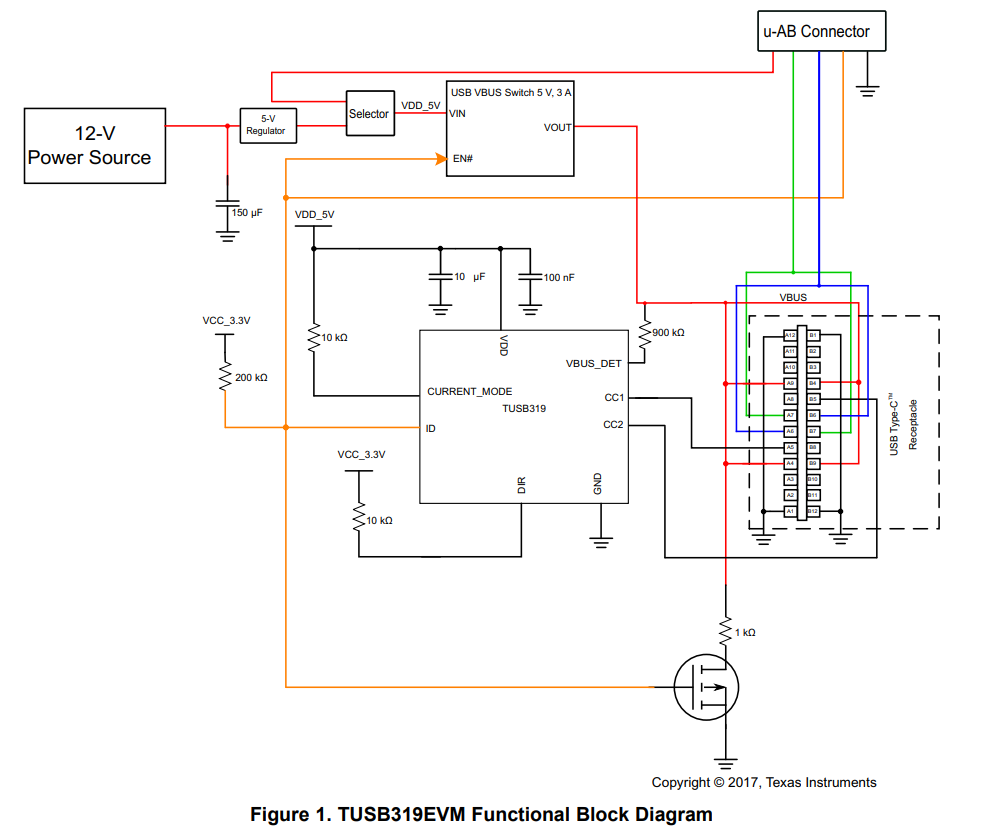

功能框图
相关器件
用于过压和欠压监测的高精度窗口电压检测器
具有 Eco-mode 的 3.5V 至 28V 输入、3A、570kHz 降压转换器
1A 低压降稳压器
具有用于 DDR2、DDR3、DDR3L 和 DDR4 的 VTTREF 缓冲基准的 3A 灌电流/拉电流 DDR 终端稳压器
2.5V、3µVpp/V 噪声、3ppm/°C 温漂、精密串联电压基准
功能类似器件
3.5V 至 36V、5A 同步降压转换器
购买渠道
现货分销商网站购买
电话
+86-400-819-8694
+852-3704-4888
+65-6579-2446
+886-2-7724-9372
