描述：ADS8329 是一款具有单极性输入的低功耗、16 位、1MSPS 模数转换器 (ADC)。 该器件包括一个基于电容的 16 位 SAR ADC，具有固有的采样保持功能。

TSSOP

产品结构框图

1MHz 采样率 3V ≤ + VA ≤ 5.5V，900kHz 采样率 2.7V ≤ + VA ≤ 3V

±1.0 LSB Typ, ±1.75 LSB Max INL

±0.5 LSB Typ, ±1 LSB Max DNL

16 位 NMC 过温

3 V 时的最大失调误差为 ±0.5 mV

在 fI = 10 kHz 时具有出色的交流性能，具有 93 dB SNR、105 dB SFDR、-102 dB THD

内置转换时钟 (CCLK)

1.65 V 至 5.5 V I/O 电源：

SPI/DSP 兼容串行

SCLK 高达 50 MHz

全面的低功耗模式：

单极输入范围：0 V 至 VREF

软件复位

全局 CONVST（独立于 CS）

可编程状态/极性 EOC/INT

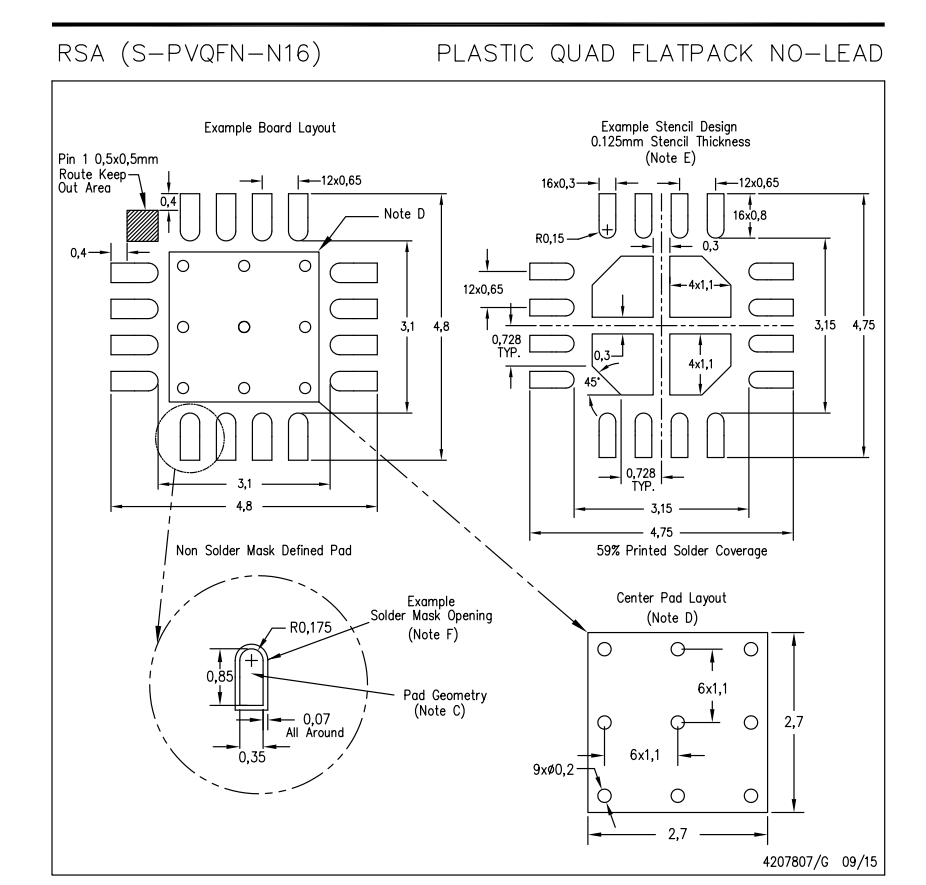

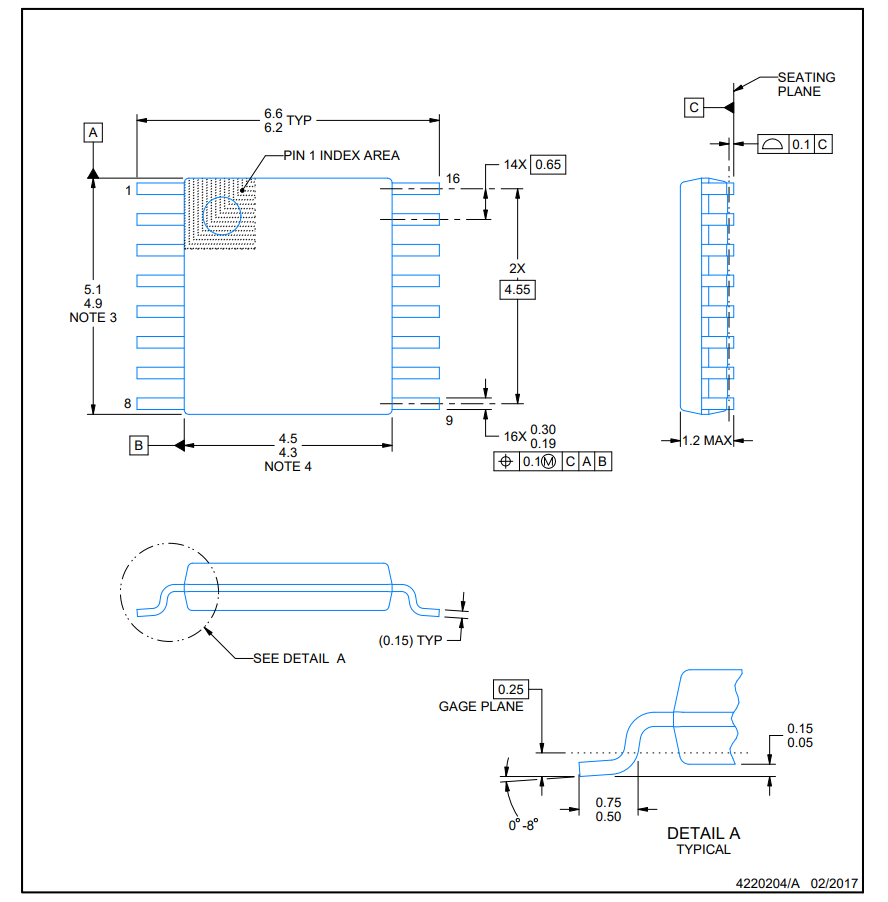

16 引脚 4 × 4 QFN 和 16 引脚 TSSOP 封装

多芯片菊花链模式

可编程标签位输出

分辨率（位)：16

输入通道数 ：1

采样率（最大）(kSPS) ：1000

接口类型 ：SPI

架构 ：SAR

输入类型：单端

多通道配置

参考模式： Ext

电压输入范围（V）: 0~5.5

具有菊花链，振荡器

工作温度范围 (C)： -40 ~ 85

功耗（典型值）（mW） 13.2

模拟电压 AVDD 范围(V) ：2.7~5.5

信噪比 (dB) 93

INL (Max) (+/-LSB) 1.75

通讯

传感器接口

医疗器械

磁力计

工业过程控制

数据采集系统

封装1
