AD8065——高性能、145 MHz FastFET™运算放大器
收藏
分享
脑图
AD8065
基本信息
描述：电压反馈型单路放大器，提供FET输入，性能出色、易于使用
器件类别：运算放大器
产品图片
产品图片

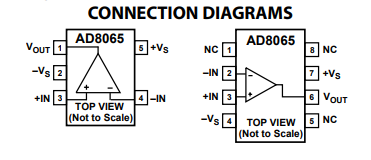

产品结构框图
产品特性
通过汽车应用认证
FET输入放大器
低成本
低噪声
单电源、轨到轨输出
出色的失真特性
无相位反转
主要参数
输入偏置电流：1 pA
高速：-3 dB带宽：145 MHz (G = +1)
压摆率：180 V/μs (G = +2)
低噪声
7 nV/√Hz (f = 10 kHz)
0.6 fA/√Hz (f = 10 kHz)
宽电源电压范围：5 V 至 24 V
低失调电压：1.5 mV（最大值）
高共模抑制比：-100 dB
无杂散动态范围(SFDR)：-88 dBc (1 MHz)
低功耗：电源电流：每个放大器6.4 mA（典型值）
小型封装：SOIC-8、SOT-23-5 和 MSOP-8
产品应用
汽车驾驶员辅助系统
光电二极管前置放大器
滤波器
ADC驱动器
电平转换
缓冲
封装

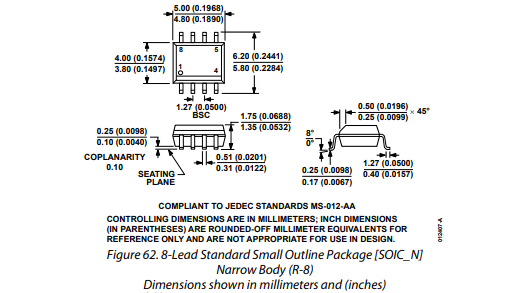

封装1

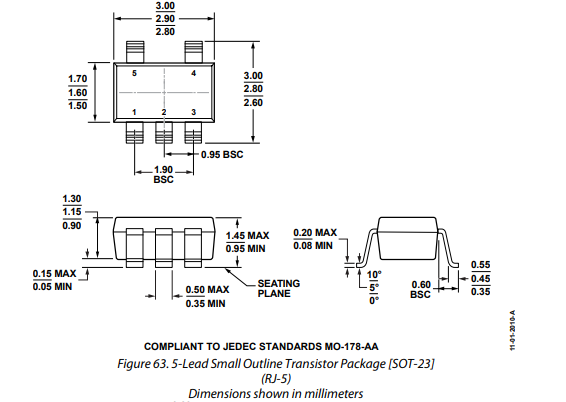

封装2

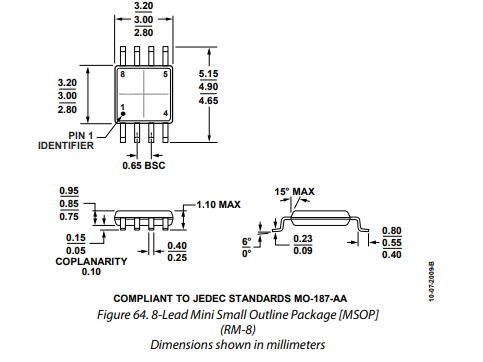

封装3
资源链接
数据手册
用户手册
应用笔记
文章
技术文章
作者：默れ
作者：ADI
其它技术交流渠道
设计工具
库/模型
CAD库文件
Ultralibrian库文件
SnapEDA库文件
设计参考
参考设计简述：低相位噪声的转换锁相环频率合成器
系统框图
成品图片
参考设计简述：18位、1.33 MSPS、16通道数据采集系统
系统框图
成品图片
参考设计简述：RF至13 GHz超快速建立PLL
系统框图
参考设计简述：具有暗电流补偿功能的2 MHz带宽PIN光电二极管前置放大器
系统框图
成品图片
评估板信息
评估板图片
评估板介绍
ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。
评估板介绍
通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
相关器件
购买渠道
现货分销商网站购买
ADI 中国技术支持中心：4006-100-006
