2021年全国大学生电子设计竞赛F题

2021年全国大学生电子设计竞赛F题 - 智能送药小车

脑图

2021年全国大学生电子设计竞赛F题 - 智能送药小车

任务

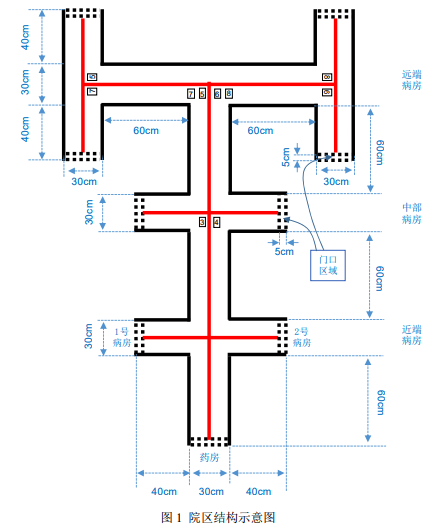

设计并制作智能送药小车，模拟完成在医院药房与病房间药品的送取作业。院区结构示意如图 1 所示。院区走廊两侧的墙体由黑实线表示。走廊地面上画有居中的红实线，并放置标识病房号的黑色数字可移动纸张。药房和近端病房号（1、2 号）如图 1 所示位置固定不变，中部病房和远端病房号（3-8 号）测试时随机设定。

工作过程：参赛者手动将小车摆放在药房处（车头投影在门口区域内，面向病房），手持数字标号纸张由小车识别病房号，将约 200g 药品一次性装载到送药小车上；小车检测到药品装载完成后自动开始运送；小车根据走廊上的标识信息自动识别、寻径将药品送到指定病房（车头投影在门口区域内），点亮红色指示灯，等待卸载药品；病房处人工卸载药品后，小车自动熄灭红色指示灯，开始返回；小车自动返回到药房（车头投影在门口区域内，面向药房）后，点亮绿色指示灯。

基本要求

（1）单个小车运送药品到指定的近端病房并返回到药房。要求运送和返回时间均小于 20s，超时扣分。

（2）单个小车运送药品到指定的中部病房并返回到药房。要求运送和返回时间均小于 20s，超时扣分。

（3）单个小车运送药品到指定的远端病房并返回到药房。要求运送和返回时间均小于 20s，超时扣分。

发挥部分

（1）两个小车协同运送药品到同一指定的中部病房。小车 1 识别病房号装载药品后开始运送，到达病房后等待卸载药品；然后，小车 2 识别病房号装载药品后启动运送，到达自选暂停点后暂停，点亮黄色指示灯，等待小车 1 卸载；小车 1 卸载药品，开始返回，同时控制小车 2 熄灭黄色指示灯并继续运送。要求从小车 2 启动运送开始，到小车 1 返回到药房且小车 2 到达病房的总时间（不包括小车 2 黄灯亮时的暂停时间）越短越好，超过 60s 计 0 分。

（2）两个小车协同到不同的远端病房送、取药品，小车 1 送药，小车 2 取药。小车 1 识别病房号装载药品后开始运送，小车 2 于药房处识别病房号等待小车 1 的取药开始指令；小车 1 到达病房后卸载药品，开始返回，同时向小车 2发送启动取药指令；小车 2 收到取药指令后开始启动，到达病房后停止，亮红色指示灯。要求从小车 1 返回开始，到小车 1 返回到药房且小车 2 到达取药病房的总时间越短越好，超过 60s 计 0 分。

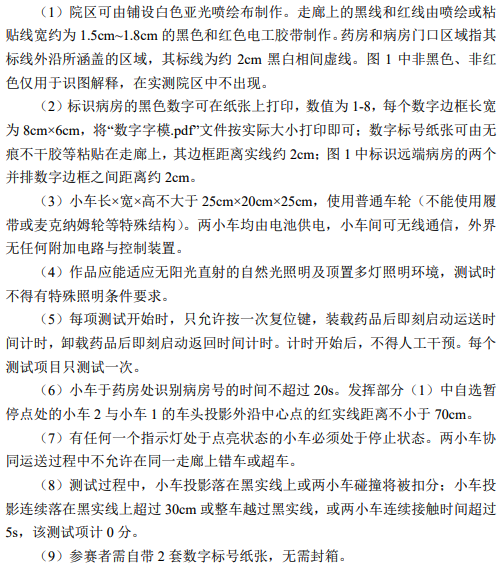

说明
