2021年全国大学生电子设计竞赛C题

2021年全国大学生电子设计竞赛C题 - 三端口 DC-DC 变换器

脑图

2021年全国大学生电子设计竞赛C题 - 三端口 DC-DC 变换器

任务

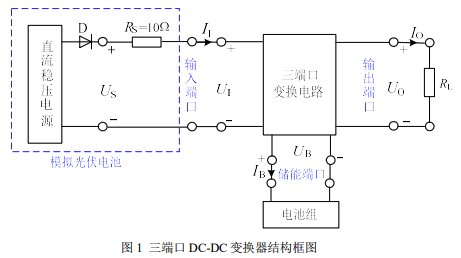

设计并制作三端口 DC-DC 变换器，其结构框图如图 1 所示。变换器有两种工作模式：模式 I，模拟光伏电池向负载供电的同时为电池组充电（IB>0）；模式 II，模拟光伏电池和电池组同时为负载供电（IB<0）。根据模拟光照（US 的大小）和负载情况，变换器可以工作在模式 I或模式 II，并可实现工作模式的自动转换，在各种情况下均应保证输出电压 UO稳定在 30V。

基本要求

（1）US=50V、IO=1.2A 条件下，变换器工作在模式 I，UO=30V±0.1V，IB≥0.1A。

（2）IO=1.2A、US由 45V 增加至 55V ，电压调整率 SU ≤ 0.5% 。

（3）US=50V、IO由 1.2A 减小至 0.6A，负载调整率 SI ≤ 0.5%。

（4）US=50V、IO=1.2A 条件下，变换器效率I ≥90%。

发挥部分
