（1）输入信号的峰峰值电压范围：300mV~600mV。

（2）输入信号基频：1kHz。

（3）输入信号失真度范围：5% ~ 50%。

（4）要求对输入信号失真度测量误差绝对值  THD -THD x o ≤5%，THDx 和THDo分别为失真度的测量值与标称值。

（5）显示失真度测量值THDx 。

（1）输入信号的峰峰值电压范围：30mV ~ 600mV。

（2）输入信号基频范围：1kHz ~100kHz。

（3）测量并显示输入信号失真度THDx 值，要求  THD -THD x o ≤3%。

（4）测量并显示输入信号的一个周期波形。

（5）显示输入信号基波与谐波的归一化幅值，只显示到 5 次谐波。

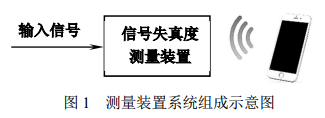

（6）在手机上显示测量装置测得并显示的输入信号THDx 值、一个周期波形、基波与谐波的归一化幅值。

（1）本题用于信号失真度测量的主控制器和数据采集器必须使用 TI 公司的MCU 及其片内 ADC，不得使用其他片外 ADC 和数据采集模块（卡）成品。

（2）关于 THD 的说明：当放大器输入为正弦信号时，放大器的非线性失真表现为输出信号中出现谐波分量，即出现谐波失真，通常用“总谐波失真 THD（total harmonic distortion）”定量分析放大器的非线性失真程度。

（3）基波与谐波的归一化幅值：当输入信号的基波幅值为Um1，各次谐波幅值分别为Um2 、Um3…，基波与谐波的归一化幅值为：1、U U m2 m1  、U U m3 m1  …。

（4）用函数/任意波形发生器（以下简称为发生器）输出的周期信号作为测量装置的输入信号。参赛队员必须熟练掌握发生器“谐波发生”功能的操作技能（包括但不限于设置信号谐波参数、存储与调用信号）。

（5）参赛队必须自带本队自用的发生器参加赛区作品测试，根据测试专家提出 的有关要求自行设定、存储自带发生器的输出信号，作为测量装置输入信号。

基本要求：可以选用采样率低于1Msps的ADC

发挥部分：基频100KHz并显示5次谐波，需要1Msps以上的采样频率的ADC

输入信号范围30mV ～600mV，采用单片机的ADC，分辨率足够，电压基准使用3.3V也没有问题

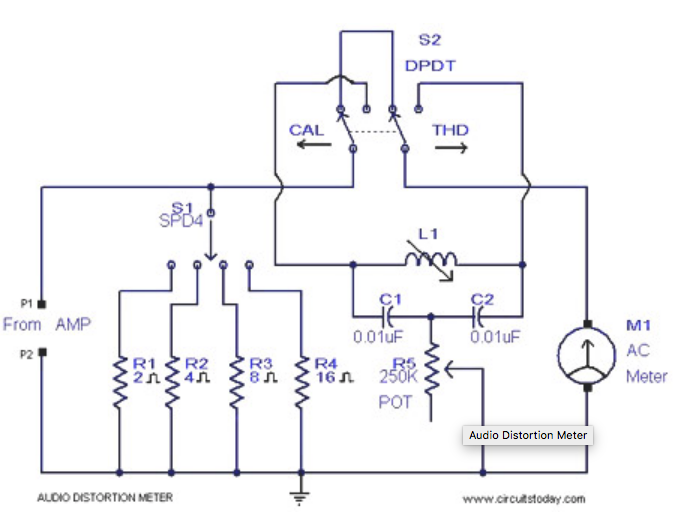

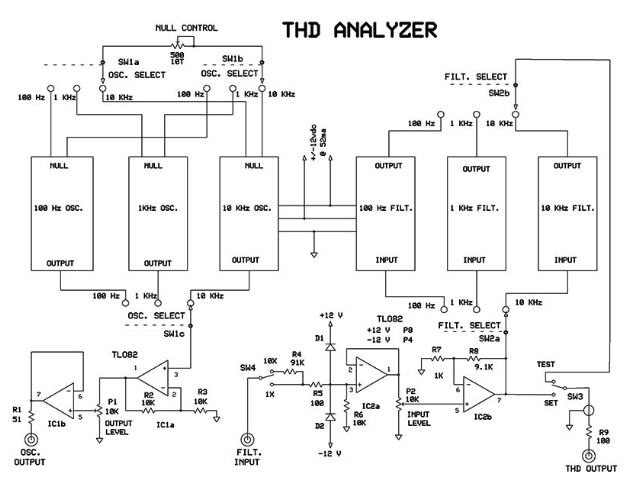

单片机内部搭配的ADC一般到1Msps/12bit以上，足够处理这部分的信号，不过TI的好多单片机好像不能到1Msps，只能完成基本要求的部分，或者搭配外围的模拟电路，用模拟电路部分完成THD，MCU完成量化

可以参考硬禾学堂寒假一起练、暑期一起练的几款DIY示波器的平台，代码全开源，包括FFT部分，只需要将这部分代码移植到TI的MCU上

建议选择一款带蓝牙的MCU，如TI的MCU没有带蓝牙的（对该公司的MCU不熟悉），可以搭配一个蓝牙模块。

参照后面“阅读材料”中的几篇文章，使用TI的MCU对总THD进行量化

使用M2K口袋仪器

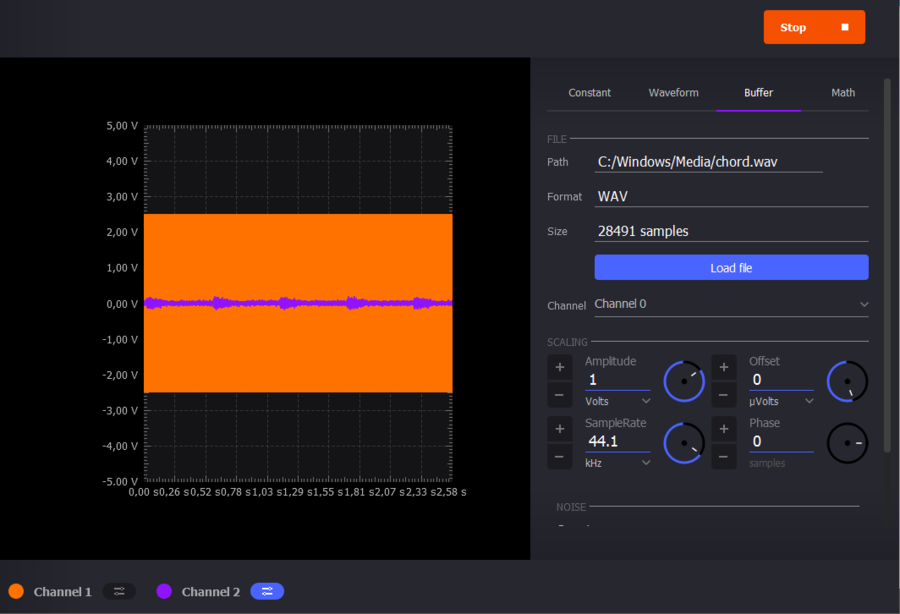

通过Wave文件生成波形

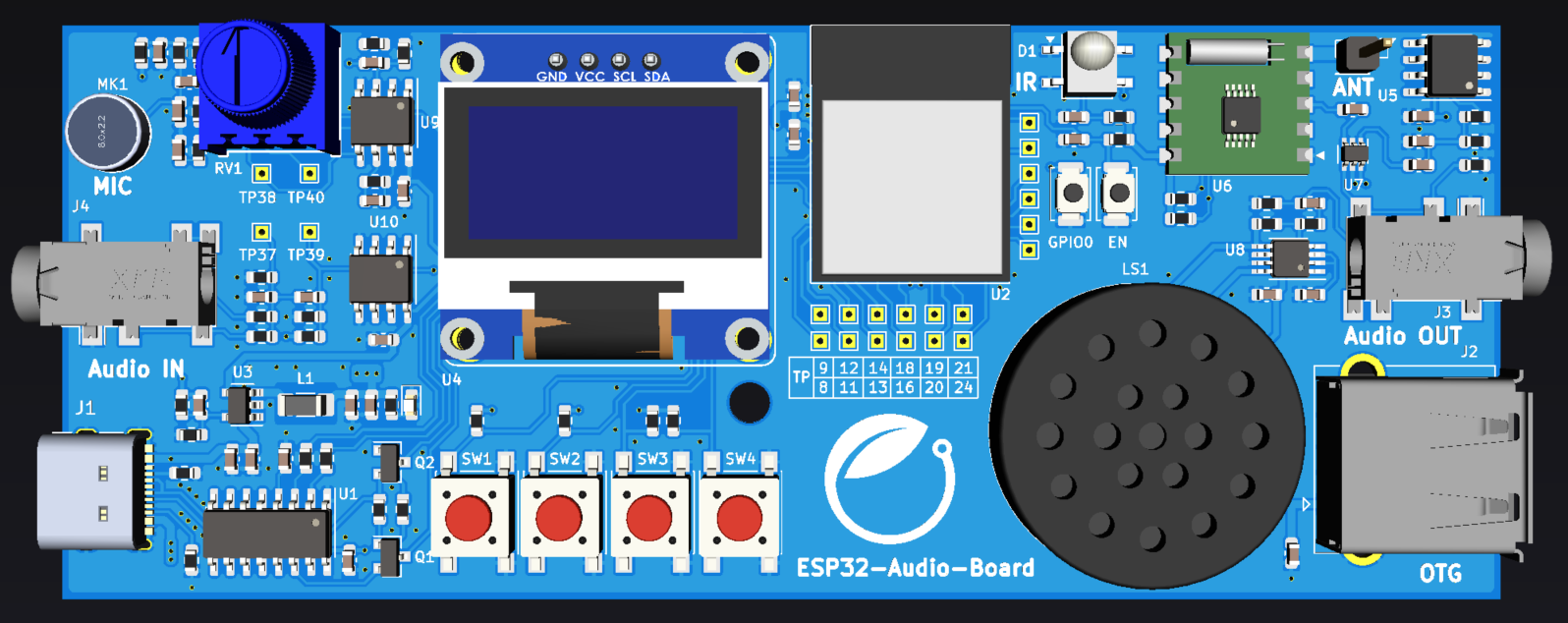

将Mic或耳机插孔输入的语音信号进行ADC量化，并在OLED显示屏上将波形和频谱显示出来，并能够自动测量输入信号的参数 - 峰峰值、频率分量

2021年暑期一起练的平台之一

基于NXP的LPC824单片机做的简易示波器 + FFT频谱仪

基于STM32F072的开源口袋仪器

2021年暑期一起练的活动平台

硬件设计、软件代码全开源
