ATSAMD51P19A - 32 位 ARM® Cortex®-M4 处理器和浮点单元 (FPU)
基本信息
描述：SAM D51 高性能微控制器系列使用 32 位 ARM® Cortex®-M4 处理器和浮点单元 (FPU) 的通用应用，运行频率高达 120 MHz，具有 ECC 的双面板闪存高达 1 MB ，以及高达 256 KB 的 SRAM 和 ECC。
厂商：Microchip
器件类别：高性能微控制器
产品特性
支持就地执行 (XIP) 的四路串行外设接口 (QSPI)。
多达 2 个安全数字主机控制器 (SDHC)
Inter-IC Sound(I2S)Controller for Audio
外设触摸控制器 (PTC) 支持多达 256 通道的电容式触摸。
带有嵌入式主机/设备的全速USB。
支持 5 种低功耗模式，具有一流的 65µA/MHz 有源功耗性能。
集成安全性，包括非对称和对称加密硬件加速
串行通信 (SERCOM) 端口可配置为 UART/USART、ISO 7816、SPI 或 I 2 C
主要参数
运行速度高达 120 MHz 的 ARM Cortex-M4F CPU
浮点单元 (FPU)
带有指令跟踪流的嵌入式跟踪模块 (ETM)
Core Sight 嵌入式跟踪缓冲器 (ETB)
纠错码 (ECC)
具有读写 (RWW) 支持的双存储区
EEPROM 硬件仿真
纠错码 (ECC) RAM 选项
高达 4 KB 的紧耦合存储器 (TCM)
高达 8 KB 的额外 SRAM，具有备份保留功能
上电复位 (POR) 和掉电检测 (BOD)
内部和外部时钟选项
外部中断控制器 (EIC)
两针串行线调试 (SWD) 编程、测试和调试接口
五种低功耗模式（空闲、待机、休眠、备份和关闭）
梦游外围设备。
电池备份支持
支持即时选择的嵌入式降压/LDO 稳压器。
65µA/MHz 有源功耗。
五种机密操作模式（ECB、CBC、CFB、OFB、CTR）
真随机数生成器 (TRNG)
RSA、DSA
椭圆曲线密码术 (ECC) ECC GF(2n), ECC GF(p)
基于安全哈希算法（SHA1、SHA224、SHA256）、DMA的完整性检查模块（ICM）
32 通道直接内存访问控制器 (DMAC)
与 SD 和 SDHC 存储卡规范版本 3.01 的兼容性
与 SDIO 规范版本 3.0 的兼容性
符合JDEC规范，MMC存储卡V4.51
就地执行 (XIP) 支持
高达 75 MHz SDR 操作和 DDR 支持
嵌入式主机和设备功能
具有全双工和单线半双工配置的 USART
ISO7816
I2C 高达 3.4MHz
SPI
LIN 主/从
RS485
SPI 字节间空间
1 个双通道 IC 间声音接口 (I2S)
高达 14 位并行捕获模式
多达 256 通道电容式触摸和接近感应
32通道事件系统
具有两个比较/捕获通道的 16 位、32 位或 8 位 TC
两个 24 位控制定时器/计数器 (TCC)，具有扩展功能
三个用于控制的 16 位定时器/计数器 (TCC)，具有扩展功能
多达 5 个带篡改检测和去抖动过滤器的唤醒引脚
具有窗口模式的看门狗定时器 (WDT)
CRC-32 发生器
位置解码器 (PDEC)
频率计 (FREQM)
一种可配置的自定义逻辑 (CCL)
差分和单端输入
自动偏移和增益误差补偿
硬件中的过采样和抽取以支持 13 位、14 位、15 位或 16 位分辨率
双路 12 位、1 MSPS 输出数模转换器 (DAC)
两个具有窗口比较功能的模拟比较器 (AC)
一个温度传感器
99 个可编程 I/O 引脚
1.71V - 3.6V
128-pin TQFP, 120-pin TFBGA
产品应用
资源链接
文档
设计工具
库/模型
CAD库文件
评估板
评估板型号：ATSAME54 电机控制 MCU 卡

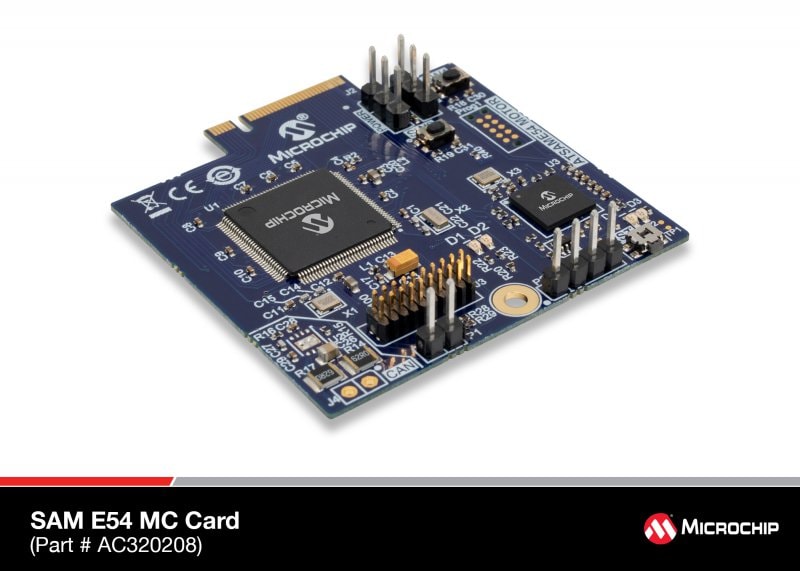

评估板图片
评估板介绍
ATSAME54MOTOR 是用于电机控制入门套件 - ATSAMxxxBDLCxxx-STK 的 MCU 卡。硬件具有基于 SMART ARM 的 MCU ATSAME54，具有集成的板载调试支持。MCU 卡可直接与当前可用的 ATSAMD21BLDC24V-STK（一种低压 BLDC、PMSM 电机控制入门套件）配合使用。
特性
使用板载 Atmel EDBG 设备的调试支持
三相半桥驱动的 TCC PWM 信号
用于公共分流器和独立分流器相电流检测的 ADC 通道
用于电机 BEMF 感测的 ADC 通道
BEMF 信号的交流通道
EXTINT 霍尔传感器接口
EXTINT 编码器传感器接口
Atmel Xplained PRO 扩展信号支持
通信和电源状态 LED
