描述：主流ARM Cortex-M0 USB系列MCU，具有128 KB Flash、48 MHz CPU、USB、CAN和CEC功能

厂商：意法半导体（ST）

器件类别：STM32 ARM Cortex 32位微控制器

产品图片

产品结构框图

Core：ARM ® 32位的Cortex ® -M0 CPU，频率高达48MHz的

64 到 128 KB 的闪存

CRC计算单元

数字和 I/O 电源：V DD = 2.0 V 至 3.6 V

模拟电源：V DDA = V DD至 3.6 V

选定的 I/O：V DDIO2 = 1.65 V 至 3.6 V

低功耗模式：睡眠、停止、待机

用于 RTC 和备份寄存器的V BAT电源

上电/掉电复位 (POR/PDR)

4 至 32 MHz 晶振

32 kHz 振荡器，用于带校准的 RTC

具有 x6 PLL 选项的内部 8 MHz RC

内部 40 kHz RC 振荡器

所有可映射到外部中断向量

七通道DMA控制器

转换范围：0 至 3.6 V

1 个 12 位 D/A 转换器（带 2 个通道）

两个具有可编程输入和输出的快速低功耗模拟比较器

多达 24 个电容式感应通道，用于触摸键、线性和旋转触摸传感器

带有闹钟和定期从停止/待机唤醒的日历 RTC

一个用于六通道 PWM 输出的 16 位高级控制定时器

1 个 32 位和 7 个 16 位定时器，最多 4 个 IC/OC、OCN，可用于 IR 控制解码或 DAC 控制

独立和系统看门狗定时器

两个 I 2 C 接口支持 Fast Mode Plus (1 Mbit/s) 和 20 mA 电流吸收，一个支持 SMBus/PMBus 和唤醒

四个支持主同步 SPI 和调制解调器控制的 USART，两个具有 ISO7816 接口、LIN、IrDA、自动波特率检测和唤醒功能

两个 SPI (18 Mbit/s)，具有 4 到 16 个可编程位帧，并具有复用的 I 2 S 接口

CAN接口

标头接收时的 HDMI CEC 唤醒

串行线调试 (SWD)

96 位唯一 ID

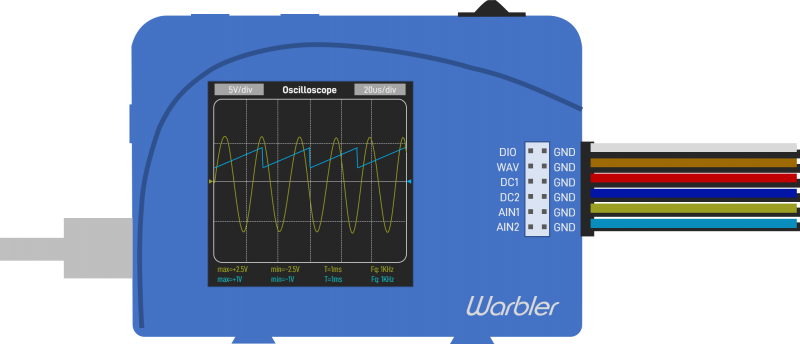

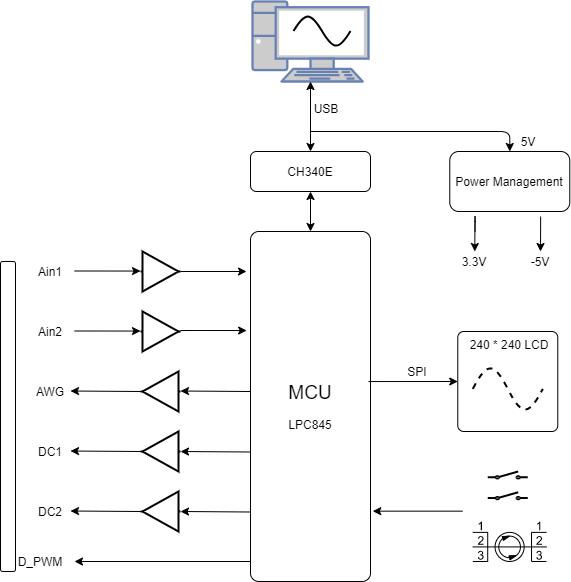

基于STM32F072微控制器，支持双通道示波器、单通道波形发生器、单通道脉冲发生器、双路可调直流电压源，240*240 LCD显示，2个按键和一个波轮开关，适合教学实验以及低于100KHz频率以内的测试测量。

1.通过STM32F072的ADC采集外部模拟信号，信号范围最大10Vpp，频率为DC - 100KHz

2.将采集到的波形显示在240*240的LCD上，并以触发的方式显示波形

执行FFT并将频谱显示在LCD上

3.能够自动测量波形的参数 - 峰峰值、平均值、频率/周期

1.通过STM32F072的DAC产生正弦波、三角波等常用波形，输出到Wav管脚

2.通过STM32F072的内部定时器产生可调周期、可调占空比的PWM信号，输出到PWM管脚

3.可以通过按键改变Wav信号的波形、频率、幅度、直流偏移，改变PWM信号的频率和占空比

1.通过STM32F072的内部定时器产生PWM，进而生成可调的直流电压，输出电压的变化范围为-4V到+4V

2.双路直流电压可以设置为独立模式调节，也可以设置成为跟踪模式调节，也就是DC1调节为2.5V的时候，DC2自动为-2.5V，当DC1调节为1.8V的时候，DC2自动为-1.8V

1.双通道示波器：采集最大10Vpp、最高100KHz的模拟信号，FFT并频谱显示

2.波形发生器：正弦波、三角波、方波，频率可调，最高位100KHz，可调输出幅度，最大8Vpp，可调直流偏移，从-4V到+4V

3.PWM发生器，可调频率和占空比

4.双路可编程直流电压源，-4V到+4V可调，可以设置为独立模式和跟踪模式

5.2个按键、一个波轮开关控制菜单的所有操作

输出电压的范围：-4V -+4V，每路能够支持的电流为10mA（采用TL974，若要输出更高的电流，可以更换跟TL974管脚兼容的运算放大器）

MCU输出PWM信号，平均值为0.5-3V来得到-4V到+4V的直流电压，因为使用了反相放大器的缘故，0.5V的输出对应于4V DC，3V的输出对应于-4V

STM32F072内置的ADC采样率为1Msps，单通道采样时可以达到的最高采样率，如果双通道同时采样，每个通道能够达到的最高采样率为500Ksps，考虑到采样率的限制，设定被采样的模拟信号的模拟带宽为100KHz，一个周期里可以有至少5个采样点。

外部的模拟电路将输入信号做10:3.3的衰减，MCU的ADC量程为0-3.3V，因此10Vpp的信号将变为3.3Vpp，0V的输入对应于1.65V的中间值，由于器件存在偏差，可以在开机的时候做一下校准，没有任何输入的时候，测定ADC后的值进行偏移处理

STM32F072内部有12位的DAC，转换率为最高1Msps，能够产生0-3.3V的模拟信号，通过外部电路映射到-4V 到4V，DAC的数字量为0的时候，输出信号为4V，DAC的数字量为4095的时候，输出信号为-4V，DAC的数字量为2047的时候输出信号为0，因此在STM32F072内部的RAM中生成波表（256 * 12位），即可通过DAC得到分辨率为12bit的DDS任意波形输出

建议选择200 * 200的区域用于波形显示，右侧32 * 200的区域用于菜单，下面的240 * 40用于显示测量的参数和信息/状态
