16位S12和S12X MCU的介绍：我们的S12和S12X微控制器产品组合是介于8位和32位平台之间的理想产品。S12 MCU是功能丰富的入门级器件，具备可扩展性和高性能。S12X MCU具备容量更大的存储器选项并集成了XGATE协处理器，可提供更高的性能或仿真外设模块。

所属类别：控制器

产品应用：多应用于汽车电子和工业方面

讲师名字：黄晓康

概述：MC9S12H128 MCU是由标准的片上外设组成的16位器件，包括HCS12 CPU。MC9S12H128具有完整的16位数据吞吐通道。由于包含PLL电路，因此可以调整功耗和性能。除每个模块上提供的I/O端口外，还提供12个通用I/O引脚，具备中断和从停止或等待模式唤醒的功能。

概述：MM912_P812是整合了MCU (S12P)和模拟控制芯片(MC33812)的发动机控制IC，适用于摩托车及其他单/双气缸​​小型发动机控制应用。该IC可降低设计复杂性，节省物料清单和制造成本，并帮助加快产品上市速度。


概述：MM912_S812是整合了MCU (S12XS)和模拟控制芯片(MC33812)的发动机控制IC，适用于摩托车及其他单/双气缸小型发动机控制应用。该IC可降低设计复杂性，节省物料清单和制造成本，并帮助加快产品上市速度。

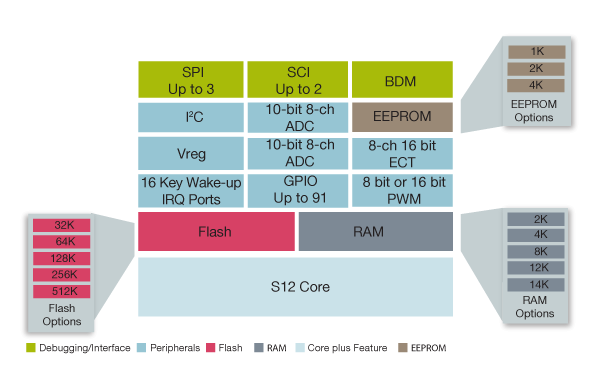

概述：MC9S12A512 MCU是一款16位器件，由标准的片上外设组成，包括HCS12 CPU。系统资源映射、时钟生成、中断控制和总线接口由系统集成模块(SIM)管理。MC9S12A512具有完整的16位数据通路吞吐能力。然而，外部总线能以8位窄模式运行，因此可以连接单个8位带宽存储器，降低系统成本。

结构框图

概述：基于16位闪存的MC9S12B系列MCU专为汽车多路复用应用而设计。该系列所有产品的引脚完​​全兼容，用户可以选择不同的存储器和外设，实现可扩展的设计。MC9S12B系列具有完整的16位数据通路吞吐能力。然而，外部总线能以8位窄模式运行，因此可以连接单个8位带宽存储器，降低系统成本。

概述：S12C是基于我们48/52/80引脚闪存的MCU系列的成员，为通用的工业控制与汽车网络应用带来了16位内核的强劲性能和灵活性。此外，基于片上带隙的稳压器(Vreg)将2.97V到5.5V的外部工作电压转换成相应的内部数字电源电压(VDD)。

结构框图

概述：MC9S12D具有完整的16位数据通路吞吐能力。但外部总线能以8位窄模式运行，因此可以连接单个8位宽存储器，降低系统成本。

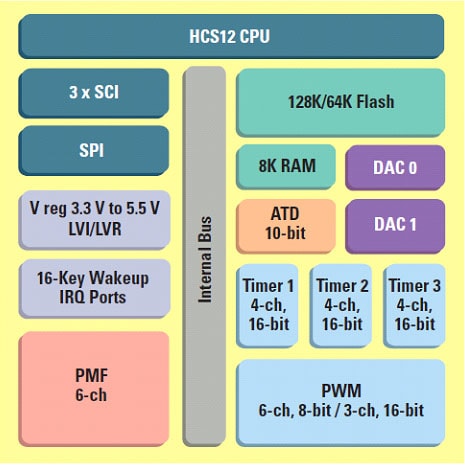

概述：MC9S12E是一个112/80引脚的经济型通用MCU系列器件，采用汽车设计所需的重要片上​​功能。MC9S12E具有完整的16位数据吞吐通路。

结构框图

概述：S12G是经过优化的低成本、高性能、低引脚数的16位微控制器产品系列。S12G系列适合需要CAN或LIN/SAE J2602通信的通用汽车和工业控制应用。S12G具有16位MCU的所有优点和高效性能，同时保持了用户在我们现有的8位和16位MCU系列中享受的低成本、低功耗、卓越的EMC性能和代码效率等优势。

结构框图

概述：MC9S12GC128 MCU是一款16位器件，由顶级片上外设组成，适用于汽车设计。此外，基于片上带隙的稳压器(Vreg)将2.97V到5.5V的外部工作电压转换成相应的内部数字电源电压(VDD)。MC9S12GC128具有完整的16位数据吞吐通路。

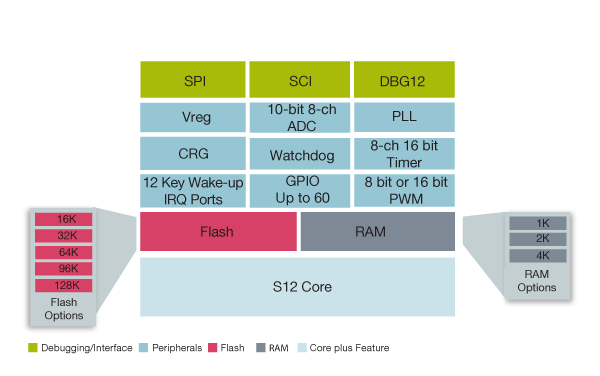

结构框图

概述：S12HY系列CAN MCU集16位性能和许多定制功能如LCD驱动和步进电机驱动等于一身，适用于高性价比的仪表板应用，帮助您的设计适合新兴汽车市场。

结构框图

概述：MCS12H系列MCU拥有汽车仪表设计所需的顶级片上外设。此外，它们还拥有一个电机脉宽调制(MC)模块。该模块由24个高电流输出组成，部分器件可驱动6台步进电机，并有4个步进失速检测器(SSD)，可同时校正每台电机的指示器复位位置。

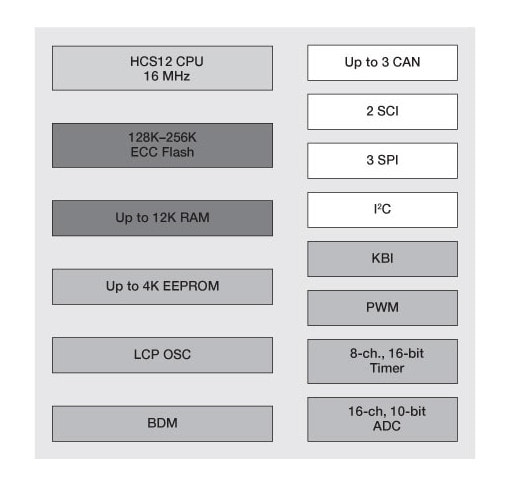

概述：MC9S12K MCU面向超高可靠性系统，是一款可以提高整个产品生命周期可靠性的16位器件。性能提高的原因在于闪存中内置了错误校验与纠错码(ECC)。每次程序与清除操作都会自动生成6个奇偶检验位，使ECC对您透明。ECC逻辑执行修正后的汉明码，能够纠正每个字的单个位错误，并检测出双位错误。MC9S12K由标准的片上外围设备组成，并且与MC9S12D系列引脚兼容。

结构框图

概述：MC9S12NE64是112/80引脚的高性价比低端连接应用MCU系列器件。MC9S12NE64由标准的片上外设构成，包括一个16位中央处理器(HCS12 CPU)、64K字节的闪存EEPROM、8K字节的RAM、带集成10/100Mbps以太网物理层收发器(EPHY)的以太网媒体访问控制器(EMAC)、两个异步串行通讯接口模块(SCI)、一个串行外设接口(SPI)、一个IIC总线、一个4通道16位定时器模块(TIM)、一个8通道10位模数转换器(ADC)、21个可用作键盘唤醒输入(KWU)的引脚，以及两个额外的外部异步中断。

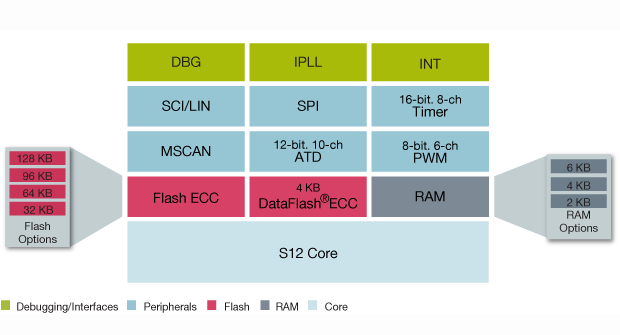

概述：S12P系列CAN微控制器(MCU)以8位MCU的价格提供16位MCU的出色性能，适用于车身控制应用。S12P系列填补了8位与16位汽车CAN MCU之间的空白，可用作恩智浦16位系列的入门产品。S12P与S12XS系列兼容，这样客户可根据其应用选择更小规模的存储器和功能集。

结构框图

概述：MC9S12Q系列是一款汽车MCU，带有128 KB嵌入式闪存，可以为各种全新的成本敏感和空间受限制的应用带来16位标准S12内核的强大性能和灵活性。该系列的所有成员都具有完整的16位数据通路吞吐能力。

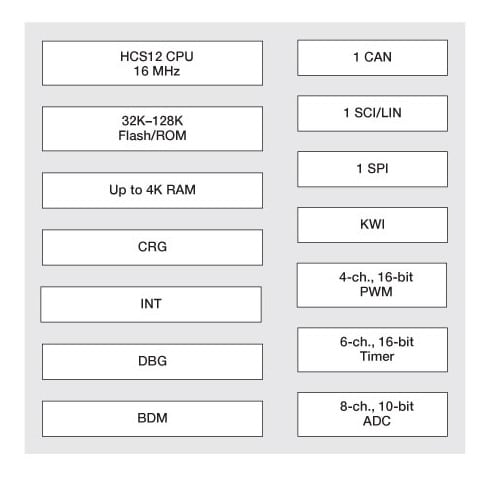

结构框图

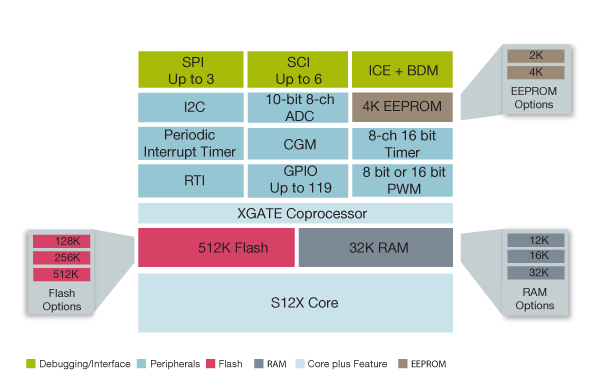

概述：S12X MCU系列保留了恩智浦现有16位HCS12 MCU系列用户所享有的高性价比、低功耗、卓越的EMC性能和高效的代码等优势。S12X系列基于增强型HCS12内核，可提供比25 MHz HCS12高1至4倍的性能，同时保留了与HCS12的引脚和代码高度兼容。

结构框图

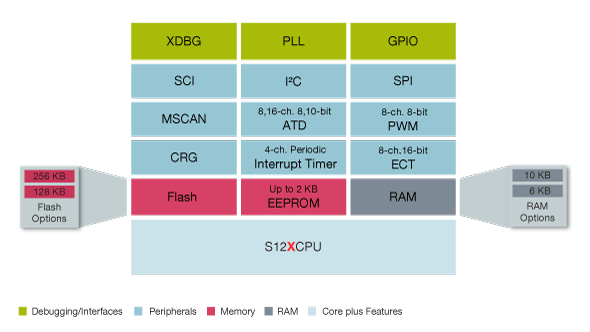

概述：MC9S12XB是具有更高性价比的通用系列器件，适用于不需要像S12XD系列那么多外设的应用。MC9S12XB系列面向通用汽车车身应用，是与9S12XD系列的一个子集，与之完全兼容。相对于S12XD系列，它去掉了一些功能，速度也有所降低，以显著降低成本。与S12XD系列一样的是，S12XB保留了恩智浦16位MCU所具有的高性价比、低功耗、卓越的EMC性能和代码效率。

结构框图

概述：MC9S12XD系列面向汽车多路复用和需要64 KB至512 KB闪存的中端车身应用，提供32位性能(运行频率高达 80 MHz)，具有16位MCU的所有优点和高效率。S12X具有低功耗、卓越的电磁兼容性能和代码效率等优点。

结构框图

概述：S12XE系列提升了S12XD系列，提高了系统完整性和功能性。

结构框图

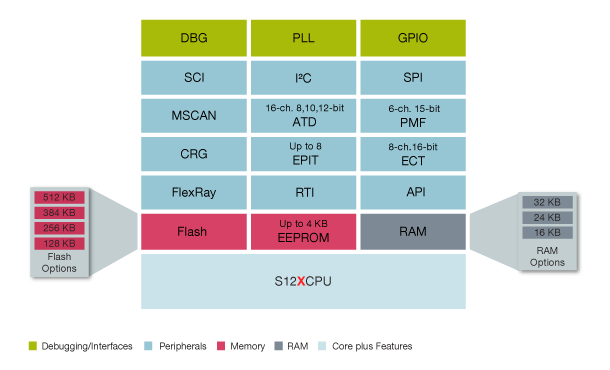

概述：MC9S12XF 系列基于我们的S12X架构，为车身、底盘和安全应用中使用的FlexRay™网络的卫星节点提供高性能、高性价比的分布式控制解决方案。替换卫星节点的32位微控制器可以降低FlexRay网络的整体系统成本。

结构框图

概述：MC9S12XHY是面向汽车行业的低成本、高性能16位MCU产品系列。MC9S12XHY系列面向低端汽车仪表板应用，支持CAN和LIN/J2602通信，满足典型的仪表板要求，如带步进失速检测(SSD)的步进电机控制和LCD驱动。

结构框图

概述：我们的MC9S12XHZ系列可驱动6个模拟仪表、点阵显示屏、LCD、高清彩色TFT显示屏。

结构框图

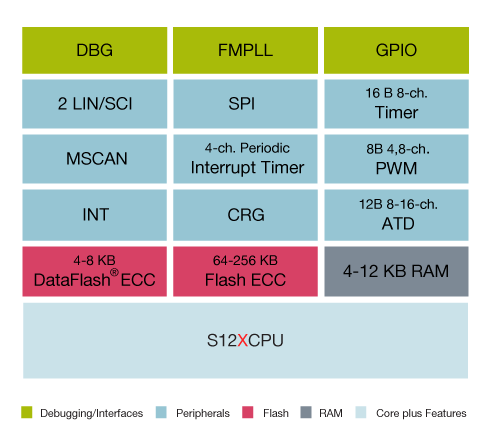

概述：S12XS 16位MCU系列针对一系列成本敏感型汽车车身电子应用进行了优化。S12X产品满足了用户对设计灵活性和平台兼容性的需求，并在一系列汽车电子平台上实现了可扩展性、硬件和软件的可重复利用及兼容性。

结构框图
