几款已经商用的开源仪器的设计资源参考
收藏
分享
脑图
几款已经商用的开源仪器的设计
ADI的ADALM2000
Digilent的Analog Descovery II
Digilent在Kickstarter上众筹的OpenScope MZ
Digilent在Crowdsupply上众筹的OpenLogger
性能指标
模拟输入
8通道
16-bit分辨率
50kHz模拟带宽
往microSD卡中存储的速率500kS/sec
通过USB可以传输200kS/sec
通过Wi-Fi可以传输10kS/sec
±10V输入, 能保护到30 Vpp
模拟输出
1通道
10位分辨率
1MHz带宽(-3 dB)
10MS/s取样率
3Vpp
正弦波, 三角波, 锯齿波, 方波, 和直流输出
其它I/O
8个数字I/O
程序按键
复位按键
microSD卡槽
micro USB插座
电源供电
2通道
±4V, 每个通道50mA
Waveforms live软件
联网或脱网的时候都可以用
支持Chrome, Safari, 和Firefox浏览器
开源,免费使用
板上的逻辑
微控制器: Microchip PIC32MZ2064DAG169
Wi-Fi模块: Microchip ATWINC1500
供电选项
可以通过micro USB连接获取5V
可以通过外接电源或外部电池获取5.5-17V
相关技术资料
产品的介绍页面
Red Pitaya

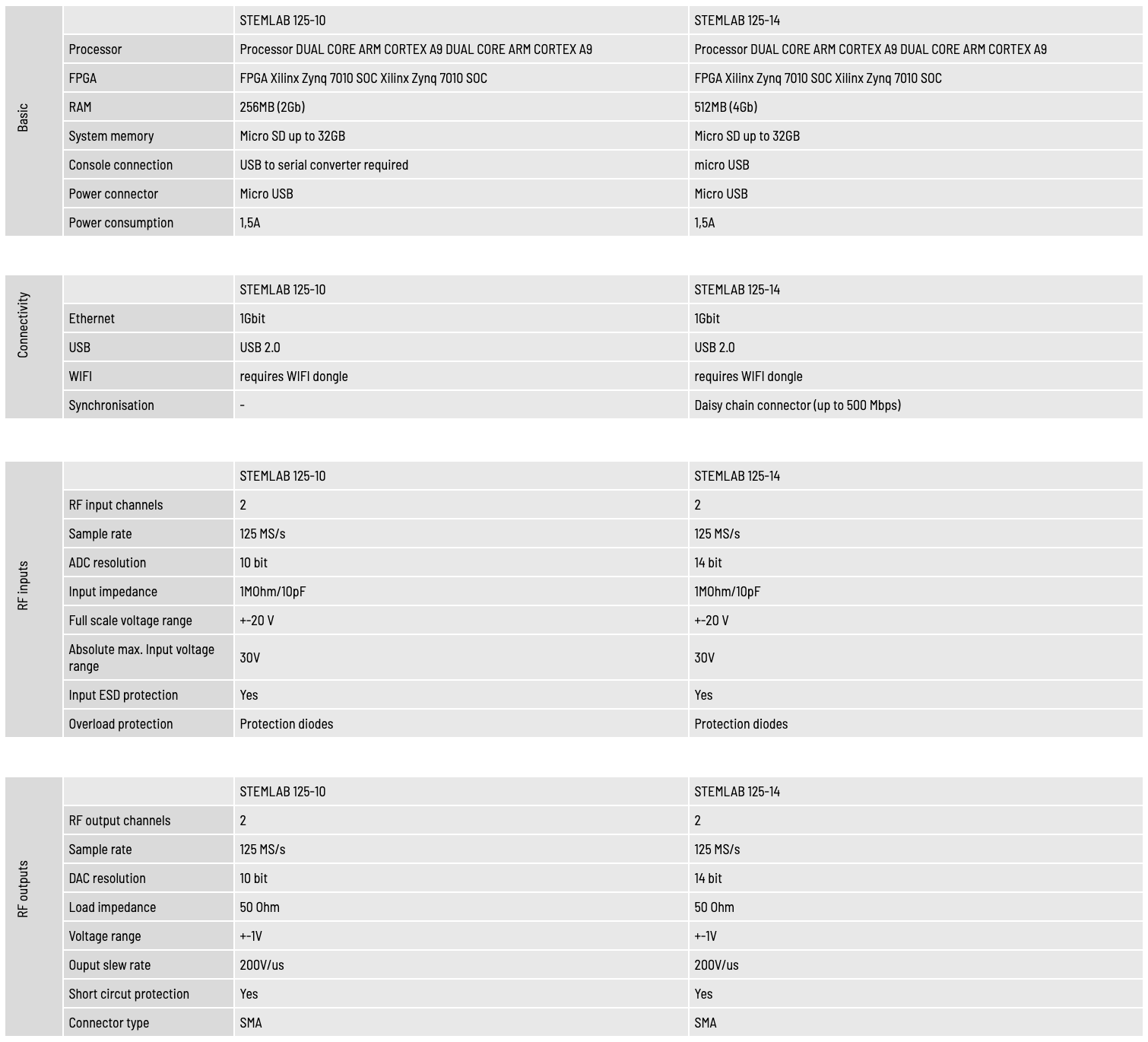

主要功能、性能
相关技术资料
不同版本的板卡比较
硬件规格书V1.1.1
STEM125-10
原理图
机械指标(STEP模型)
STEM125-14
原理图
机械指标(STEP模型)
STEM122-16
原理图
Github上的资源
DSO Quad 4通道示波器
功能和性能
便携、轻便
2路36MS/s模拟通道, 如果配置成单通道最大可以到72MS/s
2个数字通道
信号发生器
不同的触发选项
方便波形存储
固件可升级
开源
相关资源页面
产品介绍页面
用户手册
STM32微控制器的产品介绍
ADC -AD9288的产品页面
运放OPA354的数据手册
分销商Arrow设计的搭配FPGA板的双通道示波器250Msps示波卡
主要技术指标:此为元器件分销商Arrow Electronics Inc.基于Intel/Altera Corp公司的MAX10平台提供的双通道示波器参考设计BeScope,主要技术指标如下:
50MHz模拟带宽
采用Analog Devices Inc公司的AD9286, 双通道同时采样,每通道采样频率为250MSPS
具有三级增益设置的可编程增益放大器
输入信号范围±60V(采用10x示波器探头设置, 最低增益)
分辨率最低到12mv/LSB(1x示波器探头设置, 最高增益)
2.5MHz和5MHz方波信号产生
采用25K逻辑单元的FPGA用于控制和数据分析
128MB DDR3用于波形存储
Altera Qsys互连框架方便FPGA逻辑的修改
相关技术资料
Arrow基于Altera的MAX10提供的双通道示波器参考设计(PDF文件)
Arrow基于Altera的MAX10提供的双通道示波器参考设计物料清单BOM表(xls文件)
Arrow基于Altera的MAX10提供的双通道示波器参考设计PDF格式的原理图(PDF文件)
用NXP的LPC4370 MCU制作的LabTool
功能和性能
11通道逻辑分析仪
无触发: 100Msps (1-4通道), 50Msps(5-8通道), 20Msps(9-11通道)
触发时: 100Msps (1-2通道), 80Msps(3-4通道), 40Msps(5-8通道), 20Msps(9-11通道)
下降沿/上升沿触发,通道之间进行逻辑“或”
缺省为3.3V逻辑电平,但也可以通过DIO_VCC支持2.4-5.5V
2通道示波器
60Msps (1个通道)和30Msps(2个通道)取样
+-25V输入范围, 1M ohm输入阻抗
AC/DC控制
BNC连接器以及通过26针IDC连接器的扁平电缆
6MHz带宽(3MHz@20mV/div范围,最大到12MHz@0.2V/div和5V/div范围).
11通道数字信号发生器
80Msps
3.3V逻辑电平
2通道模拟信号发生器
+-5V, 40kHz 带宽
正弦波, 方波和三角波
资源页面
LabTool的官方网站
LabTool的原理图
LabTool的用户手册
LabTool开源测试测量软件
支持Windows、Linux(运行在树莓派上)
LabTool的PDF格式的原理图
在Crowdsupply上众筹的多合一开源仪器Scopefun
其它与开源仪器相关的技术文章
使用Digilent的Zybo板实现数字示波器的功能
测试测量仪器参考设计
FPGA+高速DAC制作的DDS任意信号发生器
用来实现DDS的常用元器件
DDS的原理、技术文章及常用器件
DDS信号发生器中常用到的滤波器参数
TI的产品在测试测量中的应用
数字示波器/数据采集方案框图
