第9节 - 实战项目原理图的Review
收藏
分享
脑图
第9节 - 实战项目原理图的Review
时间:4月15日
用到的器件
FPGA:MACHXO2-1200

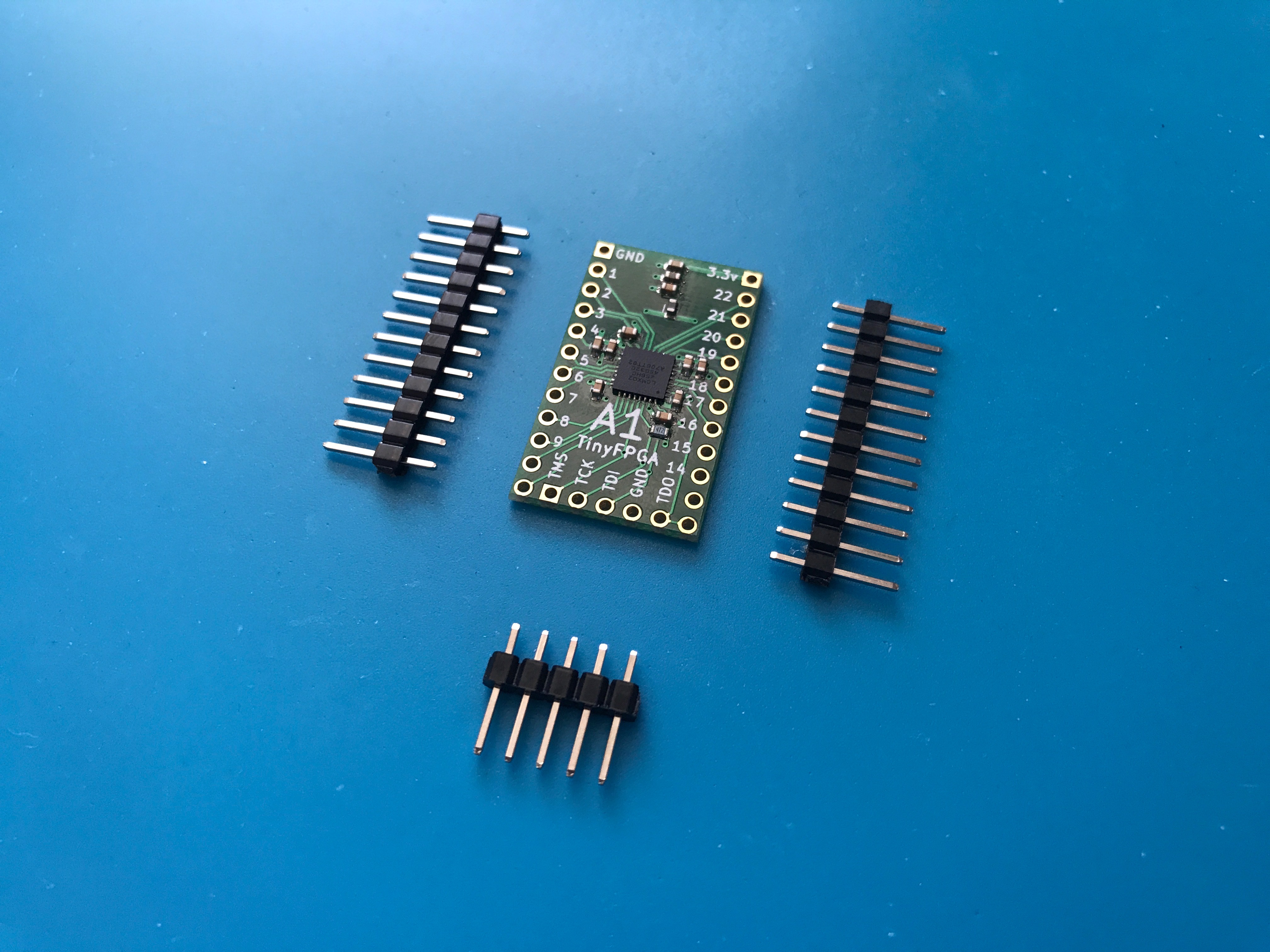

可下载的参考设计TinyFPGA A系列
PDF原理图
KiCad设计文件
Gerber文件
OpAmp:ADA4851
USB接口:CH340E
5V ~ -5V: LM2776

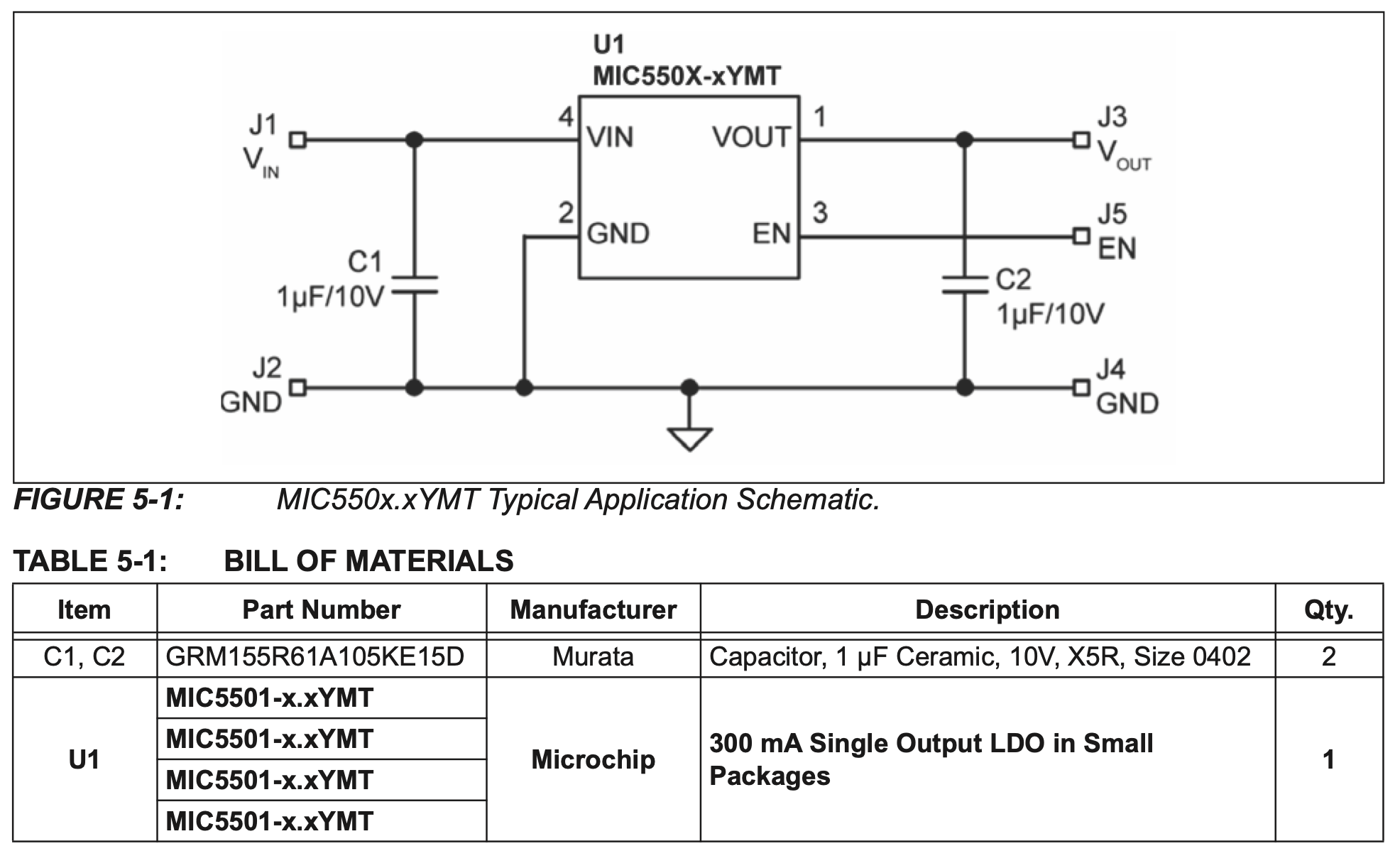

5V ~ 3.3V:MIC5504-3.3V

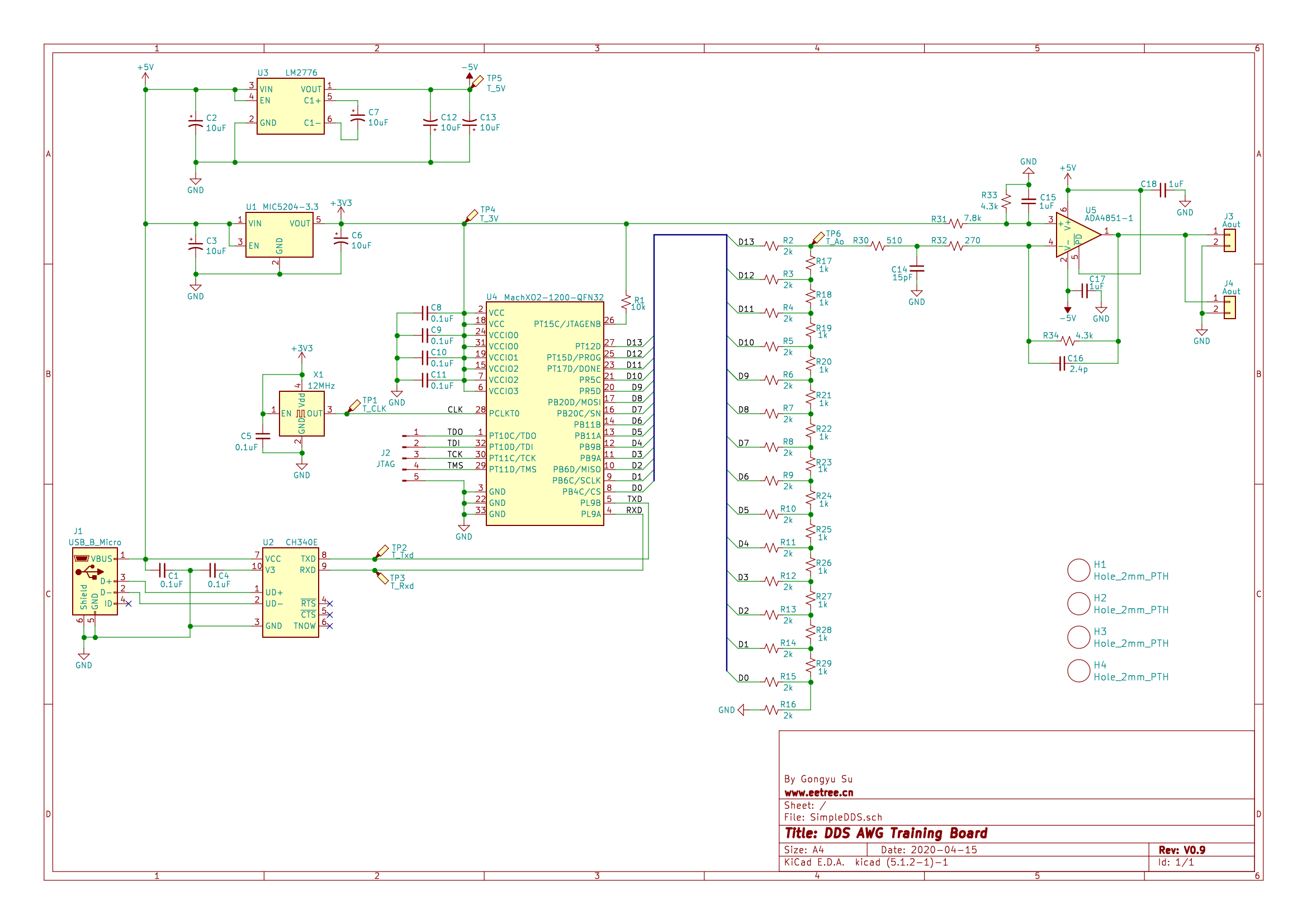

原理图

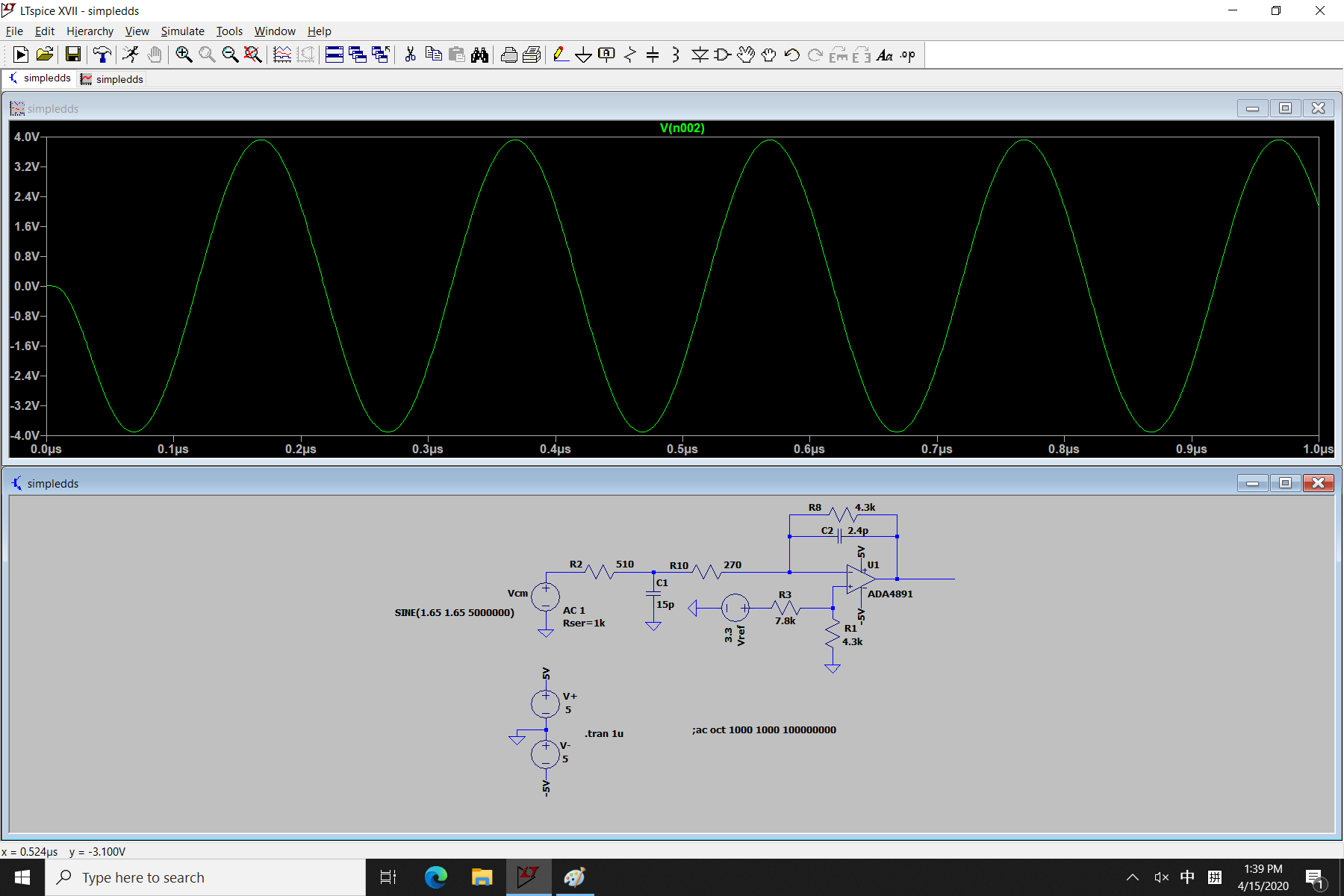

仿真 - 时域

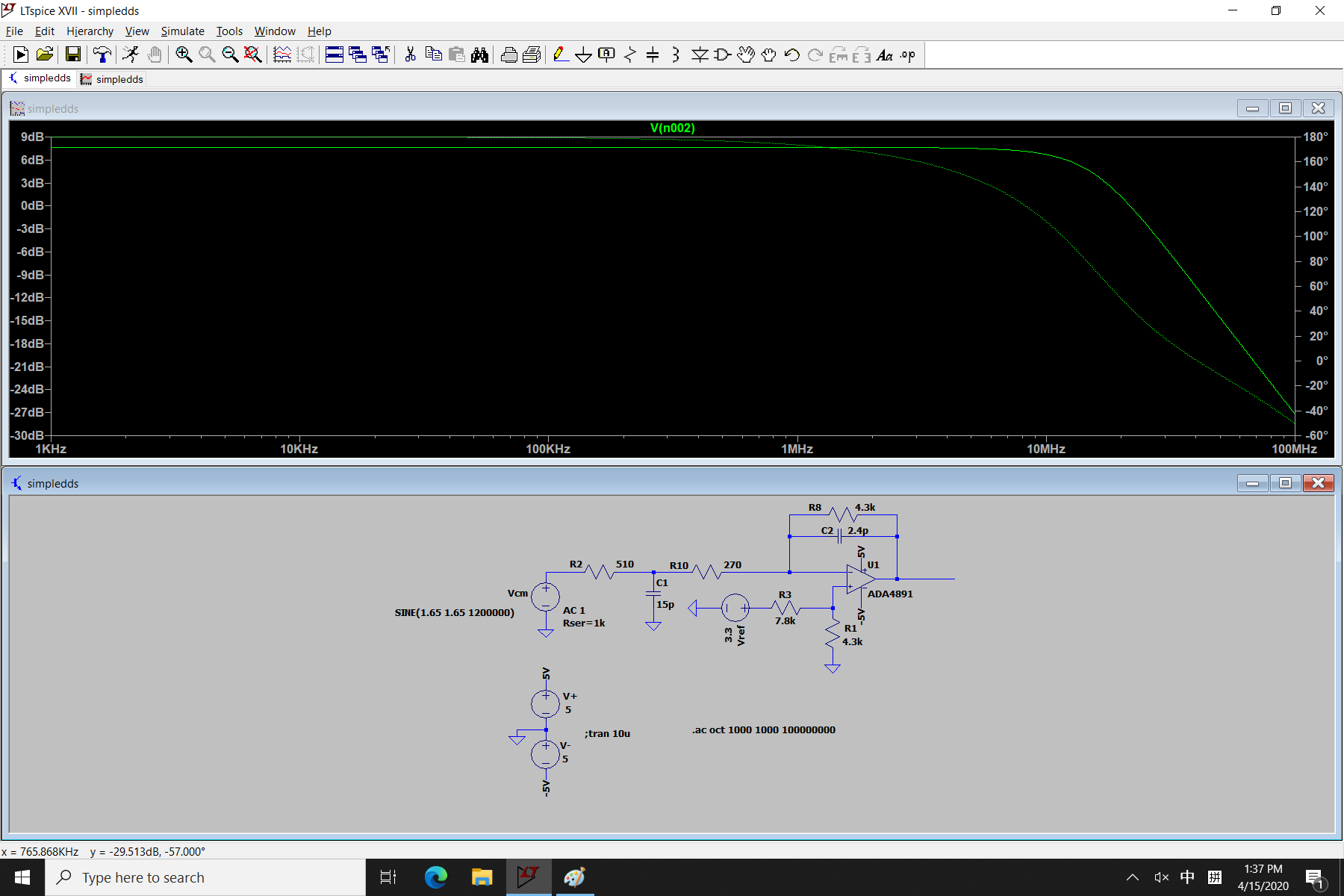

仿真 - 频域
其它原理图参考
原理图1 - OpenScope MZ
原理图2 - ADI的M2k
原理图3 - Scopefun
原理图4 - 火龙果
