第8节 - 集成化DDS器件的使用

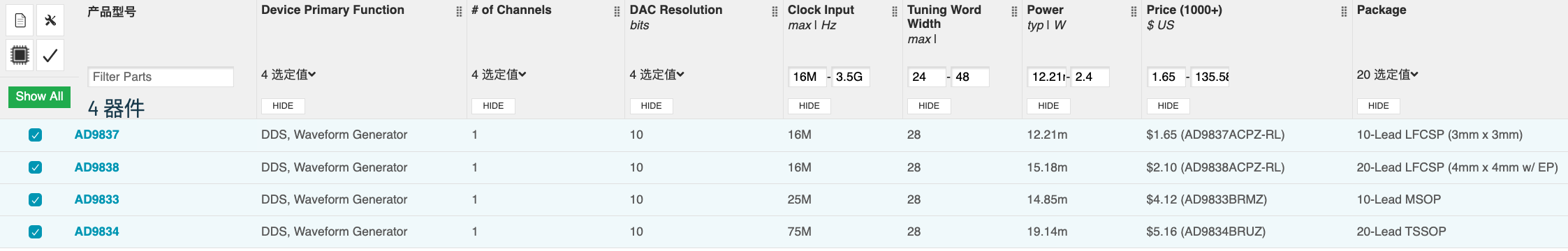

ADI器件系列选型
DDS
波形发生器
特殊功能应用
DDS设计界面
滤波器设计界面
典型器件
特性
最高125 MHz 时钟速率
片上高性能DAC和高速比较器
DAC SFDR > 50 dB @ 40 MHz AOUT
32-Bit 频率调整控制字
简单的控制接口:并行Byte 或串行加载格式
支持相位调制
3.3 V 或 5V单电源供电
低功耗: 380 mW @ 125 MHz (5 V),155 mW @ 100 MHz (3.3 V)
180 MHz时钟速率,具有可选6x基准时钟乘法器
片内高性能10位DAC和具迟滞特性的高速比较器
SFDR >43 dB (70 MHz AOUT)
32位频率调谐字
简化的控制接口:并行或串行异步加载格式
5位相位调制与偏移能力
比较器抖动:小于80 ps 峰峰值 (20 MHz)
2.7 V至5.25 V单电源供电
低功耗:555 mW (180 MHz)
省电功能:4 mW (2.7 V)
超小型28引脚SSOP封装
特性
400 MSPS内部时钟速度
集成14位数模转换器(DAC)
32位调谐字
相位噪声:≤ −120 dBc/Hz(1 kHz偏移,DAC输出)
出色的动态性能
>80 dB SFDR(AOUT为160 MHz,±100 kHz偏移时)
串行I/O控制
1.8V电源
软件和硬件控制的断电功能
48引脚TQFP/EP封装
支持大部分数字输入的5 V输入电平
锁相环(PLL) REFCLK乘法器(4x至20x)
单晶体驱动的内部振荡器
相位调制功能
多器件同步
应用:
捷变本振(LO)频率合成
可编程时钟发生器
测试与测量设备
声光设备驱动器
特性
片内4,096 x 14位模式存储器
片内DDS
3.3 V、4 mA输出时功耗:
96.5 mW @ 180 MSPS
休眠模式: < 5 mW @ 3.3 V
电源电压:1.8 V至3.3 V
SFDR至奈奎斯特频率:
87 dBc(10 MHz输出)
相位噪声(1 kHz偏移、
180 MSPS、8 mA):-150 dBc/Hz
差分电流输出:
8 mA(最大值,3.3 V)
小尺寸、32引脚5mm x 5mm LFCSP无铅封装,3.6 mm × 3.6 mm裸露焊盘
应用:
医疗仪器
便携式仪器
信号发生器、任意波形发生器
汽车雷达
模块
3D图片
原理图
AD9837: 8.5mW
芯片特性:
数字可编程频率和相位
功耗:8.5 mW(2.3 V时)
MCLK速率:16 MHz(B级),5 MHz(A级)
28位分辨率:0.06 Hz(16 MHz参考时钟)
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
三线式SPI接口
扩展温度范围:–40°C至+125°C
关断选项
10引脚LFCSP封装
应用场景:
频率激励/波形发生
液体和气流测量 传感器应用:接近度、运动和缺陷检测 线路损耗/衰减
测试与医疗设备
扫描/时钟发生器
时域反射(TDR)应用

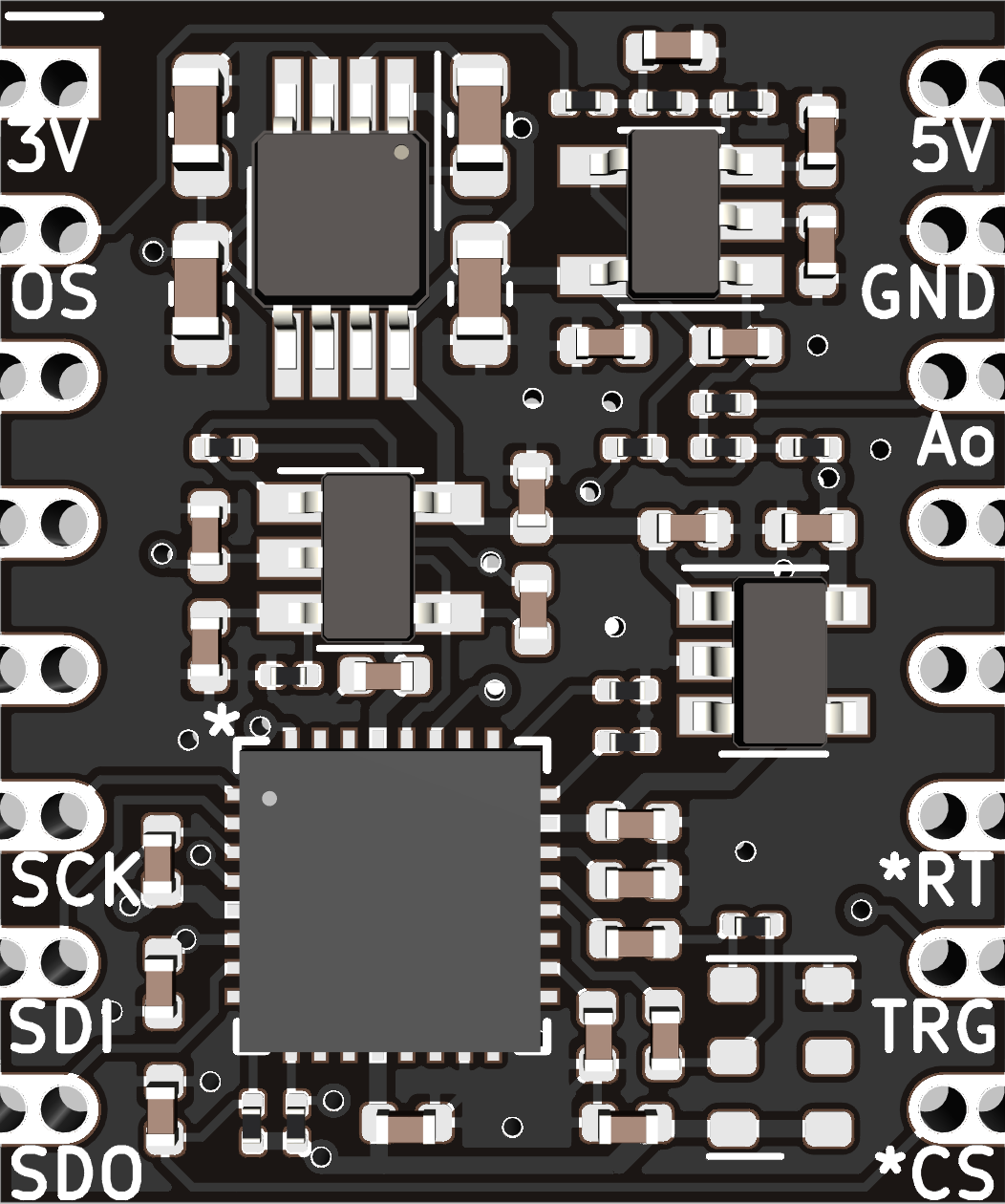

模块图片
模块框图

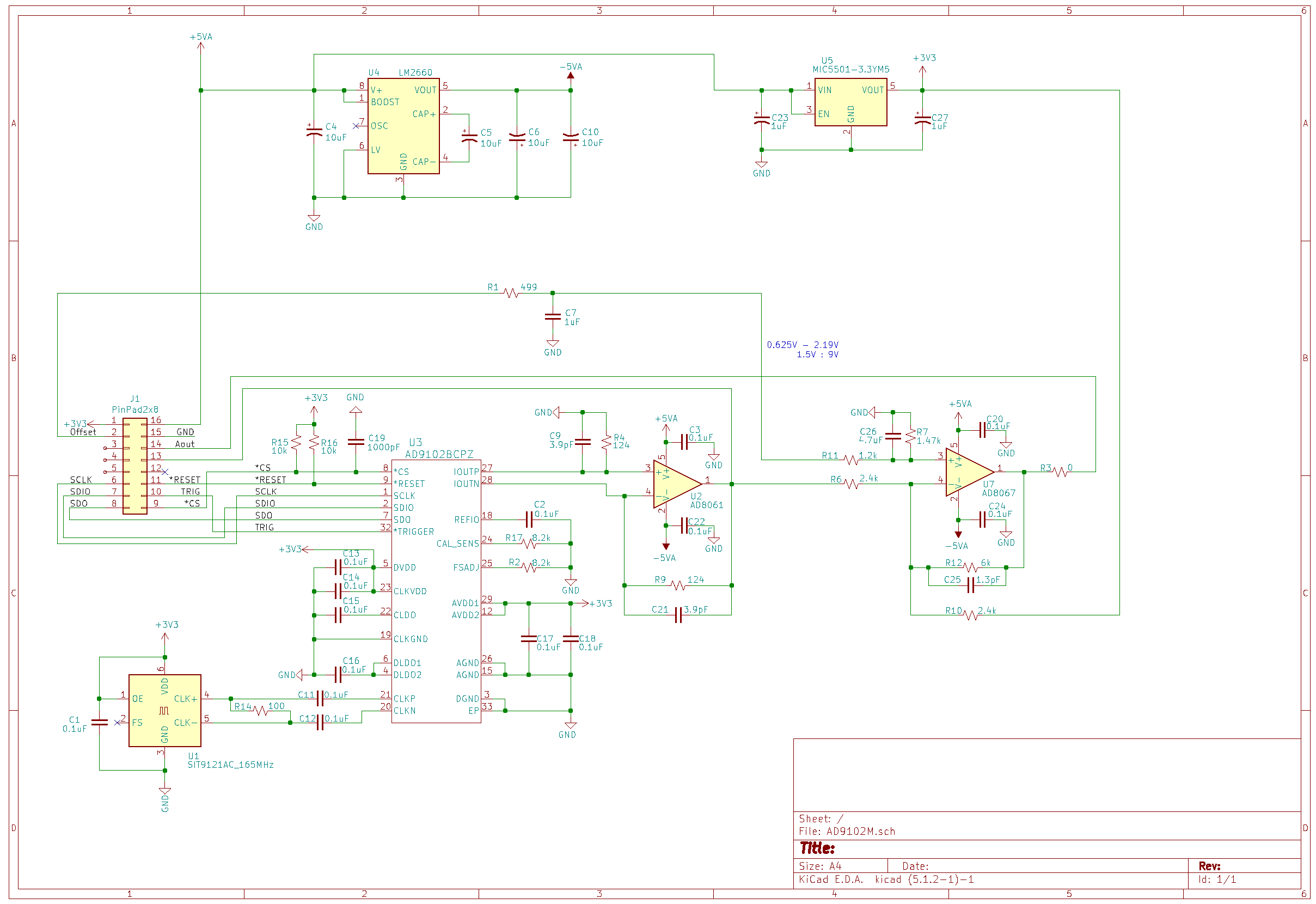

原理图
特性:
可编程输出峰峰值激励电压,输出频率最高达100 kHz
可编程频率扫描功能和串行I2C®接口
频率分辨率:27位(<0.1 Hz)
阻抗测量范围:1 kΩ至10 MΩ
利用附加电路可测量100 Ω至1 kΩ阻抗
内部温度传感器(±2°C)
内部系统时钟选项
内部系统时钟选项
相位测量功能
系统精度:0.5%
电源电压:2.7 V至5.5 V
温度范围:-40°C 至 +125°C
16引脚SSOP封装
应用
AD5933是一款高精度的阻抗转换器系统解决方案,片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗,外部阻抗的响应信号由片上ADC进行采样,然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。
校准之后,很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成,寄存器内容可以从串行I2C接口读取。
ADI公司还提供一款类似器件AD5934,它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器,内置温度传感器,并采用16引脚SSOP封装。
应用场景:
电化学分析
生物电阻抗分析
阻抗频谱分析
复阻抗测量
腐蚀监控和保护设备
生物医学和汽车传感器
生物电阻抗分析
近程传感
无损检测
材料性质分析
燃料/电池状态监控
AD5932是一款提供可编程频率扫描的波形发生器。这款器件采用支持增强型频率控制的嵌入式数字处理技术,能够生成合成的模拟或数字频率步进波形。采用预先编程的频率配置文件可以避免连续的写周期,从而释放了重要的DSP/微控制器资源。波形从已知相位开始,并可以连续地增加相位,因此能够轻松的确定相移。AD5932功耗仅为6.7 mA,为波形产生提供方便的低功耗解决方案。
AD5932在目标范围内的定义时长内输出各频率,然后在扫描范围内步入下一频率。可对该器件输出特定频率的时长进行预先编程并让器件自动递增该频率;或者,频率通过CTRL引脚进行外部递增。在范围结束时,AD5932继续输出最后一个频率直至重置器件。另外,AD5932还通过MSBOUT引脚提供数字输出。
对AD5932进行编程时,用户需要输入起始频率、频率步进、增量数量,以及器件输出各频率的时间间隔。频率扫描配置文件可通过切换CTRL引脚来启动和执行。
AD5932通过三线式串行接口写入数据,能够在高达40 MHz的时钟速率下工作。该器件采用2.3 V至5.5 V电源供电。
请注意,AVDD和DVDD彼此独立并可采用不同的电压工作。AD5932还具有待机功能,能够关断器件中没有使用的部分。
AD5932提供16引脚、无铅TSSOP封装。
应用
频率扫描/雷达
网络/阻抗测量
增量式频率激励
传感器应用
– 近距和运动
模拟输出处理要点
幅度可调范围
电流/电压?
方波输出方式
滤波器选用
有源滤波器
LC滤波器
