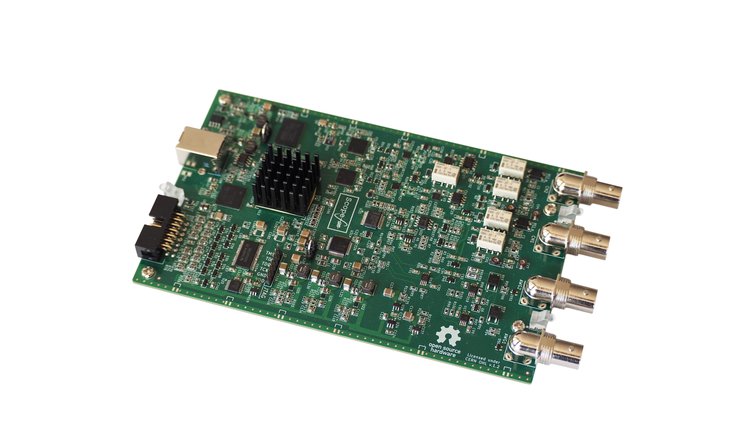

ScopeFun - 用KiCad设计的高性能开源多功能仪器设计资源

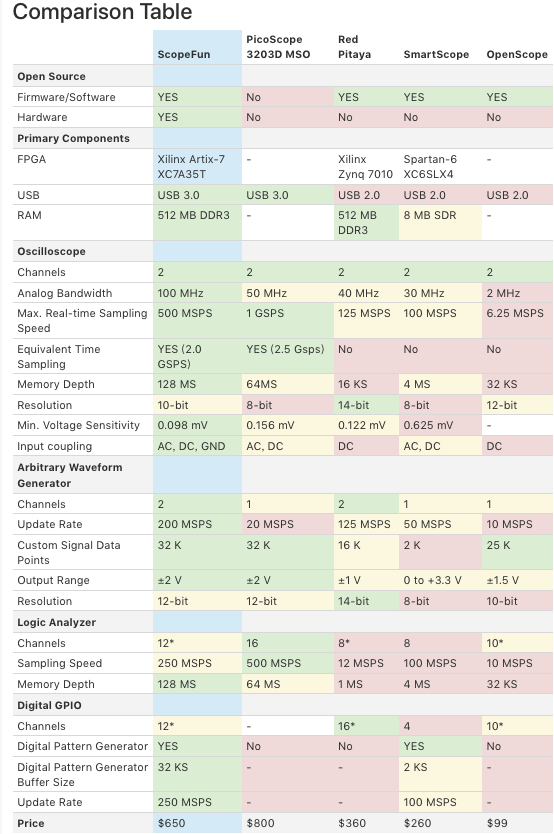

性能指标
示波器
2通道
实时取样率: 250Msps双通道/500Msps单通道
等效时间取样(ETS): 2.0Gsps
分辨率: 10bits
电压范围(使用1×探头): 每刻度10mV到2V
存储深度: 每个通道128,000,000样点
任意波形发生器
2通道
转换率: 200Msps
分辨率: 12bits
输出电压: 4 Vpp
可定制波形长度: 每个通道32,768样点
频谱仪
2通道
频率范围：DC到125MHz
逻辑分析仪
通道数: 12 (6输入 + 6输出; 或12输入; 或12输出)
最大采样率: 250Msps
存储深度: 每个通道128,000,000样点
数字模式发生器
通道: 12 (6输入 + 6输出; 或12输入; 或12输出)
最大取样率: 250Msps
可定制波形长度: 每个通道32,768取样点
主要器件
FPGA: Xilinx Artix-7
存储: 512MB DDR3 SDRAM
连接: Cypress FX3 USB 3.0
软件
Multi-platform: Windows, Linux, and Mac
Server mode: remotely connect to the ScopeFun over an IP network
Python API: read samples and control the ScopeFun directly from Python
Advanced signal rendering: 3D frame history and virtual persistence
设计资源
