DDS信号源设计第4节 - 频域处理
收藏
分享
脑图
第4节 - 频域处理
DDS的输出频谱成分

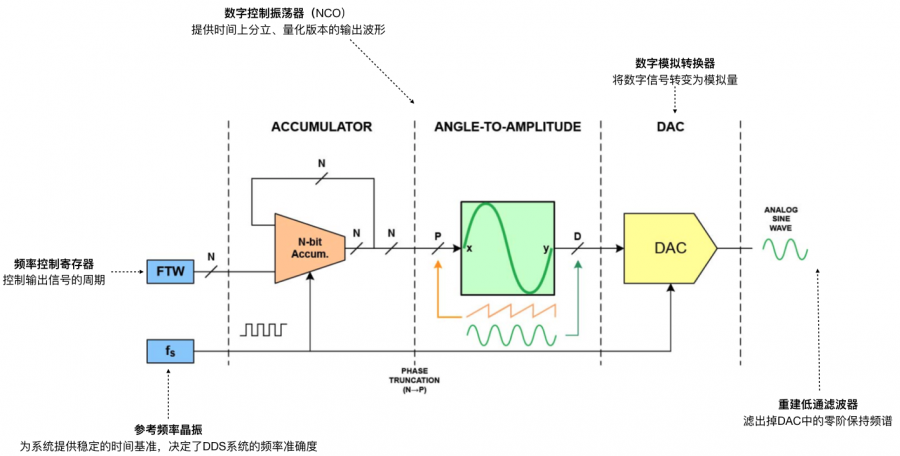

DDS系统构成
频谱含量

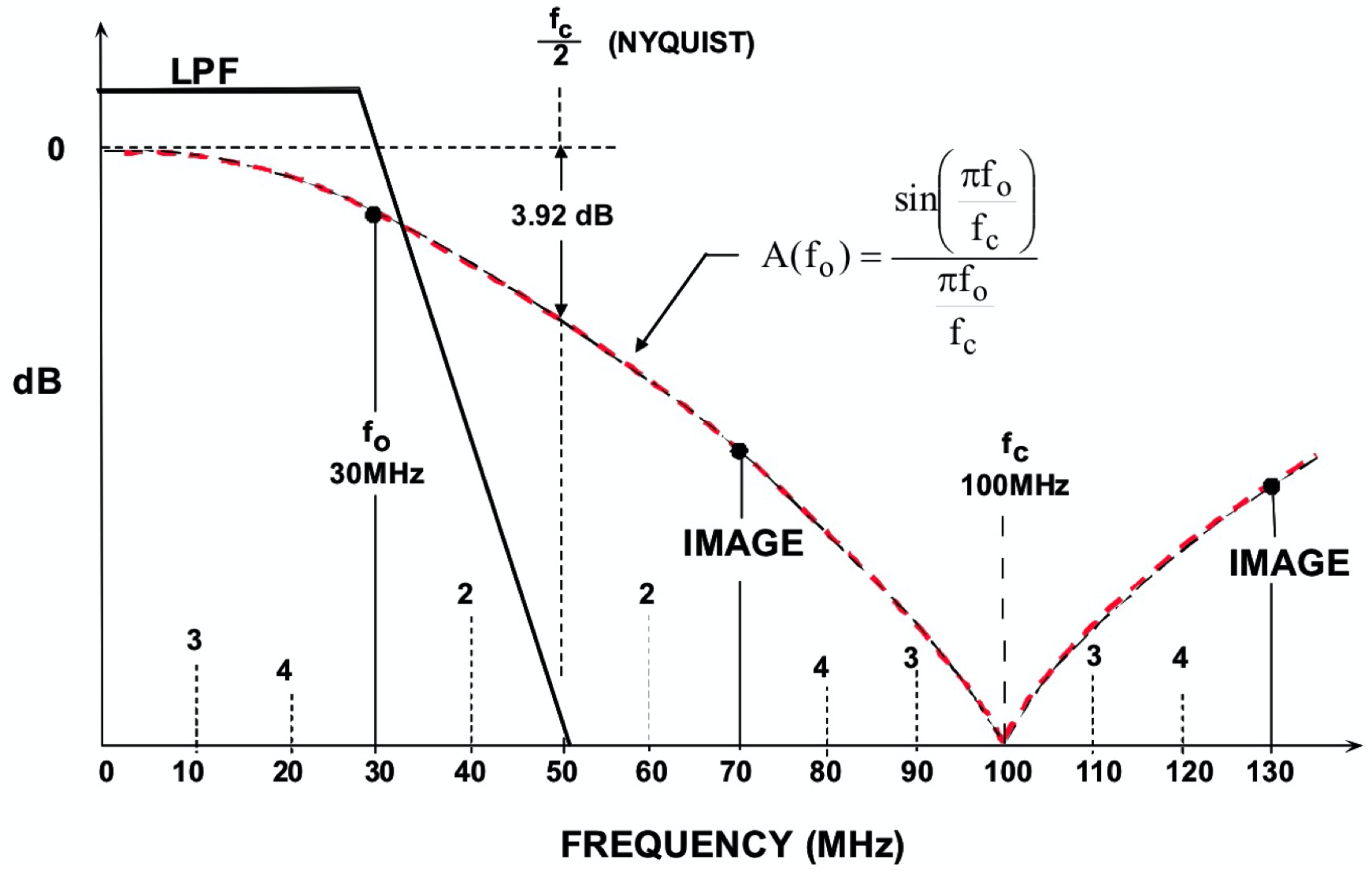

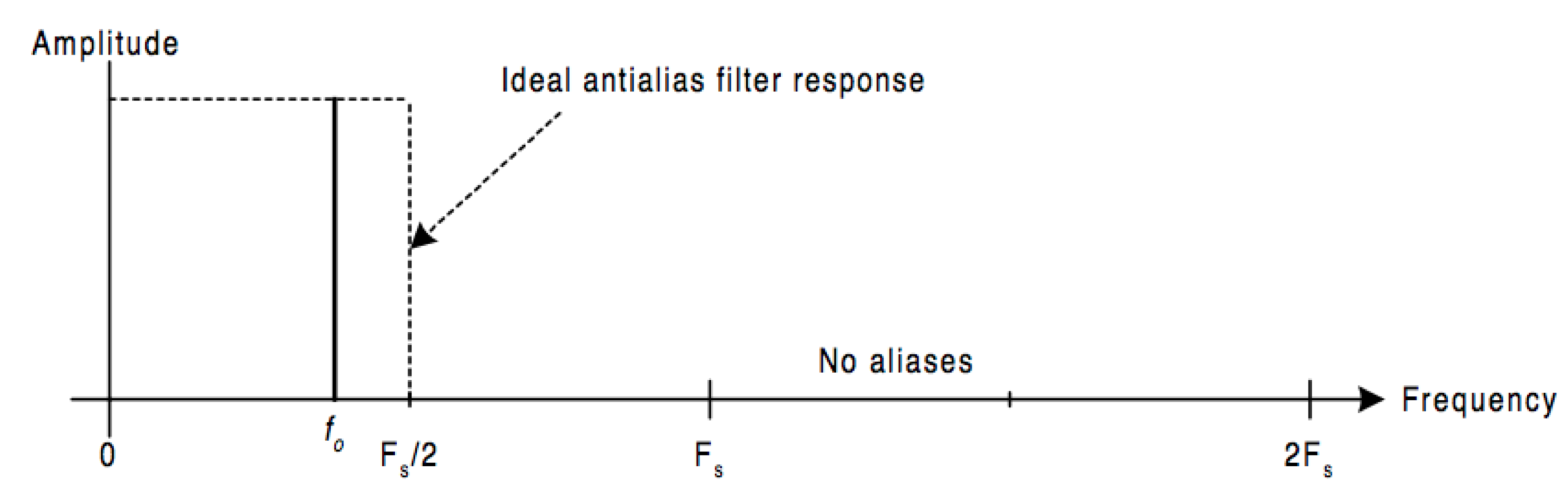

合成信号及混叠
公式
杂散

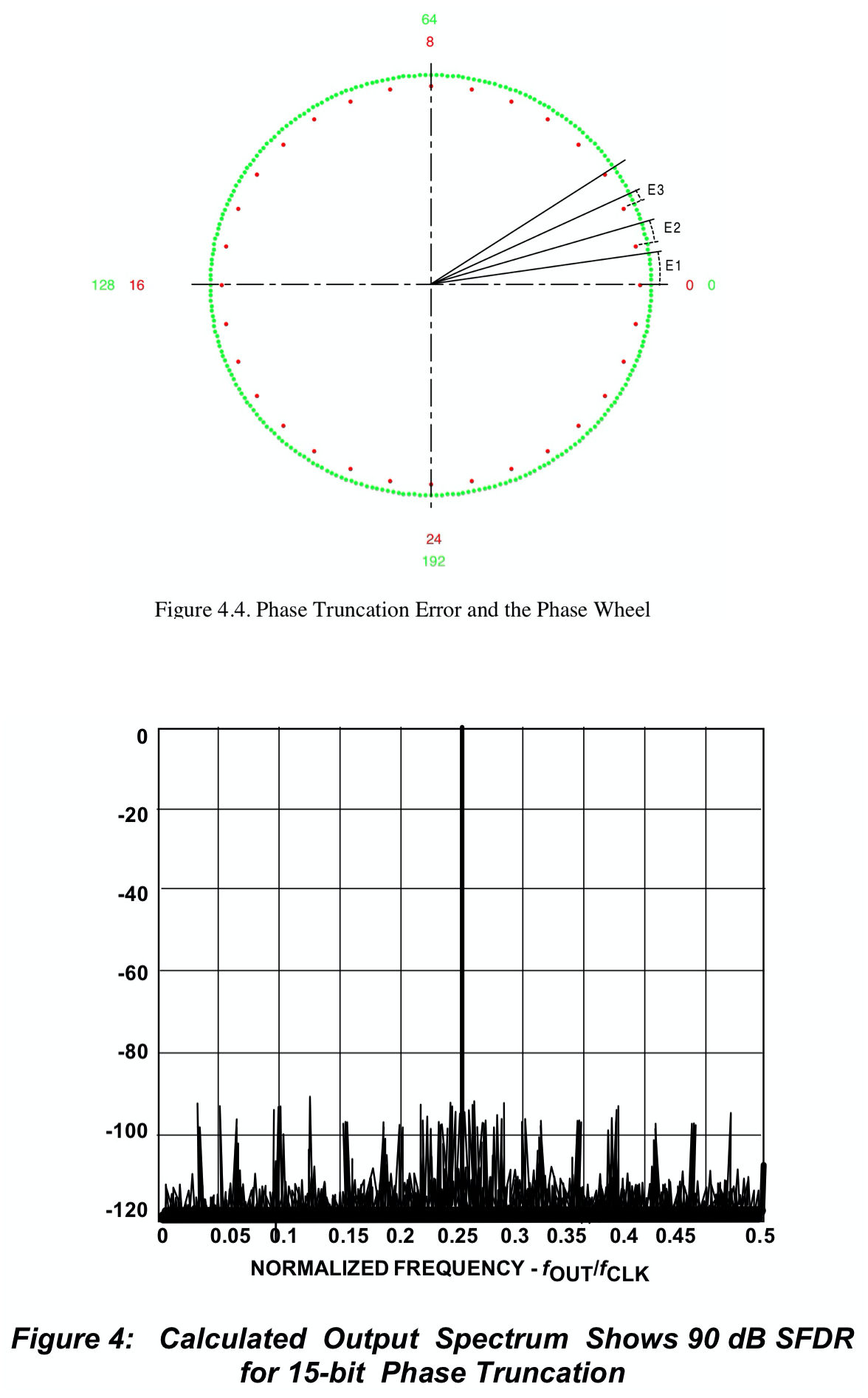

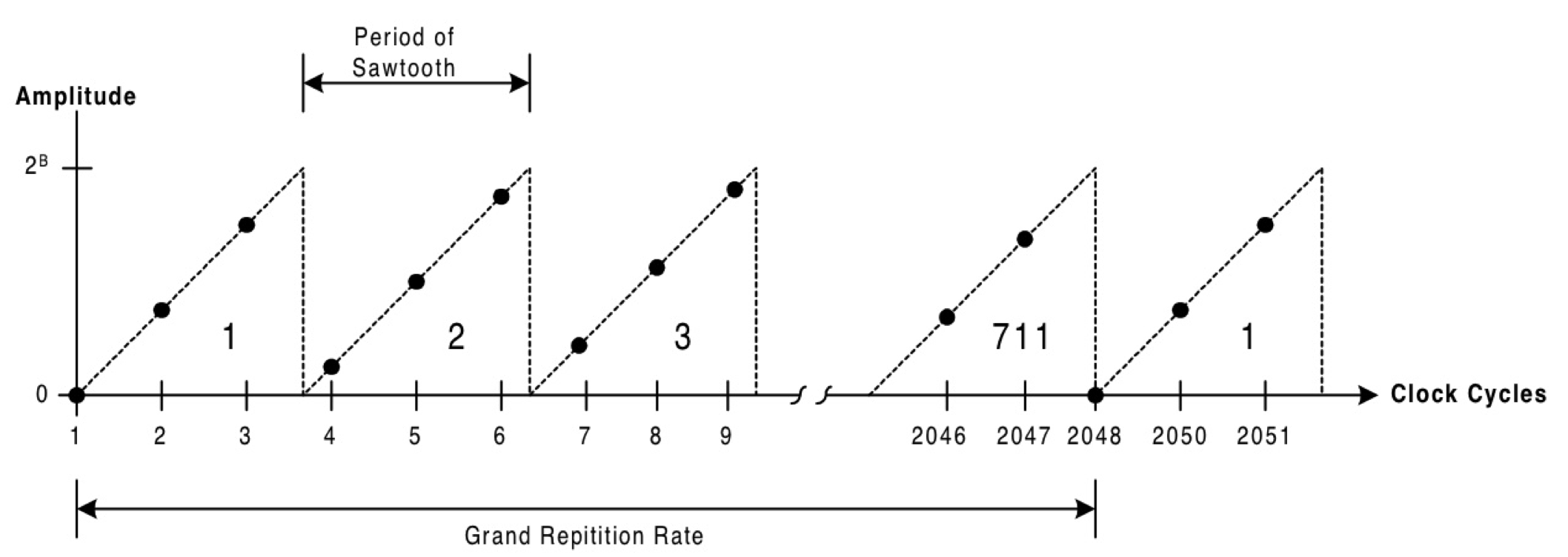

相位截断
有限幅度分辨率
信号电平/量化噪声功率比SQR = 1.76 + 6.02B（dB）
时钟抖动
谐波失真
DAC谐波
谐波的幅度主要取决于输出频率与时钟频率的比值
DAC量化噪声的频谱成分会随着该比值的变化而变化
运放谐波
改变频率的方法
改变相位控制字
改变主频率
无法做到“任意频率”
无法去除干扰频率
滤波器的类型及设计工具
对滤波器的要求
理性的滤波器：带内衰减为零，带外抑制度最高，线性相移

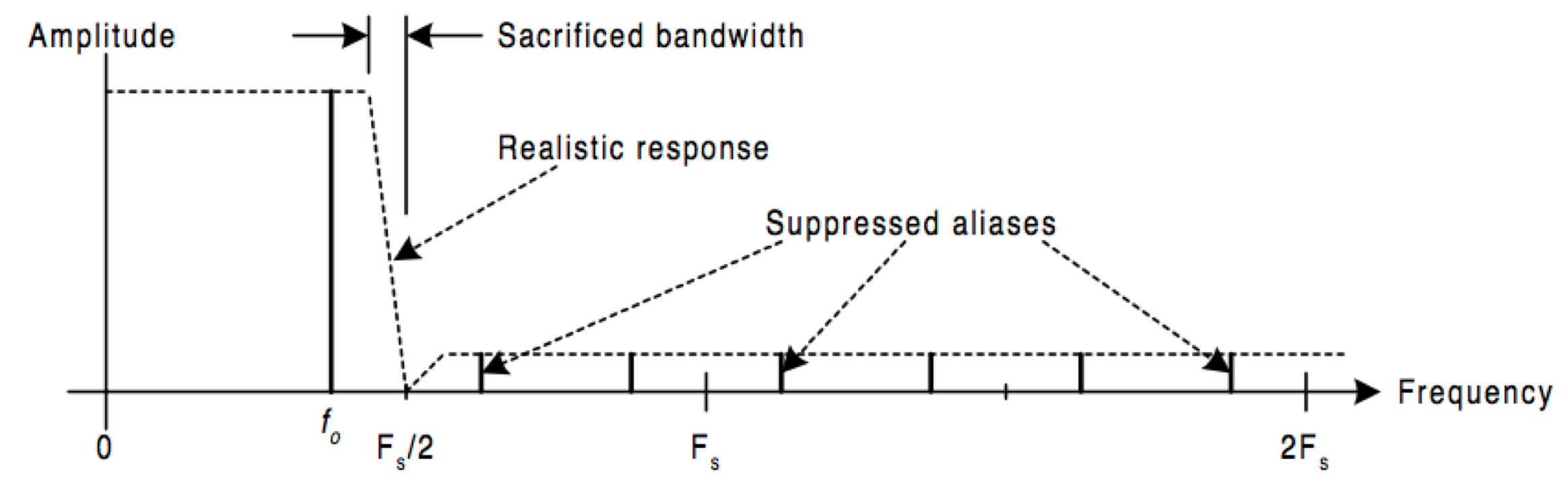

实际的效果

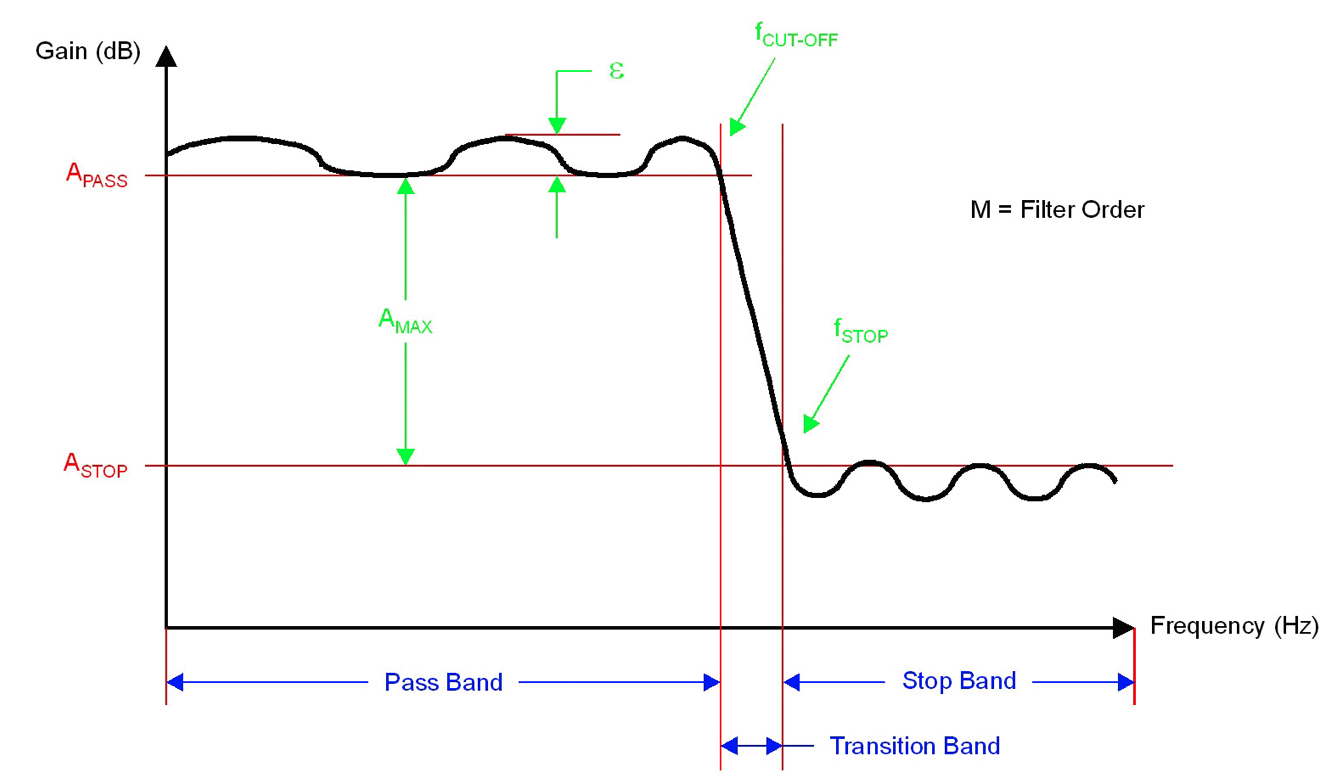

滤波器的关键指标
幅度

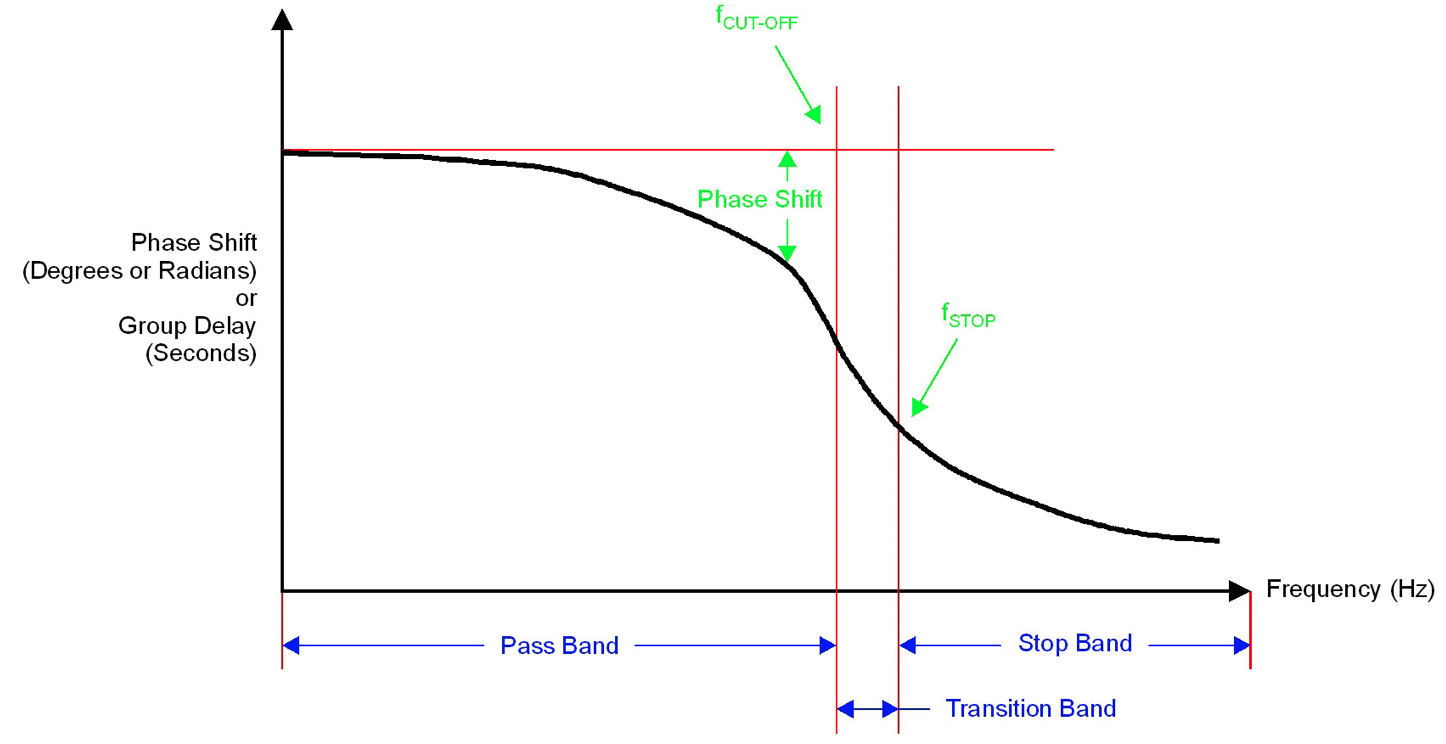

相位
截止频率：DAC转换频率的40%
带外抑制度：尽可能高
带内平坦度：带内波动尽可能小
相位移动：线性

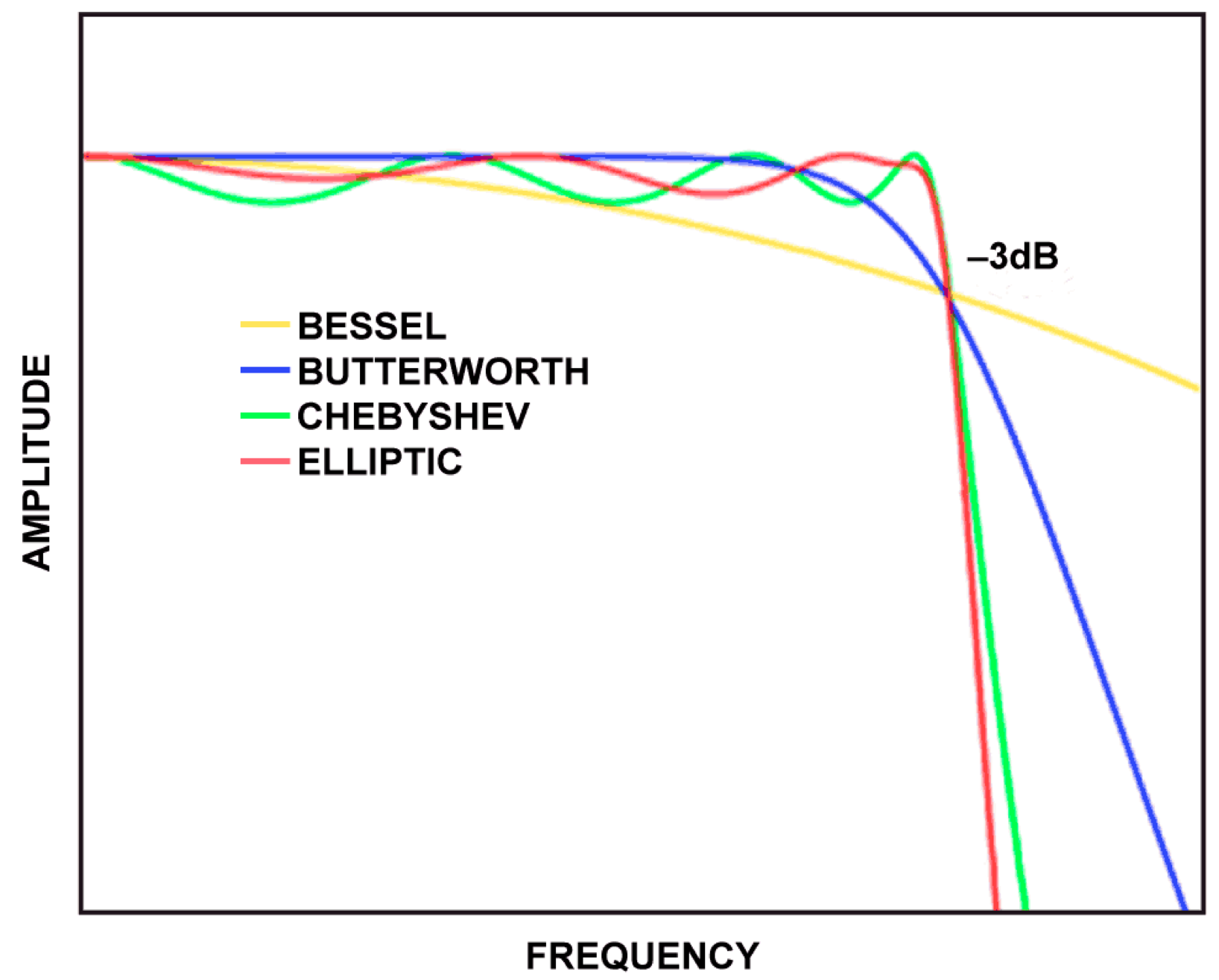

常用的滤波器类型、构成及对比
有源
无源

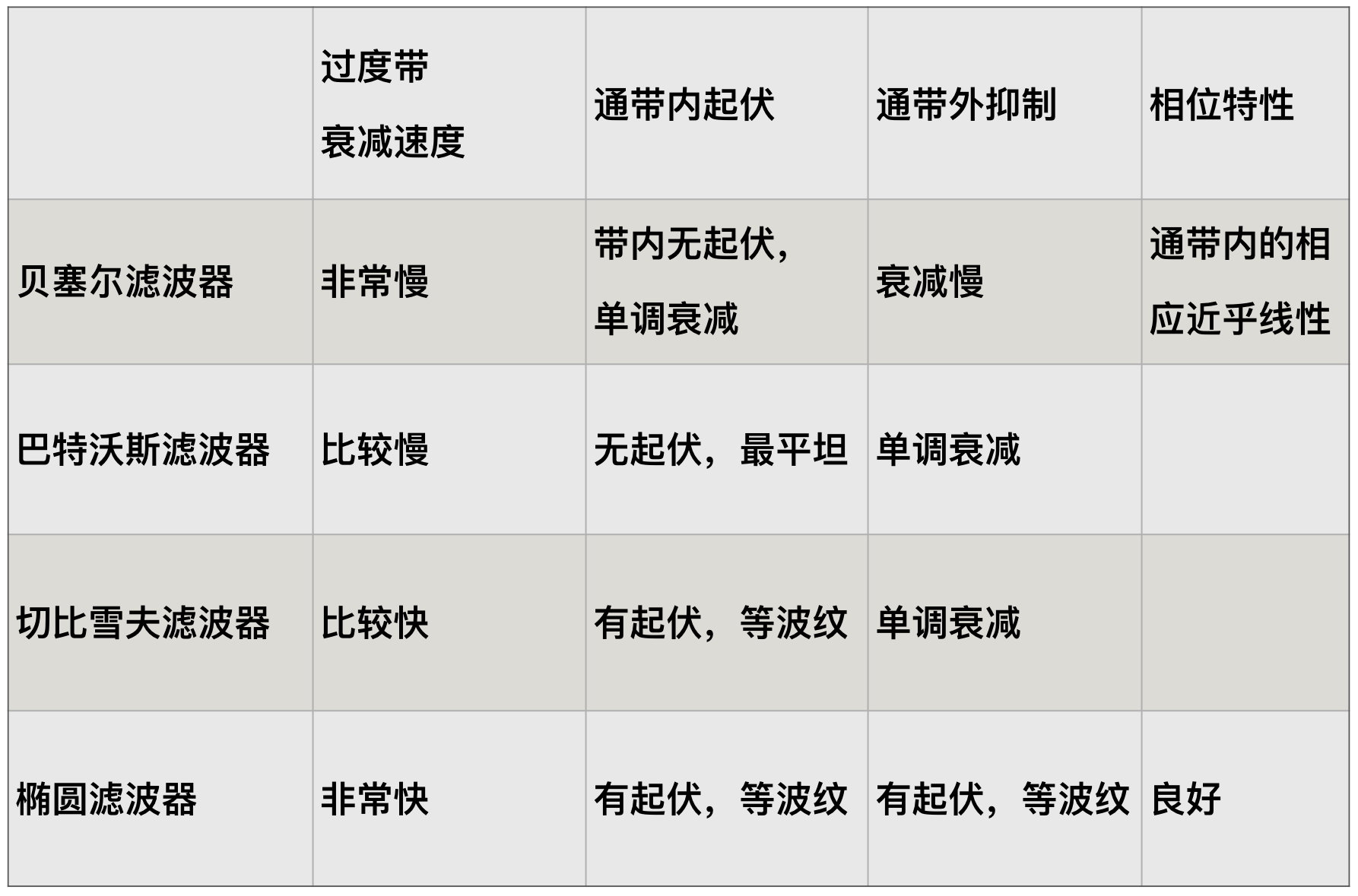

特性对比

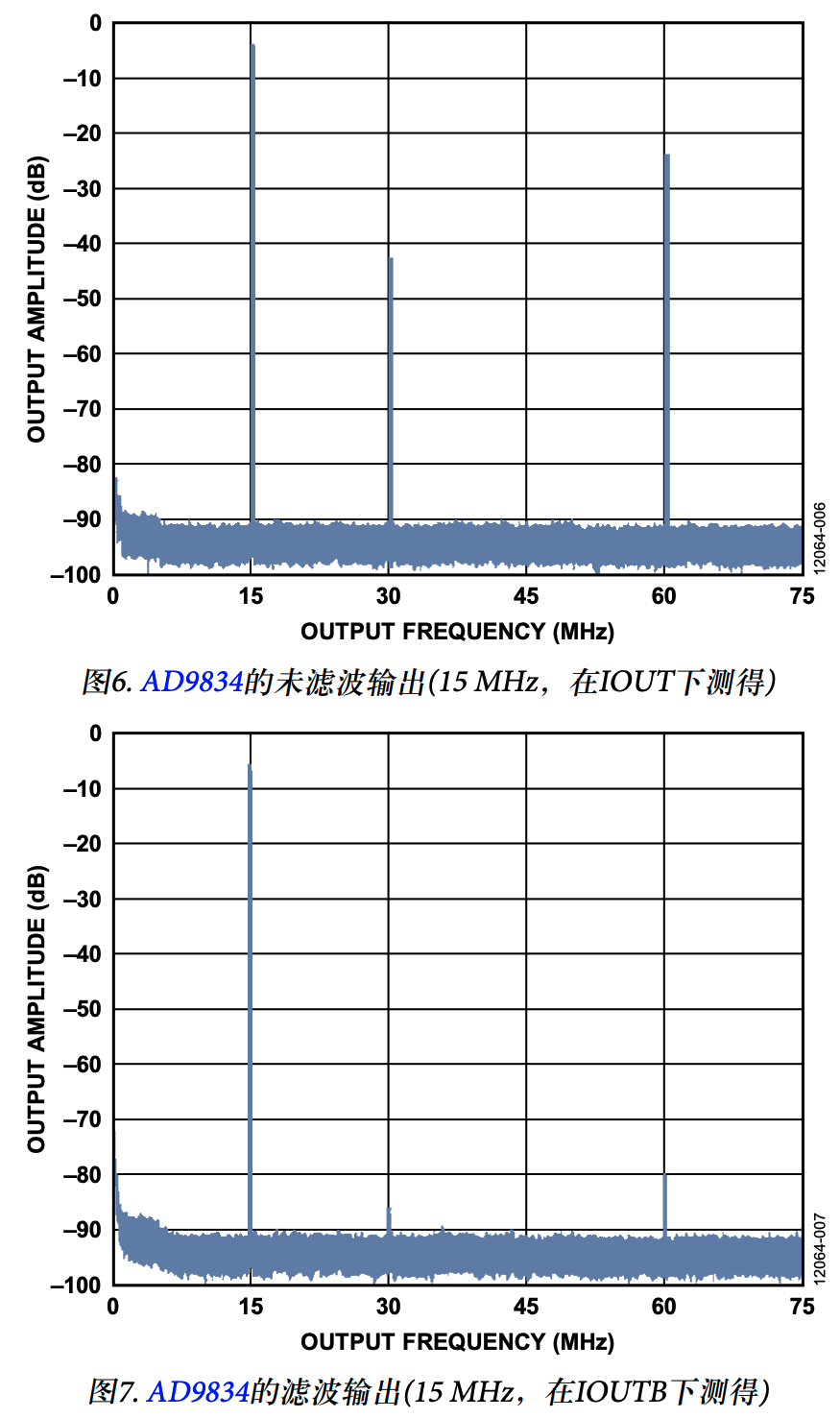

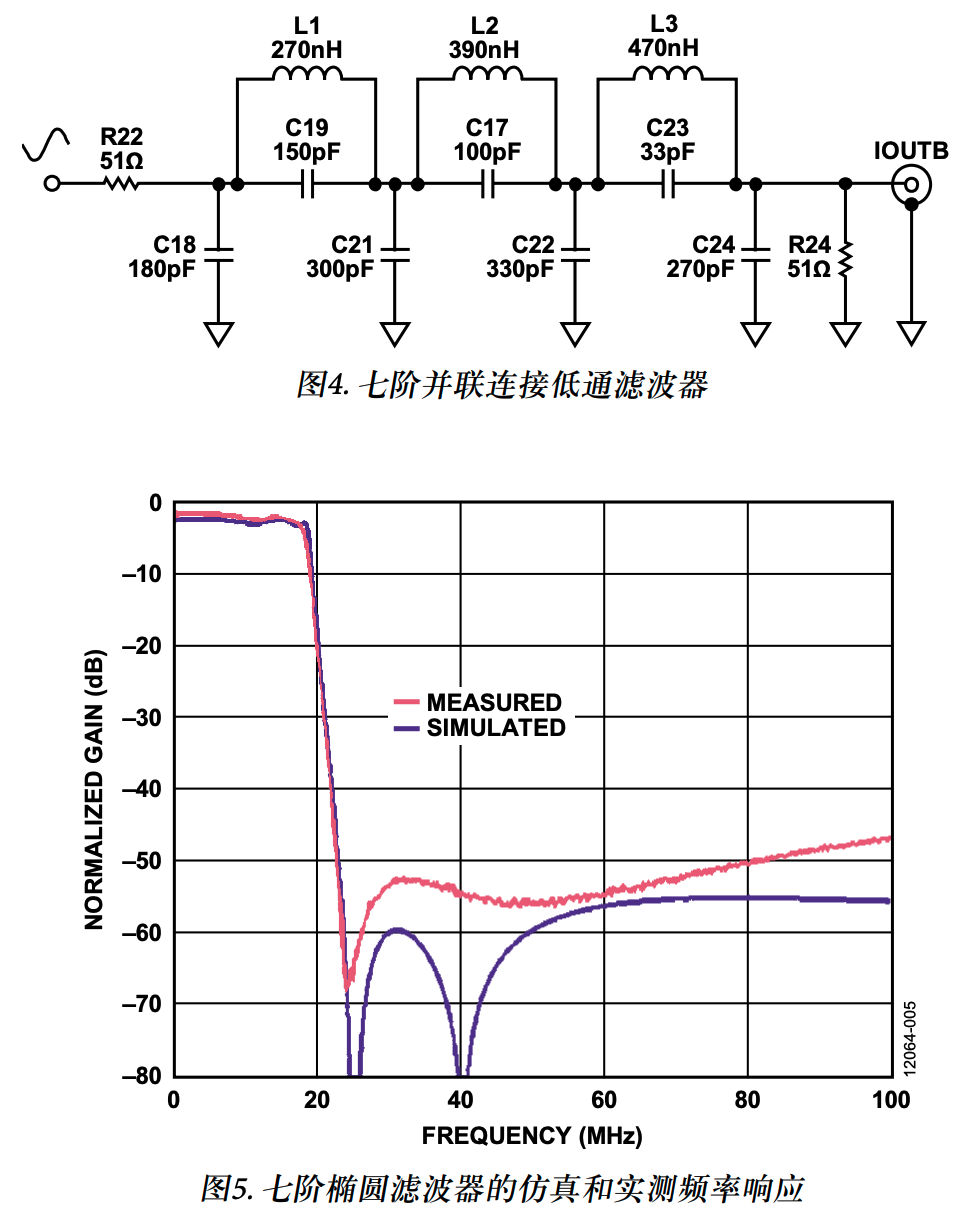

效果举例
设计工具
仿真工具 - LTSpice

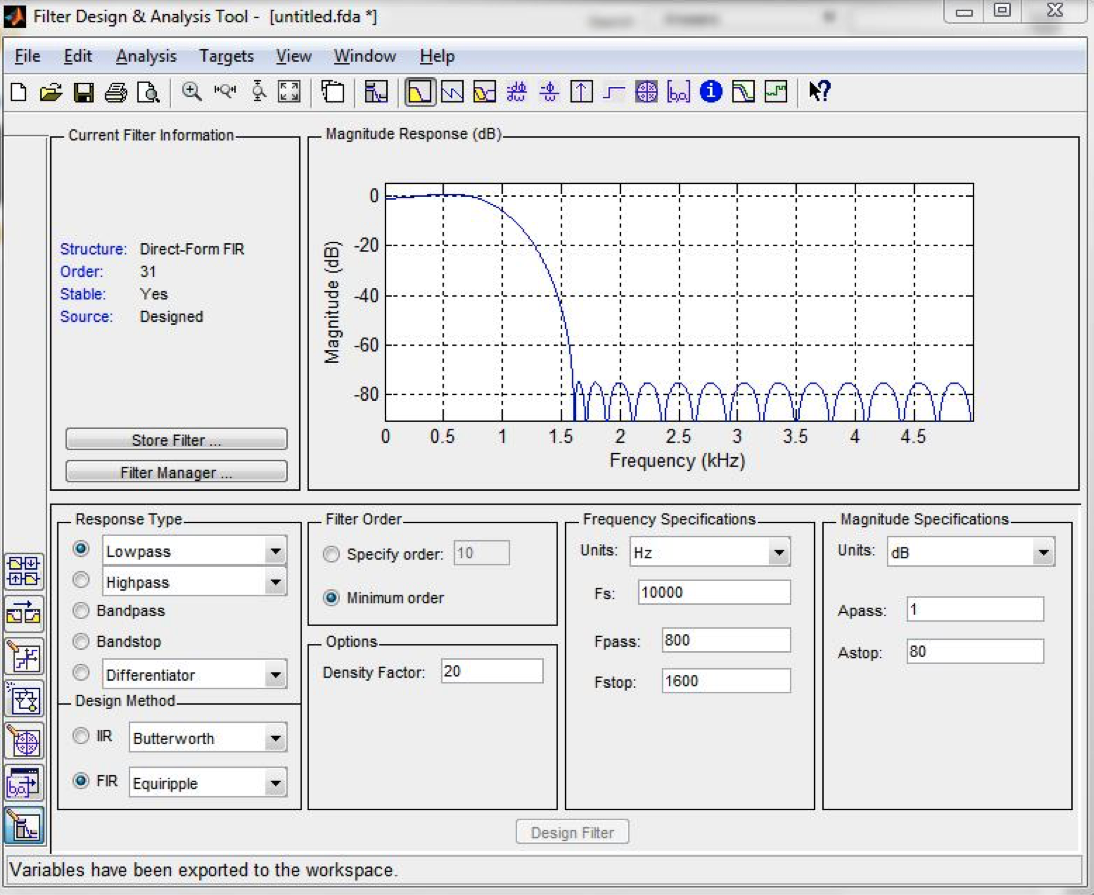

Mathworks的Matlab

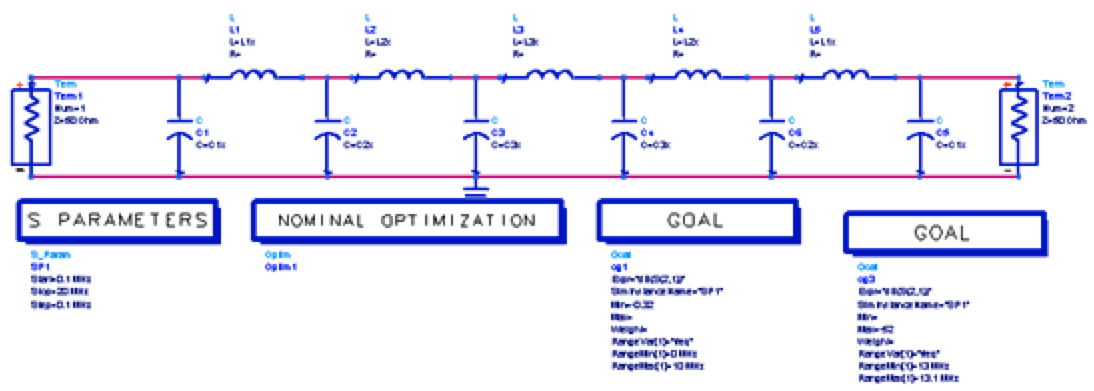

Keysight的ADS

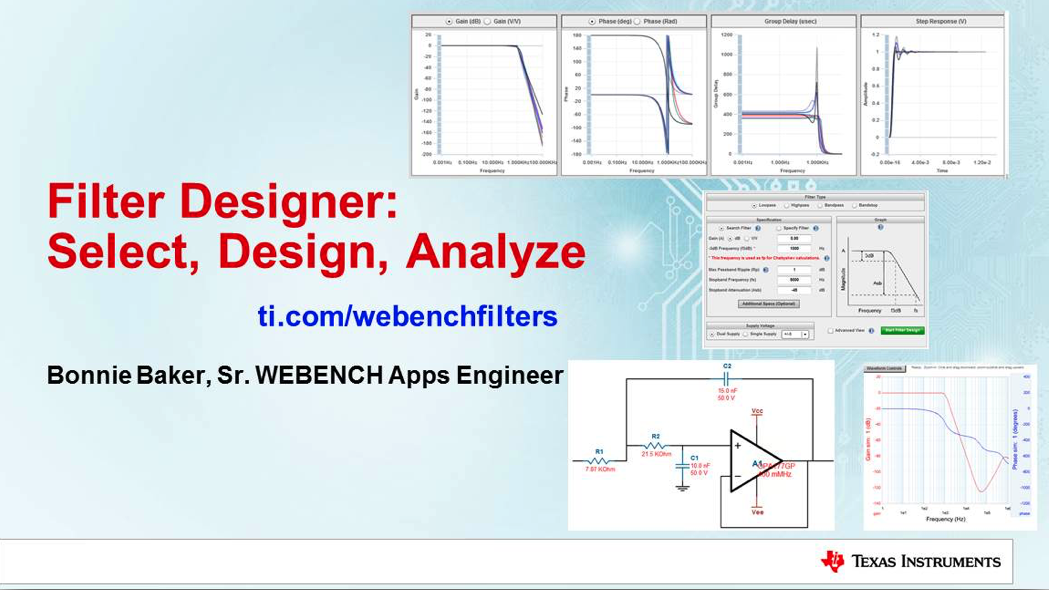

TI的Webench
NI的MultiSim
ADI的设计工具
有缘滤波器设计工具
常用口袋仪器中的滤波器简易实现方式

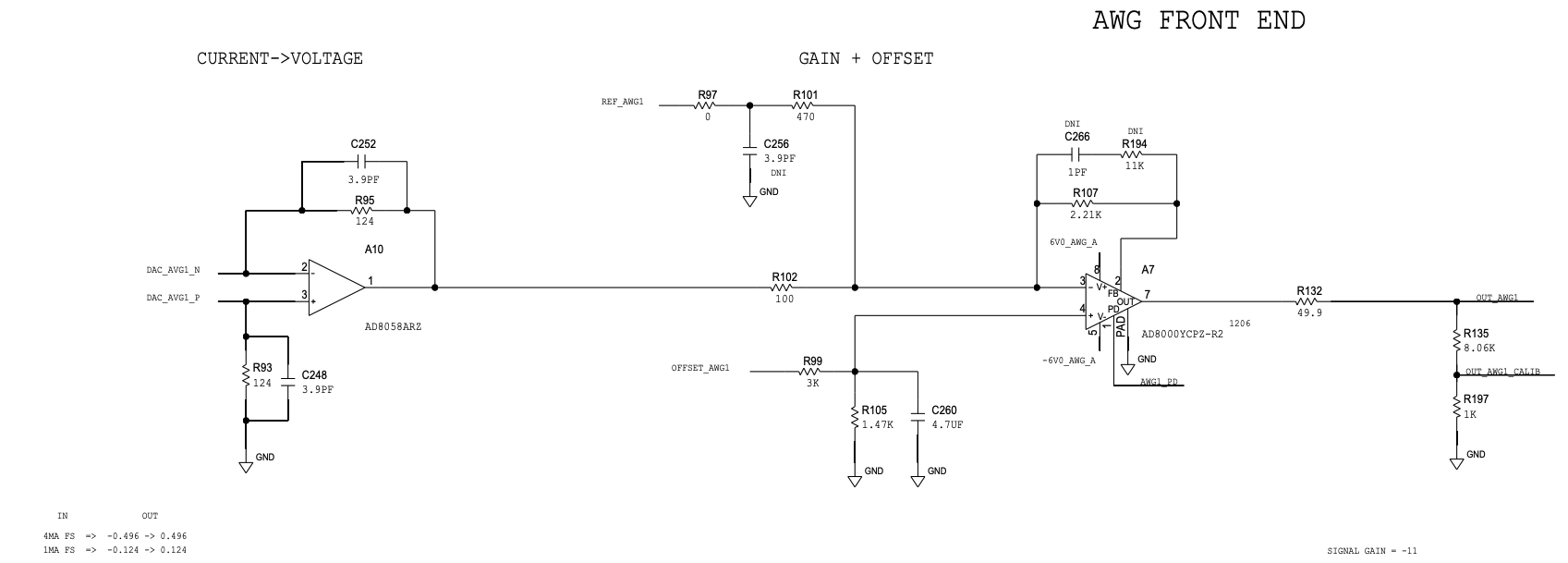

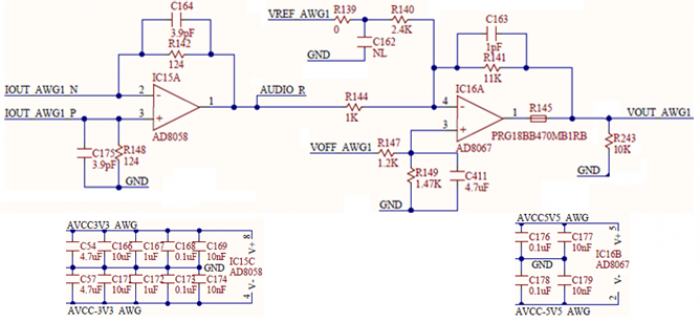

ADI的M2k

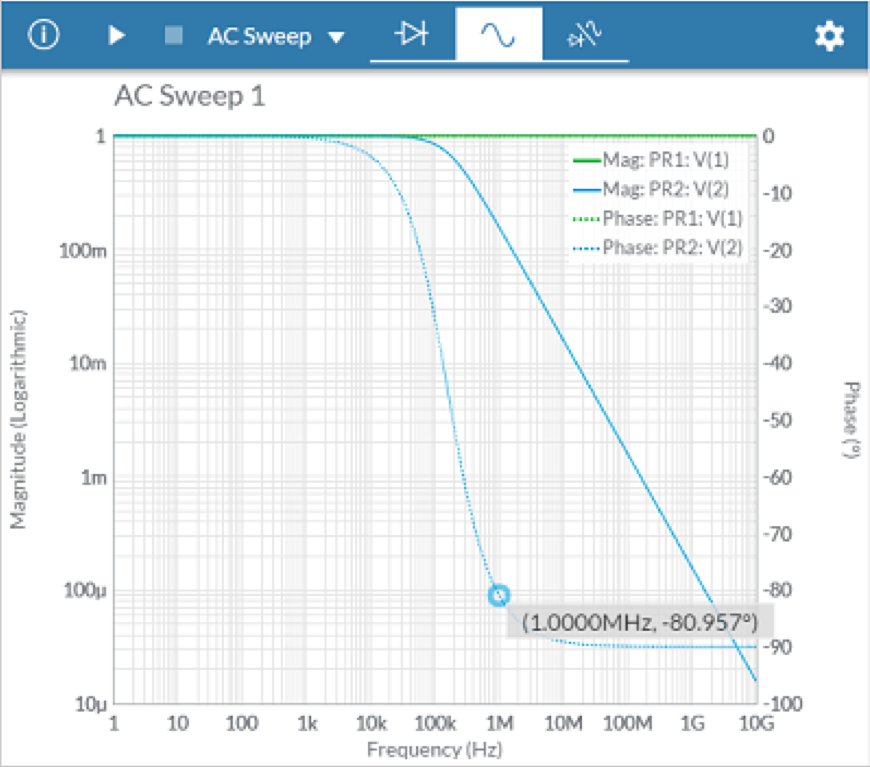

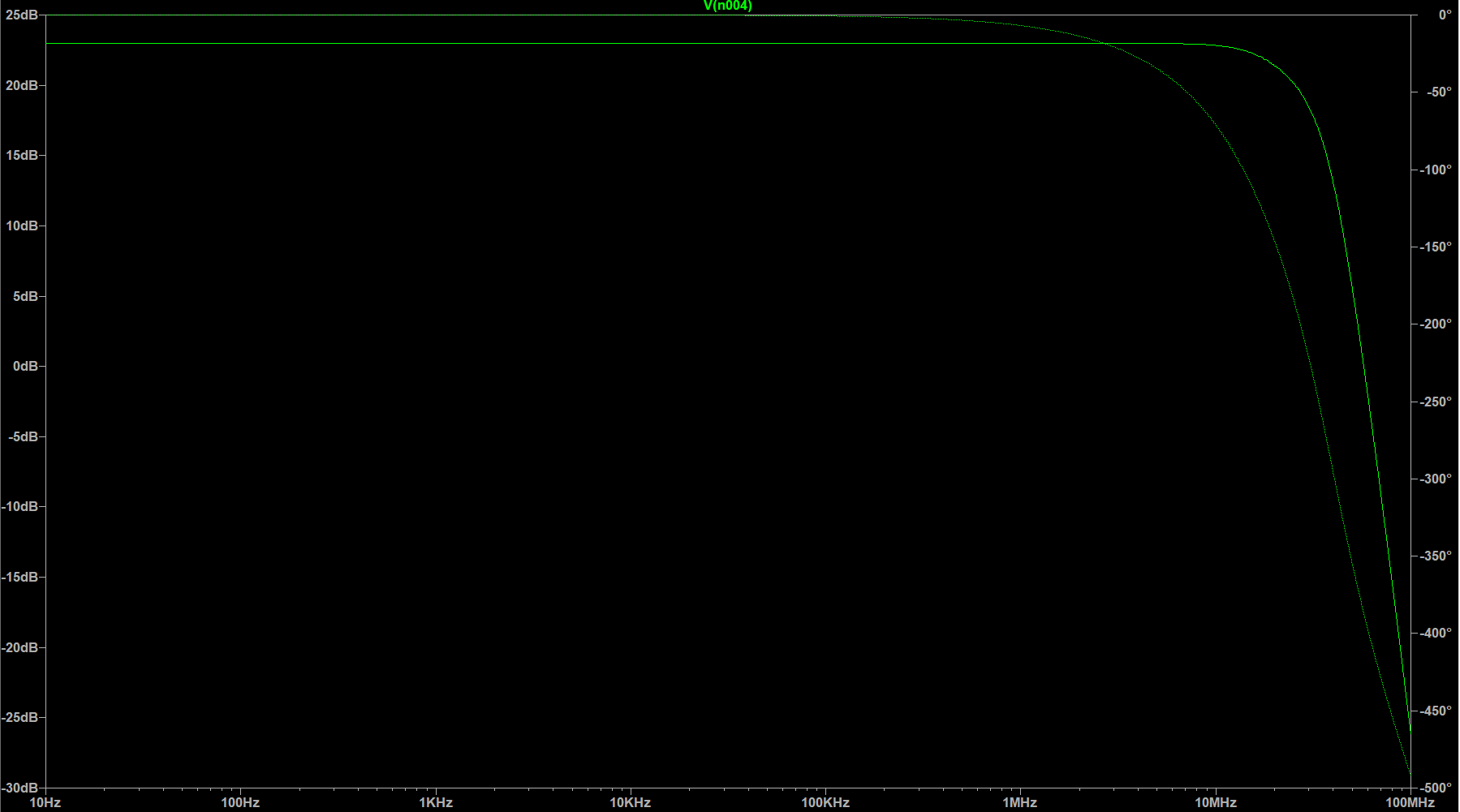

仿真结果
NI的AD2
参考文档
