ADA4817 - 低噪声、1 GHz FastFET 运算放大器

脑图

厂商

Analog Devies Inc

官网链接

数据手册

用户手册

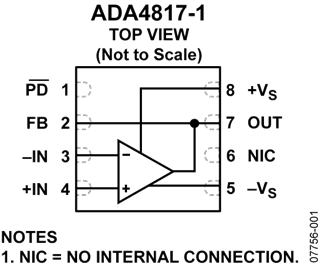

功能框图

概述

ADA4817-1（单通道）和ADA4817-2（双通道）FastFET™放大器是具有FET输入的单位增益稳定、超高速电压反馈型放大器。这些放大器采用ADI公司的专有超快速互补双极性(XFCB)工艺进行开发，这一工艺可使放大器实现超低的噪声（4 nV/√Hz；2.5 fA/√Hz）和极高的输入阻抗。

1.3 pF输入电容、低噪声(4 nV/√Hz)、低失调电压（最大值2 mV）以及1050 MHz −3 dB带宽，使ADA4817-1/ADA4817-2非常适合数据采集前端以及宽带跨导应用，如光电二极管前置放大器等。

ADA4817-1/ADA4817-2具有5 V至10 V的宽电源电压范围，可采用单电源或双电源供电，适合包括有源滤波和ADC驱动在内的多种应用。

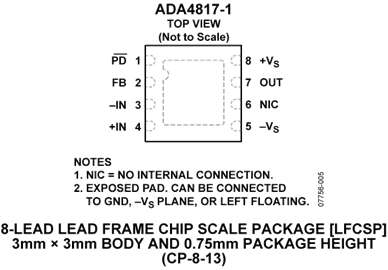

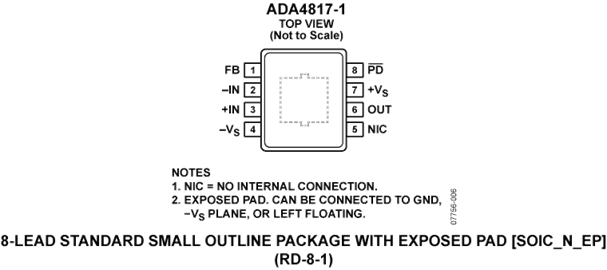

ADA4817-1采用3 mm × 3 mm 8引脚LFCSP和8引脚SOIC封装，ADA4817-2采用4 mm × 4 mm 16引脚LFCSP封装。这些封装都采用低失真引脚排列，可以改善二次谐波失真，并简化电路板布局。此外，这些封装都具有裸露焊盘，提供到达印刷电路板(PCB)的低热阻路径，可实现更有效的热传输，并提高可靠性。这两款产品均可在−40°C至+105°C的扩展工业温度范围内工作。

特性

高速

−3 dB带宽（G = 1，RL = 100 Ω）：1050 MHz

压摆率：870 V/μs

0.1%建立时间：9 ns

输入偏置电流：2 pA（典型值)

输入电容

共模电容：1.3 pF（典型值）

差分模式电容：0.1 pF（典型值）

低输入噪声

电压噪声：4 nV/√Hz （100 kHz时）

电流噪声：2.5 fA/√Hz（100 kHz时）
