ADG612 - 1 pC的超低电荷注入、100 pA的泄漏电流/CMOS、±5 V/5 V/3 V、四通道单刀单掷开关
供应商
Analog Devices Inc
官网链接
数据手册
功能框图
产品图片
概述
ADG611、ADG612和ADG613均为单芯片CMOS器件,内置四个独立可选的开关。+25ºC时,这些开关提供1 pC的超低电荷注入和100 pA的泄漏电流。
上述器件的额定电源电压为±5 V、5 V和3 V,均内置四个独立的单刀单掷(SPST)开关。ADG611与ADG612的唯一不同是数字控制逻辑相反。ADG611开关的接通条件是相关控制输入为逻辑低电平,而ADG612开关接通则要求逻辑高电平。ADG613有两个开关的数字控制逻辑与ADG611相似,但其它两个开关的控制逻辑则相反。
当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。ADG613为先开后合式开关。ADG611/ADG612/ADG613均提供小型、16引脚TSSOP封装,ADG611还提供16引脚SOIC封装。
特性
1 pC电荷注入
±2.7 V至±5.5 V双电源供电
+2.7 V至+5.5 V单电源供电
汽车应用温度范围:–40°C至+125°C
泄漏电流:100 pA(最大值,25°C)
导通电阻:85 Ω
轨到轨开关工作
快速开关时间
16引脚TSSOP和SOIC封装
典型功耗:<0.1 μW
TTL-/CMOS兼容型输入

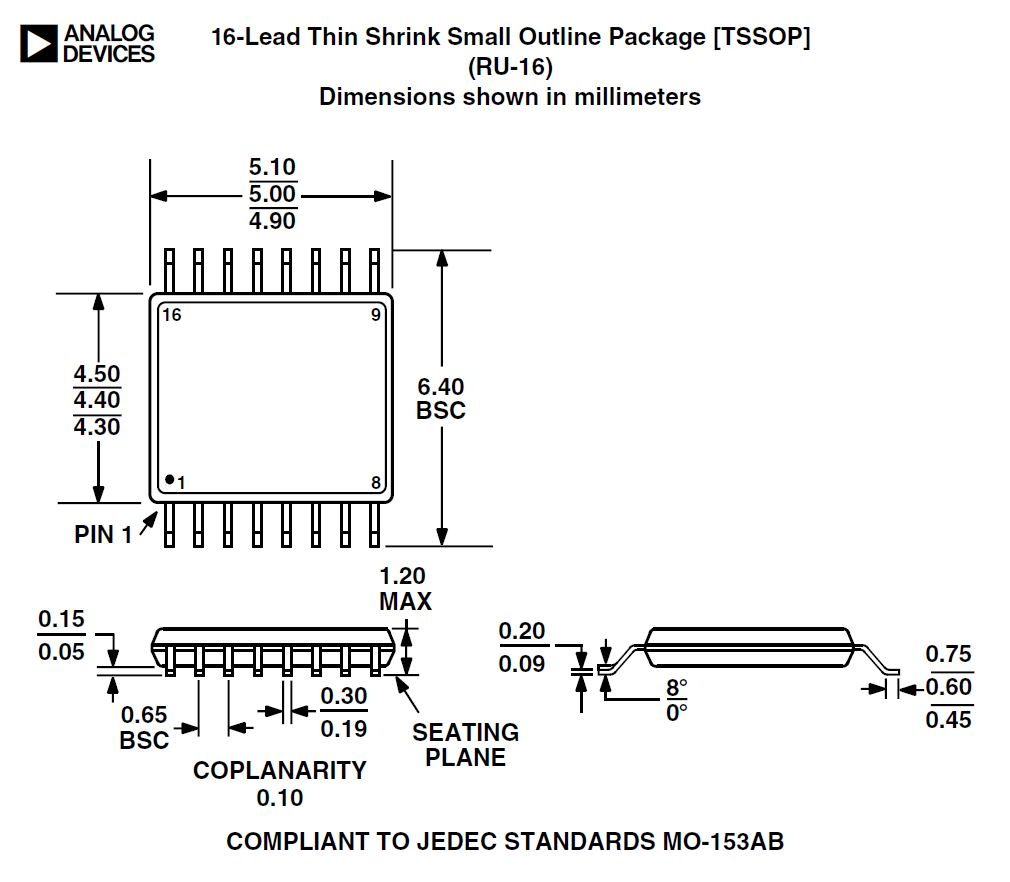

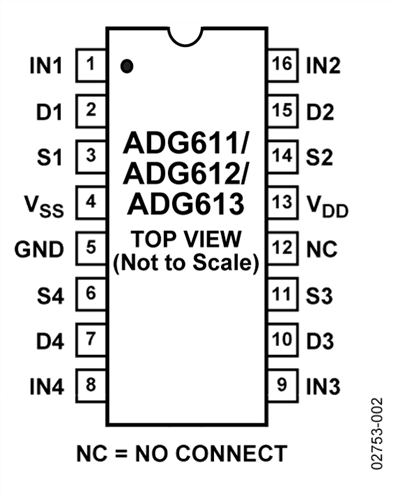

封装
16-Lead TSSOP
产品聚焦
超低电荷注入(典型值1 pC)
±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。
汽车应用温度范围:−40°C至+125°C。
小型、16引脚TSSOP和SOIC封装。
应用
自动测试设备
数据采集系统
电池供电系统
通信系统
采样保持系统
音频信号路由
继电器替代方案
航空电子
设计文档
SPICE模型
开关和多路复用器产品选型指南
应用于
Digilent 的Analog Discovery II
