AD9740属于全新的TxDAC第三代系列，是10位分辨率产品。新系列产品包括AD9744（14位）、AD9742（12位）和AD9740（10位）高速TxDAC转换器，最大采样速率为210 MSPS。该系列与前两代产品（AD9764/AD9762/AD9760和AD9754/AD9752/AD9750）引脚兼容，但性能更高、功耗更低。

此TxDAC系列产品针对通信系统的发射信号路径进行了优化。包括前两代产品在内的所有器件都采用相同的接口选项、小型封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD974x系列比前两代产品功耗更低，三款转换器均适合便携式和低功耗应用。

宽带通信传输通道

直接IF

基站

无线本地环路

数字无线电链路

直接数字频率合成器(DDS)

引脚兼容的TxDAC产品系列

工业标准28引脚SOIC和TSSOP封装

SFDR：73 dBc（至奈奎斯特频率，20 MHz输出，210 MSPS）

数据格式：二进制补码或标准二进制

功耗：135 mW (3.3 V)，15 mW（省电模式）

功能框图

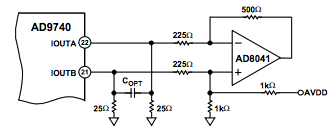

应用框图

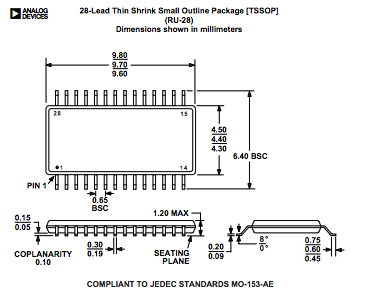

封装图片

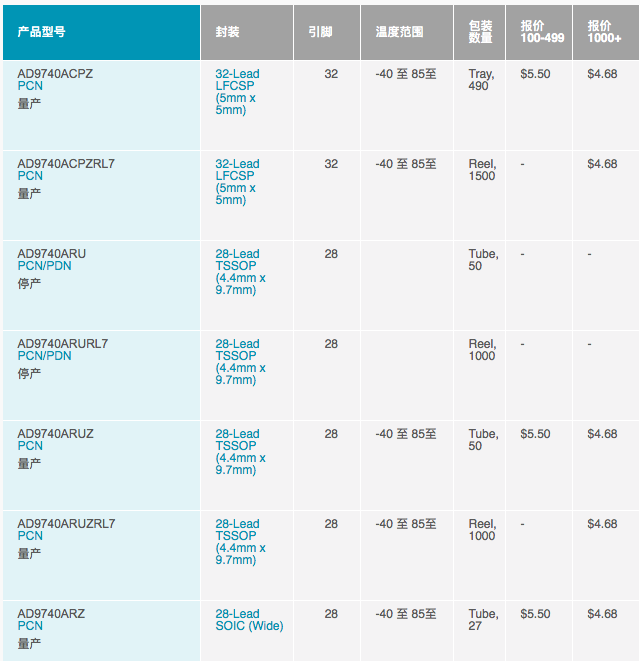

价格
