免费使用的一些滤波器设计工具
很简单但很实用的电路仿真小程序
学习模拟电路、数字电路的最佳辅助工具
内嵌在网页里的小程序
附带丰富的标准电路,并给出了其波形图
可以自己创建电路
也支持Mac、Windows下载安装使用
小程序版本
强力推荐:网页版本的滤波器工具

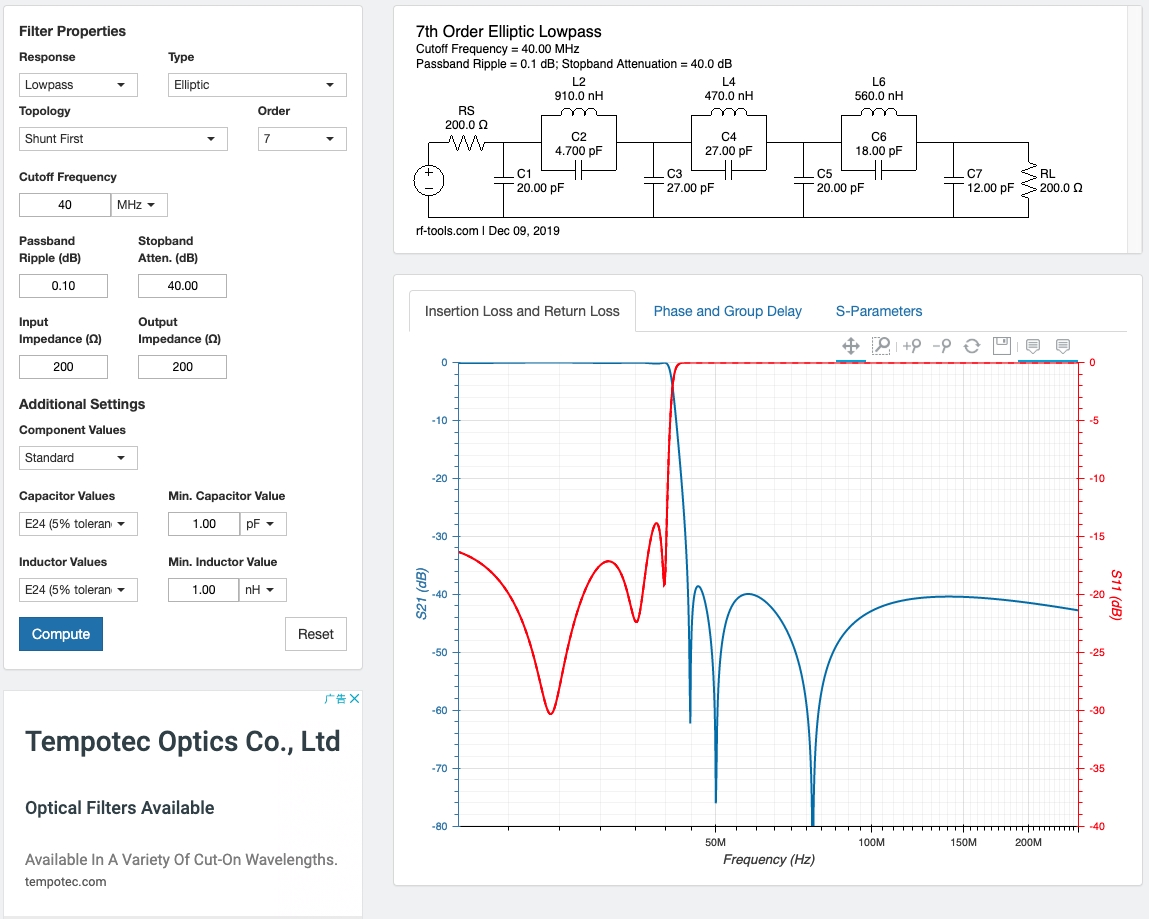

LC滤波器设计工具
在网页里就可以使用
功能非常强,可以选择各种类型、输入/输出阻抗以及所用器件的精度等
有响应曲线,并有标准值的器件选项

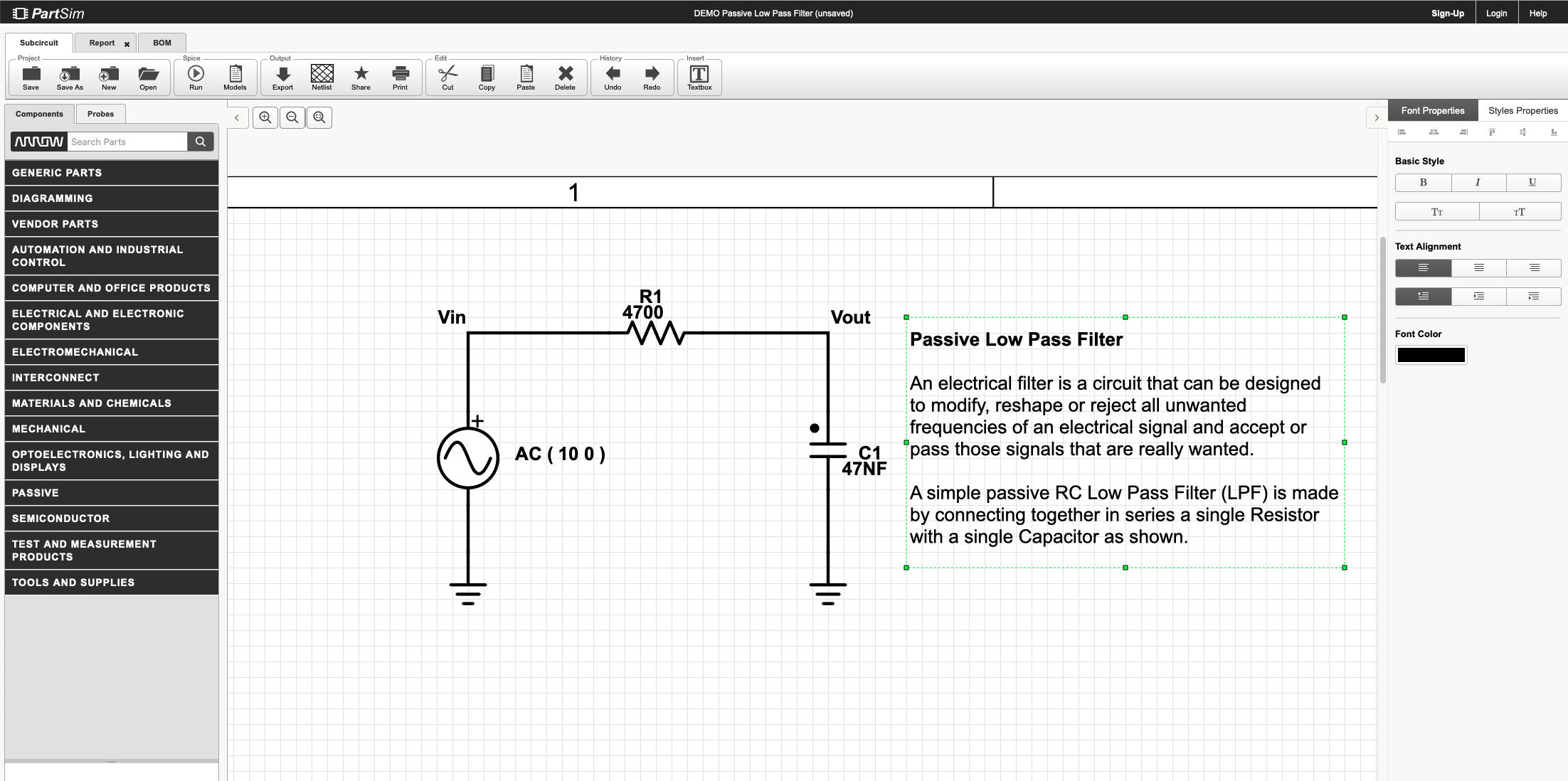

被Arrow收购的ParSim
网站链接
运行在浏览器中
免费使用
可做各种电路仿真功能
可以直接调用Arrow分销的所有器件
来自Mentor的基于云的免费电路仿真工具
SystemVison Cloud
Mentor旗下的一款基于云服务的免费仿真软件
可以仿真模拟电路、数字电路、混合电路乃至机电电路
已经有27000多个参考设计可以供参考
Windows下的免费滤波器软件
Filter Wiz Lite
可以设计有源滤波器
低通滤波器
高通滤波器
带通滤波器
抗混叠滤波器
可以查看不同滤波器的响应曲线

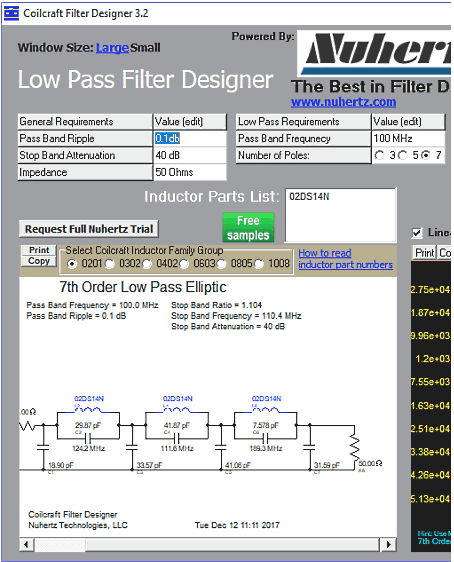

Coilcraft Filter Designer
低通滤波器设计
可选拓扑
可选择最少电感
可选用最少电容
可更换器件封装和极点数
有图形化的响应曲线

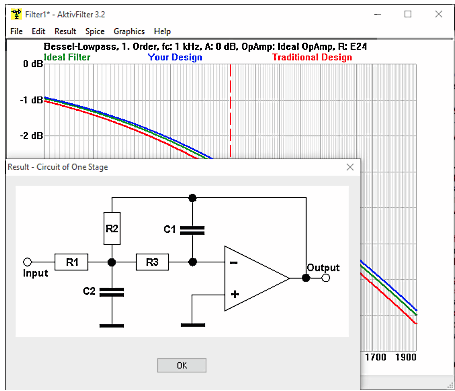

AktivFilter
可设计有源滤波器
可以根据不同的运放类型进行调节
可以查看频谱响应、器件的参数
输出结果可以保存为HTML文件

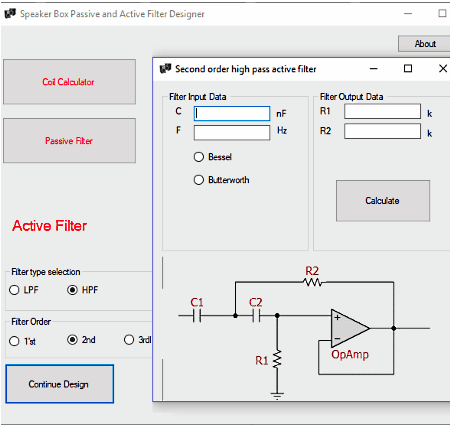

Speaker Box Filter Designer
有源滤波器/无源滤波器都可以设计
可以计算线圈的参数

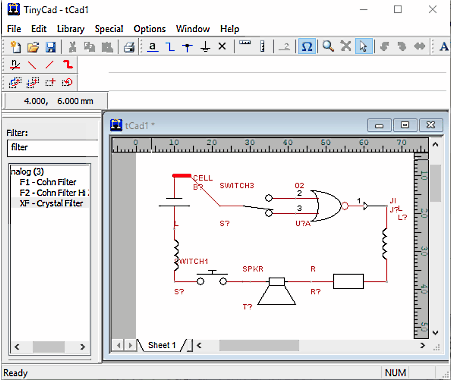

TinyCad
可以像画原理图一样进行设计,生成dsn格式的文件
但是没有频率响应的曲线
Pi Filter Designer
主要用来做低通滤波器的设计
只支持3个器件,且阻抗固定为50欧姆
有一个月免费试用的滤波器软件 - Filter Solutions
号称滤波器设计软件中最好的,功能非常强大,但收费也很贵,如果临时用一下的话,可以用其一个月免费的版本
模拟器件厂商提供的滤波器设计工具

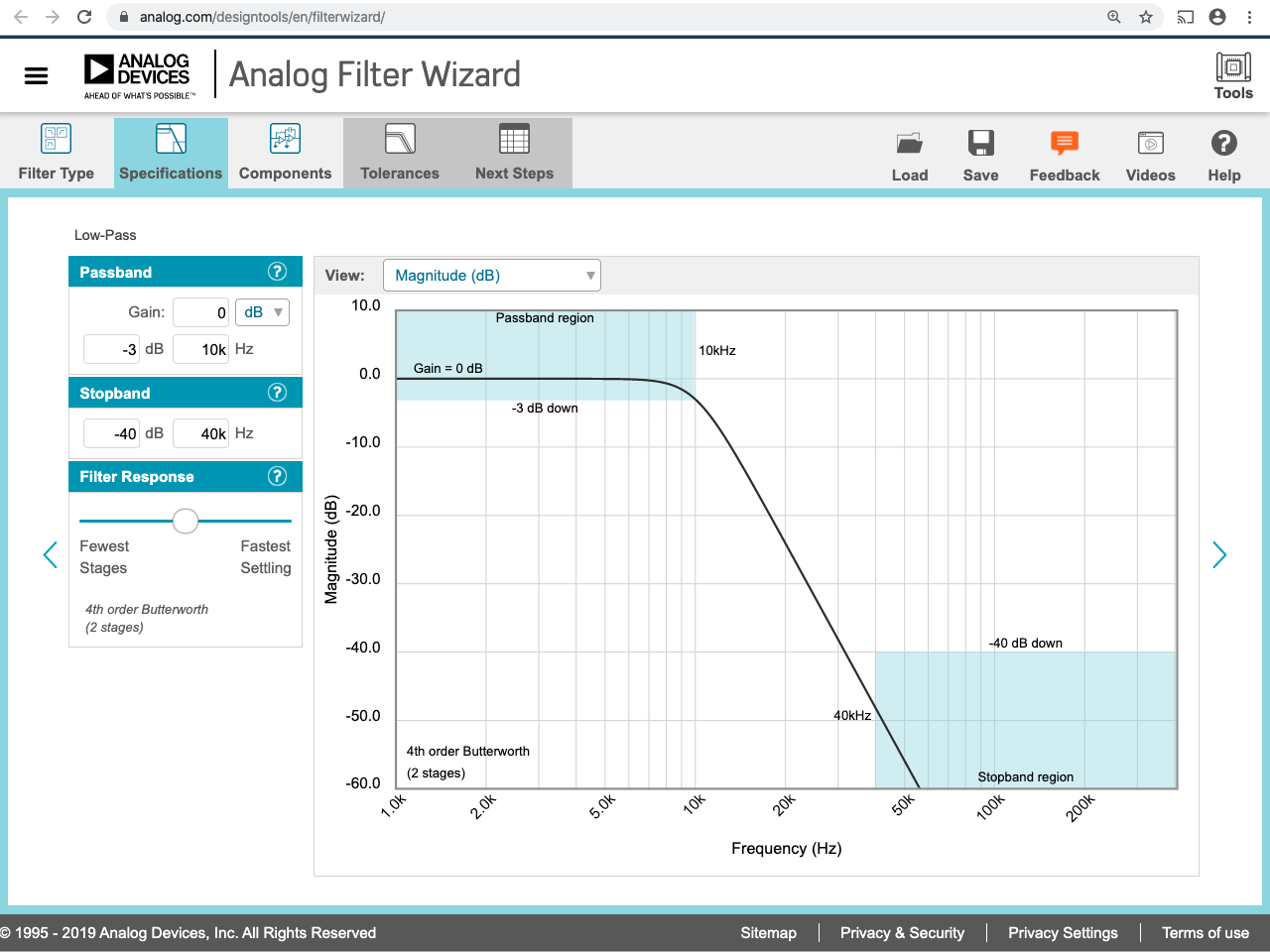

Analog Devices的Filter Wizard

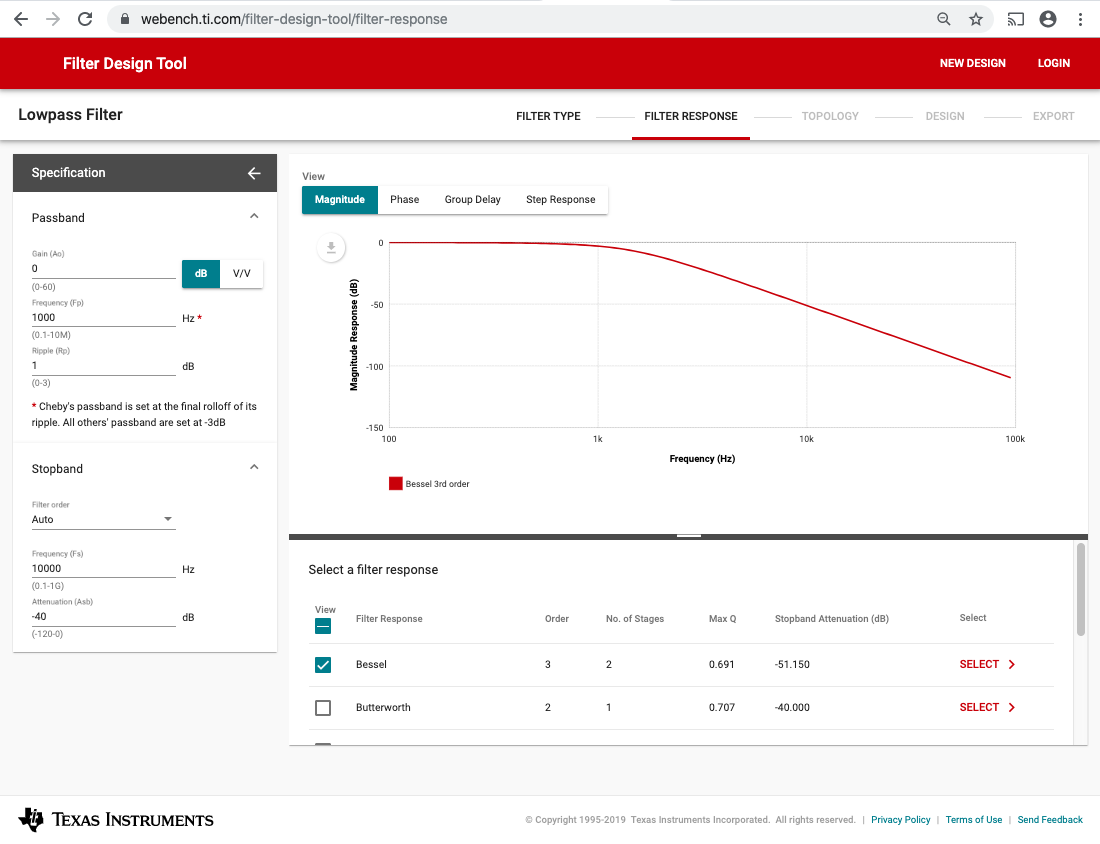

TI的滤波器设计工具
文章
模拟滤波器基础
