Altera FPGA开发板参考设计
MAX10系列
小脚丫STEP-MAX10
厂商：苏州思得普信息科技有限公司

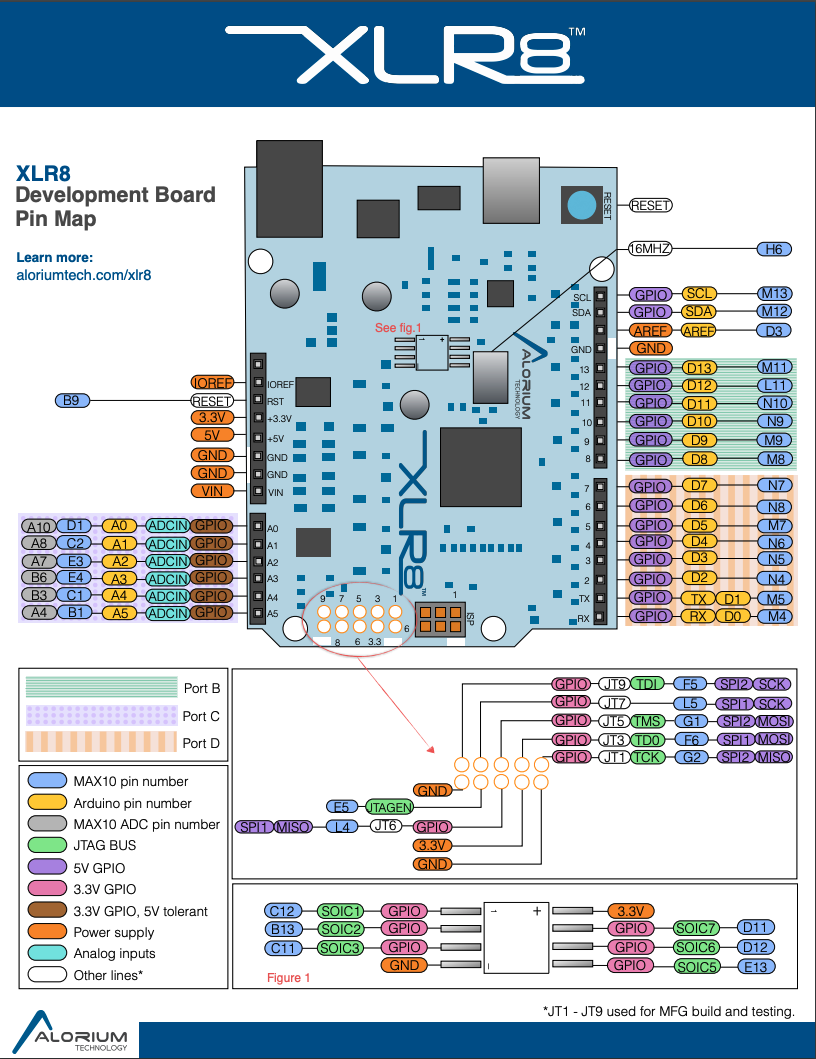

Alorium推出的基于Altera MAX10 FPGA的Arduino控制板
主要器件
FPGA：Intel的MAX10M08SAU169C8G
USB转串口：FTDI的FT230XQ
电源：ADI的LT1963EST-3.3
主要功能
生产厂商 - Alorium
Arduino官方推出的MKR VIDOR4000
主要器件
Intel Cyclone 10 FPGA
Microchip的SAMD21
U-Blox NINA W102模块 - 用的是ESP32
64Mb SDRAM
2MB QSPI Flash
主要功能

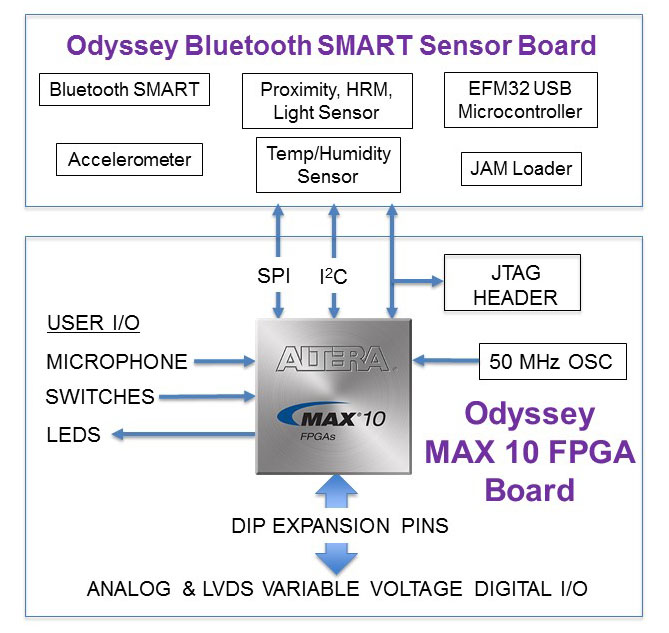

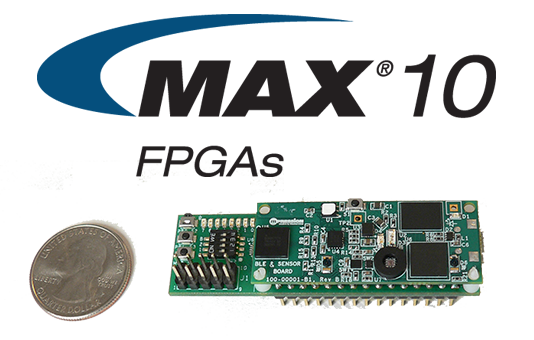

Odyssey MAX® 10 FPGA & BLE 传感器套件
主要器件
MAX10M08
EFM32 MCU
蓝牙模块
传感器 - 接近、光线、 加速度计、温湿度、Mic
支持 NIOS II 32位嵌入式软核
主要功能
制造厂商 - Macnica/骏龙科技
核心器件
MAX10M08SAU169C8G
64Mb SDRAM
基于FT2232H的USB下载
主要功能
制造厂商 - Trenz Electronic
MAX10 FPGA开发板
主要器件

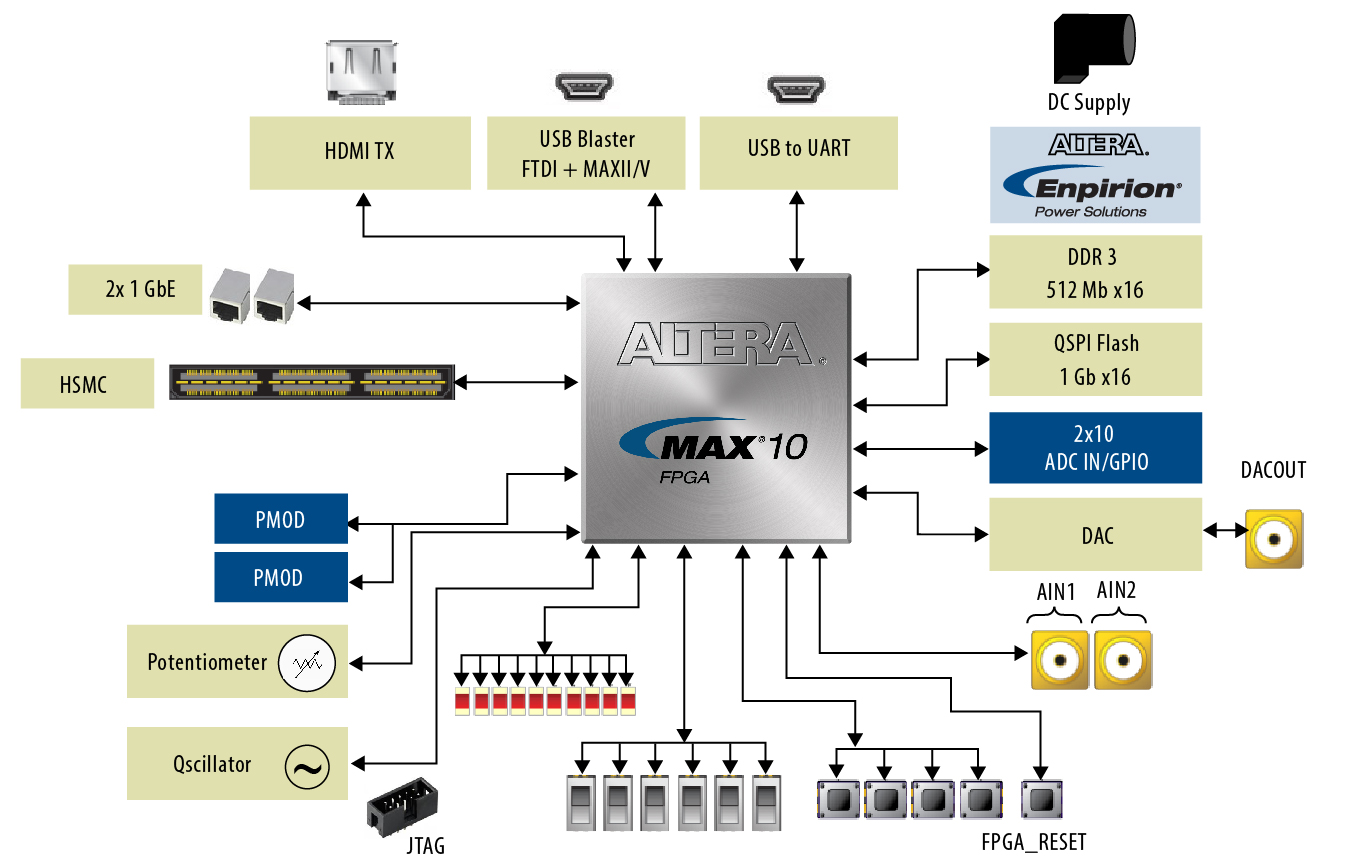

MAX 10 FPGA (10M50D, dual supply, F484 package)
电源
Enpirion® EN2342QI
4A PowerSoC voltage-mode synchronous step-down converter with integrated inductor
Enpirion EN6337QA
3A high-efficiency PowerSoC DC-DC step-down converters with integrated inductor
Enpirion EP5358xUI
600 mA PowerSoC DC-DC step-down converters with integrated inductor
存储：
64Mx16 1 Gb DDR3 SDRAM with soft memory controller
128Mx8 1 Gb DDR3 SDRAM with soft memory controller
512Mb quad serial peripheral interface (quad SPI) flash memory
MAX II CPLD – EPM1270M256C4N (On-board USB-Blaster II)
主要功能
制造厂商 - 友晶
Maximator支持Arduino外设的FPGA入门板
主要功能
制造厂商 - Maximator
Cyclone系列
基于Cyclone10的支持RISC V的FPGA开发板
主要器件

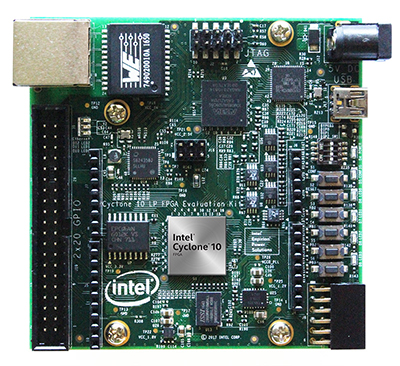

Intel Cyclone 10 LP FPGA-10CL016YU256C8G
主要功能
厂商：苏州思得普信息科技有限公司
Intel® Cyclone® 10 LP FPGA评估板
主要器件

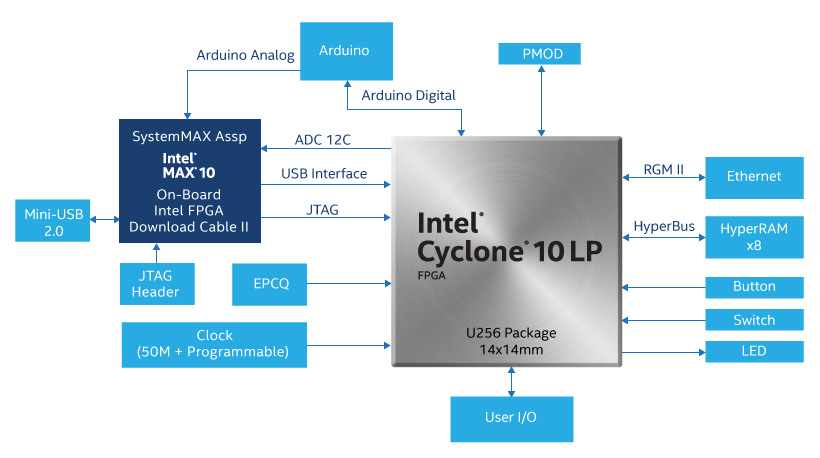

Intel® Cyclone® 10 LP FPGA: 10CL025YU256I7G with 25K LEs
电源：
EN5339QI, 3A
EN5329QI, 2A
EP5358LUI, 600mA 2 pieces
存储：128Mbit 8-bit width HyperRAM memory
10/100/1000Mbps Ethernet：Intel XWAY PHY11G PEF7071
主要功能
制造厂商 - 友晶

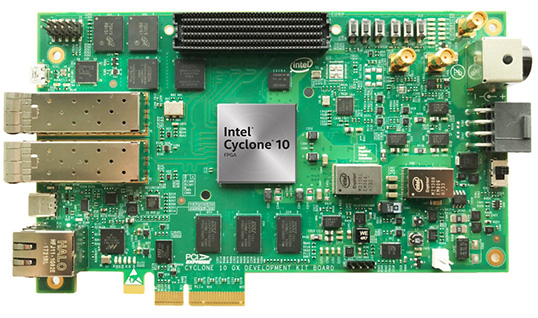

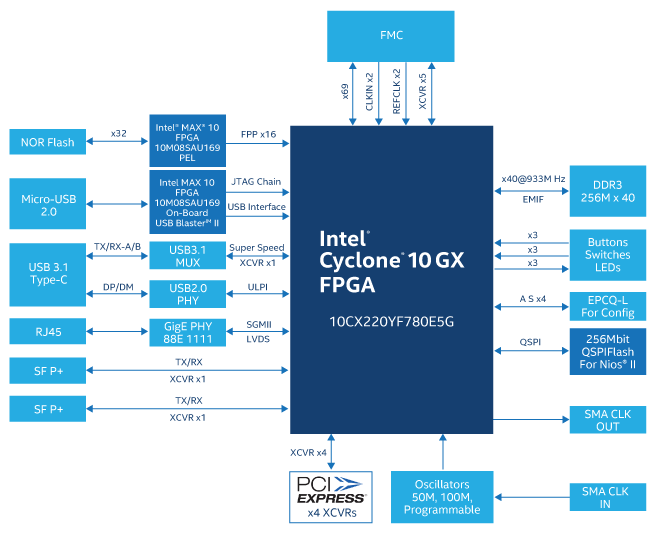

Intel® Cyclone® 10 GX FPGA开发板
主要器件
Intel Cyclone 10 GX FPGA：10CX220YF780E5G with 220K logic elements (LEs)
存储：1 channel of x40 DDR3 SDRAM at 933 MHz
10/100/1000 Base-T Ethernet port with RGMII (LVDS)
USB3.1 Type-C, supporting SuperSpeed, backward compatible with USB2.0
2 x SFP+ supporting 10GbE
主要功能
制造厂商 - 友晶

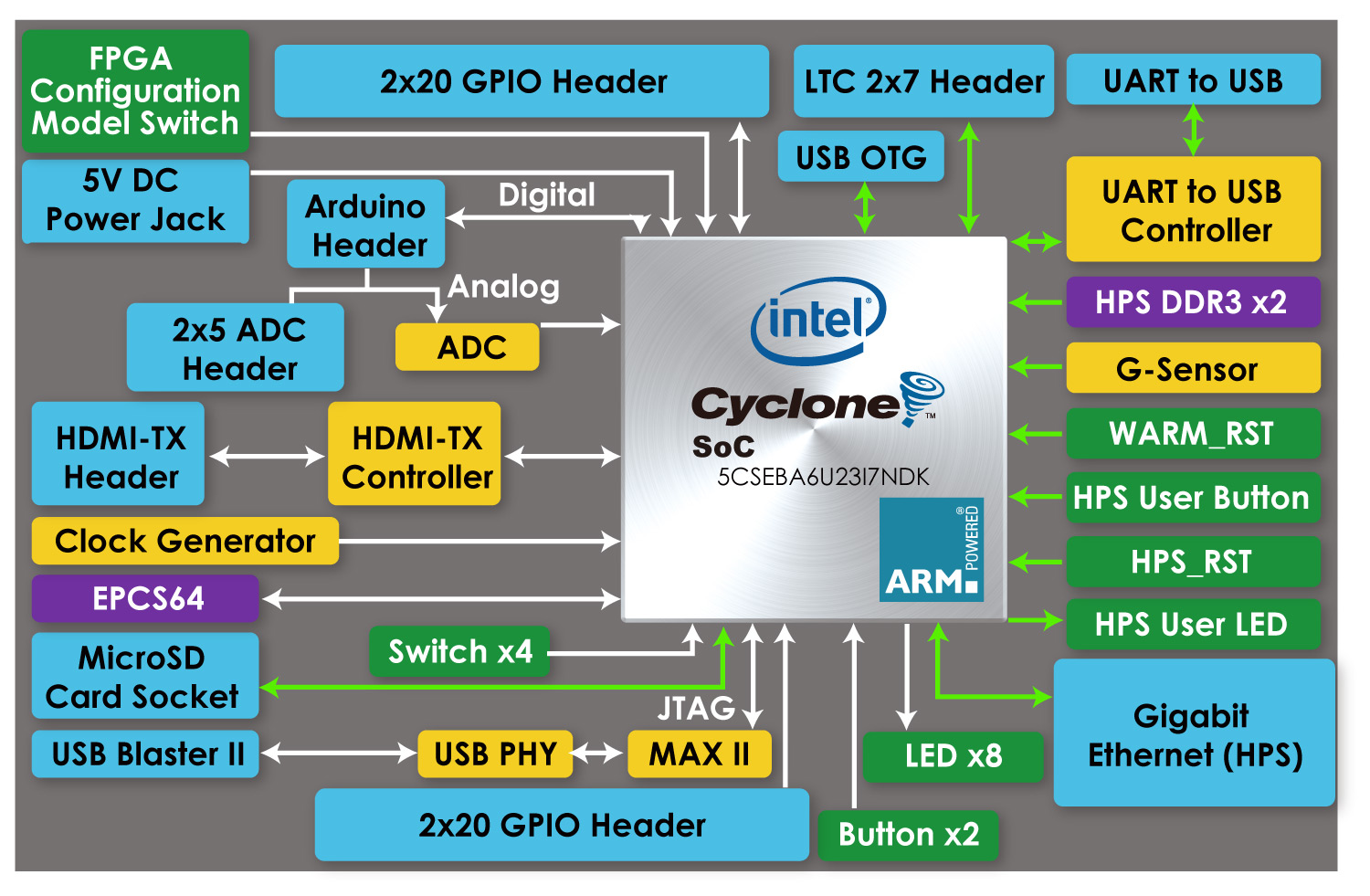

基于Cyclone V的DE10 Nano
主要器件
FPGA 器件为 Intel Cyclone® V SE 5CSEBA6U23I7NDK (110K LEs)
序列配置器件 – EPCS64 (revision B2 or later)
主要功能
制造厂商 - 友晶
详细介绍
主要器件
主要功能
CYC1000 - 基于Cyclone10的IoT开发板
核心器件
Cyclone10CL025YU256C8G
64Mb SDRAM
FT2232H的USB下载
主要功能
制造厂商 - Trenz Electronic

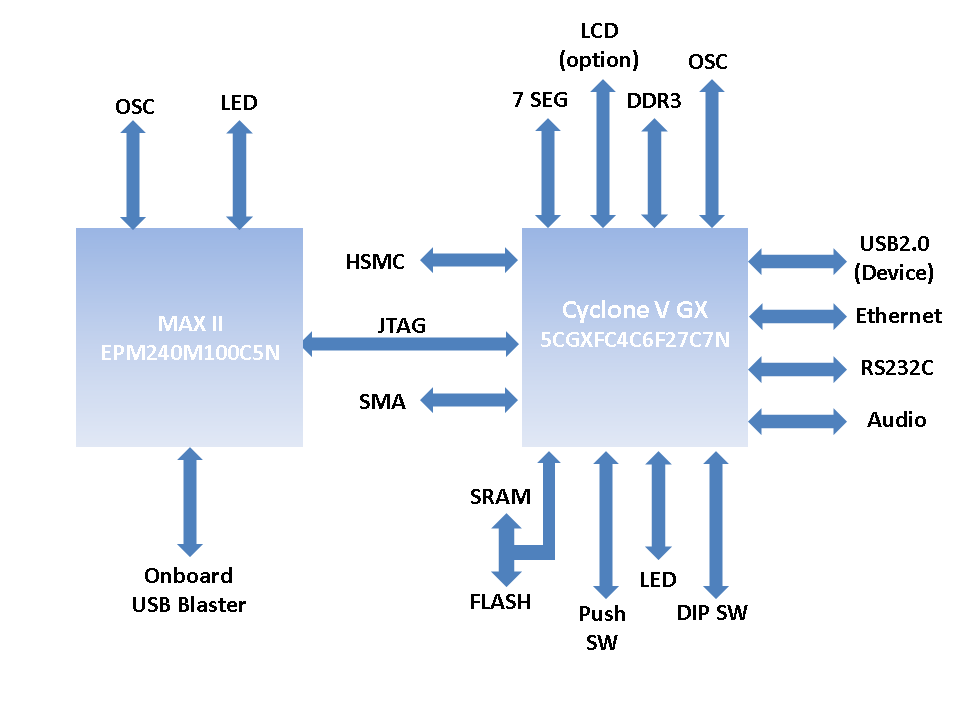

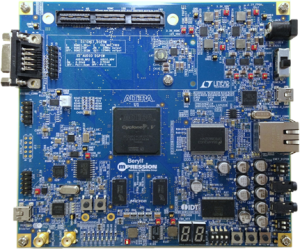

核心器件
FPGA：5CGXFC4C6F27C7N
FPGA配置：EPCS configuration device
存储器：DDR3 SDRAM / FLASH / SRAM
USB2.0: Cypress EZ-USB FX2LP™
音频：24bit Audio Codec
以太网：10/100 Ethernet
其它接口：RS232C/SMA
显示：7 segment, LEDs (8pieces for user), LCD (Option)
主要功能
制造厂商 - Macnica

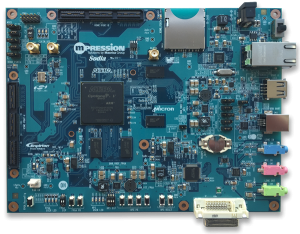

核心器件

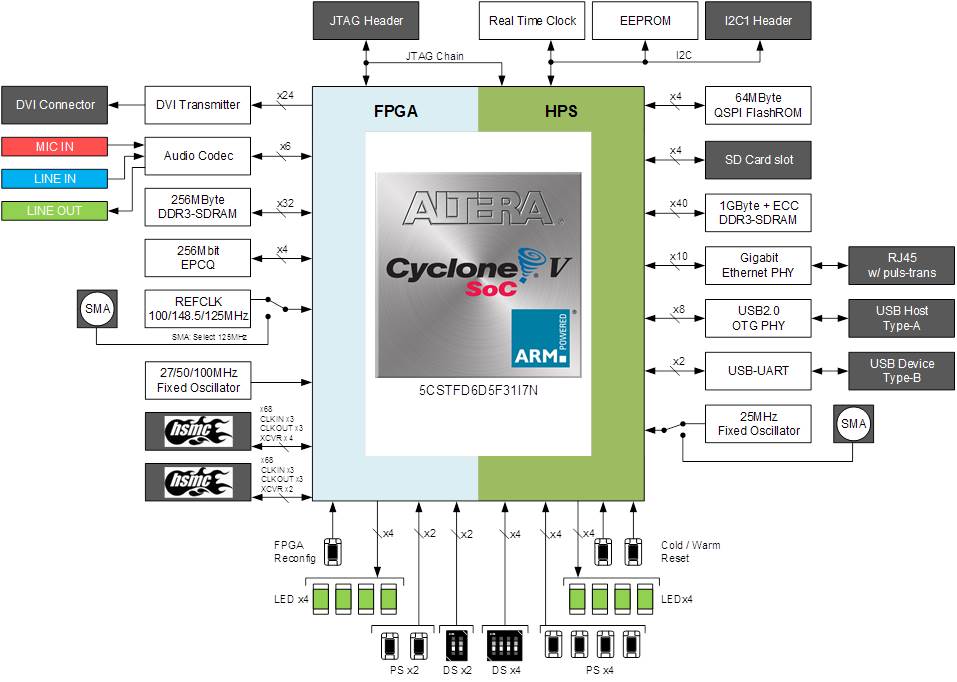

FPGA：Cyclone V ST SoC / 5CSTFD6D5F31I7N (with Dual ARM® Cortex®-A9 processor)
存储：1GB DDR3-800 40bit with ECC x1, 256MB DDR3-600 32bit x1, 64MB QuadSPI ROM x1, Configuration ROM (EPCQ256SI16N), 4kB EEPROM
接口：Gigabit Ethernet x1, USB2.0 Host x1, SD card x1, USB-UART x1, HSMC x2, DVI out x1, Audio x1 (LINE in/out, MIC in)
时钟：Si53307-B-GM, 570SCC000115DG, Si5338C-B05096-GM, 510CCB25M0000AAG, 530SC100M000DG, 530SC148M500DG
电源：EN6337QI, EN6310QI, EY1501DI-ADJ, LTC3634EUFD#PBF, LTM4625EY#PBF
其它：Real Time Clock x1, JTAG x1, LED x8, DIP Switch x6, Push switch x6, SMA for external clock x2
主要功能
制造厂商 - Macnica

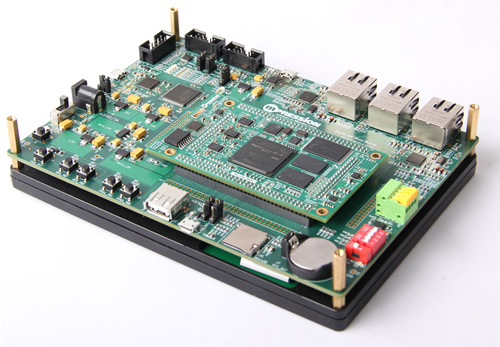

Borax SOM - System on Module with Intel® Cyclone® V SoC FPGA
电路原理图
核心器件

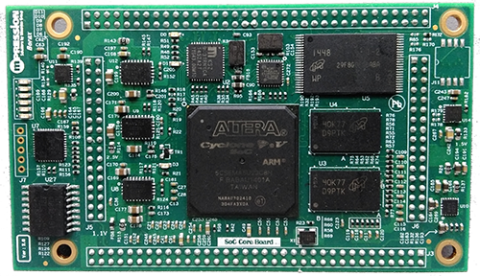

FPGA：Cyclone V SoC - 5CSEBA2C8N
存储器：MT41K128M16JT-125 - 128M x 16 bit (512MB) DDR3L SDRAM x 2， MT29F8G08ABABAWP:B - SLC 8Gb x 8 bit (16MB) NAND Flash
以太网PHY：KSZ9031RNXCA - 10/100/1000M Ethernet PHY
1339C-31SRI - RTC with XTL
USB3300-EZK - USB High Speed Host/OTG PHY
800 x 480 resolution resistive touch LCD display
主要功能
制造厂商 - Macnica

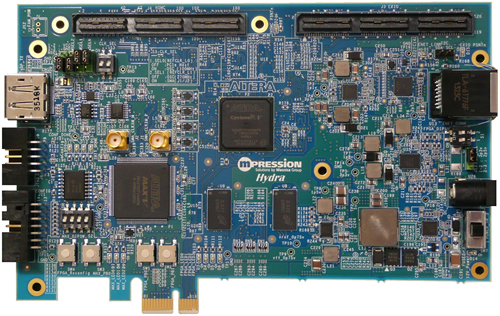

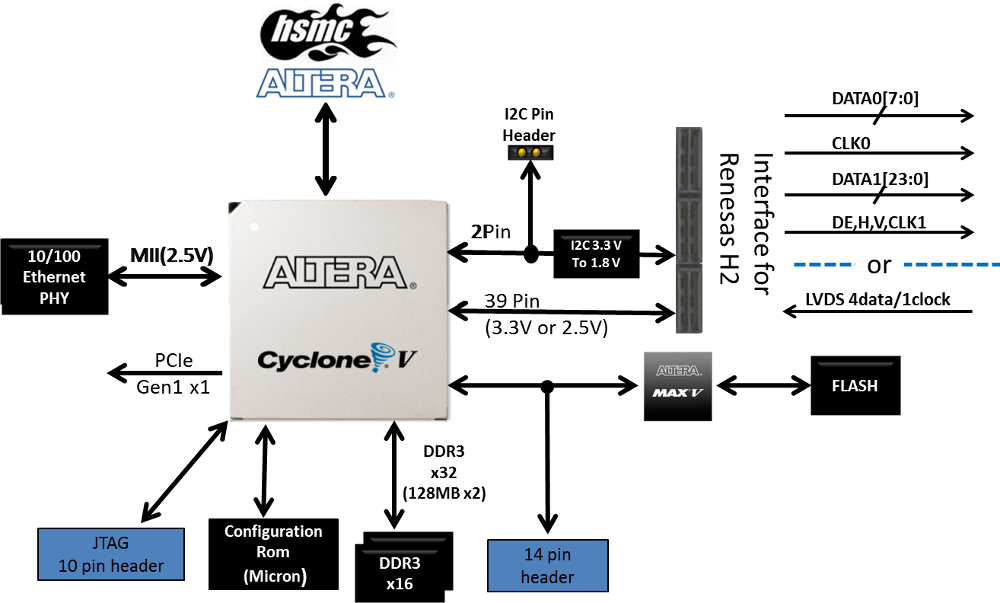

Hydra Board：Intel® Cyclone® V GX FPGA automotive infotainment extension board
核心器件
FPGA：5CGXFC7C6U19A7N (Automotive temperature grade device)
CPLD：5M1270ZT144A5N (Automotive temperature grade device)
存储器：N25Q064A13ESFA0F(Flash), MT41J64M16JT-15E IT:G (DDR3)
电源：LT3507AIUHF#PBF, LT3692AIUH#PBF, LTC3634IUFD#PBF, LTC3810IUH-5#PBF（Available for automotive device migration）
以太网PHY：DP83848HSQ/NOPB
主要功能
制造厂商 - Macnica

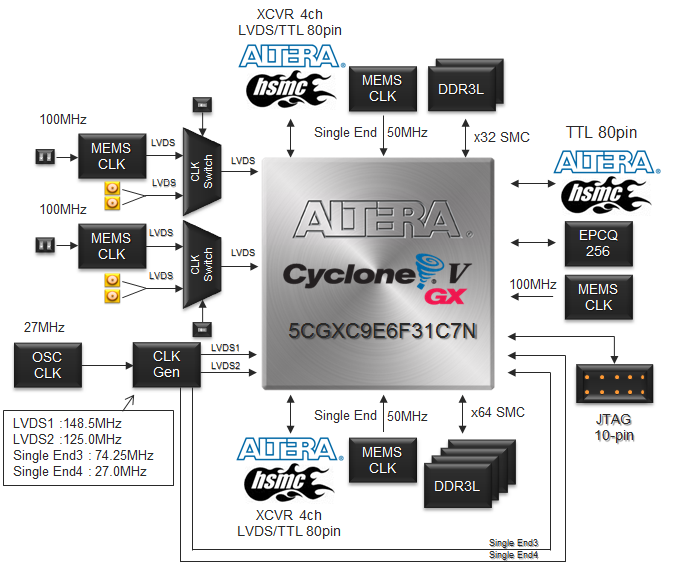

Nitro Expansion Base Board： Intel® Cyclone® V GX multi I/O board
核心器件
FPGA：5CGXFC9E6F31C7N
存储器：DDR3 SDRAM(32bit/64bit)
主要功能
制造厂商 - Macnica
