WiFi模块应用参数一览表
WiFi芯片
IT6334
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
BT
BT4.0
IT6335
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
BT4.0
IT6339带（PA）
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
BT4.0
IT6354/6
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
MIMO
BT4.0
AP6181
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
AP6210
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
BT4.0
AP6212
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
BT4.0
AP6212A
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
BT4.0
BT4.2
AP62x2
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
BT
SDIO 3.0
MIMO
BT4.0
AP6330
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
BT
BT4.0
AP6476
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
GPS
BT4.0
AP6452
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
GPS
BT4.0
BT4.2
AP6493
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
NFC
BT4.0
AP6234
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
BT
BT4.0
AP6255
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
BT4.0
BT4.2
AP6441
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
BT
NFC
BT4.0
AP6335
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
BT4.0
AP6354/6
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
MIMO
BT4.0
AP6359S
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
MIMO
BT4.0
BT4.2
RTL8188EUS、RTL8188ETV、RTL8188FTV
接口：USB
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
RTL8192DU
接口：USB
IEEE 802.11标准：IEEE 802.11a/b/g/n
所包含功能
2.4GHz Band
5.0GHz Band
MIMO
RTL8723BS、RTL8723CS/DS、RTL8703
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
BT4.0
RTL8723BU/DU
接口：USB
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
BT
BT4.0
RTL8189ES/ETV、RTL8189FTV
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
RTL8811AU
接口：USB
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
11ac
RTL8812AU
接口：USB
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
11ac
MIMO
RTL8821AU
接口：USB
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
BT4.0
RTL8821CU
接口：USB
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
MIMO
RTL8822BS
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
MIMO
BT4.0
RTL8822BE
接口：PCIE
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
MIMO
BT4.0
SSV6051
接口：SDIO
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
MT7601
接口：USB
IEEE 802.11标准：IEEE 802.11b/g/n
所包含功能
2.4GHz Band
QCA9377、QCA1023
接口：SDIO
IEEE 802.11标准：IEEE 802.11a/b/g/n/ac
所包含功能
2.4GHz Band
5.0GHz Band
BT
11ac
SDIO 3.0
BT4.0

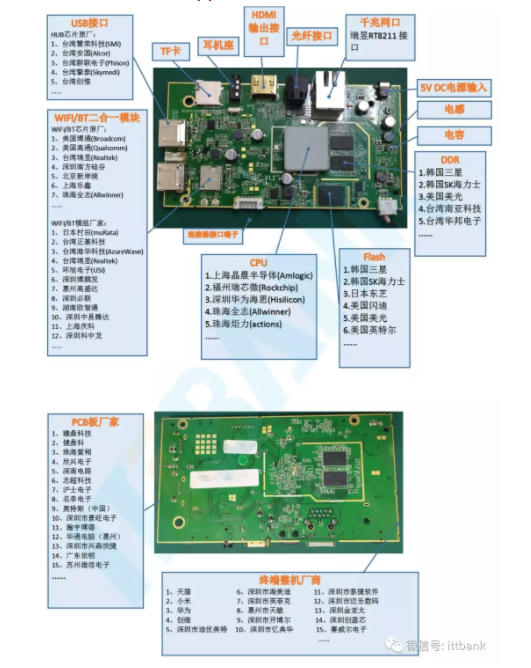

OTT盒子详细产业链全景图

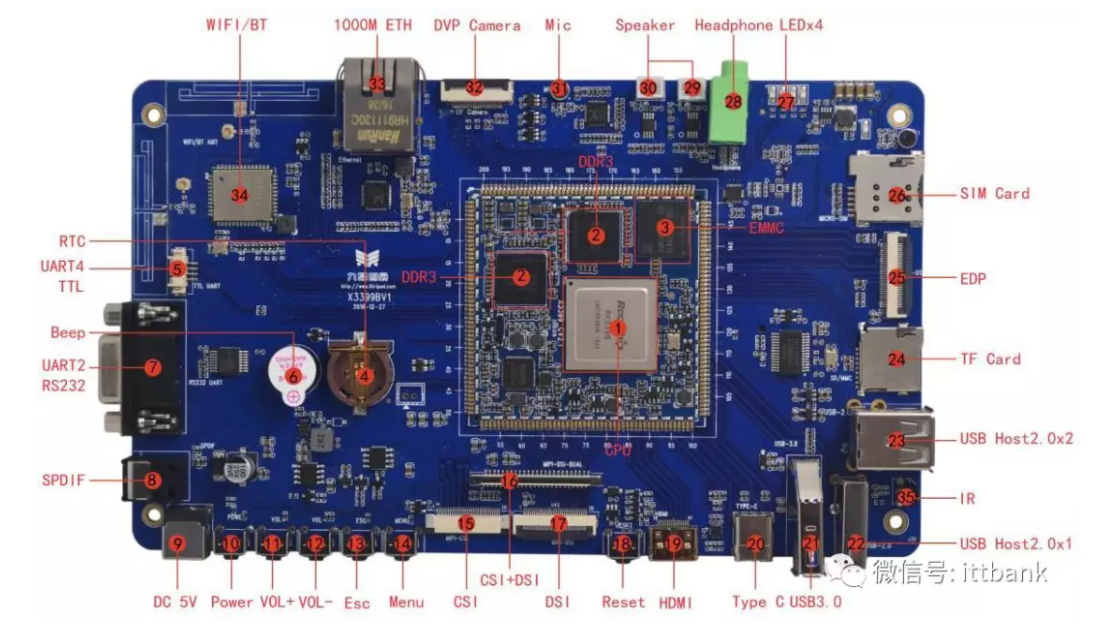

硬件接口介绍
RTC（电池座）（RTC电池座，CR1202）
后备电池用于保护断电后RTC仍然能够工作，确保系统时间不丢失。
UART（串口调试UART4，TTL电平接口）
注意，默认使用UART2作为调试串口，用户可以通过修改程序调节调试串口。
BEEP（蜂鸣器）
该蜂鸣器为有源蜂鸣器，有直流电时会鸣叫，通过三极管控制电源的导通与截止。
UART2（默认调试串口）
x3399预留一个RS232串口UART2用于调试，还有一个普通TTL串口UART4。
SPDIF（光纤输出接口）
X3399开发板上的声音不仅能通过喇叭、耳机、HDMI输出，将最真实的声音还原出来，还可以通过光纤连接线连接到带有光纤输入接口的高保真音箱，即可聆听最真实的声音。
DC座（5V DC电源输入）
X3399采用V直流电源供电，不要超过5.5V，如果电压过大，会烧坏地板上一堆外设芯片。
POWER电源按键
接上外部电源适配器后长按POWER键开机。
音量加按键（音量加，在升级时用作Reconvery建）
音量加按键在烧录时被用作Recovery键刷机时需要按下该键进入recovery模式。
音量减按键
Esc返回按键
Menu菜单按键
MIPI CSI（MIPI摄像头接口）
该接口为通用的30PIN MIPI摄像头接口，如果摄像头上接有闪光灯，可支持闪光灯的功能。
MIPI CSI+DSI（MIPI摄像头接口及DSI接口，可接双MIPI屏）
默认RK3399支持双MIPI LCD控制输出功能，它能驱动2k甚至4k屏。
MIPI DSI（接MIPI接口的屏）
RESET（复位按键）
在系统运行时，轻按RESET键开发板重启，实现硬复位功能。
HDMI输出接口
x3399开发板采用miniHDMI接口，配合miniHDMI的延长线，可以将音视频信号完美呈现在支持HDMI2.0协议的监控终端。
TYPEC（TYPEC接口，兼容OTG功能）
TYPEC接口属于一种全新标准的接口，它具有传输速率快，输出电压大，双向插入双向传输的功能。该接口不仅仅支持传统的USB OTG用于程序烧写，同步额功能，同时它还能驱动HDMI，EDP，MIPI屏，最大电压可达到20V，实现快充的功能。
USB3.0接口（USB HOST3.0接口）
USB HOST（HOST2.0J接口，RK3399自带）
USB HOST（HUB芯片扩展，两路HOST2.0J接口）
TF卡座
可以通过该通道进行TF卡升级，或存放一些多媒体文件。
EDP接口
当需要驱动MIPI接口的屏时，接该口即可。
SIM卡槽
x3399开发板的背面有一个PCIE座，它用于接PCIE接口的3G、4G通讯模块。
LED灯（四路可编程LED灯）
耳机座（耳机输出）
喇叭接口外（外置双通道扬声器）
开发板直接支持双声道2W扬声器输出。
MIC（耳麦，录音输入
摄像头接口（标准24PIN摄像头接口）
千兆网口（RT8211E接口）
WIFI/BT（AP6354 WIFI/BT二合一模块）
x3399开发板标配具有2.4G和5G双频WIFI的SDIO接口WIFI/BT模块。
红外接收头（HS0038红外一体化接收头）
这里采用HS0038B一体化接收头，它具有灵敏度高，使用方面等优点。
