Spartan边缘加速板 - 带有ESP32的Arduino FPGA Shield

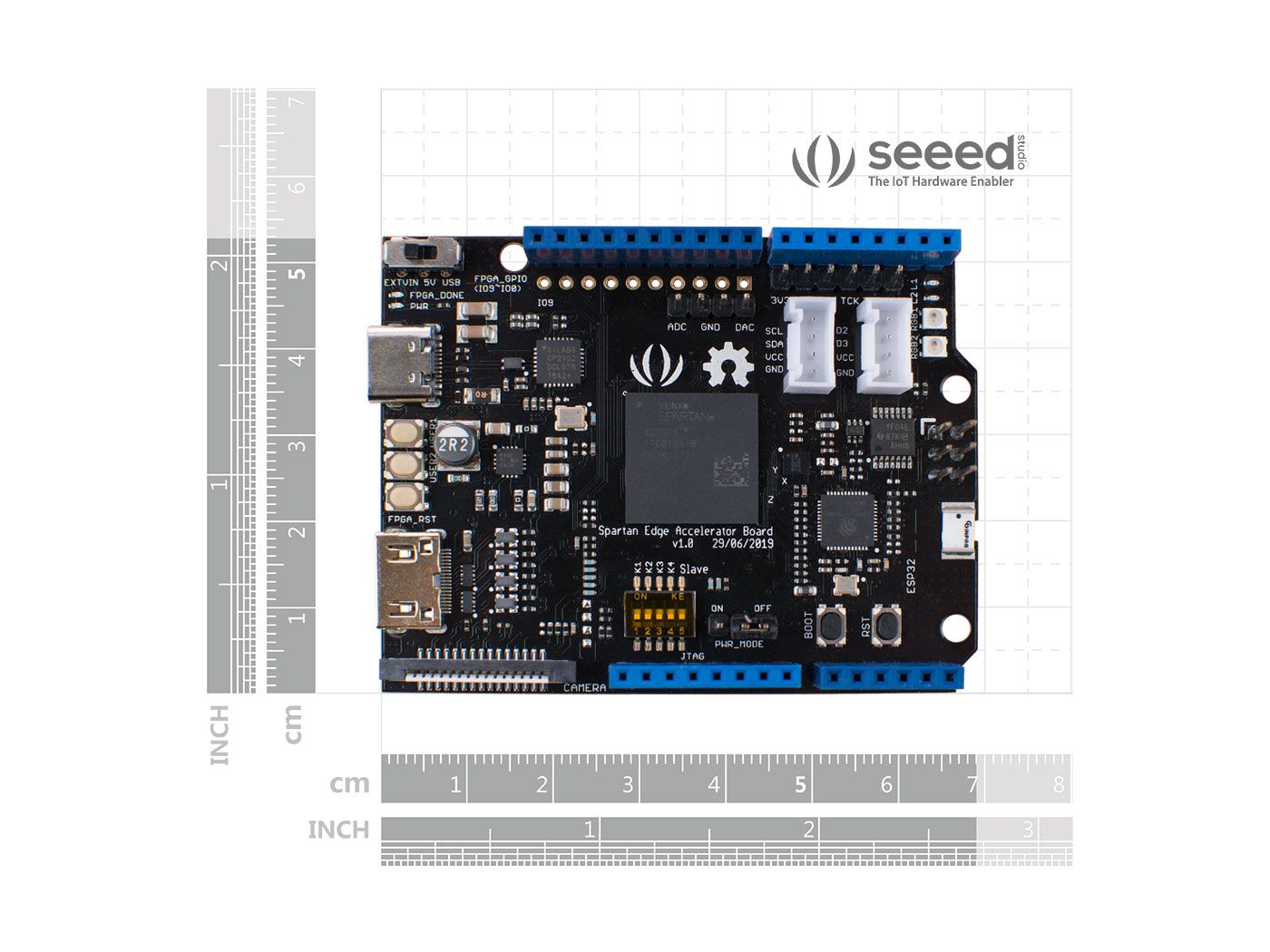

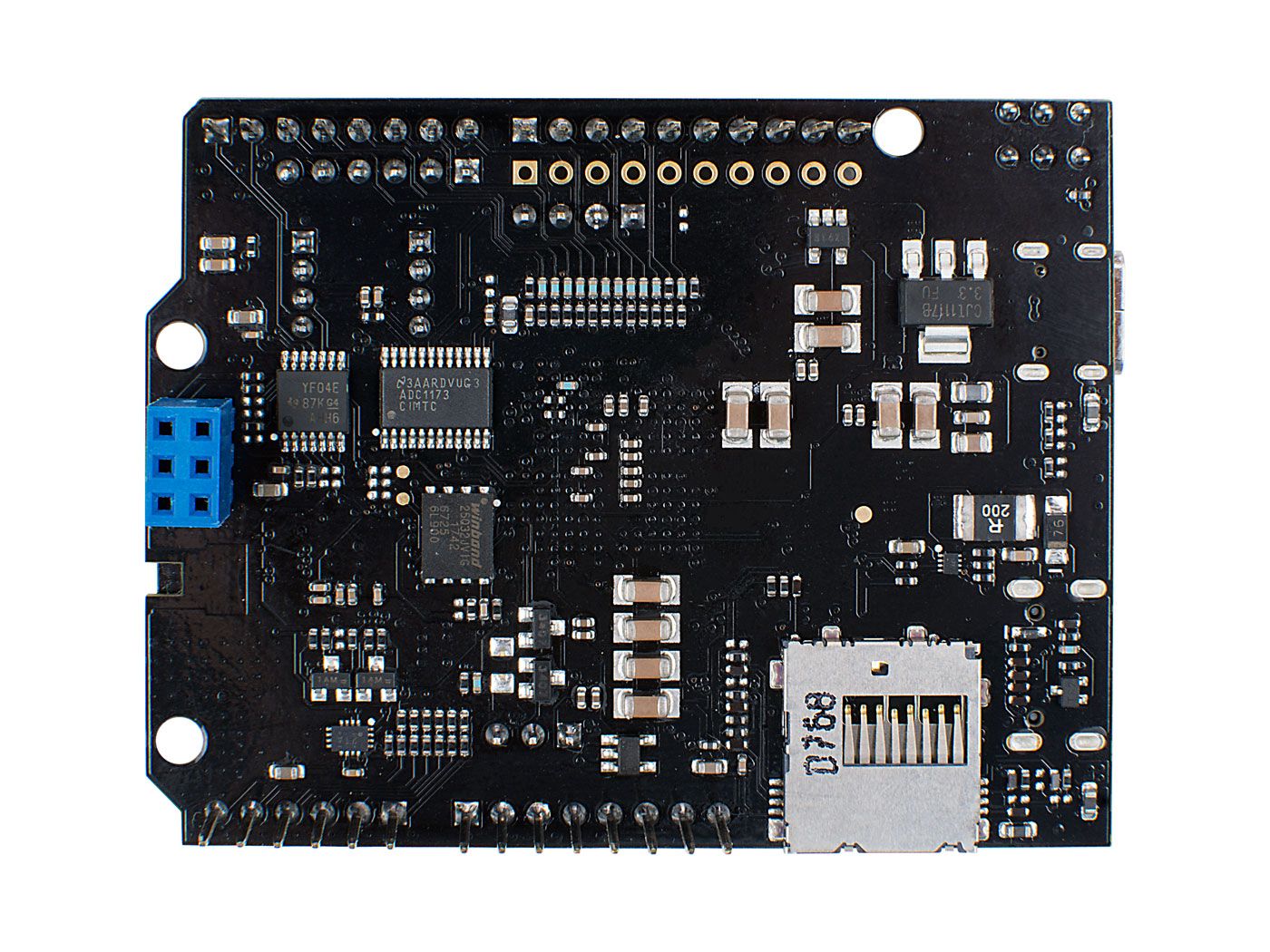

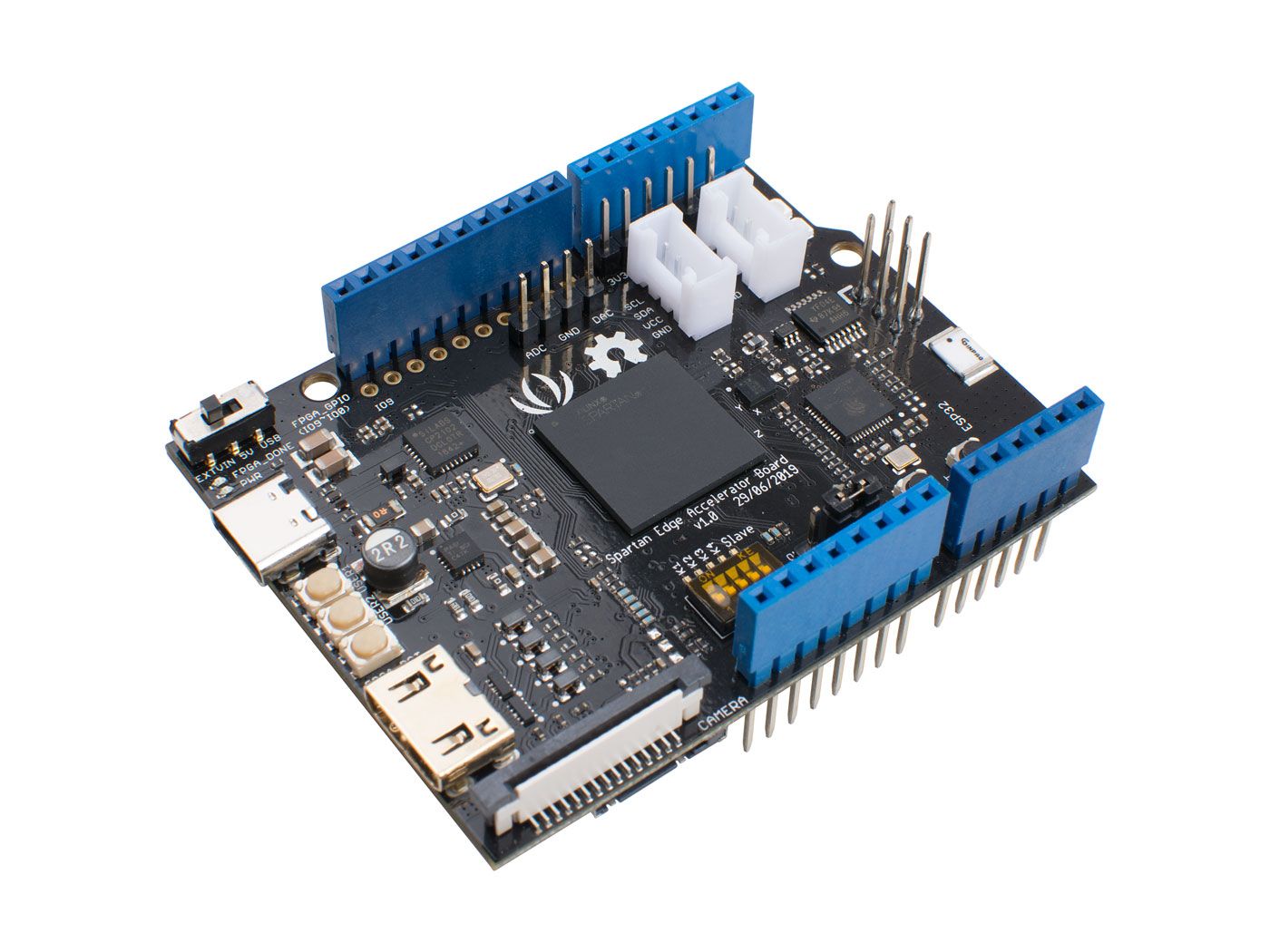

产品图片





产品说明

当谈论Arduino时，很少有人将它与FPGA联系起来。因为两者没什么共同点，坦白说，它们正好相反。

Arduino 价格便宜，易于学习，使用简单，但无法处理复杂的计算和大型项目。

FPGA 灵活且功能强大，可轻松处理复杂的计算，如音频和视频处理，但学习起来较难且非常昂贵。

如果将两者合并会发生什么呢？这将像变魔术似的！它将改变游戏规则，结合Arduino和FPGA的优点，并消除两者的缺点。这就是我们现在为您呈现Spartan Edge加速器板！

Spartan Edge Accelerator Board是Arduino UNO扩展板形状大小的Xilinx Spartan FPGA开发板。它可以与Arduino一起用作FPGA扩展板和独立的FPGA开发板。借助板载ESP32芯片，Spartan Edge加速器板还具有2.4GHz WiFi和蓝牙4.1。此外，该开发板具有丰富的外围设备和接口，具备强大的可玩性。例如8位ADC，6轴加速度计，2个RGB LED，MINI HDMI接口，CSI摄像头接口，两个Grove接口等。总而言之，它将成为制造商和业余爱好者的理想FPGA板。

产品特色

基于Xilinx的Spartan 7 FPGA

Spartan Edge加速器板是围绕Xilinx Spartan-7 XC7S15 FPGA构建的，这是一款具有成本效益但功能强大的FPGA芯片。谈到Ardunio FPGA，首先提到的是Arduino MKR Vidor 4000。与官方的Arduino MKR Vidor 4000相比，Spartan Edge加速器板具有类似的性能，但价格不到一半！ Spartan Edge加速器板可以高达100Mhz的时钟速度运行，并提供12.8K逻辑单元，360Kb Block RAM。驾驶相机或HDMI显示器只是小菜一碟。除了我们突破XC7S15的10个用户可编程I / O引脚外，您还可以将它们配置为PWM，I2C，I2S，UART，SPI等。

支持Arduino的完整的FPGA API

重要的是，即使您对FPGA理论一无所知，我们还提供完整的Arduino FPGA API，以帮助您使用FPGA资源来控制Arduino IDE的FPGA I / O. Spartan Edge Accelerator Board将为Arduino提供曾经无法想象的功能，如边缘技术，图像识别，信号采样和处理等。

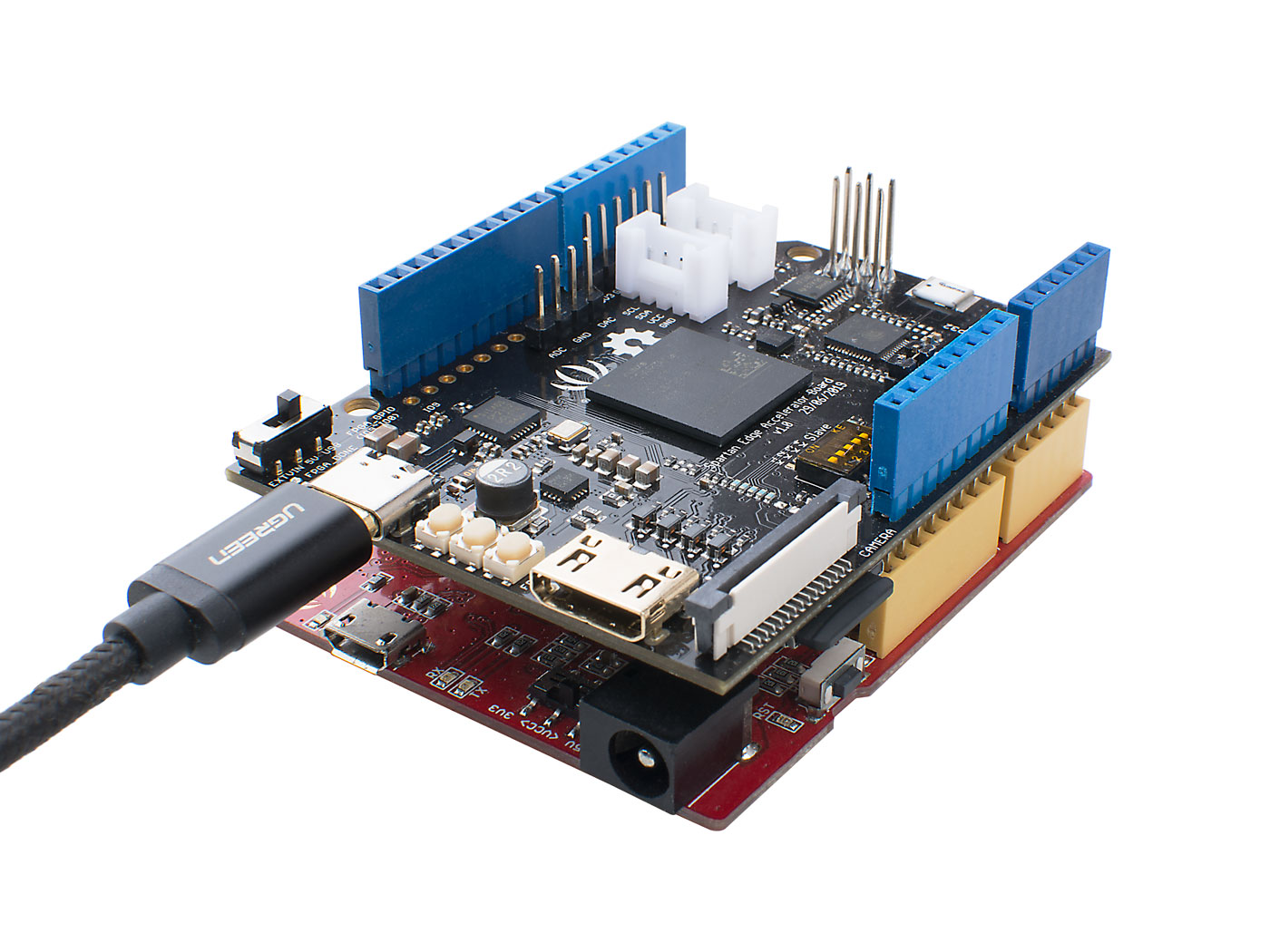

Arduino UNO Shield的尺寸规格 - 独立模式或Arduino Shield模式

板上有ESP32芯片，支持WiFi和蓝牙连接

我们知道你喜欢ESP32，所以我们用它作为无线处理。它支持802.11 b / g / n 2.4GHz WiFi以及带有BLE的蓝牙4.1。只需一块板就可以使您的Arduino具备FPGA和无线功能，是不是很棒！

板上有8位ADC

板上有6轴加速度计和陀螺仪

板上有支持Seeed的Grove外设连接器（I2C/D2）

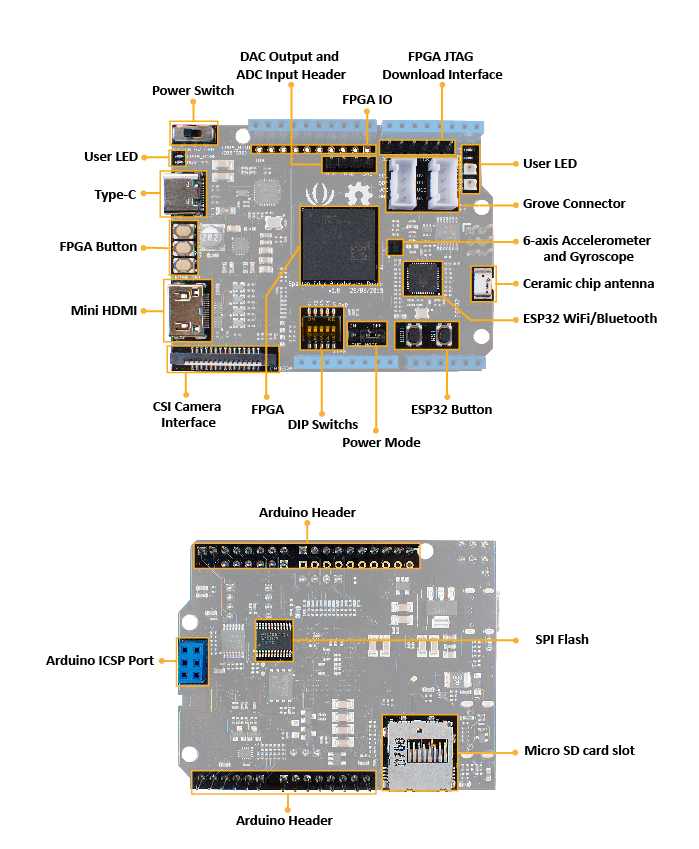

板上器件及连接

1 FPGA : XC7S15-1FTGB196C，具有12.8K逻辑单元和360Kb块Ram

2 WiFi/Bluetooth :

ESP32-D0WDQ6

3 6轴加速度计和陀螺仪 :

LSM6DS3TR

4 DAC :

DAC7311IDCKR

采用 SC70 的低功率单通道 1.8V 至 5.5V、80mA、8 位、10 位和 12 位 DAC

5降压DC-DC变换器 :

TPS62130

采用 3x3 QFN 封装的具有 DCS 控制系统的 3-17V 3A 降压转换器

6 USB-to-UART :

CP2102-GMR

7 USB : Type-C

8 Mini HDMI

9 CSI接口：MIPI Camera (兼容树莓派 V1摄像头 - OV5640)

10 Arduino连接: 兼容Arduino UNO

11 DIP开关:

K1-K4用户开关

K5切换FPGA的编程模式

JTAG : 使用Xilinx的官方编程工具

Slave: 使用ESP32来编程FPGA

12 ESP32按键：启动和复位

13 FPGA按键：用户1、用户2、FPGA复位

14 用户LED: L1/L2/RGB1/RGB2

PWR : Power On

FPGA_DONE : Light up after programming the FPGA with esp32.

15 Power Switch :

USB->Powered by USB Type C (5V DC)

5V->Powered by VIN Pin (8~17V DC)

16 Power Mode:

OFF->Isolate the power supply of Arduino and Shield

ON->Connect Power of Arduino and Shield

17 DAC输出和ADC输入连接器

18 FPGA IO : IO9~IO0

19 FPGA JTAG下载接口

20 Grove连接器 : 1x I2C; 1x D2&D3

21 陶瓷片天线

22 ADC :

ADC1173

23 SPI Flash :

W25Q32JVZPIG

24 模拟开关：

DG2788A

Low Voltage, Low On-Resistance, Dual DPDT Analog Switch

25 LDO :

XC6221B102MR

26 LDO :

RT9013-18GB

27 LDO :

CJ1117-3V3

28 SD卡槽 : Micro SD/TF card

参数指标

FPGA芯片 - Spartan-7 XC7S15

逻辑单元 - 12,800

Slices - 2,000

CLB寄存器 - 16,000

最大的分布式RAM（Kb）：150

块RAM/FIFO w/ ECC（每块有36Kb）： 10块

块RAM总计：360Kb

时钟管理（1MMCM+1PLL）：2

DSP Slices：20

无线

芯片

Espressif ESP32-D0WDQ6

WiFi

802.11 b/g/n 2.4GHz

蓝牙 - Bluetooth 4.1 with BLE

外设

视频：Mini HDMI x1

照相机：CSI/MIPI interface x1 (compatible with Raspberry Pi Camera V1 - OV5640)

SD卡：Micro SD/TF card slot x1

FPGA GPIO：10 pins header (IO9~IO0)

Arduino GPIO：32 pins header (Arduino form factor)

同Grove外设的连接：Grove Connector x2 (I2C/D2)

LED

2个单色LED

2个3色RGB LED

按键

1个Boot

1个Reset

1个FPGA Reset

2个用户按键

开关

1个电源模式开关

1个5通道DIP开关

供电

工作电压：5V

IO电压：5V

供电方式

USB Type C 5V

VIN 8-17V

Arduino Micro USB 5V

其它

ADC：

8位ADC1173

8-Bit 15MSPS Analog-to-Digital Converter (ADC)

数据手册

加速度计和陀螺仪：6轴 LSM6DS3TR

LSM6DS3

The LSM6DS3 is a system-in-package featuring a 3D digital accelerometer and a 3D digital gyroscope performing at 1.25 mA (up to 1.6 kHz ODR) in high-performance mode and enabling always-on low-power features for an optimal motion experience for the consumer

数据手册
